W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Nissana Terrano (D10) z lat: 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.
Komora silnika
Skrzynka bezpieczników znajduje się po lewej stronie komory silnika. Aby uzyskać dostęp, należy zdjąć osłonę zabezpieczającą.

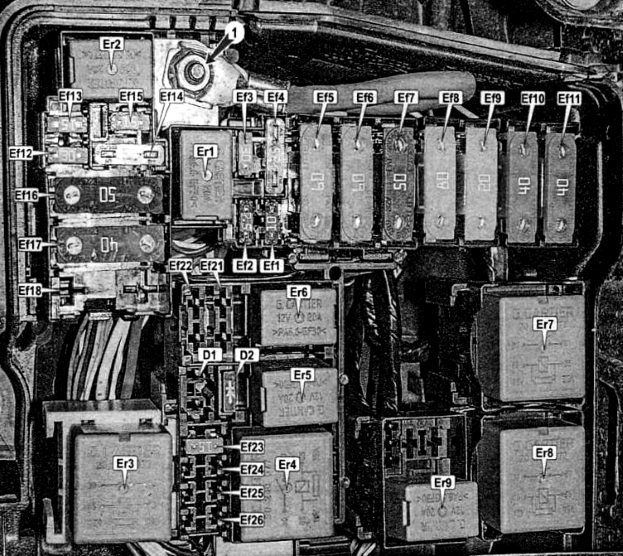

Typ 1
| Numer | Opis | Ampery [A] |
| Er1 | Przekaźnik klaksonu | 20 |
| Er2 | Przekaźnik klaksonu alarmowego | 20 |
| Er3 | Przekaźnik rozrusznika 1 | 35 |
| Er4 | Główny przekaźnik układu sterowania silnikiem | 35 |
| Er5 | Przekaźnik sprzęgła sprężarki klimatyzacji | 20 |
| Er6 | Przekaźnik pompy paliwa Terrano 3 | 20 |
| Er7 | Przekaźnik podgrzewanej szyby przedniej 2 | 35 |
| Przekaźnik wentylatora chłodzącego (bez klimatyzacji) | ||
| Er8 | Przekaźnik podgrzewanej szyby przedniej 1 | 35 |
| Er9 | Przekaźnik rozrusznika 2 | 20 |
| Ef1 | Światła przeciwmgielne | 10 |
| Ef2 | Elektryczna jednostka sterująca | 7,5 |
| Ef3 | Odmrażacz tylnej szyby, odmgławiacze lusterek zewnętrznych | 30 |
| Ef4 | Jednostka kontroli stabilności ESC | 25 |
| Ef5 | Ochrona bezpieczników F11, F24-F27, F34, F39, F41 w kabinie pasażerskiej | 60 |
| Ef6 | Stacyjka (zamek), zabezpieczenie bezpieczników F28, F31, F38, F43, F46, F47 w bloku kabiny | 60 |
| Ef7 | Jednostka kontroli stabilności ESC | 50 |
| Ef8 | Gniazdo 12V w bagażniku | 80 |
| Ef9 | Nieużywany | 20 |
| Ef10 | Ogrzewana przednia szyba 1 | 40 |
| Ef11 | Ogrzewana przednia szyba 2 | 40 |
| Ef12 | Rozrusznik | 30 |
| Ef13 | Nieużywany | 15 |
| Ef14 | Elektroniczny system zarządzania silnikiem | 25 |
| Ef15 | Przekaźnik sprzęgła sprężarki klimatyzacji, sprzęgło sprężarki klimatyzacji | 15 |
| Ef16 | Elektryczny wentylator chłodzący | 50 |
| Ef17 | Jednostka sterująca automatycznej skrzyni biegów | 40 |
| Ef18 | Elektryczna pompa wspomagania układu kierowniczego | -80 |
| Ef21 | Nieużywany | — |
| Ef22 | Nieużywany | — |
| Ef23 | Czujniki stężenia tlenu, zawór oczyszczania kanistra, czujnik położenia wałka rozrządu, zawór zmiany fazy | 15 |
| Ef24 | Elektroniczna jednostka sterująca silnika, jednostka sterująca wentylatora chłodzącego, cewki zapłonowe, wtryskiwacze paliwa, pompa paliwa | — |
| Ef25 | Pompa benzyny | — |

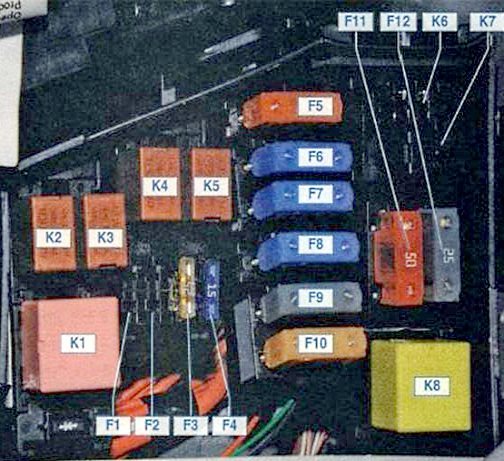

Typ 2
| Numer | Opis | Ampery [A] |
| F1 | Zapasowy | – |
| F2 | Zapasowy | – |
| F3 | Pompa paliwa i cewki zapłonowe; Przekaźnik główny – układ zarządzania silnikiem | 25 |
| F4 | Obwód sprzęgła elektromagnetycznego sprężarki klimatyzacji | 15 |
| F5 | Obwody zasilania: Przekaźnik niskiej prędkości wentylatora chłodzącego K3 | 40 |
| F6 | bezpieczniki F9, F10, F28, F29, F30, F31, F32, F36 bloku montażowego 1 w kabinie pasażerskiej | 60 |
| F7 | bezpieczniki F13, F14, F15, F16, F17, F18, F19, F20, F24, F26, F27, F37, F38, F39 kostka montażowa w kabinie | 60 |
| F8 | bezpieczniki F1, F2, F3, F4, F5, F11, F12 blok w kabinie | 60 |
| F9 | Obwody pod napięciem w położeniu S i A kluczyka zapłonu | 25 |
| F10 | Obwody zasilania przekaźnika nagrzewnicy elektrycznej wnętrza | 80 |
| F11 | Obwody jednostki sterującej ABS | 50 |
| F12 | – | 25 |
| K1 | Silnik wentylatora chłodzącego | |
| K2 | Sprzęgło sprężarki klimatyzacji | |
| K3 | Silnik wentylatora chłodzącego | |
| K4 | Pompa paliwa i przekaźnik cewki zapłonowej | |
| K5 | Czujniki stężenia tlenu (obieg grzewczy), wtryskiwacze paliwa, zawór oczyszczania kanistra, cewki przekaźników K1, K2, K3, sterownik silnika ECU | |
| K6 | – | |
| K7 | Światła przeciwmgielne | |
| K8 | Silnik wentylatora nagrzewnicy | |
Przedział pasażerski
Skrzynka bezpieczników znajduje się na końcu deski rozdzielczej. Aby uzyskać dostęp należy podważyć i zdjąć osłonę zabezpieczającą za pomocą śrubokręta.

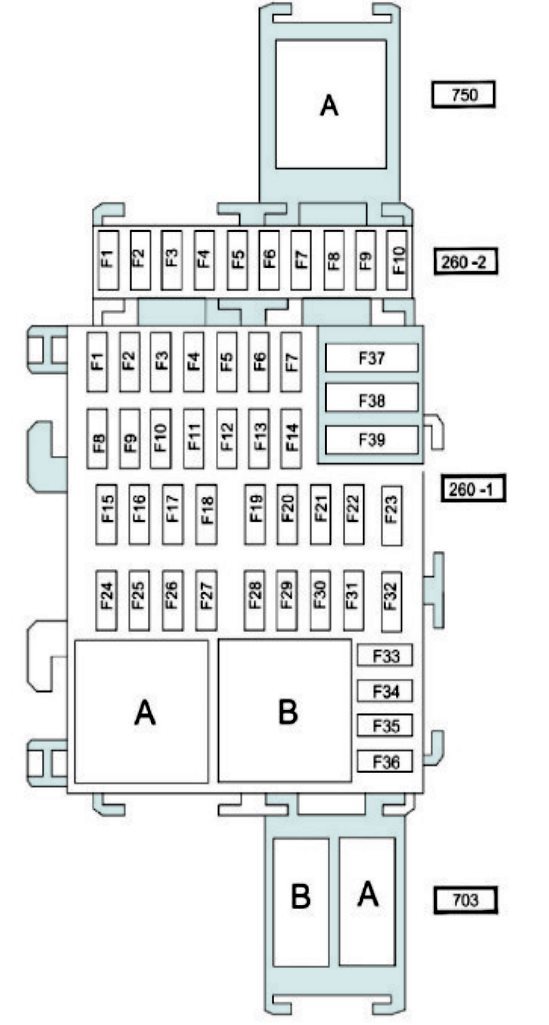

Typ 1
| Numer | Opis | Ampery [A] |
| Panel 260-1 (główny) | ||
| F1 | Elektryczna szyba drzwi przednich | 30 |
| F2 | Lewe światło drogowe | 10 |
| F3 | Prawy reflektor świateł drogowych | 10 |
| F4 | Lewy reflektor świateł mijania | 10 |
| F5 | Prawy reflektor świateł mijania | 10 |
| F6 | Tylne światła | 5 |
| F7 | Przednie lampy obrysowe | 5 |
| F8 | Elektryczna szyba tylnych drzwi | 30 |
| F9 | Tylne światło przeciwmgielne | 7,5 |
| F10 | Sygnał dźwiękowy | 15 |
| F11 | Automatyczna blokada drzwi | 20 |
| F12 | Układy ABS – ESC, włącznik świateł stop | 5 |
| F13 | Światło dodatkowe, oświetlenie bagażnika, oświetlenie schowka na rękawiczki | 10 |
| F14 | Nieużywany | – |
| F15 | Wycieraczka przedniej szyby | 15 |
| F 16 | System multimedialny | 15 |
| F17 | Lampy dzienne | 7,5 |
| F18 | Sygnał zatrzymania | 7 |
| F19 | Układ wtryskowy, tablica przyrządów, centralny elektroniczny zespół przełączający w kabinie | 5 |
| F20 | Poduszka powietrzna | 5 |
| F21 | Napęd na wszystkie koła z 4 kołami napędowymi (4WD), bieg wsteczny | 7,5 |
| F22 | Wspomaganie kierownicy | 5 |
| F23 | Tempomat/ogranicznik prędkości, przekaźnik tylnej szyby, ostrzeżenie o zapięciu pasów bezpieczeństwa, kontrola odległości przy parkowaniu, przekaźnik dodatkowego ogrzewania wnętrza | 5 |
| F24 | Centralny elektroniczny zespół przełączający kabiny | 15 |
| F25 | 5 | |
| F26 | Kierunkowskazy | 15 |
| F27 | Przełączniki kolumny kierownicy | 20 |
| F28 | Klakson | 15 |
| F29 | Przełączniki kolumny kierownicy | 25 |
| F30 | Nieużywany | – |
| F31 | Panel | 5 |
| F32 | Radio, panel sterowania klimatyzacją wnętrza, wentylacja wnętrza, tylne złącze do podłączenia osprzętu elektrycznego | 7,5 |
| F33 | Bezpiecznik zapalniczki | 20 |
| F34 | Złącze diagnostyczne i złącze audio | 15 |
| F35 | Podgrzewane lusterko wsteczne | 5 |
| F36 | Elektryczne lusterka zewnętrzne | 5 |
| F37 | Centralna elektroniczna jednostka przełączająca, rozrusznik | 30 |
| F38 | Wycieraczka przedniej szyby | 30 |
| F39 | Wentylacja wnętrza samochodu | 40 |
| A | Elektryczny wentylator klimatyzacji | – |
| B | Podgrzewane lustra | – |
| Panel 260-2 (opcjonalnie) | ||
| F1 | Nieużywany | – |
| F2 | Elektryczna jednostka sterująca, lewy reflektor, prawy reflektor | 25 |
| F3 | Przekładnia napędu na wszystkie koła (4WD) | 5 |
| F4 | Dodatkowa elektryczna jednostka sterująca | 15 |
| F5 | Tylne złącze akcesoriów (żeńskie) | 15 |
| F6 | Elektryczna jednostka sterująca | 5 |
| F7 | Nieużywany | – |
| F8 | Brak danych | 7,5 |
| F9 | Nieużywany | – |
| F10 | Nieużywany | – |
| Panel 703 | ||
| A | Dodatkowe gniazdko elektryczne w bagażniku | – |
| B | Nieużywany | – |
| Panel 750 | ||
| A | Blokada tylnej szyby | 40 |

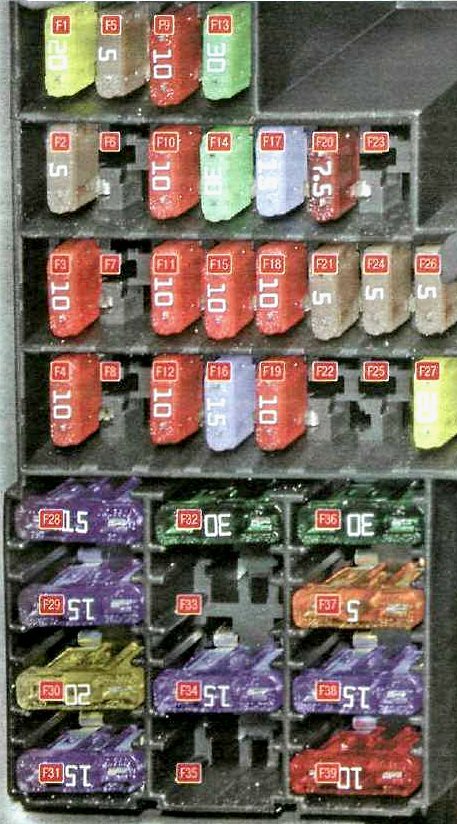

Typ 2
| Numer | Opis | Ampery [A] |
| F1 | Środek do czyszczenia szyb; cewki przekaźnika ogrzewania szyby tylnej klapy | 20 |
| F2 | Zestaw wskaźników; uzwojenie przekaźnika pompy paliwa i cewek zapłonowych; zasilanie układu sterującego silnikiem ze stacyjki | 5 |
| F3 | Lampy hamulcowe | 10 |
| F4 | Lampy kierunkowskazów; złącze diagnostyczne układu zarządzania silnikiem (pin 1); cewki immobilizera; blok przełączający | 10 |
| F5 | Sprzęgło elektromagnetyczne tylnej skrzyni biegów | 5 |
| F6 | Zapasowy | – |
| F7 | Zapasowy | – |
| F8 | Zapasowy | – |
| F9 | Światła mijania lewego reflektora | 10 |
| F10 | Lampa świateł mijania, prawy reflektor | 0 |
| F11 | Światło drogowe lewego reflektora; wskaźnik świateł drogowych w zestawie wskaźników | 10 |
| F12 | Obwód lampy świateł drogowych prawego reflektora | 10 |
| F13 | Elektryczne szyby tylnych drzwi | 30 |
| F14 | Elektryczne szyby w przednich drzwiach | 30 |
| F15 | Moduł sterujący ABS | 10 |
| F 16 | Ogrzewanie foteli kierowcy i pasażera z przodu | 15 |
| F17 | Klakson (sygnały dźwiękowe) | 15 |
| F18 | Lampy świateł pozycyjnych lewego reflektora blokowego; lewe tylne lampy | 10 |
| F19 | Lampy świateł bocznych prawego reflektora; lampy boczne prawej lampy tylnej; lampa tablicy rejestracyjnej; lampy oświetleniowe schowka podręcznego; Podświetlenie zestawu wskaźników i elementów sterujących na desce rozdzielczej, konsoli i wykładzinie tunelu podłogowego | 10 |
| F20 | Tylne lampy przeciwmgielne | 7,5 |
| F21 | Podgrzewane lusterka zewnętrzne | 5 |
| F22 | Zapasowy | – |
| F23 | Zapasowy | – |
| F24 | Wspomaganie kierownicy | 5 |
| F26 | Jednostka sterująca poduszką powietrzną | 5 |
| F27 | czujniki parkowania; lampy cofania; Spryskiwacz szyby przedniej i tylnej klapy | 20 |
| F28 | Żarówki w lampie wewnętrznej; lampy bagażnika; lampy podświetlające jednostkę główną odtwarzającą dźwięk | 15 |
| F29 | Przerywana praca wycieraczki; włącznik kierunkowskazów; wyłącznik awaryjny; centralny zamek; brzęczyk; złącze diagnostyczne układu zarządzania silnikiem | 15 |
| F30 | centralny zamek | 20 |
| F31 | Światła przeciwmgielne | 15 |
| F32 | Przekaźnik podgrzewania szyby tylnej klapy | 30 |
| F33 | Zapasowy | – |
| F34 | Sprzęgło elektromagnetyczne tylnej skrzyni biegów | 15 |
| F35 | Zapasowy | – |
| F36 | przekaźnik wentylatora nagrzewnicy | 30 |
| F37 | Lusterka zewnętrzne | 5 |
| F38 | Bezpiecznik zapalniczki; zasilanie jednostki głównej audio z wyłącznika zapłonu | 15 |
| F39 | Przekaźnik silnika HVAC | 10 |
