W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Nissana X-Trail T31 z lat: 2008, 2009, 2010, 2011, 2012 i 2013.

Nissan X-Trail T31 to trzecia generacja popularnego SUV-a, produkowana w latach 2007-2013. Model ten charakteryzuje się nowoczesnym designem, przestronnym wnętrzem i doskonałymi zdolnościami terenowymi.

Pod względem stylistycznym, Nissan X-Trail T31 posiadał dynamiczne linie nadwozia, z nowoczesnymi reflektorami przednimi i charakterystyczną atrapą chłodnicy. Samochód wyróżniał się sportowym wyglądem, a jednocześnie oferował praktyczność i funkcjonalność.

Wnętrze X-Traila T31 było przestronne i funkcjonalne, zapewniając komfortowe miejsce dla kierowcy i pasażerów. Model ten oferował wiele możliwości konfiguracji wnętrza, w tym składane tylne fotele, które umożliwiały zwiększenie przestrzeni bagażowej. Wersje wyposażone w wyższe pakiety oferowały dodatkowe funkcje, takie jak skórzane tapicerki, systemy multimedialne, klimatyzację dwustrefową czy panoramiczny dach.

Nissan X-Trail T31 był dostępny z różnymi jednostkami napędowymi, w tym benzynowymi i wysokoprężnymi silnikami o różnej pojemności i mocy. Modele z napędem na cztery koła wykorzystywały system All-Mode 4×4, który automatycznie dostosowywał moc na poszczególne koła w zależności od warunków drogowych.

X-Trail T31 cechowały doskonałe zdolności terenowe. Samochód posiadał odpowiedni prześwit, skuteczne systemy kontroli trakcji i stabilizacji oraz możliwość przełączania napędu na cztery koła w zależności od potrzeb. To sprawiało, że X-Trail T31 był w stanie poradzić sobie zarówno na asfalcie, jak i na nierównym terenie.

Podsumowując, Nissan X-Trail T31 to trzecia generacja popularnego SUV-a, który łączy w sobie nowoczesny design, przestronne wnętrze, różne opcje napędowe i doskonałe zdolności terenowe. Model ten jest odpowiedni dla osób poszukujących praktycznego samochodu o sportowym wyglądzie, a jednocześnie zdolnego do pokonywania różnego rodzaju tras i terenów.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Nissan Xterra WD22 (1999-2004) - schematy bezpieczników i przekaźników

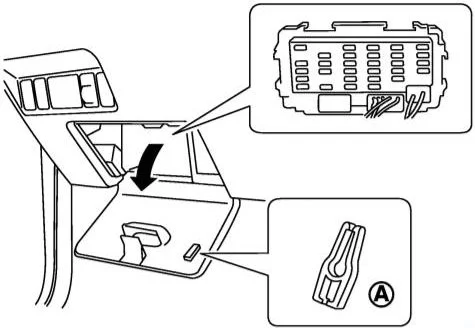

Przedział pasażerski

Znajduje się w desce rozdzielczej za osłoną ochronną.

Nissan X-Trail T31 (2008-2013) - schematy bezpieczników i przekaźników

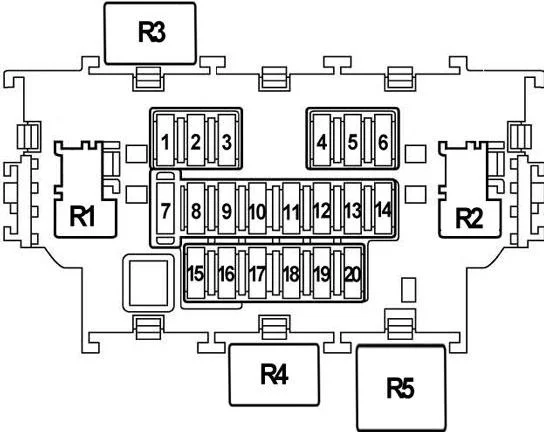

Typ 1

Nissan X-Trail T31 (2008-2013) - schematy bezpieczników i przekaźników

Opis

1 10A Zasilanie lusterek, system audio
2 Gniazda 10A
3 Zapalniczka 15A
4 Nieużywany
5 Wentylator klimatyzatora 15A
6 Wentylator klimatyzatora 15A
7 10A System bez klucza dostępu
8 15A Dodatkowe reflektory
9 10A Sterownik napędu na cztery koła
10 10A Światła stopu
11 10A Oświetlenie wnętrza
12 10A Zestaw wskaźników
13 10A Moduł sterujący nadwozia (BCM)
14 System audio 10A
15 10A Podgrzewane lusterka
16 20A system audio
17 10A Pompa do spryskiwaczy szklanych
18 10A Zestaw wskaźników
19 Poduszki powietrzne 10A
20 10A Złącze diagnostyczne, jednostka sterująca silnika, kontrola zasięgu reflektorów
  • R1 – Dodatkowe wyposażenie przekaźnika
  • R2 – Przekaźnik wentylatora klimatyzatora
  • R3 – Dodatkowy przekaźnik reflektorów
  • R4 – Przekaźnik ogrzewania fotela
  • R5 – Dodatkowy przekaźnik reflektorów

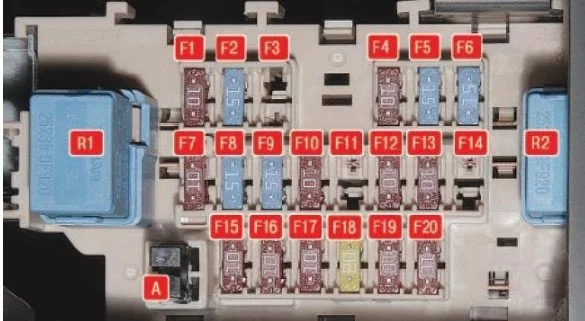

Typ 2

Nissan X-Trail T31 (2008-2013) - schematy bezpieczników i przekaźników

Opis

F1 10A System audio, elektryczny napęd lusterek zewnętrznych
F2 15A Gniazdo przednie (zapalniczka)
F3 Zapalniczka 15A
F4 10A Klimatyzacja, elektryczna nagrzewnica kabiny
F5 15A Silnik nagrzewnicy
F6 15A Silnik nagrzewnicy
F7 10A Wyposażenie opcjonalne
F8 Czujniki CVT 15A (mechaniczna skrzynia biegów)
F9 15A system audio
F10 10A światła hamowania
F11 Zapasowy
F12 10A Jednostka sterująca wyposażenia elektrycznego przedziału pasażerskiego
F13 10A Sprzęt elektryczny
F14 15A Gniazdo tylne (jeśli jest zainstalowane)
F15 10A Podgrzewane lustra
F 16 10A Jednostka sterująca wyposażenia elektrycznego przedziału pasażerskiego
F17 15A Sprzęt elektryczny
F18 20A Moto wycieraczka szyby przedniej
F19 Poduszki powietrzne 10A SRC
F20 10A Podgrzewane siedzenia
R1 Przekaźnik dodatkowego wyposażenia salonu
R2 Przekaźnik wentylatora nagrzewnicy

Komora silnika

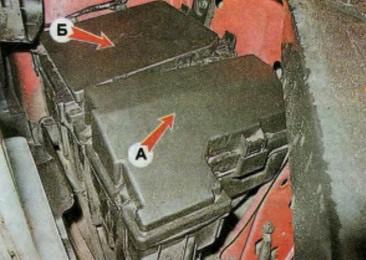

W Nissanie X Trail T31 drugiej generacji, pod akumulatorem znajdują się 2 skrzynki bezpieczników. Aby uzyskać do nich dostęp, musisz usunąć rurę kanału powietrznego.

Nissan X-Trail T31 (2008-2013) - schematy bezpieczników i przekaźników



Skrzynka A

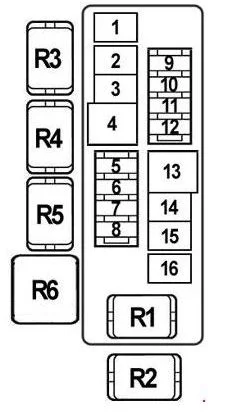

Typ 1

Nissan X-Trail T31 (2008-2013) - schematy bezpieczników i przekaźników

Opis

1 ABS, ESP (50A z ESP, 40A bez ESP)
2 30А ABS, ESP
3 30A Spryskiwacz reflektorów
4 60A Elektryczne wspomaganie kierownicy
5 Generator sygnału dźwiękowego 10A
6 10A Światła do jazdy dziennej
7 Pompa chłodzenia turbosprężarki 10A
8 20A Ogrzewanie siedzenia
9 10A Jednostka sterująca skrzynią biegów
10 30A Dodatkowa grzałka
11 30A Dodatkowa grzałka
12 15A system audio
13 40A Wentylator chłodzący silnik 2
14 40A Stacyjka
15 40A Wentylator chłodzący silnik 1
16 50A Jednostka sterująca podnośnika do szkła, jednostka sterująca nadwozia
R1 Przekaźnik klaksonowy
R2 Przekaźnik wentylatora chłodzącego (wysoka prędkość)
R3 Przekaźnik świateł do jazdy dziennej (Europa) Przekaźnik klaksonowy
R4 Przekaźnik spryskiwaczy reflektorów (benzyna) Przekaźnik nagrzewnicy (diesel)
R5 Przekaźnik wentylatora chłodzącego (niska prędkość)
R6 Przekaźnik świateł hamowania (benzyna) Przekaźnik nagrzewnicy (diesel)
Zobacz także:  Nissan Xterra N50 (2010-2015) - schematy bezpieczników i przekaźników

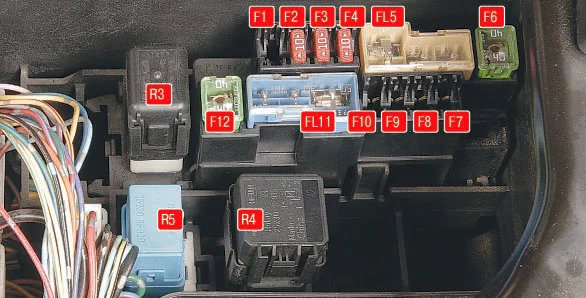

Typ 2

Nissan X-Trail T31 (2008-2013) - schematy bezpieczników i przekaźników

Opis

F1 20A Turbina chłodnicy powietrza (turbodiesel)
F2 10A Blok przełącznika trybu pracy skrzyni biegów (pojazdy z napędem na cztery koła)
F3 Generator 10A
F4 10A sygnał dźwiękowy
FL5 60/30A Elektryczne wspomaganie kierownicy, pompa spryskiwacza reflektorów, system ABS
F6 System ABS 40A, system kontroli stabilności
F7 30A Elektryczne ogrzewanie kabiny (do samochodu z silnikiem diesla)
F8 30A Grzejnik elektryczny salonu
F9 30A Grzejnik elektryczny salonu
F10 Zapasowy
FL11 50/30/40A Wentylator chłodzący silnik, zapłon
F12 40A Jednostka sterująca wyposażeniem elektrycznym przedziału pasażerskiego
R3 Przekaźnik klaksonowy
R4 Przekaźnik wentylatora chłodzenia silnika
R5 Przekaźnik pompy spryskiwacza reflektorów

Skrzynka B

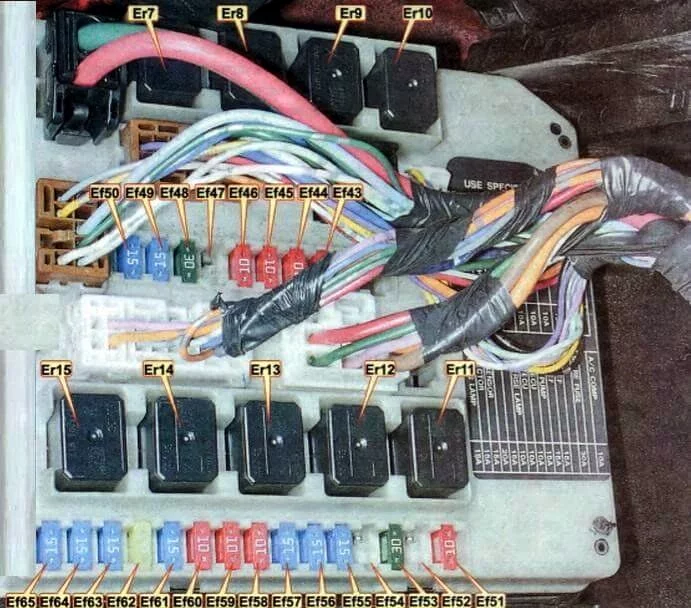

Typ 1

Nissan X-Trail T31 (2008-2013) - schematy bezpieczników i przekaźników

Opis

Ef41 Zapasowy
Ef42 Zapasowy
Ef43 10А – światła drogowe (reflektor prawy)
Ef44 10А – światła drogowe (lewy blok reflektora)
Ef45 10А – oświetlenie boczne
Ef46 10A – podświetlenie
Ef47 Zapasowy
Ef48 20A – wycieraczka przednia
Ef49 10А – światła mijania (lewy reflektor)
Ef50 10А – światła mijania (prawy reflektor)
Ef51 10A – Sprzęgło sprężarki klimatyzacji
Ef52 Zapasowy
Ef53 30A – bezpiecznik zapasowy
Ef54 Zapasowy
Ef55 15А – elektryczne ogrzewanie lusterek bocznych i tylnej szyby
Ef56 15А – elektryczne ogrzewanie lusterek bocznych i tylnej szyby
Ef57 15A – pompa paliwa
Ef58 10A – czujnik trybu pracy automatycznej skrzyni biegów, przekaźnik rozrusznika (uzwojenie)
Ef59 10A – System przeciwblokujący (ABS)
Ef60 10А – światła cofania
Ef61 15A ETC – elektroniczna jednostka sterująca silnika (ECU)
Ef62 15A EGI – elektroniczna jednostka sterująca silnika (ECU), cewki zapłonowe
Ef63 20A – diagnostyczny czujnik stężenia tlenu
Ef64 15A – wtryskiwacze
Ef65 15А – przednie światła przeciwmgielne
Zobacz także:  Nissan Terrano (D10) (2013-2022) - schematy bezpieczników i przekaźników

Opis przekaźników

Er7 Przekaźnik przednich świateł przeciwmgielnych
Er8 przekaźnik świateł mijania
Er9 przekaźnik elektronicznej jednostki sterującej silnika (ECU)
Er10 przekaźnik podgrzewanej tylnej szyby i lusterek zewnętrznych
Er11 przekaźnik rozrusznika
Er12 przekaźnik wentylatora chłodzącego 3
Er13 przekaźnik wentylatora chłodzącego 2
Er14 przekaźnik wentylatora chłodzącego 1
Er15 przekaźnik zapłonu

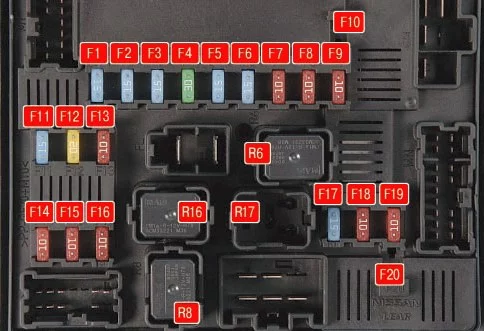

Typ 2

Nissan X-Trail T31 (2008-2013) - schematy bezpieczników i przekaźników

Opis

F1 15A szklana grzałka
F2 15A szklana grzałka
F3 15A Światła przeciwmgielne
F4 30A Wycieraczka szyby przedniej
F5 15A Światło mijania, prawy reflektor
F6 15A Światło mijania, lewy reflektor
F7 10A Światło drogowe, prawy reflektor
F8 10A Światło drogowe reflektora, lewe
F9 10A żarówki boczne
F10 Zapasowy
F11 15A Kontrola skrzyni biegów
F12 Jednostka sterująca silnika 20A;
F13 Sprężarka klimatyzacji 10A
F14 10A Lampy cofania
F15 Skrzynia biegów 10A
F 16 10A System zarządzania silnikiem
F17 15A pompa paliwa
F18 Układ zasilania 10A (wtryskiwacze paliwa)
F19 10A Hydroelektroniczny układ ABS
F20 Zapasowy
R6 Przekaźnik układu zapłonowego
R8 Przekaźnik podgrzewacza szyby tylnej klapy
R16 Przekaźnik niskiej prędkości wentylatora chłodzącego silnika I
R17 Przekaźnik wysokiej prędkości wentylatora chłodzącego silnika II

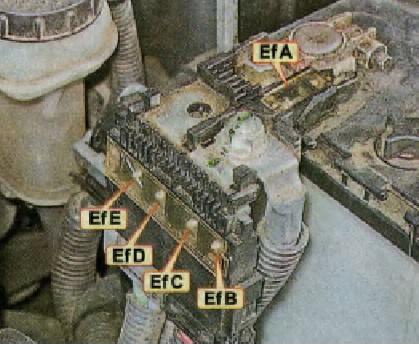

Skrzynka akumulatora

Na dodatnim zacisku akumulatora znajdują się bezpieczniki w postaci bezpieczników o dużej mocy.

Nissan X-Trail T31 (2008-2013) - schematy bezpieczników i przekaźników

  • EfA – alternator 250/140A, obwody bezpiecznikowe EBfB i EBfC
  • EfB – 100A blok bezpieczników w komorze silnika
  • EfC – oświetlenie 100A, klimatyzacja
  • EfD – przekaźnik zapłonu 80/100A, obwód bezpiecznika komory silnika
  • EfE – blok bezpieczników komory silnika 80/100A
  • EfN – 60A jednostka sterująca świec żarowych
