Mitsubishi Pajero IV (2006-2017) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mitsubishi Pajero, Montero, Shogun IV z lat: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017. Mitsubishi Pajero IV, również znany jako Mitsubishi Montero w niektórych regionach, to czwarta generacja flagowego SUV-a produkowanego przez japońskiego producenta samochodów Mitsubishi Motors. Model […]

08/06/2023
Czas czytania: 4 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mitsubishi Pajero, Montero, Shogun IV z lat: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017.

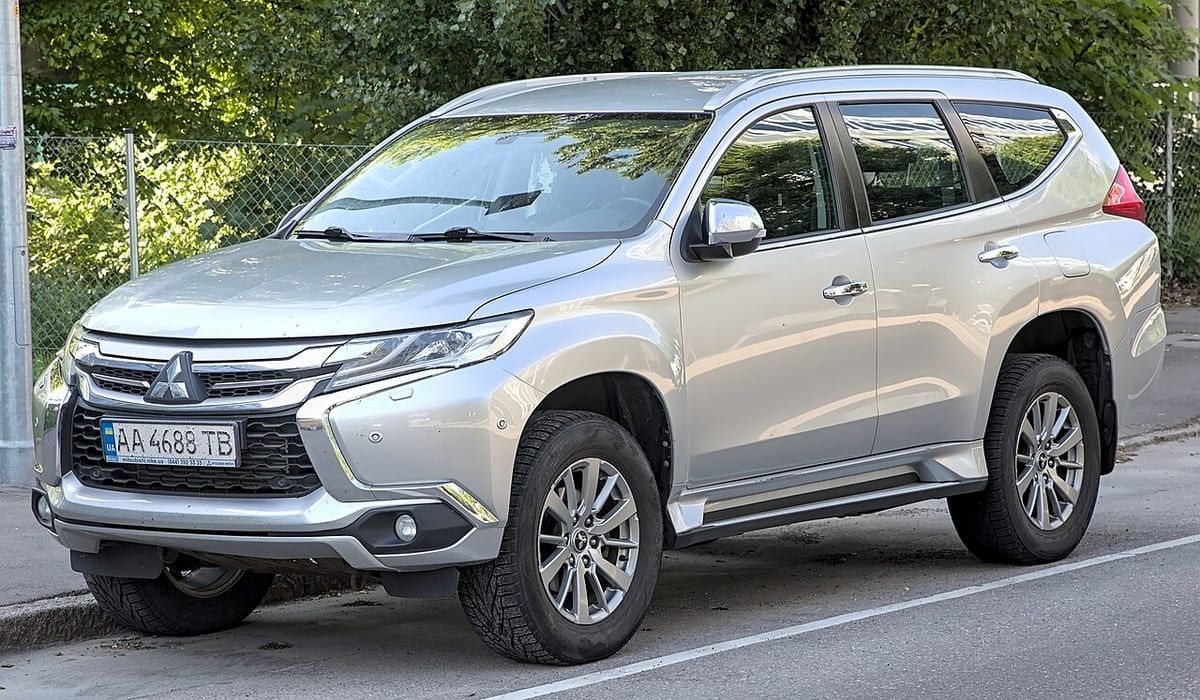

Mitsubishi Pajero IV, również znany jako Mitsubishi Montero w niektórych regionach, to czwarta generacja flagowego SUV-a produkowanego przez japońskiego producenta samochodów Mitsubishi Motors. Model ten był dostępny na rynku od 2006 do 2021 roku. Pajero IV kontynuował dziedzictwo swoich poprzedników, oferując znakomite zdolności terenowe, komfort i zaawansowane technologie.

Oto kilka cech charakteryzujących Mitsubishi Pajero IV:

  1. Zdolności terenowe: Pajero IV dalej podtrzymywał swą sławę jako pojazd zdolny do pokonywania różnorodnego terenu. Zaawansowany napęd na cztery koła, systemy kontroli trakcji, układy zawieszenia i inne technologie terenowe czyniły go popularnym wyborem wśród miłośników off-roadu.
  2. Design: Czwarta generacja Pajero miała nowoczesny design, z charakterystycznym przednim pasem i dynamicznymi liniami nadwozia.
  3. Wyposażenie: Model ten oferował szeroki zakres wyposażenia, obejmujący zaawansowane systemy multimedialne, nawigację, klimatyzację wielostrefową, systemy bezpieczeństwa i wiele innych funkcji poprawiających komfort i wygodę jazdy.
  4. Silniki: Pajero IV był dostępny z różnymi jednostkami napędowymi, w tym silnikami benzynowymi i wysokoprężnymi, oferując różne poziomy osiągów i ekonomii paliwa.
  5. Przestrzeń: Pajero IV zapewniał przestronne i komfortowe wnętrze, co czyniło go odpowiednim wyborem dla rodzin oraz osób ceniących podróże na dłuższe dystanse.
  6. Bezpieczeństwo: W miarę jak standardy bezpieczeństwa się rozwijały, Pajero IV wprowadzał zaawansowane systemy wspomagające kierowcę, systemy hamulcowe i inne rozwiązania bezpieczeństwa.
  7. Zakończenie produkcji: Mitsubishi ogłosiło, że czwarta generacja Pajero przeszła swoją ostatnią aktualizację w 2021 roku i zakończyła swoją produkcję. To zakończenie oznacza koniec jednej z ikonicznych serii SUV-ów.
Zobacz także:  Mitsubishi Outlander (2001-2006) - schematy bezpieczników i przekaźników

Mitsubishi Pajero IV kontynuował tradycję jako wszechstronny SUV oferujący zarówno zdolności terenowe, jak i komfort jazdy na co dzień. Jego zaawansowane technologie, wyposażenie i wszechstronność przyciągały klientów z różnych grup, od entuzjastów off-roadu po osoby ceniące luksusowe wyposażenie.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Schemat skrzynki bezpieczników tablicy rozdzielczej

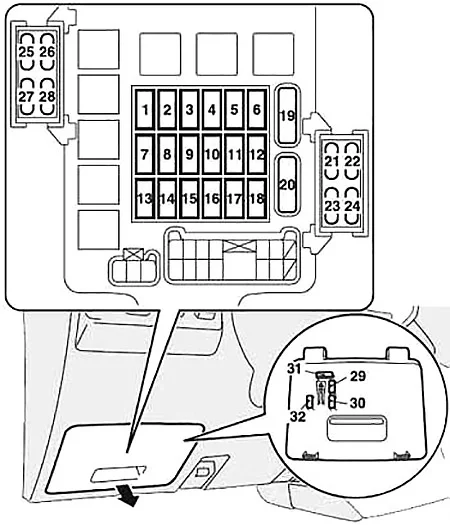

Blok bezpieczników w przedziale pasażerskim znajduje się za pokrywą przed siedzeniem kierowcy w miejscu pokazanym na rysunku. Pociągnij pokrywę (A), aby ją zdjąć.

Zobacz także:  Mitsubishi Galant IX (2004-2012) - schematy bezpieczników i przekaźników

Mitsubishi Pajero IV (2006-2017) - schematy bezpieczników i przekaźników

Zapasowe bezpieczniki znajdują się w pokrywie bloku bezpieczników, ale nie zawiera zapasowych bezpieczników 7,5 A i 15 A. Jeśli przepalił się bezpiecznik jednej z tych pojemności, wymień go tymczasowo, pożyczając ten, który pasuje do:

  • 5A: Zewnętrzne lusterka wsteczne
  • 15A: Zapalniczka do papierosów

Mitsubishi Pajero IV (2006-2017) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
1 Cewka zapłonowa 10
2 Licznik 7,5
3 Lampa cofania 7,5
4 7,5
5 Przekaźnik 7,5
6 Ogrzewane drzwi 7,5
7 30
8 Kontrola silnika 7,5
9 Zapalniczka 15
10
11 Zewnętrzne lusterka wsteczne 7,5
12 Kontrola silnika 7,5
13
14 Tylna szyba 15
15 Drzwi środkowe 15
16 Tylne światło przeciwmgielne 10
17
18
19 Podgrzewacz 30
20 Odmgławiacz tylnej szyby 30
21 Szyberdach 20
22 Hamulec przeciwblokujący 10
23 Podgrzewane siedzenie 20
24 Lampy podejścia 10
25 Kontrola skrzyni biegów 10
26 ENG/MOC 10
27 Rozrusznik 10
28
29 Zapasowy bezpiecznik 20
30 Zapasowy bezpiecznik 10
31 Zapasowy bezpiecznik 30
32 Zapasowy bezpiecznik 25

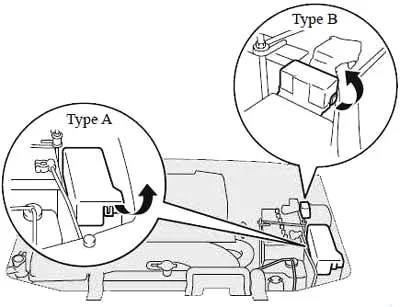

W komorze silnika blok bezpieczników znajduje się w sposób pokazany na rysunku. Naciskając wypustkę, podnieś pokrywę.

Mitsubishi Pajero IV (2006-2017) - schematy bezpieczników i przekaźników

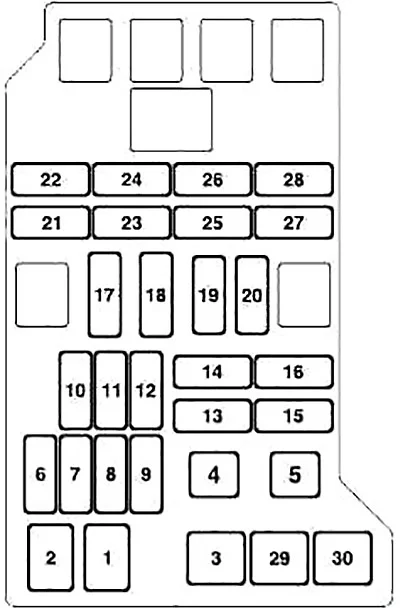

Typ A

Mitsubishi Pajero IV (2006-2017) - schematy bezpieczników i przekaźników



Typ B

Mitsubishi Pajero IV (2006-2017) - schematy bezpieczników i przekaźników

Numer Typ A A
1 Alternator 140
2 Bezpiecznik (+B) 60
3 Stacyjka 40
4 Elektryczne sterowanie szyb 30
5 Kontrola silnika 20
6 Pompa paliwowa 20
7 Tylna nagrzewnica 25
8 Gniazdo akcesoriów 25
9 Grzałka przewodu paliwowego 25
10 Wentylator skraplacza 25
11 Klimatyzacja tylna 20
12 Klakson (system alarmu przeciwkradzieżowego) 15
Odmrażacz do wycieraczek
13 Klakson 10
14 Automatyczna skrzynia 20
15 Światła ostrzegawcze 10
16 Lampy stopu 15
17 Radio 10
18 Oświetlenie wewnątrz pojazdu 15
19 Klimatyzacja 10
20 Przednie światła przeciwmgielne 15
21
22 Przednia szyba 20
23 Lampa tylna (prawa) 7,5
24 Lampa tylna (lewa) 7,5
25 Pojazdy bez reflektorów wyładowczych: Światła mijania (prawe) 10
Pojazdy z reflektorami wyładowczymi: Światła mijania (prawe) 20
26 Pojazdy bez reflektorów wyładowczych: Światła mijania (lewe) 10
Pojazdy z reflektorami wyładowczymi: Światła mijania (lewe) 20
27 Światło drogowe (prawe) 10
28 Światło drogowe (lewy) 10
29 Audio 30
30 Podgrzewacz 50
Typ B
31 Hamulec przeciwblokujący 60
32 Układ hamulcowy 40
33 Przekaźnik świecący 80
