Mitsubishi Pajero Sport (2008-2016) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mitsubishi Pajero Sport z lat: 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016. Mitsubishi Pajero Sport (znany również jako Mitsubishi Montero Sport w niektórych regionach) to SUV produkowany przez japońską firmę Mitsubishi Motors w latach 2008-2016. Jest to średniej wielkości pojazd sportowo-użytkowy, […]

08/07/2023
Czas czytania: 3 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mitsubishi Pajero Sport z lat: 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016.

Mitsubishi Pajero Sport (znany również jako Mitsubishi Montero Sport w niektórych regionach) to SUV produkowany przez japońską firmę Mitsubishi Motors w latach 2008-2016. Jest to średniej wielkości pojazd sportowo-użytkowy, który znalazł swoje miejsce na rynku pomiędzy mniejszymi modelami takimi jak Mitsubishi Outlander a większymi jak Mitsubishi Pajero (Montero).

Oto kilka kluczowych cech Mitsubishi Pajero Sport (2008-2016):

  1. Wygląd zewnętrzny: Pajero Sport posiadał charakterystyczny, muskularny wygląd z dużą atrapą chłodnicy i agresywnie stylizowanymi reflektorami. Jego sylwetka była typowa dla SUV-ów, z podwyższonym prześwitem i cechami off-roadowymi.
  2. Wnętrze: Kabina oferowała przestronne wnętrze z możliwością pomieszczenia pięciu pasażerów. W zależności od wersji wyposażenia, wnętrze mogło być wykończone materiałami o różnym standardzie, ale w późniejszych latach produkcji starała się poprawić jakość wykończenia.
  3. Silniki: Pajero Sport był dostępny z różnymi jednostkami napędowymi, w tym silnikami benzynowymi i wysokoprężnymi. W zależności od rynku, dostępność silników mogła się różnić.
  4. Napęd na cztery koła: Pajero Sport był oferowany z napędem na cztery koła, co podkreślało jego zdolności terenowe. W niektórych wersjach można było wybierać różne tryby napędu, aby lepiej dostosować się do różnorodnych warunków drogowych i terenowych.
  5. Zdolności terenowe: Pomimo że Pajero Sport nie był takim terenowym specjalistą jak większy Pajero, wciąż posiadał pewne zdolności off-roadowe. System napędu na cztery koła, skrzynia redukcyjna i wystarczający prześwit pozwalały na pokonywanie trudniejszych tras terenowych.
  6. Bezpieczeństwo: W późniejszych latach produkcji Mitsubishi starało się poprawić wyposażenie w systemy bezpieczeństwa, w tym systemy kontroli stabilności, systemy hamowania awaryjnego i poduszki powietrzne.
  7. Aktualizacje w latach: W ciągu okresu produkcji między 2008 a 2016 rokiem, Pajero Sport przeszedł pewne modernizacje wizualne i techniczne, wprowadzając nowe funkcje i ulepszenia.
Zobacz także:  Mitsubishi Outlander (2001-2006) - schematy bezpieczników i przekaźników

Mitsubishi Pajero Sport (2008-2016) to model, który w niektórych regionach cieszył się popularnością ze względu na relatywnie przystępną cenę, zdolności terenowe oraz praktyczność w codziennym użytkowaniu. Jego miejsce w gamie Mitsubishi zostało później zastąpione przez nowe modele, ale pozostawił pewne dziedzictwo w historii marki.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Mitsubishi L200 III (2001-2006) - schematy bezpieczników i przekaźników



Przedział pasażerski

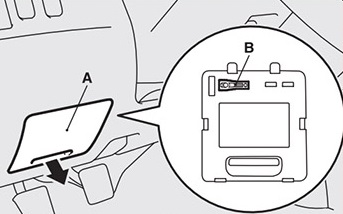

Kierownica po lewej stronie: tablica bezpieczników znajduje się za pokrywą po lewej stronie kierownicy. Pociągnij pokrywę (A), aby ją zdjąć. Użyj ściągacza (B), aby wyjąć bezpieczniki.

Mitsubishi Pajero Sport (2008-2016) - schematy bezpieczników i przekaźników

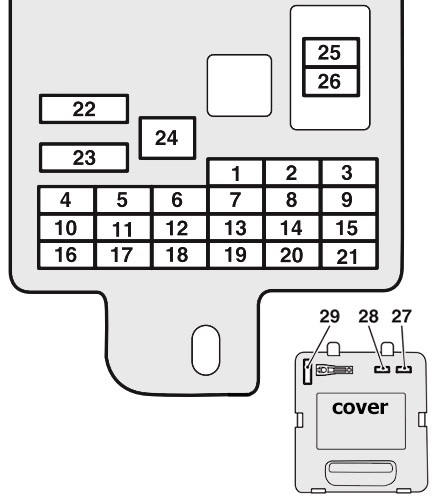

Numer Opis Ampery [A]
1 Światła pozycyjne (lewe) 7,5A
2 Zapalniczka 15A
3 Cewka zapłonowa 10 A
4 Rozrusznik 7,5A
5 szyberdach 20A
6 Gniazdo zasilania 15A
7 Światła boczne (prawe) 7,5A
8 Lusterka zewnętrzne 7,5A
9 Jednostka sterująca silnika 7,5A
10 Blok kontrolny 7,5A
11 Tylne światło przeciwmgielne 10 A
12 Centralny zamek 15A
13 Wewnętrzne światło 10 A
14 Wycieraczka tylnej szyby 15A
15 Tablica przyrządów 7,5A
16 Przekaźnik 7,5A
17 Ogrzewanie siedzenia 20A
18 Akcesoria Obwody 10 A
19 Podgrzewane lusterka zewnętrzne 7,5A
20 Wycieraczki 20A
21 Światła cofania 7,5A
22 Odmrażacz tylnej szyby 30A
23 Podgrzewacz 30A
24 Elektryczne siedzenia 40A
25 Audio 10 A
26 Elektroniczna jednostka kontrolująca 15A
27 Zapasowy bezpiecznik 7,5A
28 Zapasowy bezpiecznik 20A
29 Zapasowy bezpiecznik 30A
Komora silnika

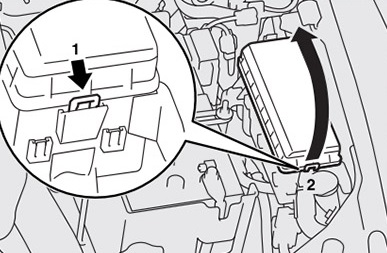

Naciśnij zatrzask i zdejmij pokrywę.

Zobacz także:  Mitsubishi Eclipse Cross (2018-2023) - schematy bezpieczników i przekaźników

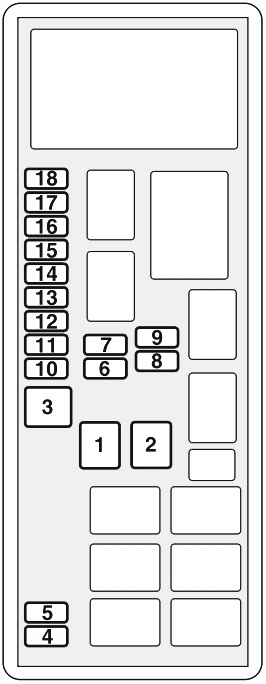

Numer Opis Ampery [A
1 Nieużywany
2 Elektryczne szyby 40A
3 Blokada zapłonu 40A
4 Sprężarka klimatyzacji 20A
5 Silnik wentylatora skraplacza 20A
6 Reflektor świateł drogowych (lewy) 10 A
7 Reflektor świateł drogowych (prawy) 10 A
8 Reflektor świateł mijania (lewy) 10A / 20A
9 Reflektor świateł mijania (prawy) 10A / 20A
10 Sterownik silnika 20A
11 Generator 7,5A
12 Światła stopu 15A
13 Klakson 10 A
14 Automatyczna skrzynia 20A
15 Światło awaryjne 10 A
16 Pompa paliwowa 15A
17 Światła przeciwmgielne 15A
18 Audio 20A
