Mitsubishi Outlander (2001-2006) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mitsubishi Outlander CU/ZE/ZF z lat: 2001, 2002, 2003, 2004, 2005, 2006. Mitsubishi Outlander I, znany także jako Mitsubishi Airtrek w niektórych regionach, to kompaktowy SUV produkowany przez japońską firmę Mitsubishi Motors. Model ten został wprowadzony na rynek w 2001 roku i był dostępny […]

08/03/2023
Czas czytania: 4 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mitsubishi Outlander CU/ZE/ZF z lat: 2001, 2002, 2003, 2004, 2005, 2006.

Mitsubishi Outlander I, znany także jako Mitsubishi Airtrek w niektórych regionach, to kompaktowy SUV produkowany przez japońską firmę Mitsubishi Motors. Model ten został wprowadzony na rynek w 2001 roku i był dostępny do 2006 roku.

Outlander I charakteryzował się atrakcyjnym, dynamicznym wyglądem oraz dostępnością zarówno w wersji przednionapędowej, jak i z napędem na cztery koła. Był to jeden z pierwszych SUV-ów w swojej klasie oferujący opcję wyboru napędu na obie osie, co przyczyniło się do jego popularności wśród klientów, którzy szukali zarówno miejskiego komfortu, jak i pewności jazdy w trudniejszych warunkach terenowych.

Outlander I był dostępny z różnymi jednostkami napędowymi, w tym z benzynowymi silnikami o różnych pojemnościach oraz jednostkami wysokoprężnymi. W późniejszych latach produkcji, dostępne były także bardziej wydajne wersje hybrydowe.

Wnętrze Mitsubishi Outlandera I było przestronne i oferowało miejsce dla pięciu pasażerów. Samochód wyposażony był w kilka ciekawych i praktycznych rozwiązań, takich jak regulowane tylne fotele czy rozkładana kanapa, co zapewniało elastyczność w użytkowaniu przestrzeni bagażowej.

Outlander I zdobył uznanie za swoją niezawodność oraz dobre osiągi na drodze i w lekkim terenie. Jego zwinność i kompaktowe wymiary przyczyniły się do wygodnego parkowania w mieście, a jednocześnie oferował solidne prowadzenie i pewność jazdy na dłuższych trasach.

Zobacz także:  Mitsubishi Xpander (2021-2023) - schematy bezpieczników i przekaźników

Warto wspomnieć, że Mitsubishi Outlander doczekał się kolejnych generacji, które wprowadzały wiele udoskonaleń i nowych technologii. Każda kolejna odsłona tego modelu pozostawała wierna filozofii kompaktowego, wszechstronnego i niezawodnego SUV-a.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Skrzynka bezpieczników w przedziale pasażerskim

Mitsubishi Outlander (2001-2008) - schematy bezpieczników i przekaźników

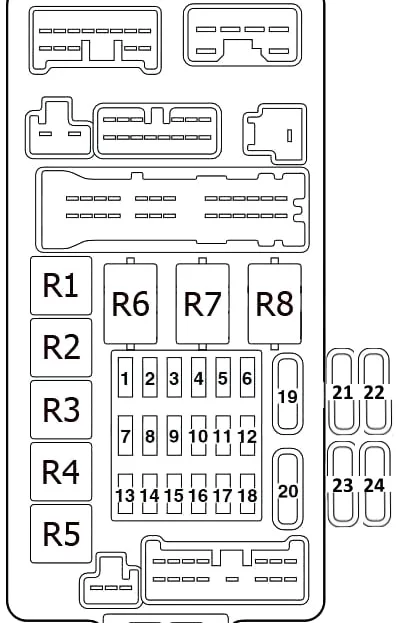

Znajduje się za schowkiem na rękawiczki w dolnej części deski rozdzielczej.

Mitsubishi Outlander (2001-2008) - schematy bezpieczników i przekaźników

Opis

1 10A Układ zapłonowy
2 7,5А Zestaw wskaźników (panel)
3 7,5A Światła cofania, przekaźnik sterujący automatyczną skrzynią biegów
4 7,5А System utrzymywania prędkości
5 7,5A Klimatyzacja
6 7,5 A Panel sterowania lusterek zewnętrznych
7 20A Środki czyszczące i spryskiwacze, Elektroniczna jednostka sterująca oświetleniem
8 7,5A Elektroniczna jednostka sterująca silnika i automatyczna skrzynia biegów (dla pojazdów z automatyczną skrzynią biegów), elektroniczna jednostka sterująca silnika, przekaźnik pompy paliwa
9 Zapalniczka 15A
10 Rezerwa
11 Lusterka zasilane prądem 7,5A
12 7,5A ABS
13 10A system audio, radio
14 15A Wycieraczka/spryskiwacz tylnej szyby
15 Złącze diagnostyczne 15A
16 10A Tylne światło przeciwmgielne
17 Rezerwa
18 10A Lampy wewnętrzne
19 30A Silnik dmuchawy nagrzewnicy
20 30A Podgrzewana tylna szyba
21 20A Silnik szyberdachu
22 10A Podgrzewane siedzenia
23 10A turbosprężarka pompa chłodząca intercooler
24 Rezerwa
Zobacz także:  Mitsubishi Outlander Sport, ASX, RVR (2019-2023) - schematy bezpieczników i przekaźników



Przekaźniki

  1. Przekaźnik pompy paliwa (1)
  2. Przekaźnik ogrzewania przedniego siedzenia
  3. Przekaźnik pompy paliwa (2)
  4. Przekaźnik gniazdkowy do podłączenia dodatkowego wyposażenia
  5. Przekaźnik tylnego światła przeciwmgielnego
  6. Przekaźnik do podnośników szyb elektrycznych
  7. Przekaźnik silnika dmuchawy nagrzewnicy
  8. Podgrzewany przekaźnik tylnej szyby

Skrzynki bezpieczników i przekaźników w komorze silnika

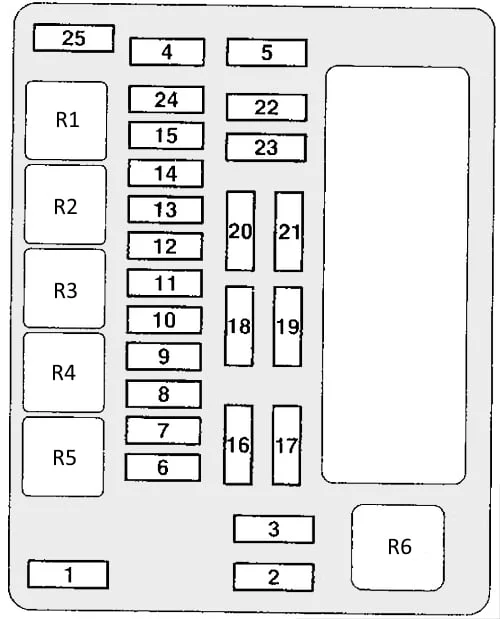

Zainstalowany po lewej stronie komory silnika. Składa się z głównego bezpiecznika i skrzynki przekaźnikowej oraz skrzynki przekaźnikowej

Skrzynka główna

Mitsubishi Outlander (2001-2008) - schematy bezpieczników i przekaźników

Opis

1 60A Bezpiecznik tablicy przyrządów / skrzynka przekaźników
2 50A Silnik wentylatora chłodzącego
3 Układ ABS 60A
4 Obwód blokady zapłonu 40A
5 Okna elektryczne 30A
6 15A Światła przeciwmgielne
7 15A / 20A Podgrzewane siedzenia
8 10A brzęczyk
9 20A System zarządzania silnikiem
10 Sprzęgło elektromagnetyczne sprężarki klimatyzacji 10A
11 15A Światła stopu
12 15A Podgrzewana szyba przednia
13 Generator 7,5 A
14 Alarm 10A
15 20A Elektroniczna jednostka sterująca skrzyni biegów
16 10A Światło drogowe, prawy reflektor
17 10A Lewy reflektor świateł drogowych
18 10A Światło mijania, prawy reflektor
19 10A światło mijania lewy reflektor
20 7,5A Światło tylne (prawe)
21 7,5A Światło tylne (lewe)
22 10A Lampy wewnętrzne
23 System audio 10A
24 Pompa paliwowa 15A
25 15A Złącze zasilania akcesoriów
Zobacz także:  Mitsubishi Eclipse III (2003-2005) - schematy bezpieczników i przekaźników

Przekaźniki

  1. Rezerwa
  2. Przekaźnik nagrzewnicy przedniej szyby
  3. Przekaźnik złącza zasilania akcesoriów
  4. Przekaźnik klaksonowy
  5. Przekaźnik świateł przeciwmgielnych
  6. Przekaźnik silnika wentylatora chłodzącego

Skrzynka przekaźnikowa

Mitsubishi Outlander (2001-2008) - schematy bezpieczników i przekaźników

Opis

  1. Przekaźnik sprzęgła elektromagnetycznego sprężarki klimatyzacji
  2. Przekaźnik sterujący silnika
  3. Przekaźnik elektronicznej jednostki sterującej skrzyni biegów
  4. Przekaźnik zapłonu
  5. Przekaźnik jednostki sterującej przepustnicy
  6. Rezerwa
  7. Rezerwa



Główny bezpiecznik

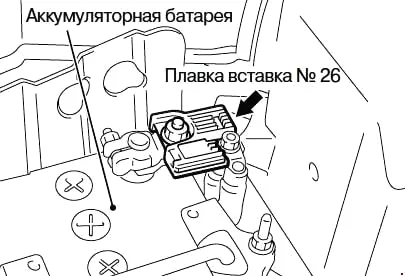

Bezpiecznik zasilania głównego w postaci wkładki topikowej dużej mocy znajduje się na dodatnim zacisku akumulatora.
