Mitsubishi Outlander II (2007-2013) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mitsubishi Outlander II z lat: 2007, 2008, 2009, 2010, 2011, 2012.

Mitsubishi Outlander II to druga generacja popularnego SUV-a produkowanego przez japońską firmę Mitsubishi Motors. Model ten został zaprezentowany w 2006 roku i był produkowany do 2012 roku.

Outlander II został zaprojektowany na nowej platformie i przeszedł wiele istotnych zmian w porównaniu z poprzednikiem. Samochód zyskał bardziej nowoczesny wygląd i zwiększył swoje rozmiary, co przekładało się na większą przestronność w kabinie pasażerskiej oraz większą pojemność bagażnika.

Pod względem technicznym Outlander II był dostępny w kilku wersjach napędowych. Oprócz standardowej wersji z napędem na przednie koła, oferowano także wersje z napędem na cztery koła (4WD), które były bardziej popularne w niektórych regionach ze względu na lepsze właściwości jezdne w trudniejszych warunkach.

W trakcie produkcji Outlandera II oferowano różne jednostki napędowe, w tym benzynowe silniki o różnych pojemnościach oraz wysokoprężne silniki turbodiesla. W późniejszym okresie wprowadzono także wersje hybrydowe, które połączyły silnik benzynowy z układem elektrycznym, zwiększając tym samym efektywność paliwową.

Outlander II odznaczał się dobrymi osiągami, komfortem jazdy oraz zdolnościami terenowymi. Wnętrze zostało starannie zaprojektowane, z wysokiej jakości materiałami i dobrze zaprojektowanym układem ergonomicznym, co wpłynęło na wygodę i satysfakcję z użytkowania auta.

Kolejnym ważnym punktem w historii Mitsubishi Outlandera była wprowadzenie w 2009 roku zmodernizowanej wersji, która przeszła delikatny facelifting. Zmiany dotyczyły głównie wyglądu zewnętrznego i wnętrza pojazdu, a także poprawy osiągów i efektywności paliwowej.

Zobacz także:  Mitsubishi Eclipse III (2000-2002) - schematy bezpieczników i przekaźników

Wraz z pojawieniem się kolejnej generacji, Mitsubishi Outlander II nadal pozostaje popularnym wyborem na rynku samochodów używanych, szczególnie dla osób poszukujących kompaktowego, wszechstronnego SUV-a z dobrymi osiągami i niezawodnością marki Mitsubishi.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

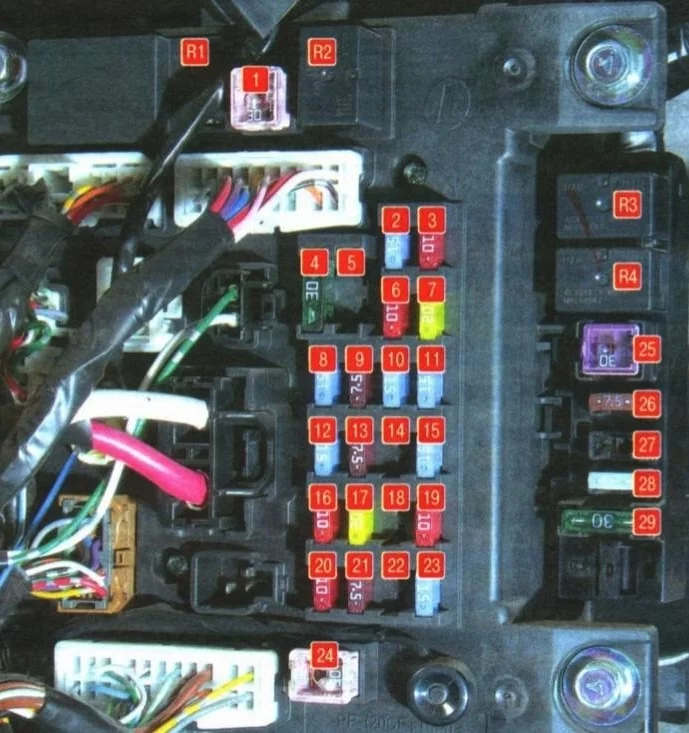

Skrzynka bezpieczników w przedziale pasażerskim

Znajduje się pod deską rozdzielczą po stronie kierowcy za osłoną ochronną.

Mitsubishi Outlander II (2007-2013) - schematy bezpieczników i przekaźników

Opis

1 30A Ogrzewanie
2 15A Światła stopu
3 10A Tylne światło przeciwmgielne
4 30A Szklana wycieraczka przedniej szyby
5 Rezerwa
6 10A Łańcuch wyposażenia dodatkowego
7 20A Zamki do drzwi
8 15A system audio
9 Łańcuch dodatkowego wyposażenia 7.5AA
10 15A Lampy wewnętrzne
11 15A Światła awaryjne
12 15A Środek do czyszczenia szyby tylnej klapy
13 7,5А Urządzenia kontrolno-pomiarowe
14 Rezerwa
15 Zapalniczka 15A (przednie gniazdo zasilania)
16 10A Stacyjka
17 20A Elektryczny szyberdach
18 Rezerwa
19 10A Lusterka zewnętrzne
20 10A Napęd na wszystkie koła
21 7,5A Światła cofania
22 Rezerwa
23 15A Dodatkowe gniazdo zasilania
24 30A Elektryczne szyby
25 30A Podgrzewana szyba tylnej klapy
26 7,5А Podgrzewane zewnętrzne lusterka wsteczne
27 Zasilanie 15A
28 Siedzenie elektryczne 20/25A
29 30A Ogrzewanie siedzenia
Zobacz także:  Mitsubishi Outlander Sport, ASX (2011-2019) - schematy bezpieczników i przekaźników



Przekaźniki

  1. Przekaźnik zamka drzwi
  2. Przekaźnik ogrzewania
  3. Przekaźnik ogrzewania siedzenia
  4. Przekaźnik podgrzewacza szyby tylnej klapy

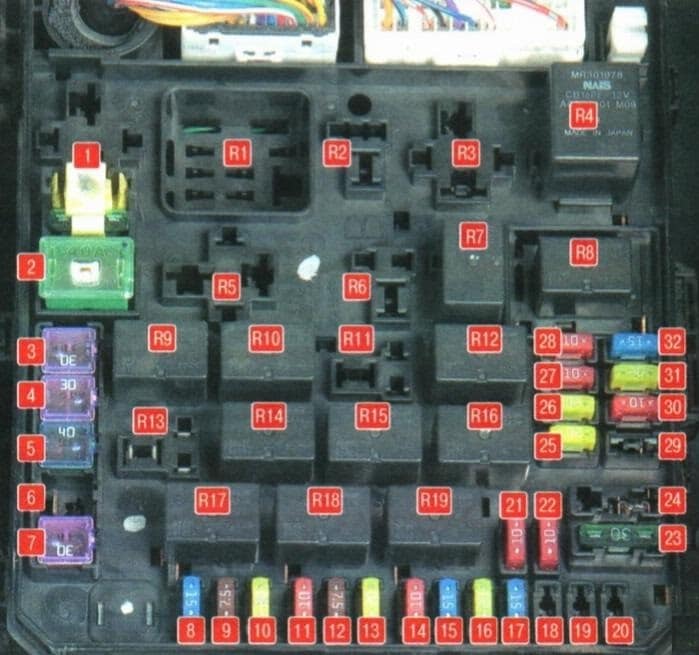

Skrzynki bezpieczników i przekaźników w komorze silnika

Skrzynka główna

Zainstalowany po lewej stronie komory silnika.

Mitsubishi Outlander II (2007-2013) - schematy bezpieczników i przekaźników

Opis

1 Urządzenie wejścia/wyjścia 30A
2 Silnik wentylatora chłodzącego 40A
3 Silnik wentylatora skraplacza 30A
4 30A ABS
5 40A ABS
6 Rezerwa
7 Rozrusznik 30A
8 15A Przednie światła przeciwmgielne
9 7.5 Zarządzanie silnikiem
10 20A AKP
11 10A Sygnał dźwiękowy
12 Generator 7,5 A
13 20A Spryskiwacz reflektorów
14 Klimatyzator 10A
15 15A Przepustnica
16 20A dźwięk alarmu przeciwkradzieżowego
17 15A Podgrzewane pióra wycieraczek
18 Rezerwa
19 Elektryczna klapa tylna 30A
20 10A System oświetlenia zewnętrznego w ciągu dnia
21 10A Reflektor świateł drogowych (lewy)
22 10A Reflektor świateł drogowych (prawy)
23 Wzmacniacz audio 30A
24 Wyposażenie elektryczne silnika Diesla 30A
25 20A Reflektor świateł mijania lewy (z lampami wyładowczymi)
26 20A Reflektor świateł mijania z prawej strony (z lampami wyładowczymi)
27 10A Reflektor świateł mijania lewy (z żarówkami halogenowymi)
28 10A Reflektor świateł mijania z prawej strony (z żarówkami halogenowymi)
29 Obwód zasilania silnika 10A
30 10A Cewka zapłonowa
31 Obwód zasilania silnika 20A
32 15A Pompa paliwa
Zobacz także:  Mitsubishi Fuso Canter 7 (2002-2011) - schematy bezpieczników i przekaźników

Przekaźniki

R1 Przekaźnik świec żarowych (do silników Diesla)
R2 Przekaźnik wentylatora chłodnicy
R3 Przekaźnik ogrzewania
R4 Przekaźnik sterujący silnika
R5 Przekaźnik stabilności
R6 Przekaźnik wentylatora chłodnicy klimatyzacji
R7 Przekaźnik sterujący silnika
R8 Przekaźnik świateł mijania
R9 Przekaźnik sterujący silnika
R10 Przekaźnik grzałki wycieraczek
R11 Przekaźnik oświetlenia zewnętrznego w ciągu dnia
R12 Przekaźnik sterujący silnika
R13 Przekaźnik alarmu antykradzieżowego
R14 Przekaźnik automatycznej skrzyni biegów
R15 Przekaźnik spryskiwaczy reflektorów
R16 Przekaźnik świateł drogowych
R17 Przekaźnik przednich świateł przeciwmgielnych
R18 Przekaźnik klaksonowy
R19 Przekaźnik klimatyzatora

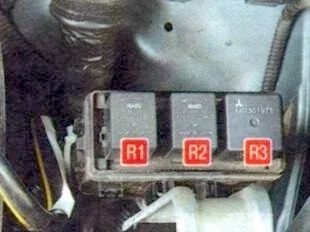

Skrzynka przekaźnikowa

Znajduje się obok głównej skrzynki

Mitsubishi Outlander II (2007-2013) - schematy bezpieczników i przekaźników

Opis

  • R1 Przekaźnik wentylatora wolnoobrotowego układu chłodzenia silnika
  • R2 Przekaźnik wentylatora klimatyzatora
  • R3 Przekaźnik szybkiego wentylatora układu chłodzenia silnika

Skrzynka akumulatora

Dodatni biegun akumulatora zawiera skrzynkę bezpieczników dużej mocy w postaci topikowych ogniw.

Mitsubishi Outlander II (2007-2013) - schematy bezpieczników i przekaźników
