W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mitsubishi Endeavor z lat: 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011.
Mitsubishi Endeavor to średniej wielkości SUV produkowany przez japońską firmę Mitsubishi Motors. Model ten został wprowadzony na rynek w 2003 roku i produkowany był do 2011 roku.
Mitsubishi Endeavor charakteryzował się solidną konstrukcją i praktycznym wzornictwem. Był oferowany w wersji z napędem na przednie koła lub na cztery koła, co pozwalało dostosować pojazd do różnych warunków terenowych.
Wnętrze Mitsubishi Endeavor było przestronne i zapewniało miejsce dla pięciu pasażerów. Kabina była dobrze zaprojektowana, z wygodnymi siedzeniami i ergonomicznym układem deski rozdzielczej. Samochód oferował także obszerny bagażnik, który pozwalał na przewożenie większych ładunków.
W zakresie jednostek napędowych, Mitsubishi Endeavor był wyposażony w benzynowe silniki V6, które zapewniały odpowiednią moc i dynamiczne przyspieszenia.
Pod względem wyposażenia i technologii, Mitsubishi Endeavor oferował różne opcje, takie jak klimatyzację, system audio, systemy bezpieczeństwa, a także różne udogodnienia dla kierowcy i pasażerów.
Mitsubishi Endeavor zdobył uznanie za swoją niezawodność i solidność konstrukcji, co przyczyniło się do jego popularności wśród kierowców szukających nie tylko miejskiego SUV-a, ale także wygodnego i praktycznego auta do codziennego użytku.

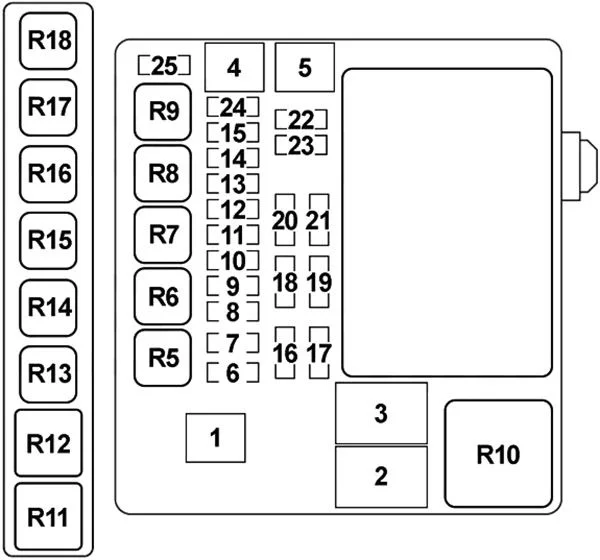

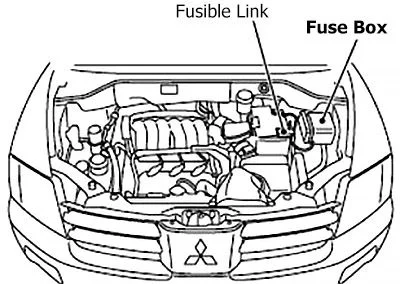

Skrzynka bezpieczników w komorze silnika

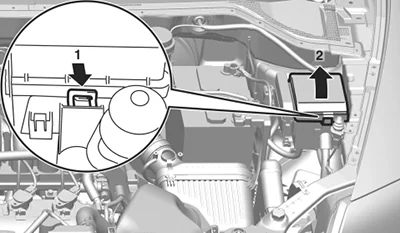

Aby otworzyć, naciśnij dźwignię blokady, a następnie zdejmij pokrywę bloku bezpieczników.
| Numer | Ampery [A] | Opis |
|---|---|---|
| Łącznik topliwy | 120 | Akumulator, przedni ECU, bezpiecznik (komora silnika) nr: „1”, „2”, „3”, „4”, „5”, „6”, „7”, „8”, „9”, „ 10”, „11”, „12”, „13”, „14”, „15”, „16”, „17”, „18”, „19”, „20”, „21”, „22” , „24” |
| 1 | 80 | Bezpiecznik (przedział pasażerski) nr: „1”, „5”, „6”, „9”, „10” |
| 2 | 50 | Moduł sterowania wentylatorem |
| 3 | 60 | ABS-ECU (2004-2006), ABS/TCL ECU (2004-2007), ASC/TCL ECU |
| 4 | 40 | Stacyjka |
| 5 | 30 | Silnik przedniej szyby, zespół fotela, wyłącznik główny szyby, silnik tylnej szyby, bezpiecznik (przedział pasażerski) nr: „3”, „4” |
| 6 | 15 | Światło przeciwmgielne, przekaźnik światła przeciwmgielnego, światła do jazdy dziennej |
| 7 | 20 | Zespół podgrzewanego siedzenia , podgrzewany przełącznik siedzenia |
| 8 | 15 | Przekaźnik klaksonowy i klaksonowy |
| 9 | 20 | Czujnik położenia wałka rozrządu, czujnik położenia wału korbowego, elektromagnes przedmuchu emisji par, elektromagnes wentylacji emisji par, zawór recyrkulacji spalin, przekaźnik sterowania wentylatorem, podgrzewany czujnik tlenu, wtryskiwacz, czujnik masowego przepływu powietrza, przekaźnik MFI, moduł sterowania układem napędowym, przekaźnik silnika sterującego siłownika przepustnicy, Immobilizer-ECU (2004-2006) |
| 10 | 10 | Zespół sprężarki klimatyzacji, A/C-ECU |
| 11 | 15 | Światła stopu, ABS-ECU (2004-2006), ABS/TCL ECU (2004-2007), ASC/TCL ECU, wysoko montowane światło stopu, immobilizer-ECU, moduł sterujący układu napędowego, tylne światło zespolone, zapasowe złącze (do świateł przyczepy) ) |
| 12 | 20 | Zapasowe złącze (do świateł przyczepy) |
| 13 | 7,5 | Generator |
| 14 | 10 | Migacz ostrzegający o zagrożeniach (ETACS-ECU) |
| 15 | 20 | Elektrozawór sterujący A/T, moduł sterujący układu napędowego |
| 16 | 10 | Prawy reflektor (światła drogowe) |
| 17 | 10 | Lewy reflektor (światła drogowe) |
| 18 | 10 | Prawy reflektor (światła mijania) |
| 19 | 10 | Lewy reflektor (światła mijania) |
| 20 | 7,5 | A/C-ECU, lampka kontrolna wyłączenia poduszki powietrznej (po stronie pasażera), miernik zespolony, zespół tylnego przełącznika klimatyzacji na konsoli podłogowej, przełącznik świateł przeciwmgielnych, przednie światło zespolone (RH), oświetlenie schowka, przełącznik świateł awaryjnych, podgrzewane siedzenie, przełącznik mikrofonu (2009-2011), wyświetlacz wielopunktowy, radio, odtwarzacz CD, zmieniarka CD, tylne światło zespolone (RH), reostat, lampka ostrzegawcza pasa bezpieczeństwa (po stronie pasażera), przełącznik TCL |
| 21 | 7,5 | Przednie światło zespolone (lewe), światło tablicy rejestracyjnej, tylne światło zespolone (lewe), złącze zapasowe (do świateł przyczepy) |
| 22 | 15 | Światło kopułkowe, A/C-ECU, przełącznik kolumnowy, miernik kombinowany, ETACS-ECU, przedni ECU, moduł głośnomówiący (2009-2011), przełącznik przypomnienia o kluczyku, wieloośrodkowy wyświetlacz, jednostka nawigacyjna (2007-2011), radio , odtwarzacz CD, zmieniarka CD, wskaźnik alarmu kradzieży, odbiornik TPMS, oświetlenie lusterka kosmetycznego, zespół tylnego wyświetlacza rozrywkowego (2004-2006) |
| 23 | 10 | A/C-ECU, ETACS-ECU, moduł głośnomówiący (2009-2011), wyświetlacz wielopunktowy, radio, odtwarzacz CD i zmieniarka CD |
| 15 | Wielocentrowy wyświetlacz, radio, odtwarzacz CD i zmieniarka CD | |
| 24 | 15 | Moduł pompy paliwa |
| 25 | 30 | Przedni ECU, silnik wycieraczek szyby przedniej |
| R5 | Światła przeciwmgielne | |
| R6 | Klakson | |
| R7 | – | |
| R8 | – | |
| R9 | – | |
| R10 | Sterowanie wentylatorem | |
| R11 | – | |
| R12 | – | |
| R13 | – | |
| R14 | Silnik sterujący siłownika przepustnicy | |
| R15 | – | |
| R16 | Kontrola A/T | |
| R17 | MIF | |
| R18 | Sprzęgło sprężarki klimatyzacji | |
Dodatkowy uchwyt bezpiecznika
| Numer | Ampery [A] | Opis |
|---|---|---|
| 26 | 40 | Bezpiecznik (przedział pasażerski) nr: „3” (audio) |

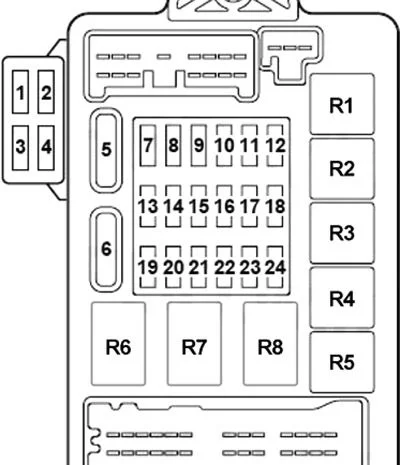

Skrzynka bezpieczników tablicy rozdzielczej

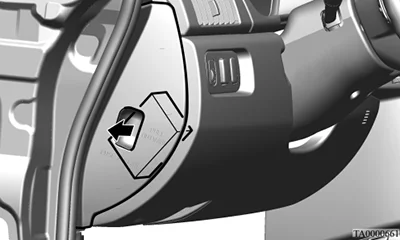

Blok bezpieczników w przedziale pasażerskim znajduje się przed siedzeniem kierowcy w miejscu pokazanym na rysunku.
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 7,5 | Silnik dmuchawy tylnej |
| 5 | Silnik dmuchawy tylnej | |
| 2 | – | – |
| 3 | 30 | 2007-2011: Wzmacniacz audio |
| 20 | 2004-2006: Wzmacniacz audio | |
| 4 | 20 | Montaż szyberdachu |
| 5 | 30 | Odmgławiacz tylnej szyby |
| 6 | 30 | Silnik dmuchawy przedniej |
| 7 | – | – |
| 8 | – | – |
| 9 | 15 | Gniazdo akcesoriów, tuner radia satelitarnego (2007-2011) |
| 10 | 15 | Złącze łącza danych, zamki do drzwi zasilania (ETACS-ECU) |
| 11 | 15 | Wycieraczka tylnej szyby (ETACS-ECU) |
| 12 | – | – |
| 13 | 7,5 | ABS-ECU (2004-2006), ABS G Sensor (2004-2006), ABS/TCL-ECU (2004-2007), ASC/TCL ECU, G i czujnik odchylenia, czujnik kierownicy, zespół szyberdachu |
| 14 | 7,5 | Kondensator, zdalnie sterowane lustro |
| 15 | – | – |
| 16 | 15 | Gniazdo akcesoriów, jednostka nawigacji (2007-2011) |
| 17 | 7,5 | Przekaźnik pompy paliwa, moduł sterujący układu napędowego |
| 18 | – | – |
| 19 | 7,5 | Zdalnie sterowane lusterko (ogrzewanie lusterek) |
| 20 | 7,5 | Przekaźnik sprzęgła sprężarki klimatyzacji, A/C-ECU, przekaźnik odmgławiacza, przekaźnik dmuchawy przedniej, przekaźnik przedniej ECU, przekaźnik podgrzewanego siedzenia, silnik sterujący przepustnicą powietrza zewnętrznego/wewnętrznego |
| 21 | – | – |
| 22 | 7,5 | Światła cofania, lampka kontrolna wyłączenia poduszki powietrznej (po stronie pasażera), przekaźnik sterujący A/T, czujnik prędkości wału wejściowego, ECU klasyfikacji pasażerów, czujnik prędkości wału wyjściowego, moduł sterujący układu napędowego, tylne światło zespolone, lampka ostrzegawcza pasa bezpieczeństwa, SRS-ECU |
| 23 | 7,5 | Przełącznik kolumnowy, miernik kombinowany, ETACS-ECU, wyświetlacz wielocentrowy, SRS-ECU, odbiornik TPMS |
| 24 | 10 | Kondensator i cewka zapłonowa |
| R1 | – | |
| R2 | Podgrzewane siedzenie | |
| R3 | Pompa paliwa 2 | |
| R4 | Dmuchawa tylna | |
| R5 | Pompa paliwa 1 | |
| R6 | Odmgławiacz tylnej szyby | |
| R7 | Dmuchawa przednia | |
| R8 | Zasilanie okna | |
