Mitsubishi Fuso Fighter 2 (1999-2010) – schematy bezpieczników i przekaźników

Mitsubishi Fuso Fighter 2 (1999-2010) - schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mitsubishi Fuso Fighter 2 z lat: 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010.

Mitsubishi Fuso Fighter 2 to ciężki samochód dostawczy produkowany przez japońskiego producenta samochodów Mitsubishi Fuso Truck and Bus Corporation, który jest częścią koncernu Daimler AG. Model Fighter 2 jest częścią serii samochodów dostawczych o nazwie „Fuso Fighter”, które są znane z wytrzymałości, niezawodności i zdolności do przewozu większych ładunków.

Mitsubishi Fuso Fighter 2 jest następcą poprzedniego modelu Fighter i został wprowadzony na rynek w celu zapewnienia jeszcze większej efektywności, oszczędności paliwa i wydajności w codziennym transporcie towarów. Samochód jest dostępny w różnych konfiguracjach nadwozia, w zależności od potrzeb klienta. Może to być zarówno niska zabudowa typu furgon, jak i pojazd wyposażony w platformę do przewozu kontenerów czy cystern.

Pod względem technicznym, Mitsubishi Fuso Fighter 2 jest wyposażony w różne silniki o różnych pojemnościach i mocach, w tym warianty napędzane dieslem. Samochód został zaprojektowany z myślą o maksymalnej nośności i wydajności, co pozwala na przewóz większych ładunków na dłuższych trasach. Zawieszenie i układ hamulcowy zostały również dostosowane do ciężkiego transportu.

Zobacz także:  Mitsubishi Galant IX (2004-2012) - schematy bezpieczników i przekaźników

Wnętrze Mitsubishi Fuso Fighter 2 zostało zaprojektowane z myślą o komforcie kierowcy i pasażerów, a także o intuicyjnej obsłudze. Kabina ma ergonomiczny układ, dostęp do różnych funkcji i panelu sterującego, co ma pomóc w zwiększeniu efektywności i bezpieczeństwa podczas pracy.

Ważnym aspektem jest także skupienie na zrównoważonym transportu. Mitsubishi Fuso Fighter 2, podobnie jak wiele nowoczesnych ciężarówek, jest projektowany z myślą o minimalizowaniu emisji spalin i oszczędzaniu paliwa poprzez zastosowanie zaawansowanych technologii silnikowych i systemów zarządzania efektywnością.

Podsumowując, Mitsubishi Fuso Fighter 2 to ciężki samochód dostawczy o dużej nośności i wydajności, który został stworzony, aby sprostać wymaganiom transportu towarów na długich trasach. Dzięki swojej konstrukcji, technologiom i funkcjom, stanowi istotny element flot samochodów dostawczych dla różnych branż.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Mitsubishi Outlander Sport, ASX, RVR (2019-2023) - schematy bezpieczników i przekaźników

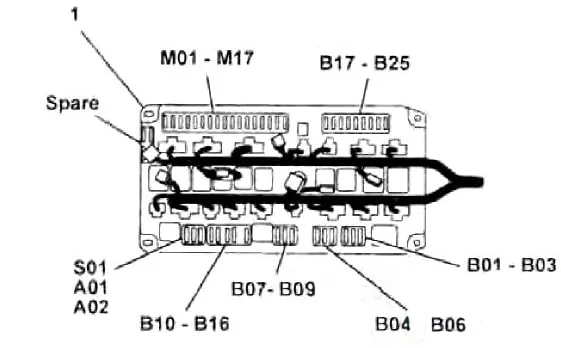

W kabinie

Mitsubishi Fuso Fighter 2 (1999-2010) - schematy bezpieczników i przekaźników

Główny bezpiecznik i skrzynka przekaźników znajduje się w panelu za osłoną ochronną, naprzeciwko siedzenia pasażera.

Mitsubishi Fuso Fighter 2 (1999-2010) - schematy bezpieczników i przekaźników



Numer Opis
A01 10A Magnetofon radiowy
A02 Zapalniczka do papierosów 15A
B01 Zasilanie awaryjne 10A (WATT)
B02 Zasilanie awaryjne 10A (ACC)
B03 15A Lampa oświetlenia przedziału ładunkowego
B04 20A Gniazdo do podłączenia dodatkowego wyposażenia
B05 25A Elektryczne szyby
B06 Automatyczna skrzynia biegów 10A
B07 10A Światła stopu
B08 15A Kierunkowskazy i światła awaryjne
B09 Światła postojowe 20A
B10 10A Przekaźnik reflektorów
B11 Zapasowy
B12 15A Prawy reflektor
B13 Zapasowy
B14 Zapasowy
B15 15A Lewy reflektor
B16 Zapasowy
B17 Zapasowy
B18 Klimatyzator 20A
B19 Zapasowy
B20 30A ABS
B21 Zapasowy
B22 10A Lampa wewnętrzna pojazdu
B23 10A Podgrzewane lusterka
B24 Zapasowy
B25 15A Sygnał dźwiękowy
M01 Automatyczna skrzynia biegów 10A
M02 Przystawka odbioru mocy 10A
M03 Zapasowy
M04 10A Zasilanie awaryjne (GŁÓWNE)
M05 10A Przełącznik blokady startu
M06 Automatyczna skrzynia biegów 20A
M07 10A Podgrzewane lustra
M08 10A System zarządzania silnikiem (napęd)
M09 20A Wentylator nagrzewnicy
M10 Zapasowy
M11 10A Jednostka sterująca silnika
M12 Jednostka sterująca ABS 10A
M13 10A Kierunkowskazy i światła awaryjne
M14 Osuszacz powietrza 15A
M15 10A Zestaw wskaźników;

Prędkościomierz.

M16 10A Światła cofania
M17 Wycieraczki 15A
S01 10A Przekaźnik ochronny

Jednostka pod siedzeniem kierowcy może również zawierać pojedyncze elementy przekaźnikowe i bezpiecznikowe, np. 30A – sterowanie automatycznej skrzyni biegów.

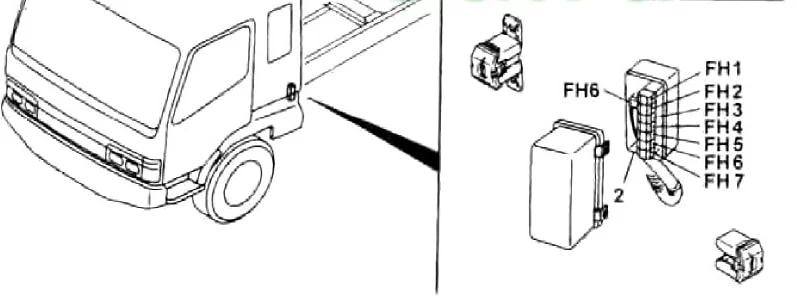

Skrzynka bezpieczników na zewnątrz

Znajduje się za kabiną na ramie i jest szczelnie zamknięty pokrywą zapobiegającą przedostawaniu się wody.

Mitsubishi Fuso Fighter 2 (1999-2010) - schematy bezpieczników i przekaźników

Numer Opis
FH1 50A Rozrusznik (zacisk „B”)
FH2 Bezpieczniki 40A (B07 do B16)
FH3 Bezpieczniki 40A (B18 do B24)
FH4 Bezpieczniki 40A (B01 do B04)
FH5 50A Przekaźnik świec żarowych (zacisk „B”)
FH6 Generator 140A (wyjście „B”)
FH7 Bezpiecznik 40A „B06”
FH8 Automatyczna skrzynia biegów 60A
