Mitsubishi Pajero Sport (2019-2021) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mitsubishi Pajero Sport z lat: 2019, 2020, 2021. Mitsubishi Pajero Sport w wersji produkowanej w latach 2019-2021 to kontynuacja linii modelowej tego średniej wielkości SUV-a, reprezentująca kolejny krok w ewolucji serii Pajero Sport. Poniżej znajdziesz kluczowe informacje na temat tego modelu: Aktualizacje wizualne: […]

08/07/2023
Czas czytania: 3 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mitsubishi Pajero Sport z lat: 2019, 2020, 2021.

Mitsubishi Pajero Sport w wersji produkowanej w latach 2019-2021 to kontynuacja linii modelowej tego średniej wielkości SUV-a, reprezentująca kolejny krok w ewolucji serii Pajero Sport. Poniżej znajdziesz kluczowe informacje na temat tego modelu:

  1. Aktualizacje wizualne: Czwarta generacja Pajero Sport została wprowadzona w 2019 roku i przyniosła pewne zmiany wizualne w porównaniu do poprzednich wersji. Z przodu pojawiła się nowa atrapa chłodnicy i reflektory, które nadały mu bardziej nowoczesny i dynamiczny wygląd.
  2. Wydajność: Model ten oferował różnorodność silników w zależności od regionu. Wysokoprężne jednostki napędowe były nadal dostępne, co wpływało na oszczędność paliwa i efektywność ekonomiczną.
  3. Wnętrze i wyposażenie: Wnętrze Pajero Sport czwartej generacji podkreślało komfort i nowoczesność. Zastosowanie lepszych materiałów wykończeniowych oraz nowoczesnych technologii, takich jak zaawansowany system multimedialny z ekranem dotykowym, integracją smartfonów i systemami bezpieczeństwa, poprawiło jakość doświadczenia użytkownika.
  4. Zdolności terenowe: Pajero Sport nadal oferował zdolności terenowe, które stały się charakterystycznym elementem tej linii modelowej. System napędu na cztery koła oraz różne tryby jazdy i systemy kontroli stabilności pozwalały na pewne pokonywanie trudniejszych warunków terenowych.
  5. Bezpieczeństwo: W miarę postępującej produkcji, Mitsubishi zwracało uwagę na zapewnienie wyższego poziomu bezpieczeństwa. Wiele wersji wyposażeniowych zawierało zaawansowane systemy wspomagające kierowcę, takie jak asystent hamowania awaryjnego, monitor martwego pola czy systemy utrzymywania pasa ruchu.
  6. Ewolucja designu: Wersja Pajero Sport 2019-2021 kontynuowała modernizację designu, przekształcając go w bardziej dynamiczną i nowoczesną formę, zgodną z aktualnymi trendami w branży motoryzacyjnej.
  7. Koniec produkcji: Produkcja czwartej generacji Pajero Sport prawdopodobnie zakończyła się w 2021 roku, kiedy Mitsubishi ogłosiło, że zaprzestanie produkcji niektórych modeli SUV-ów, w tym Pajero Sport, aby skupić się na innych obszarach działalności.
Zobacz także:  Mitsubishi Pajero Sport (2015-2019) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Mitsubishi Fuso Fighter 2 (1999-2010) - schematy bezpieczników i przekaźników

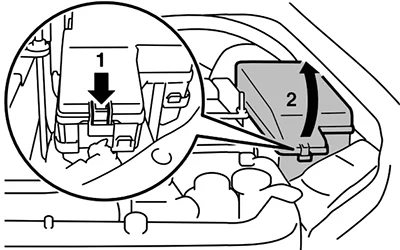

Komora silnika

Mitsubishi Pajero Sport (2019-2021) - schematy bezpieczników i przekaźników

Mitsubishi Pajero Sport (2019-2021) - schematy bezpieczników i przekaźników

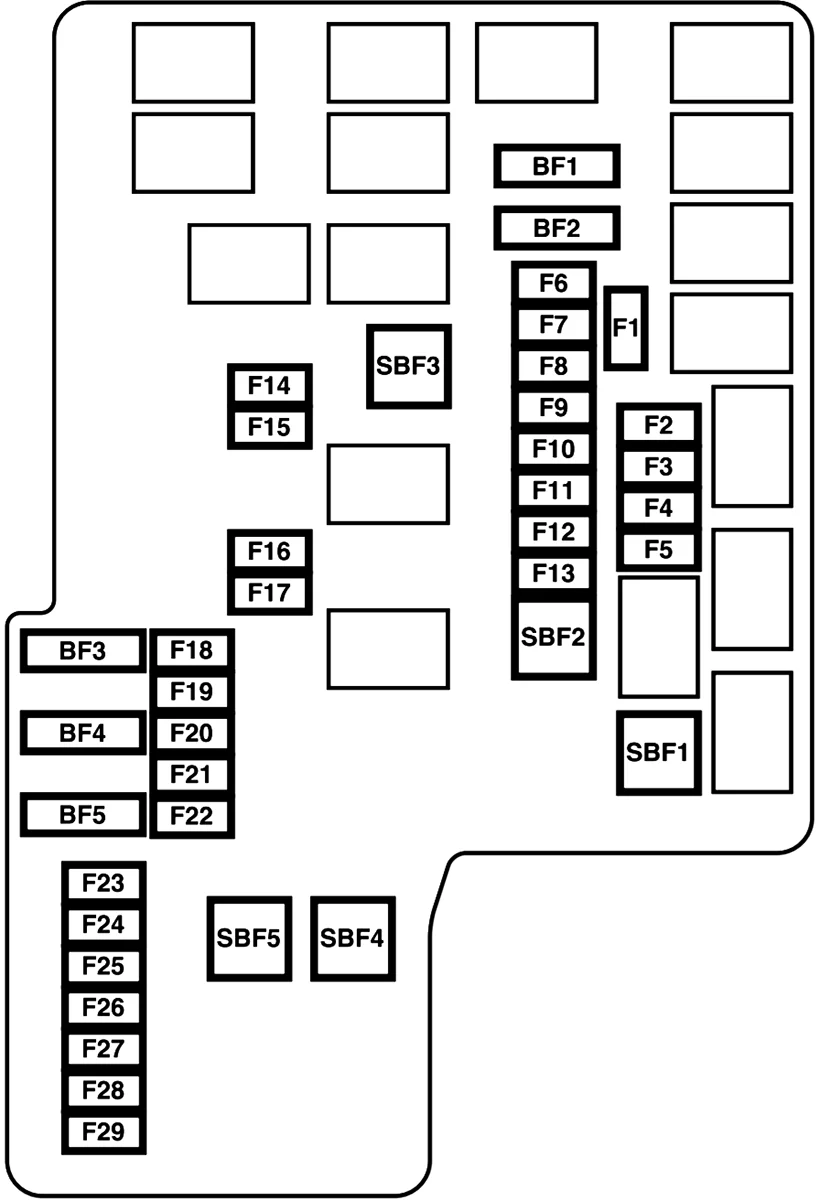

Numer Ampery [A] Opis
SBF1 40A Stacyjka
SBF2 30A Sterowanie szybami elektrycznymi
SBF3 40A fotel elektryczny
SBF4 30A system antywłamaniowy
SBF5 30A elektryczny hamulec postojowy
BF1 30A wzmacniacz nagłośnienia
BF2 30A tylna klimatyzacja
30A System cyrkulacji powietrza z tyłu
BF3
BF4 30A DC-DC (AUDIO)
BF5 30A DC-DC (A/T)
30A MOCZNIK SCR
F1
10 A Czujnik NOx
F2 20 lat Silnik
F3 15A pompa paliwowa
15A Pompa paliwa/czujnik PM-NOX
F4 7,5A IBS
F5 7,5A Startujący silnik
F6 20 ogrzewanie rury paliwowej
15A ETV
F7 20 Klimatyzacja
F8 20 Automatyczny przełącznik
F9 10 A światła dzienne
F10 7,5A Alternator
F11 7,5A monitorowanie silnika
F12 10 A Cewka zapłonowa
F13 15A przednie światła przeciwmgielne
F14 10 A Światła drogowe (lewe)
F15 10 A Światła drogowe (prawe)
F 16 15A Światła mijania (po lewej)
F17 15A Światła mijania (prawe)
F18 15A ogrzewanie kierownicy
F19 15A Światła awaryjne
F20
F21 20 silnik wentylatora chłodnicy
F22 15A Światła hamowania (światła hamowania)
F23 20 T/F
F24 20 podgrzewane tylne siedzenie
F25 20 spryskiwacz reflektorów
F26 20 Klakson bezpieczeństwa
F27 10 A Klakson
F28
F29 20 Falownik AC
Zobacz także:  Mitsubishi L200 VI (2020-2023) - schematy bezpieczników i przekaźników

Przedział pasażerski

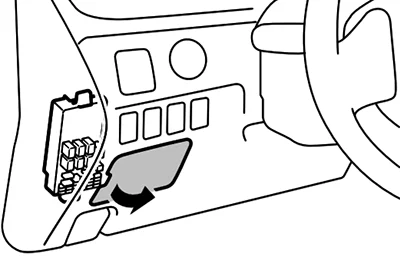

Bloki bezpieczników w przedziale pasażerskim znajdują się za pokrywą bezpieczników przed siedzeniem kierowcy. Pociągnij osłonę bezpiecznika, aby ją zdjąć.

Mitsubishi Pajero Sport (2019-2021) - schematy bezpieczników i przekaźników



Mitsubishi Pajero Sport (2019-2021) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 7,5A Światło tylne (lewe)
2 15A Zapalniczka / gniazdo akcesoriów
3 10 A Cewka zapłonowa
4 7,5A Start silnika
5 20 Szyberdach
6 15A wtyczka akcesoriów
7 7,5A Światło tylne (prawe)
8 7,5A Lusterka zewnętrzne
9 7,5A jednostka sterująca silnika
10 7,5A Jednostka sterująca
11 10 A tylne światło przeciwmgielne
12 15A Centralny zamek drzwi
13 15A oświetlenie kabiny pasażerskiej
14 15A wycieraczka tylnej szyby
15 10 A Wskaźnik
16 7,5A Przekaźnik
17 20 podgrzewane siedzenie
18 10 A Opcjonalny
19 7,5A podgrzewane lusterko zewnętrzne
20 20 Spryskiwacz do szyb
21 7,5A światła cofania
22 30A odmgławiacz
23 30A Ogrzewanie
24 40A fotel elektryczny
25 10 A Radio
26 20 elektroniczna jednostka kontrolująca
