Mazda Xedos 9 (1993-2003) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mazdy Xedos 9 z lat: 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003.

Mazda Xedos 9, znany także jako Mazda Millenia w niektórych regionach, to luksusowy sedan klasy średniej-wyższej, produkowany przez japońską firmę Mazda w latach 1993-2003. Model ten został zaprojektowany z myślą o zapewnieniu bardziej wyrafinowanego i ekskluzywnego doświadczenia jazdy w porównaniu z innymi modelami tej marki.

Mazda Xedos 9 był dostępny w różnych wersjach wyposażenia, ale charakteryzował się wysokim poziomem komfortu i zaawansowaną technologią dla swojej epoki. Samochód oferował przestronne i dobrze wykończone wnętrze, które było przemyślane, aby zapewnić kierowcy i pasażerom najwyższy komfort podróżowania.

Pod maską Mazda Xedos 9 można było znaleźć zaawansowane jednostki napędowe. Jednym z charakterystycznych silników dla tego modelu był 2.5-litrowy V6, który oferował doskonałą wydajność i gładkie przyspieszenie. W zależności od rynku i roku produkcji, model ten mógł być dostępny z różnymi opcjami napędu, w tym napędem na przednie koła lub na cztery koła.

Mazda Xedos 9 wyposażona była również w wiele zaawansowanych rozwiązań technologicznych i wyposażenia, w tym elektryczne sterowanie szyb i lusterek, klimatyzację, system audio premium, podgrzewane fotele, skórzaną tapicerkę i wiele innych udogodnień, które podnosiły standardy w segmencie luksusowych sedanów.

Mimo że Mazda Xedos 9 zdobyła uznanie za swoją jakość i prestiżowy charakter, sprzedaż tego modelu nie była tak duża jak w przypadku niektórych konkurencyjnych marek. Dlatego też Mazda zdecydowała się zakończyć produkcję tego modelu w 2003 roku.

Zobacz także:  Mazda CX-3 (2021) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.



Znana również jako:

Mazda Millenia, Eunos 800.



Skrzynki elektroniki w przedziale pasażerskim

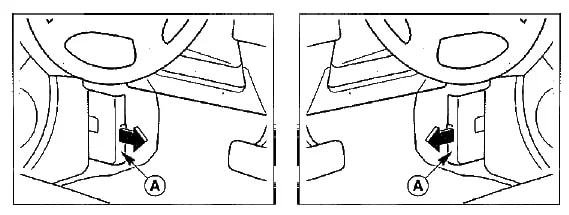

Znajduje się w dolnej części słupka, w pobliżu nogi kierowcy, za osłoną ochronną.

Kierownica po lewej stronie, Kierownica po prawej stronie

Mazda Xedos 9 (1993-2003) - schematy bezpieczników i przekaźników

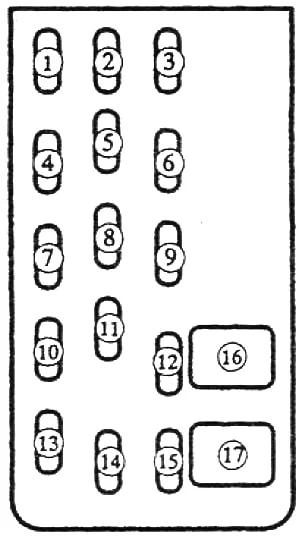

Typ 1

Mazda Xedos 9 (1993-2003) - schematy bezpieczników i przekaźników

Spis treści

Opis

1 15A Podgrzewane siedzenia
2 20А Środek do czyszczenia reflektorów
3 15 / 20А System audio, konsola środkowa, zegar, radiomagnetofon
4 15А Klimatyzacja, szyberdach
5 10A Środek do czyszczenia tylnej szyby
6 10А Zarządzanie silnikiem
7 rezerwa
8 10A – Oświetlenie wewnętrzne
9 10А Podgrzewane lusterka
10 15A Podgrzewane siedzenia
11 30А Centralny zamek
12 15 / 20A Światła tylne, wymiary
13 20А Płyn do mycia szyb
14 10A System zarządzania silnikiem, układ ABS
15 15A – Zestaw wskaźników, kierunkowskazy, światła cofania
16 rezerwa
17 30A elektryczne szyby

W tej wersji nie ma osobnego bezpiecznika od zapalniczki, ale zasilany jest z nr 3 (konsola środkowa). Dlatego, gdy zapalniczka ulegnie awarii, a sam bezpiecznik jest nienaruszony, miękki drut za zapalniczką przepala się.

Zobacz także:  Mazda CX-5 I (2015) - schematy bezpieczników i przekaźników



Opis

1 15А – Wyposażenie dodatkowe (zapalniczka), bezpiecznik różnych obwodów
2 20А – Wycieraczki i spryskiwacze
3 15A – Klimatyzacja, elektryczny szyberdach, bezpiecznik różnych obwodów
4 15A – Radio, bezpiecznik różnych obwodów
5 10А – Bezpiecznik wycieraczki tylnej szyby / szyby tylnych drzwi dla różnych obwodów
6 7,5А – Jednostka sterująca silnika
7 rezerwa
8 10A – Oświetlenie wnętrza, oświetlenie bagażnika / bagażnika
9 7,5A – Podgrzewane lusterka, bezpiecznik różnych obwodów
10 rezerwa
11 30A – Centralny zamek, bezpiecznik różnych obwodów
12 15А – Wymiary, reflektory
13 rezerwa
14 10A – System zarządzania silnikiem, układ ABS
15 15A – Zestaw wskaźników, kierunkowskazy, światła cofania
16 20А – Elektrycznie sterowane szyby
17 30A – elektryczne szyby

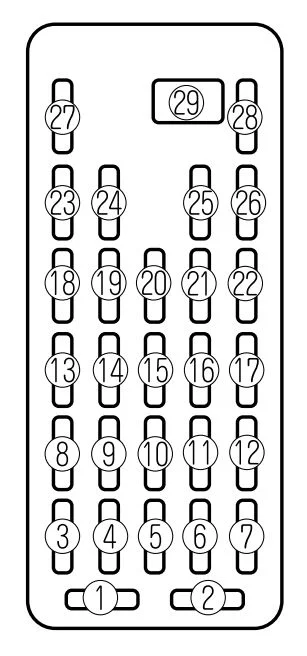

Typ 2

Mazda Xedos 9 (1993-2003) - schematy bezpieczników i przekaźników

Opis

1 15А – Alarm
2 15A – Zegar, oświetlenie wnętrza
3 15A – Szyberdach
4 15A – Zestaw wskaźników, światła cofania, kierunkowskazy, tempomat
5 15 / 20А – Żarówki stopu
6 15А 4WS – Napęd na cztery koła
7 15A IIA
8 10 / 15A – Ogrzewana tylna szyba
9 10A – Klimatyzacja
10 20А – Wycieraczki i spryskiwacze przedniej szyby
11 10A – Podgrzewane lusterka zewnętrzne
12 10 / 15A – Rozrusznik
13 10A – Kierunkowskazy
14 10/15A – Klimatyzator
15 30A – elektryczne szyby
16
17
18 10A – Radio stereo
19 15A – System zarządzania silnikiem
20 10A – Oświetlenie licznika kombinowanego
21 15A – Napęd elektryczny klapy bagażnika, napęd elektryczny zamka klapki wlewu paliwa, króciec wlewu
22
23 15A – Zapalniczka
24
25
26
27
28
29 30A – Centralny zamek
Zobacz także:  Mazda CX-30 (2021) - schematy bezpieczników i przekaźników

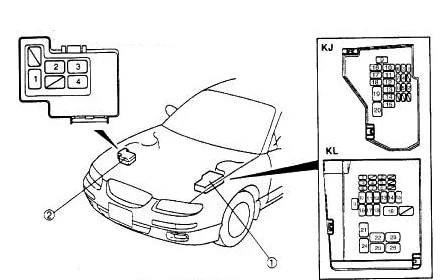

Skrzynki elektroniki komora silnika

Pod maską są 2 bloki: blok główny i dodatkowy z przekaźnikiem. Poszczególne elementy można mocować poza tymi blokami.

Mazda Xedos 9 (1993-2003) - schematy bezpieczników i przekaźników

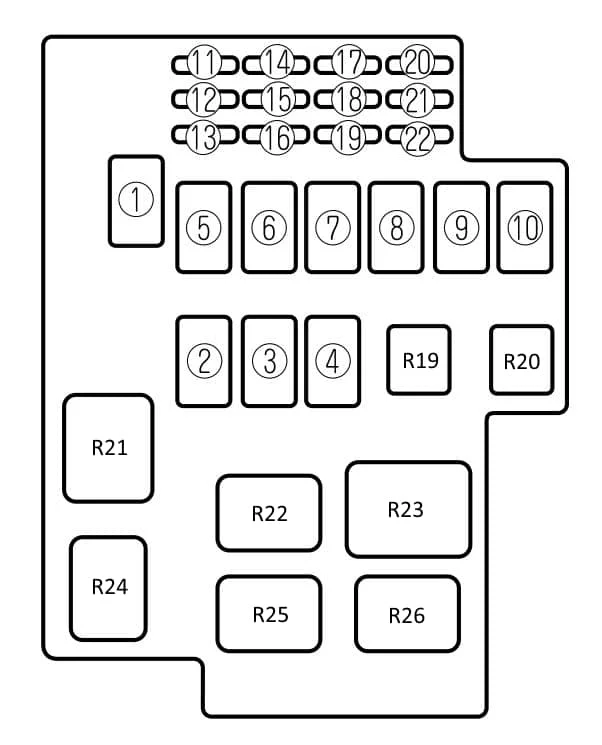

Skrzynka bezpiecznikowa

Montowany po lewej stronie komory silnika obok akumulatora.

Mazda Xedos 9 (1993-2003) - schematy bezpieczników i przekaźników

Opis

1 120A Główny bezpiecznik
2 30 A Wentylator nagrzewnicy
3 30A Układ wtrysku paliwa
4 40A Reflektory
5 60А Radio, kierunkowskaz, szyberdach, deska rozdzielcza, układ rozruchowy silnika
6 30A Wentylator chłodnicy
7 60A ABS – Układ zapobiegający blokowaniu się hamulców
8 40А Nagrzewnica i klimatyzator
9 40А Ogrzewana tylna szyba
10 60А Elektryczny napęd klapki wlewu paliwa, centralny zamek
11 20А Radiomagnetofon
12 30A Elektryczne szyby
13 30A Elektrycznie sterowane szyby
14 10А – Sygnał dźwiękowy, klakson
15 10А System zarządzania silnikiem
16 10A – Sterownik silnika, sygnał rozrusznika
17 15А – Światła przeciwmgielne
18 20A – Podgrzewane siedzenia
19 15А – Światła boczne, światła postojowe, oświetlenie tablicy rejestracyjnej, oświetlenie zestawu wskaźników, oświetlenie schowka na rękawiczki, zegar
R19 Przekaźnik sygnału
R20 Przekaźnik poziomu O2
R21 Przekaźnik pompy paliwa
R22 przekaźnik DRL
R23 Przekaźnik sterowania silnikiem
R24 Wymiary przekaźnika
R25 Przekaźnik rozrusznika
R26 Przekaźnik świateł przeciwmgielnych



Skrzynka przekaźników

Opis

  1. Przekaźnik wentylatora chłodzącego 1
  2. Przekaźnik wentylatora chłodzącego 2
  3. Przekaźnik świateł przeciwmgielnych
  4. Przekaźnik wentylatora chłodzącego 3
