Mazda 5 II (2006) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mazdy 5 II z lat: 2006. Mazda5 II, również znana jako Mazda Premacy na niektórych rynkach, to druga generacja kompaktowego minivana produkowanego przez japońską firmę Mazda. Model ten został wprowadzony na rynek w 2005 roku i kontynuował tradycję swojego poprzednika, oferując przestronne wnętrze, […]

08/01/2023
Czas czytania: 5 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mazdy 5 II z lat: 2006.

Mazda5 II, również znana jako Mazda Premacy na niektórych rynkach, to druga generacja kompaktowego minivana produkowanego przez japońską firmę Mazda. Model ten został wprowadzony na rynek w 2005 roku i kontynuował tradycję swojego poprzednika, oferując przestronne wnętrze, funkcjonalność i praktyczność, które są charakterystyczne dla minivanów.

Mazda5 II została zbudowana na nowej platformie, co pozwoliło na poprawę osiągów, wydajności i sztywności nadwozia. Wygląd samochodu został również odświeżony, aby nadać mu bardziej nowoczesny i atrakcyjny wygląd.

Wnętrze Mazdy5 II zostało starannie zaprojektowane, aby zapewnić wygodę dla pasażerów i funkcjonalność podczas codziennej jazdy. Wersja z trzema rzędami siedzeń pozwalała na przewożenie do siedmiu pasażerów, co czyniło ją idealnym wyborem dla rodzin lub osób potrzebujących większej przestrzeni transportowej. Dodatkowo, tylne fotele mogły być łatwo składane, co pozwalało zwiększyć przestrzeń bagażową, kiedy to było potrzebne.

Pod względem napędu, Mazda5 II była oferowana z różnymi silnikami, w zależności od regionu. Wersje benzynowe i diesel były dostępne, a modele o większej pojemności umożliwiały bardziej dynamiczną jazdę.

W zakresie bezpieczeństwa, Mazda5 II została wyposażona w poduszki powietrzne dla kierowcy i pasażera, a także systemy kontroli trakcji i stabilizacji, aby poprawić stabilność na drodze.

Mazda5 II cieszyła się umiarkowanym sukcesem na rynku, przyciągając uwagę osób poszukujących funkcjonalnego i praktycznego minivana. W 2015 roku Mazda5 II została zastąpiona przez trzecią generację tego modelu, która przyniosła dalsze ulepszenia w zakresie stylu, technologii i wydajności.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Mazda CX-5 I (2015) - schematy bezpieczników i przekaźników

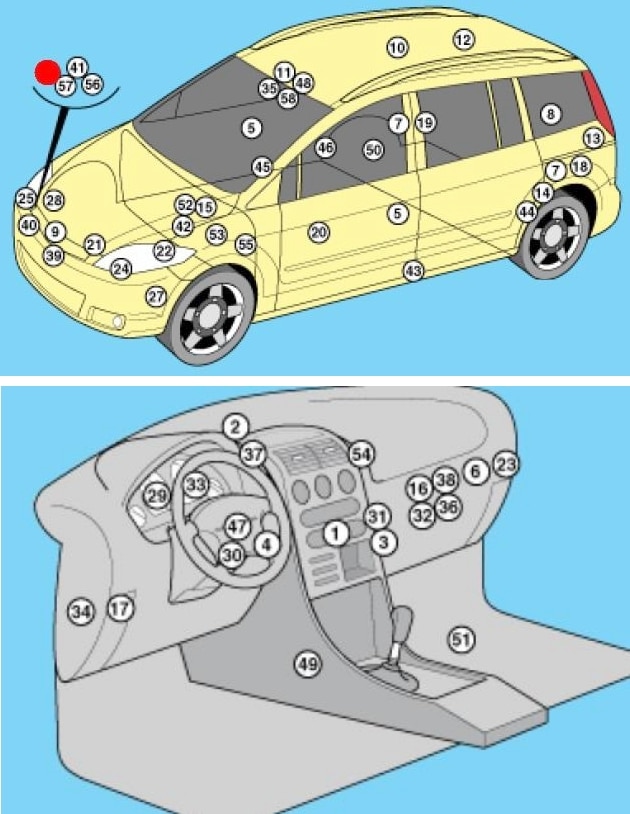

Lokalizacja bloków

Mazda 5 II (2006) - schematy bezpieczników i przekaźników

Opis

1 Jednostka sterująca klimatyzacją (w panelu sterowania nagrzewnicy)
2 Małe czujniki światła (klimatyzacja)
3 Rezystor silnika dmuchawy nagrzewnicy/klimatyzacji (automatyczna regulacja temperatury) — przestrzeń na nogi pasażera
4 Rezystor silnika dmuchawy nagrzewnicy / klimatyzacji (ręczna regulacja temperatury) – przestrzeń na nogi kierowcy
5 Antena przednia (system „bezkluczykowy”)
6 Antena wewnątrz (system „bezkluczykowy”)
7 Antena tylna (system dostępu bezkluczykowego)
8 Antena, tylne drzwi (system dostępu bezkluczykowego)
9 Czujnik wstrząsu (SRS), przód
10 Czujnik zmiany objętości (system antykradzieżowy), przód – z szyberdachem
11 Czujnik zmiany objętości (system antykradzieżowy), przód – bez szyberdachu
12 Czujnik zmiany głośności (system antykradzieżowy), tył
13 Alarm antywłamaniowy – lewa strona bagażnika
14 Tłumik zakłóceń (system audio) – lewa strona bagażnika
15 Akumulator
16 Sterownik sygnału centralnego zamka
17 Złącze diagnostyczne (DLC)
18 Sterownik elektryczny drzwi tylnych lewych – lewa strona bagażnika
19 Sterownik elektroniki drzwi tylnych prawych – prawa strona bagażnika
20 Podnośnik szyby jednostki sterującej (w przełączniku na drzwiach kierowcy)
21 Sterownik silnika elektrycznego wentylatora chłodzącego
22 Skrzynka bezpieczników / przekaźników, komora silnika
23 Deska rozdzielcza skrzynki bezpieczników / przekaźników
24 Sterownik reflektorów ksenonowych, lewy
25 Sterownik reflektorów ksenonowych, prawy
26 Pompka spryskiwaczy reflektorów
27 Sygnał dźwiękowy (górny)
28 Sygnał dźwiękowy (na dole)
29 Jednostka sterująca immobilizera – w zestawie wskaźników
30 Antena pierścieniowa immobilizera – w pobliżu wyłącznika zapłonu
31 Czujnik temperatury wnętrza
32 Przekaźnik kierunkowskazów – w sterowniku wielofunkcyjnym
33 Jednostka sterująca zestawu wskaźników (w desce rozdzielczej)
34 Jednostka sterująca systemu dostępu bezkluczykowego
35 czujnik światła
36 Centralka wielofunkcyjna – funkcje: System antywłamaniowy, zamek centralny, lampy zewnętrzne, kierunkowskazy/światła awaryjne, światła przeciwmgłowe, wycieraczka/spryskiwacz szyby tylnej, wycieraczka/spryskiwacz szyby przedniej
37 Antena nawigacyjna – za deską rozdzielczą
38 Jednostka sterująca systemu nawigacji
39 Czujnik temperatury otoczenia
40 Sterownik wspomagania kierownicy – ​​w pompie wspomagania kierownicy
41 Silnik pompy spryskiwacza tylnej szyby
42 Bezpiecznik dodatkowy (benzyna – 250A / Diesel – 450A) – rozdział mocy (układy ładowania i rozruchu)
43 Czujnik uderzenia bocznego, przedni lewy – dolny słupek B
44 Czujnik bocznej poduszki powietrznej, tylny lewy
45 Czujnik zderzenia bocznego, przedni prawy – dolny słupek B
46 Czujnik bocznej poduszki powietrznej, tylny prawy
47 Czujnik położenia kierownicy (układ wspomagania kierownicy) – pod kierownicą
48 Elektryczna jednostka sterująca szyberdachu
49 Elektroniczna jednostka sterująca SRS
50 Czujnik wysokości nadwozia (tył) – zawieszony
51 Elektroniczna jednostka sterująca skrzynią biegów (automatyczna skrzynia biegów) – w elektronicznej jednostce sterującej silnika (diesel)
52 Elektroniczna jednostka sterująca skrzynią biegów (automatyczna skrzynia biegów) – w elektronicznej jednostce sterującej silnika (benzyna)
53 Czujnik prędkości pojazdu – elektroniczna jednostka sterująca ABS
54 Syntezator mowy (system nawigacji)
55 Buzzer (system „bezkluczykowy dostęp”) – za nakładką nadkola przedniego lewego
56 Czujnik niskiego poziomu płynu do spryskiwaczy
57 Silnik pompy spryskiwacza szyby przedniej
58 Czujnik deszczu (wycieraczka przedniej szyby)
Zobacz także:  Mazda CX-5 I (2014) - schematy bezpieczników i przekaźników

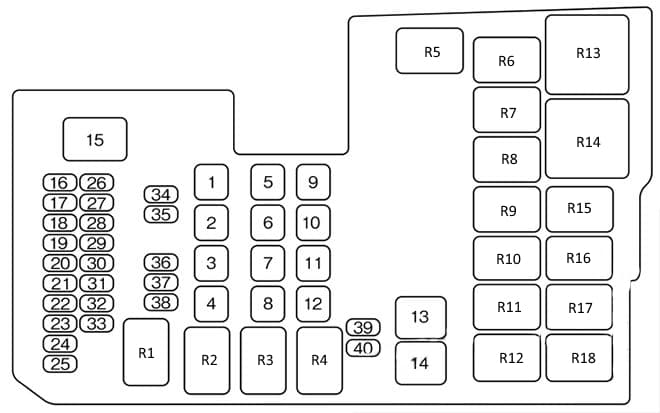

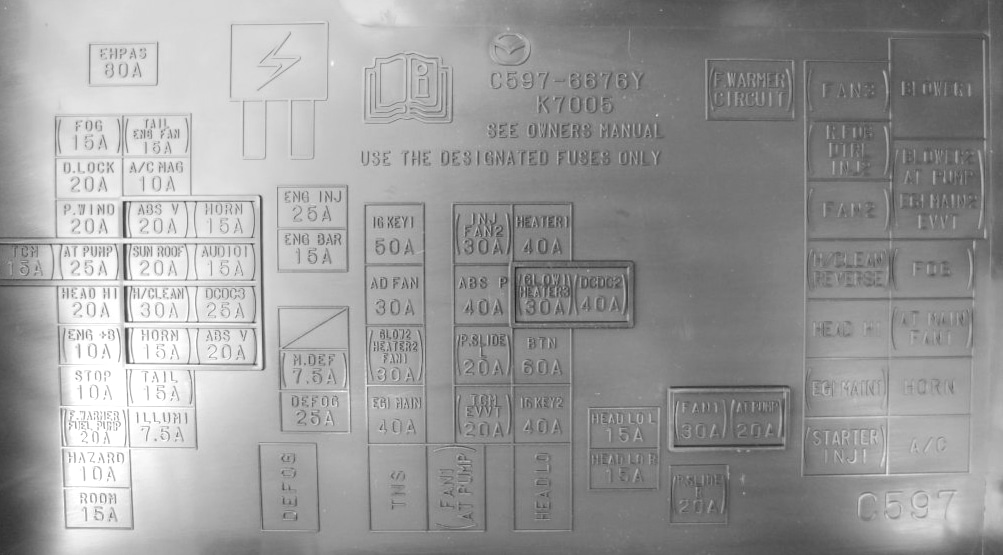

Skrzynka bezpieczników w komorze silnika

Mazda 5 II (2006) - schematy bezpieczników i przekaźników

Mazda 5 II (2006) - schematy bezpieczników i przekaźników

Mazda 5 II (2006) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 30 Wentylator chłodzący
2 30 Wentylator chłodzący
3 40 Okna elektryczne*
4 30 Do ochrony różnych obwodów
5 20 ABS, DSC*
6 30 ABS, DSC*
7 20 Do ochrony różnych obwodów*
8 20 Podgrzewacz wody*
9 40 Silnik dmuchawy
10 40 Świece żarowe*
11 40 Do ochrony różnych obwodów
12 40 Do ochrony różnych obwodów *
13 20 Łatwe zamykanie, drzwi przesuwne (lewe)*
14 20 Łatwe zamykanie, drzwi przesuwne (prawe)*
15 80 EHPAS*
16 15 Przednie światła przeciwmgielne*
17 20 Zamek drzwi elektrycznych
18 20 Spryskiwacze reflektorów*;

Elektryczne szyby*.

19 10 Sprzęgło magnetyczne
20 25 Odmrażacz tylnej szyby
21 10 PCM
22 10 Światła stopu
23 20 Pompa paliwa*;

Podgrzewacz paliwa*.

24 10 Kierunkowskazy;

Światła awaryjne.

25 15 Oświetlenie górne;

Oświetlenie mapy;

Oświetlenie bagażnika;

Do ochrony różnych obwodów.

26
27
28 7,5 PCM*
29 10 Światła drogowe (prawe)
30 10 Światła drogowe (lewe)
31 15 Klakson
32 20 Szyberdach*
33 7,5 System antykradzieżowy
34 15 Światła mijania reflektorów (prawe);

Ręczna regulacja poziomu reflektorów*.

35 15 Światła mijania (lewe)
36 15 Nagrzewnica O2*
37 15 Czujnik przepływu powietrza;

Układ sterowania silnikiem.

38 20 Wtryskiwacz*’

PCM*/

39 10 Oświetlenie
40 10 Tylne światła;

Światła postojowe;

Oświetlenie tablicy rejestracyjnej;

Tylne światło przeciwmgielne*;

Do ochrony różnych obwodów.

*Niektóre modele

Przekaźniki

  • DEFOG – Przekaźnik ogrzewania tylnej szyby
  • TNS – Przekaźnik do oświetlenia zewnętrznego (wymiary)
  • AT PUMP – Przekaźnik skrzyni biegów
  • HEAD LO – Przekaźnik świateł mijania
  • HEAD HI – przekaźnik świateł drogowych
  • F / WARMER – Przekaźnik podgrzewania paliwa
  • FAN – przekaźniki wentylatorów
  • A / C – Przekaźnik klimatyzatora
  • HORN – Przekaźnik sygnału

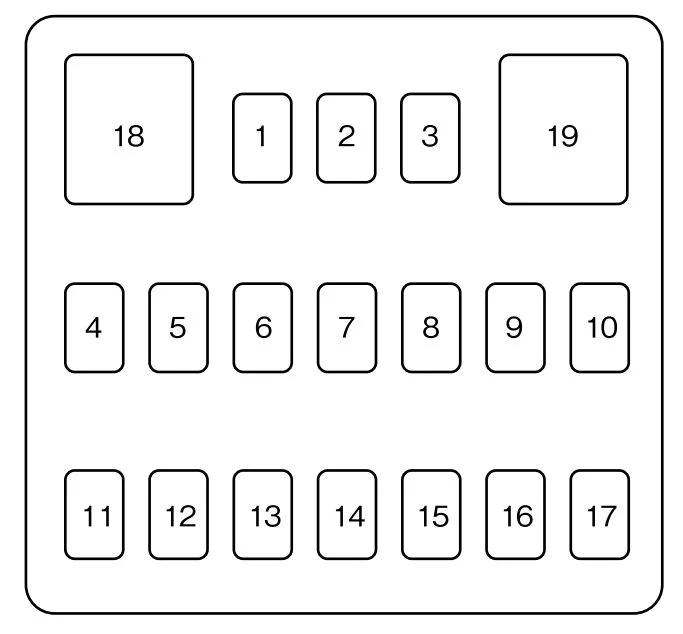

Skrzynka bezpieczników w przedziale pasażerskim (po stronie pasażera)

Mazda 5 II (2006) - schematy bezpieczników i przekaźników

Mazda 5 II (2006) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 7,5 Odmrażacz lusterek*
2
3
4 15 Gniazdo akcesoriów
5 5 Skrzynia biegów AT*
6 15 Zapalniczka
7 7,5 Lusterko elektryczne;

System audio*.

8 10 Klimatyzator
9 25 Wycieraczki i spryskiwacze przedniej szyby
10 15 Wycieraczka i spryskiwacz tylnej szyby
11 5 Główny przekaźnik;

PCM.

12 10 Zestaw wskaźników;

Automatyczne poziomowanie reflektorów*.

13 10 Dodatkowe systemy przytrzymujące
14 15 Podgrzewanie siedzeń*
15 5 ABS, DSC*
16 5 EHPAS*
17 15
18 30 Okna elektryczne*
19 40
*Niektóre modele
