Mazda Tribute (2000-2011) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mazdy Tribute z lat: 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011. Mazda Tribute był kompaktowym SUV-em produkowanym przez japońską firmę Mazda. Model ten został wprowadzony na rynek w 2001 roku i był produkowany aż do 2011 roku. Mazda […]

08/03/2023
Czas czytania: 7 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mazdy Tribute z lat: 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011.

Mazda Tribute był kompaktowym SUV-em produkowanym przez japońską firmę Mazda. Model ten został wprowadzony na rynek w 2001 roku i był produkowany aż do 2011 roku. Mazda Tribute był zbudowany na tej samej platformie co Ford Escape, co było wynikiem partnerstwa między Fordem a Mazdą.

Pierwsza generacja Mazda Tribute, wprowadzona w 2001 roku, oferowała charakterystyczny wygląd typowy dla SUV-ów tego okresu. Samochód miał przestronne wnętrze i dostęp do przestrzeni ładunkowej poprzez tylną klapę. Był dostępny zarówno w wersji z napędem na przednią oś, jak i w wersji z napędem na cztery koła, co zapewniało pewne możliwości off-road.

W 2008 roku Mazda Tribute przeszedł obszerne zmiany, prezentując drugą generację. Model ten otrzymał zmiany zarówno w zakresie stylistyki, jak i technologii. Wprowadzono bardziej nowoczesny wygląd, bardziej zaawansowany system nawigacji i multimedialny system rozrywki. Również wariant z napędem na cztery koła był bardziej zaawansowany, oferując lepszą wydajność w warunkach terenowych.

Wśród jednostek napędowych Mazda Tribute oferował różne silniki benzynowe o różnych pojemnościach i mocach, które były wystarczające do zapewnienia odpowiedniego przyspieszenia i efektywności paliwowej w tym segmencie.

Mazda Tribute zdobył uznanie za swoje przyzwoite właściwości jezdne, komfort jazdy i przestronne wnętrze. Był popularnym wyborem wśród klientów szukających kompaktowego SUV-a, który oferuje nie tylko przestrzeń dla pasażerów, ale także możliwości terenowe.

Warto dodać, że po 2011 roku produkcję modelu Tribute zakończono, a w zamian Mazda skoncentrowała się na rozwijaniu innych modeli SUV, takich jak Mazda CX-5 i Mazda CX-9.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Skrzynka bezpieczników w przedziale pasażerskim

Znajduje się pod deską rozdzielczą (dolna część tablicy rozdzielczej), po stronie pasażera i jest osłonięta osłoną ochronną. Aby uzyskać dostęp, wystarczy podważyć płaskim śrubokrętem za specjalne wycięcie w pokrywie.

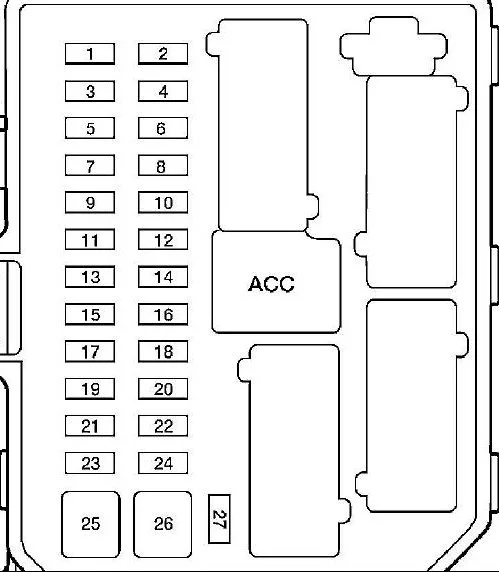

Typ 1

Mazda Tribute (2000-2011) - schematy bezpieczników i przekaźników

Opis

1 5A Elektropneumatyczny zawór zasobnika oparów paliwa
2 5A Przekaźnik wentylatora, ogrzewana tylna szyba
3 10A Wycieraczka szyby tylnych drzwi i silnik spryskiwacza
4 10A jednostka sterująca 4WD, zestaw wskaźników
5 Jednostka sterująca ABS i SRS 5A
6 10A Światła awaryjne, światła cofania
7 10A Wzmacniacz sygnału transpondera, jednostka sterująca SRS
8 10A Zestaw wskaźników, przekaźnik blokady selektora
9 3A Przekaźnik sterownika silnika i automatycznej skrzyni biegów, przekaźnik wentylatora, przekaźnik klimatyzacji
10 20A Silnik wycieraczki przedniej szyby, silnik spryskiwacza przedniej szyby, przerywany przekaźnik wycieraczek
11 10A Przekaźnik rozrusznika, zawór elektromagnetyczny blokady kluczyka zapłonu
12 5A Radio i zegar
13 Zapasowy
14 Zapalniczka do papierosów 20A
15 15A Wymiary, reflektory, przekaźnik okablowania przyczepy
16 10A Tablica przyrządów, elektryczne lusterka, elektryczna jednostka sterująca
17 15A Łukasz
18 5A Podświetlenie zestawu wskaźników i przełączników tablicy rozdzielczej
19 Subwoofer 10A
20 15A Kierunkowskazy, kierunkowskazy, światła awaryjne
21 10A Światła boczne przyczepy
22 15A rezerwa
23 15 / 20A brzęczyk
24 15A Światła hamowania, jednostka sterująca ABS, jednostka sterująca silnika i automatycznej skrzyni biegów, zawory elektromagnetyczne zmiany biegów automatycznej skrzyni biegów
25 Okna elektryczne 30A
26 30A Centralny zamek, ECM, elektrycznie sterowane fotele
27 10A Radio, zestaw wskaźników, oświetlenie wnętrza
ACC Przekaźnik do instalacji dodatkowego wyposażenia
Zobacz także:  Mazda 2 III (2015-2020) - schematy bezpieczników i przekaźników

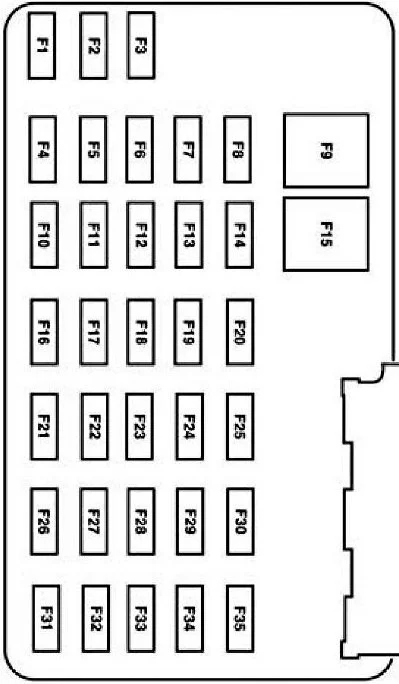

Typ 2

Mazda Tribute (2000-2011) - schematy bezpieczników i przekaźników

Opis

1 15A Lampy przyczepy
2 Radio 5A (podświetlenie)
3 15A Przednie i tylne światła postojowe
4 10A wyłącznik zapłonu
5 2A Przekaźnik jednostki sterującej automatycznej skrzyni biegów, przekaźnik pompy paliwa, przekaźnik wentylatora, nr 2 wysoka / niska prędkość wentylatora
6 15A Dodatkowe światła hamowania, światła hamowania, jednostka sterująca silnika i automatycznej skrzyni biegów, ABS, tempomat
7 Zestaw wskaźników 10A, OBD, radio, elektryczne lusterka boczne
8 15A Światła przeciwmgielne
9 30A Centralny zamek, elektrycznie sterowane fotele
10 15A Podgrzewane lusterka boczne
11 15A Szyberdach
12 Radio 15A
13 Zapasowy
14 Zapasowy
15 Napęd szyby elektrycznej 30A
16 Subwoofer 15A
17 15A światła mijania
18 System AWD 18A
19 15A System antykradzieżowy
20 Brzęczyk 20A
21 10A Wycieraczka szyby tylnych drzwi i silnik spryskiwacza
22 10A Wewnętrzne lusterko wsteczne, zestaw wskaźników
23 Radio 5A (moc)
24 Zapalniczka do papierosów 20A
25 20A Spryskiwacz przedniej szyby i silnik wycieraczek
26 Klimatyzator 5A
27 5A Przełącznik tempomatu
28 10A Zestaw wskaźników
29 10A Światła cofania
30 Zapasowy
31 Zapasowy
32 10A Przekaźnik blokady selektora
33 15A Jednostka sterująca SRS, wskaźnik wyłączenia poduszki powietrznej pasażera z przodu, czujnik przedniego siedzenia pasażera
34 Jednostka ABS 5A, tempomat
35 5A Podgrzewane siedzenia, napęd na cztery koła
Zobacz także:  Mazda RX-8 (2006) - schematy bezpieczników i przekaźników

Przekaźniki

Mazda Tribute (2000-2011) - schematy bezpieczników i przekaźników

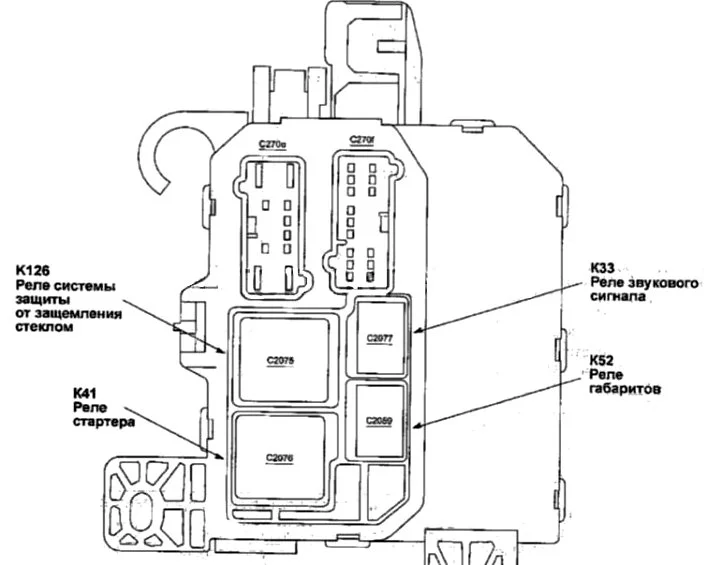

Z tyłu urządzenia mogą znajdować się przekaźniki, takie jak:

  • Przekaźnik przeciwzaciskowy
  • Przekaźnik rozrusznika
  • Wymiary przekaźnika
  • Przekaźnik klaksonowy

Skrzynka bezpieczników w komorze silnika

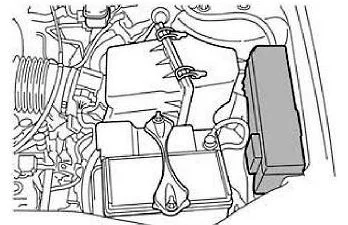

Znajduje się po lewej stronie, obok akumulatora, pod pokrywą ochronną. Na odwrocie zostanie zastosowane faktyczne przyporządkowanie bezpieczników i przekaźników.

Mazda Tribute (2000-2011) - schematy bezpieczników i przekaźników

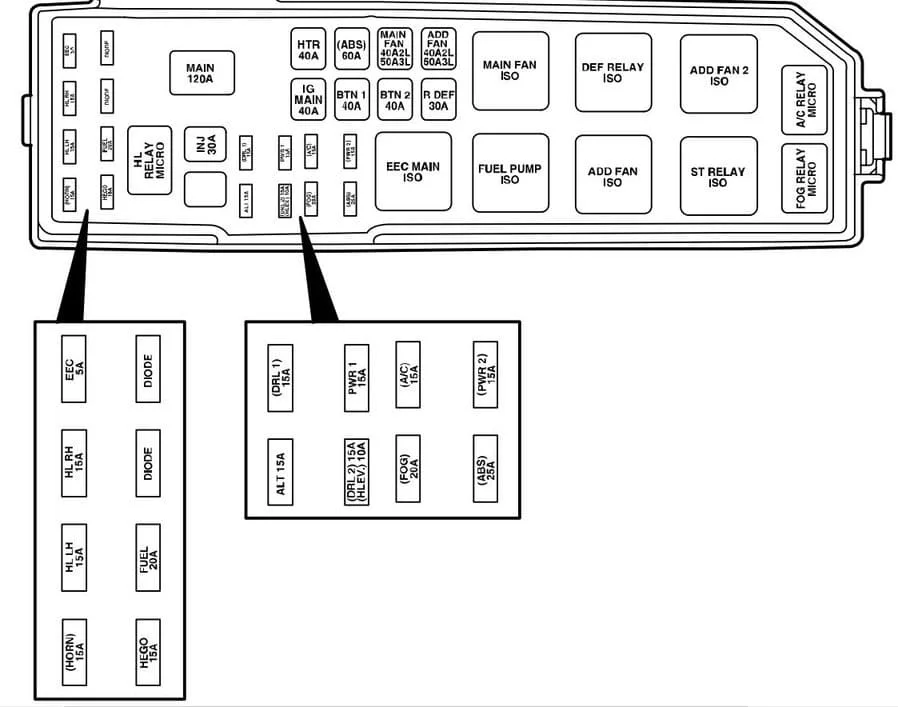

Typ 1

Mazda Tribute (2000-2011) - schematy bezpieczników i przekaźników

Opis

Horn 15A Sygnał dźwiękowy
H / LLH 15A Lewy reflektor
H / L RH 15A Prawy reflektor
EWG 5A System zarządzania silnikiem
SOUTH 15A Układ wtrysku paliwa
FUEL 20A pompa paliwa
DIODE Dioda
DIODE Dioda
H/L RELAY MICRO Przekaźnik reflektorów
INJ 30A System zarządzania silnikiem, czujnik MAF, zawór regulacji prędkości biegu jałowego
MAIN Bezpiecznik główny 120A
EVERYTHING Generator 15A
(DRL) 15A system oświetlenia dziennego
(DRLZ) 15A Jednostka sterująca oświetleniem dziennym
(HLEV) 10A kontrola zasięgu reflektorów
PWR1 15A Gniazdo do podłączenia dodatkowych urządzeń
FOG 20A światła przeciwmgielne
A/C 15A Sprzęgło sprężarki klimatyzacji
(SECTION) Układ przeciwblokujący 25A
PWR2 15A Gniazdo do podłączenia dodatkowych urządzeń
MAIN IG 40A Łańcuch rozrusznika
HTR 40A Silnik wentylatora, przekaźnik silnika wentylatora
BTN 1 40A Magnetofon radiowy, zapalniczka, zestaw wskaźników, elektryczne lusterka
(SECTION) Silnik pompy ABS 60A
BTN 2 40A Magnetofon radiowy, zestaw wskaźników, „tempomat”, elektryczna regulacja siedzenia, sygnał dźwiękowy
MAIN FAN Wentylator główny 40/50A
RDEF 30A Podgrzewane szyby tylnych drzwi
ADD FAN 40 / 50A Dodatkowy wentylator
EEC MAIN ISO Przekaźnik sterujący silnika
FUEL PUMP ISO Przekaźnik pompy paliwa
MAIN FAN ISO Przekaźnik niskiej prędkości wentylatora (silnik YF) Przekaźnik wysokiej prędkości wentylatora nr 1 (silnik AJ)
ADD FAN ISO Przekaźnik wysokiej prędkości wentylatora (silnik YF) Przekaźnik niskiej prędkości wentylatora (silnik AJ)
DEF RELAY ISO Przekaźnik ogrzewania tylnych drzwi szklanych
ST RELAY ISO Przekaźnik rozrusznika
ADD FAN 2 ISO Przekaźnik nr 2 wysokiej prędkości wentylatora (silnik AJ) Przekaźnik średniej prędkości wentylatora (silnik YF)
FOG RELAY MICRO Przekaźnik świateł przeciwmgielnych
A/C RELAY MICRO Przekaźnik sprzęgła sprężarki klimatyzacji

Typ 2

Mazda Tribute (2000-2011) - schematy bezpieczników i przekaźników

Opis

1 25A Bezpiecznik tablicy rozdzielczej
2 Reflektory 25A
3 25A Reflektory świateł drogowych, kierunkowskazy, oświetlenie wnętrza, reflektory
4 5A Układ opóźnienia wyłączania zasilania niektórych obwodów po wyłączeniu zapłonu
5 Grzałka czujnika tlenu 15A
6 Pompa benzynowa 20A
7 Przekaźnik RUN / ACC 40A – Zapalniczka, wycieraczki przedniej szyby i tylnej klapy
8 30A Jednostka sterująca silnika i automatycznej skrzyni biegów, wtryskiwacze i cewki
9 Generator 15A
10 30A Podgrzewane siedzenia
11 10A Jednostka sterująca silnika i automatycznej skrzyni biegów
12 Gniazda 20A do podłączenia dodatkowego wyposażenia
13 20A Światła przeciwmgielne (reflektory/światła)
14 15A Sprzęgło elektromagnetyczne sprężarki klimatyzacji, przekaźnik klimatyzacji
15 Układ przeciwblokujący 30A
16* 25A Bezpiecznik tablicy rozdzielczej
17 50A Obwód rozrusznika
18 Silnik wentylatora 40A
19 40A Przekaźnik pomocniczy – subwoofer, system AWD, światła mijania
20 Układ przeciwblokujący 60A
21 40A Klakson, dodatkowe światło hamowania, zestaw wskaźników, centralny zamek i elektryczne fotele
22 Wentylator chłodnicy 40/50A
23 40A Podgrzewana szyba tylnych drzwi, przekaźnik świateł postojowych
24 Wentylator 40/50A o wysokiej/niskiej prędkości
25 Bocznica
R2 Przekaźnik do jednostki sterującej silnika i automatycznej skrzyni biegów
R3 Przekaźnik pompy paliwa
R4 Przekaźnik wentylatora chłodnicy
R5 Przekaźnik nr 1 wysoka / niska prędkość wentylatora
R7 Przekaźnik rozrusznika
R8 Przekaźnik nr 2 wysoka / niska prędkość wentylatora
R9 Przekaźnik świateł przeciwmgielnych (reflektory / lampy)
R10 Przekaźnik klimatyzatora
D1 Dioda rozrusznika
D2 Dioda klimatyzatora
Zobacz także:  Mazda CX-5 I (2017) - schematy bezpieczników i przekaźników

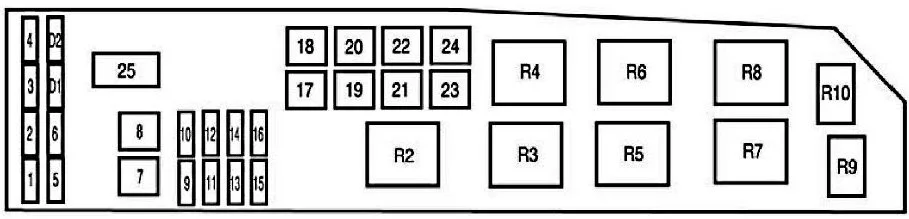

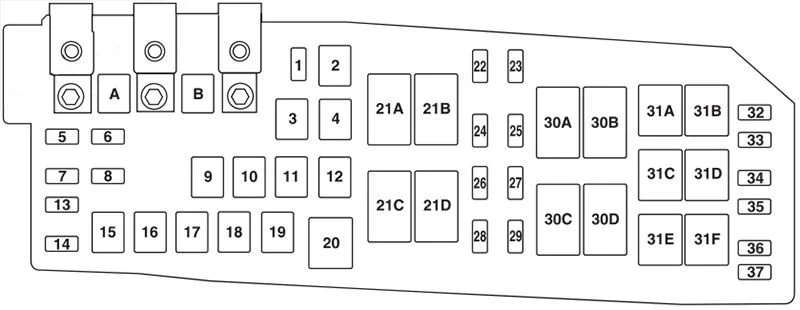

Typ 3

Mazda Tribute (2000-2011) - schematy bezpieczników i przekaźników

Opis

A Moduł elektronicznego wspomagania kierownicy 80A (EPAS)
B 125A Panel bezpieczników w przedziale pasażerskim
1 15A Podgrzewane lustro
2 30A Tylna nagrzewnica
3 20A Gniazda tylne (konsola środkowa)
4 Zapasowy
5 Moduł sterowania układem napędowym 10A (PCM) — obsługuje zasilanie, przekaźnik PCM, odpowietrznik kanistra
6 Generator 15A
7 15A Szyberdach
8 20A światła postojowe przyczepy
9 50A Układ przeciwblokujący (ABS)
10 30A Wycieraczki przednie
11 Rozrusznik 30A
12 Silnik wentylatora 40A
13 Sprzęgło klimatyzatora 10A
14 15A Reflektory przyczepy
15 Zapasowy
16 40A Wentylator chłodzący 1
17 40A Wentylator chłodzący 2
18 20А ABS
19 Fotele elektryczne 30A
20 Przekaźnik napędu klimatyzacji
21A Tylny przekaźnik odmgławiacza
21B Przekaźnik paliwa
21C Przekaźnik wentylatora
21D Przekaźnik PCM
22 20A pompa paliwa
23 Wtryskiwacze paliwa 15A
24 Nieużywany
25 5А ABS
26 15A Cewki zapłonowe
27 Lampka kontrolna awarii podzespołu układu napędowego 10A
28 20A Lampka kontrolna awarii elementu układu napędowego
29 15А PCM
30A Przekaźnik wentylatora chłodzącego 1
30B Przekaźnik rozrusznika
30C Główny przekaźnik wentylatora chłodzącego
30D Przekaźnik wentylatora chłodzącego 2
31A Przekaźnik światła tylnego
31B Nieużywany
31C Przekaźnik przyczepy skrętu w lewo
31D Przekaźnik skrętu w prawo przyczepy
31E Przyczepa
31F Przekaźnik blokady
32 Nieużywany
33 Dioda klimatyzatora
34 Dioda rozrusznika
35 Strat/stop, światła cofania, tylny przekaźnik nagrzewnicy
36 Zapasowy
