Mazda Xedos 6 (1991-1999) - schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mazdy Xedos 6 z lat: 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999.

Mazda Xedos 6, znany również jako Mazda MX-6 w niektórych regionach, to sportowe coupe klasy średniej produkowane przez japońską firmę Mazda w latach 1991-1999. Model ten został zaprojektowany, aby połączyć wydajność i styl, oferując przyjemne doświadczenia jazdy dla miłośników sportowych samochodów.

Mazda Xedos 6 charakteryzowała się smukłą i aerodynamiczną sylwetką, która nadawała jej sportowy wygląd. Miała dwoje drzwi i nisko osadzone nadwozie, co podkreślało jej charakterystyczny design coupe.

W zależności od rynku, model ten był dostępny z różnymi jednostkami napędowymi. Jednym z popularnych silników był czterocylindrowy silnik o pojemności 2.0 lub 2.5 litra. Silniki te oferowały odpowiednią moc i dynamiczną jazdę, co przyciągało miłośników sportowych samochodów.

Wnętrze Mazda Xedos 6 było zaprojektowane w duchu sportowej elegancji, z dobrym wykończeniem i ergonomicznym układem deski rozdzielczej. W zależności od wersji wyposażenia, samochód mógł być wyposażony w różne udogodnienia, takie jak elektrycznie sterowane szyby i lusterka, klimatyzację, system audio i inne funkcje, które podnosiły komfort i wygodę kierowcy i pasażerów.

Zobacz także: Mazda MX-5 I (1989-1997) - schematy bezpieczników i przekaźników

Mazda Xedos 6 była doceniana za swoją precyzyjną i zwinność jazdę, co czyniło ją atrakcyjnym wyborem dla osób ceniących sportową dynamikę. Chociaż model ten był bardziej skoncentrowany na aspekcie sportowym, zapewniał również odpowiednią wygodę podróżowania na dłuższych trasach.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

wyjmij kluczyk ze stacyjki
sprawdź, czy wszystko zostało wyłączone
zawsze wymieniaj bezpieczniki o takim samym amperażu.

Zwany też:

Eunos 500.

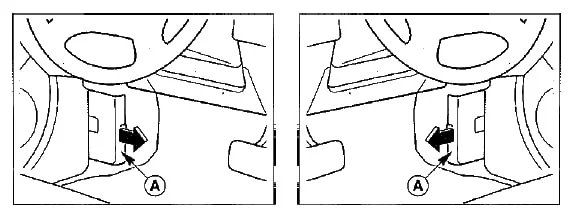

Skrzynka bezpieczników w przedziale pasażerskim

Znajduje się pod panelem na słupku, w pobliżu nogi kierowcy, za osłoną ochronną.

Zobacz także: Mazda 2 III (2021-2023) - schematy bezpieczników i przekaźników

Kierownica po lewej stronie / Kierownica po prawej stronie

Mazda Xedos 6 (1991-1999) - schematy bezpieczników i przekaźników

Opis

A – 15A światła hamowania, klakson, tempomat
B – 15A oświetlenie wnętrza, oświetlenie bagażnika, system ostrzegawczy
C – rezerwa 15A, zapasowy bezpiecznik
D – 30A – układ napędowy zamka drzwi (centralny zamek)
E – system audio 15A, zapalniczka, lusterka zewnętrzne, antena
F – 15A szyberdach
G – rezerwa 15A, zapasowy bezpiecznik
H – 30A elektryczne szyby
I – 15A zestaw wskaźników, bieg wsteczny
J – kierunkowskazy 15A
K – system zarządzania silnikiem 15A
L – 20A środek do czyszczenia reflektorów
M – 15A Tylne światło przeciwmgłowe
N – 20A wycieraczki i spryskiwacze
O – Fotelik elektryczny 15A

Przekaźniki można umieścić pod deską rozdzielczą (kierunkowskazy itp.)

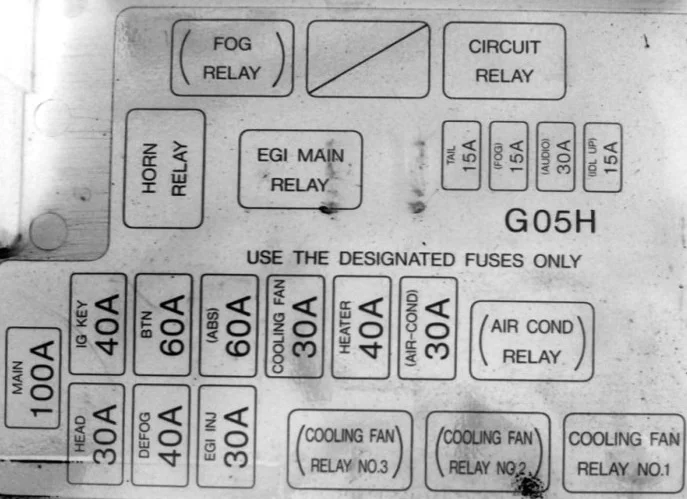

Skrzynka bezpieczników komory silnika

Montowana po lewej stronie komory silnika, obok akumulatora.

Mazda Xedos 6 (1991-1999) - schematy bezpieczników i przekaźników

Opis

MAIN – główny bezpiecznik 100 A
HEAD – reflektory 30A
DEFOG – 40A ogrzewanie tylnej szyby
EJI INJ – układ wtrysku paliwa 30A
F.FOG RELAY – przekaźnik przednich świateł przeciwmgłowych
COLING FAG RELAY NO1 – przekaźnik wentylatora chłodnicy
IG KEY – 40A Radio, szyberdach, przyrządy, windy szyberdachu
BTN – 60A zamki do drzwi, elektrycznie sterowane fotele
ABS – 60A Układ zapobiegający blokowaniu się hamulców (ABS)
COLING FAG – wentylator chłodzący 30A
HEATER – nagrzewnica 40A, klimatyzator
AIR COND – klimatyzator 30A
AIR COND RELAY – przekaźnik klimatyzacji
HORN RELAY – przekaźnik klaksonu
TAIL – tył pojazdu 15A
DIM LH – lewe światło mijania 15A
DIM RH – prawe światło mijania 15 A
R.FOG – tylne światła przeciwmgłowe 15A
COMB SW – 15A do przełączników kierownicy i wycieraczek
R.FOG RELAY – przekaźnik tylnych świateł przeciwmgłowych
EGI MAIN RELAY – przekaźnik sterujący silnikiem
CIRCUIT RELAY – przekaźnik pompy paliwa

Zobacz także: Mazda Titan (1989-2000) - schematy bezpieczników i przekaźników

Poszczególne elementy można również montować poza tą jednostką, na przykład przekaźniki PTF znajdują się mniej więcej w obszarze górnej rury między chłodnicą a silnikiem na nadwoziu.

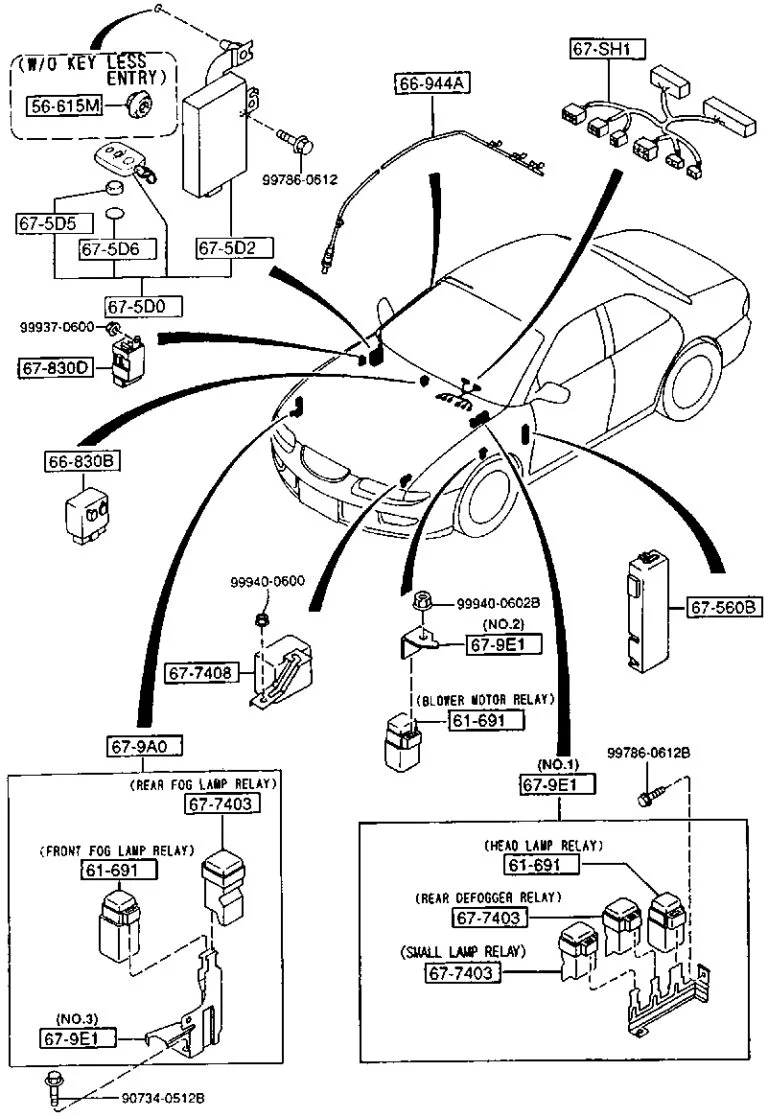

położenie przekaźnika

Mazda Xedos 6 (1991-1999) - schematy bezpieczników i przekaźników
