Mazda CX-5 II (2023) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mazdy CX-5 II z lat: 2023.

Mazda CX-5 II to druga generacja popularnego kompaktowego crossovera SUV produkowanego przez japońską firmę Mazda. Model ten został wprowadzony na rynek w 2017 roku i jest kontynuacją serii CX-5 po pierwszej generacji.

Mazda CX-5 II została całkowicie odświeżona w porównaniu z poprzednią generacją. Samochód prezentuje nowocześniejszy wygląd zgodny z filozofią projektowania Mazdy znaną jako KODO – Dusza Ruchu. Charakteryzuje się bardziej muskularnymi i dynamicznymi liniami, które nadają mu sportowy charakter.

Wnętrze Mazdy CX-5 II zostało znacznie poprawione w stosunku do poprzedniej generacji. Oferuje bardziej nowoczesny układ deski rozdzielczej, wyższą jakość materiałów wykończeniowych i większy nacisk na ergonomię i komfort podróżowania zarówno dla kierowcy, jak i pasażerów.

Mazda CX-5 II oferuje różne jednostki napędowe, w tym benzynowe i wysokoprężne, które zapewniają zarówno wydajność, jak i efektywność paliwową, jednocześnie spełniając coraz bardziej restrykcyjne normy emisji spalin.

Jednym z wyróżniających elementów Mazdy CX-5 II jest jej dynamiczne prowadzenie. Samochód posiada precyzyjny układ kierowniczy i dobrze wyważone zawieszenie, co przekłada się na pewność i przyjemność z jazdy zarówno na drodze, jak i w mieście.

Mazda CX-5 II wyposażona jest w zaawansowane technologie i systemy bezpieczeństwa, które podnoszą poziom bezpieczeństwa jazdy. Należą do nich m.in. system aktywnego hamowania w nagłych wypadkach, asystent utrzymania pasa ruchu, adaptacyjny tempomat i wiele innych.

Zobacz także:  Mazda CX-50 (2023) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

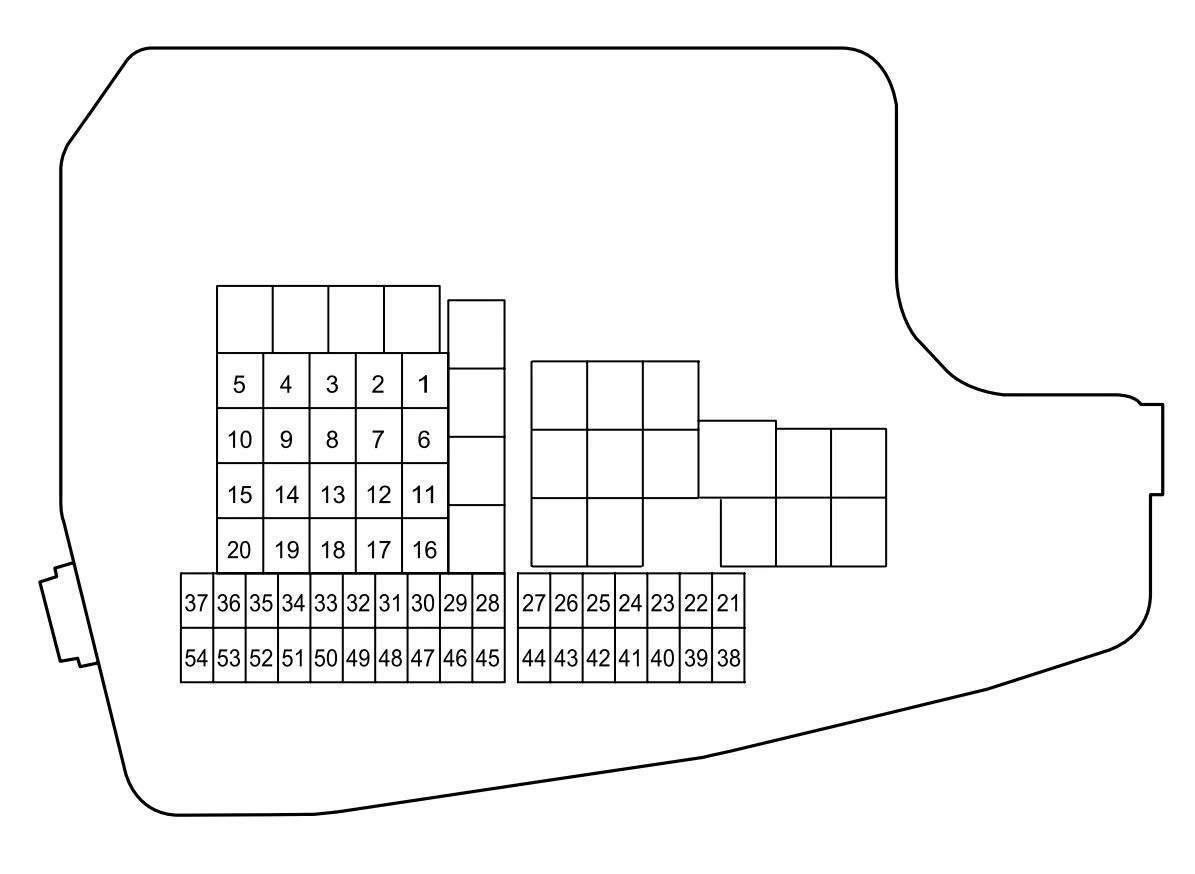

Skrzynka bezpieczników w komorze silnika

Mazda CX-5 II (2023) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 50 A Do ochrony różnych obwodów
2 30 A Do ochrony różnych obwodów
3 30 A Układ sterowania silnikiem  (niektóre modele)
4 20 A Układ sterowania silnikiem
5 30 A Zasilanie okien
6 20 A Tylne ogrzewanie
7 40 A Wentylator chłodzący  (niektóre modele)
8 20 A Odmrażacz wycieraczek przedniej szyby  (niektóre modele)
9 30 A Odmgławiacz tylnej szyby
10 40 A Do ochrony różnych obwodów
11 20 A Elektryczny hamulec postojowy (EPB) (prawy)
12 20 A Elektryczny hamulec postojowy (EPB) (lewy)
13 30 A System nagłośnieniowy
14 30 A Wentylator chłodzący  (niektóre modele)
15 40 A Układ sterowania silnikiem
16 50 A ABS;

Dynamiczny system kontroli stabilności.

17 40 A Wentylator chłodzący  (niektóre modele)
18 20 A Wycieraczka i spryskiwacz przedniej szyby
19 40 A Klimatyzator
20 30 A Wentylator chłodzący  (niektóre modele)
21 7,5 A Układ sterowania silnikiem
22 15 A Do ochrony różnych obwodów
23 7,5 A System nagłośnieniowy
24 7,5 A Zestaw wskaźników
25 15 A Układ sterowania silnikiem
26 15 A Układ sterowania silnikiem
27 15 A Układ sterowania silnikiem  (niektóre modele)
28 15 A Układ sterowania skrzynią biegów;

Stacyjka.

29 20 A
30 7,5 A Klimatyzator
31 15 A Układ sterowania skrzynią biegów
32 15 A Klakson
33 15 A Wycieraczka tylnej szyby
34 20 A Światła drogowe reflektorów
35 15 A Podgrzewana kierownica (niektóre modele)
36 15 A Światła przeciwmgielne  (niektóre modele)
37 7,5 A Układ sterowania silnikiem
38 15 A Światła mijania (lewe)
39 15 A Układ sterowania silnikiem  (niektóre modele)
40 15 A Do ochrony różnych obwodów
41 10 A Klaster instrumentów, licznik
42 7,5 A Poduszka powietrzna
43 15 A System nagłośnieniowy
44 25 A Model wyposażony w system Bose Sound System (niektóre modele)
45 30 A ABS;

Dynamiczny system kontroli stabilności.

46 15 A Układ paliwowy  (niektóre modele)
47 25 A Podgrzewacz paliwa (niektóre modele)
48 15 A Tylne światła;

Oświetlenie tablicy rejestracyjnej;

Światła postojowe.

49 25 A Układ sterowania silnikiem  (niektóre modele)
50 25 A Migacze ostrzegawcze;

Kierunkowskazy;

Światła postojowe.

51 15 A Światła mijania (prawe)
52 25 A Gniazda akcesoriów
53 10 A Światła stopu
54 25 A Do ochrony różnych obwodów

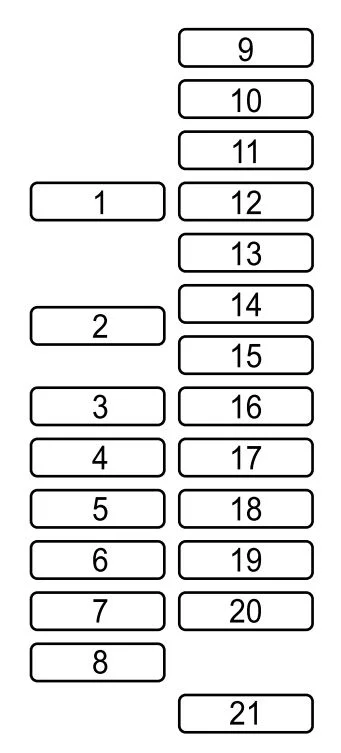

Skrzynka bezpieczników w przedziale pasażerskim

(Lewa strona)

Mazda CX-5 II (2023) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 30 A Fotel elektryczny  (niektóre modele)
2 30 A Okna elektryczne
3 15 A Gniazda akcesoriów
4 25 A Okna elektryczne
5 15 A Zaczep przyczepy  (niektóre modele)
6 25 A Elektryczne zamki do drzwi
7 20 A Podgrzewanie siedzeń  (niektóre modele)
8 10 A Szyberdach (niektóre modele)
9 15 A Gniazda akcesoriów
10 7,5 A Kontrola lusterkami bocznymi
11 15 A Gniazdo akcesoriów
12 15 A Układ sterowania silnikiem  (niektóre modele)
13 15 A Układ sterowania silnikiem  (niektóre modele)
14 15 A Gniazda akcesoriów
15 7,5 A Gniazdo zasilania USB  (niektóre modele)
16 20 A Elektryczna klapa załadowcza  (niektóre modele)
17 7,5 A Odmgławiacz lusterek  (niektóre modele)
18 20 A Ogrzewacz tylnych siedzeń  (niektóre modele)
19 15 A Do ochrony różnych obwodów
20 7,5 A Wskaźnik zmiany biegów skrzyni automatycznej
21 30 A Fotel elektryczny (niektóre modele)
