Mazda Demio (DW) (1996-2003) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mazdy Demio (DW) z lat: 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003. Mazda Demio (DW) w rzeczywistości była drugą generacją tego kompaktowego hatchbacka produkowanego przez japońską firmę Mazda. Model ten był wytwarzany od 1996 do 2003 roku i był znany jako Mazda […]

07/31/2023
Czas czytania: 3 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mazdy Demio (DW) z lat: 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003.

Mazda Demio (DW) w rzeczywistości była drugą generacją tego kompaktowego hatchbacka produkowanego przez japońską firmę Mazda. Model ten był wytwarzany od 1996 do 2003 roku i był znany jako Mazda Demio na wielu rynkach, ale na niektórych został sprzedany jako Mazda 121.

Mazda Demio (DW) została zaprojektowana jako praktyczny i ekonomiczny samochód miejski, oferujący wydajność paliwową i komfort przy niewielkich wymiarach zewnętrznych. Samochód prezentował prosty, ale atrakcyjny design, typowy dla kompaktowych hatchbacków lat 90.

Wnętrze Demio było funkcjonalne i ergonomiczne, zapewniając wygodne miejsce dla kierowcy i pasażerów. Mimo swojego kompaktowego rozmiaru, samochód oferował sporo przestrzeni w kabinie i bagażniku.

Mazda Demio (DW) była dostępna z różnymi jednostkami napędowymi, głównie benzynowymi. Silniki te były zaprojektowane z myślą o oszczędności paliwa i niskich emisjach spalin.

Charakterystyczną cechą Mazdy Demio (DW) było jej przyjemne prowadzenie. Samochód miał lekką i precyzyjną kierownicę oraz dobrze wyważone zawieszenie, które przekładało się na łatwość prowadzenia i zwrotność, idealne dla miejskich dróg.

Zobacz także:  Mazda 3 I (2009) - schematy bezpieczników i przekaźników

W ciągu swojej produkcji Mazda Demio zdobyła popularność na wielu rynkach, dzięki swojej kompaktowej wielkości, praktyczności i oszczędności. Po zakończeniu produkcji drugiej generacji w 2003 roku, Mazda kontynuowała rozwijanie tej linii modelowej i wprowadziła kolejne generacje Demio, które stały się jeszcze bardziej zaawansowanymi, eleganckimi i ekonomicznymi samochodami miejskimi.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

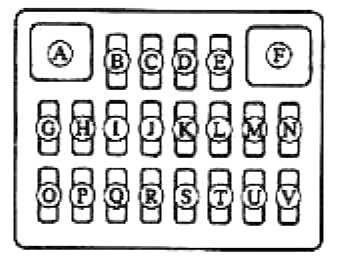

Skrzynka bezpieczników w przedziale pasażerskim

Mazda Demio (DW) (1996-2003) - schematy bezpieczników i przekaźników

Umieszczony pod osłoną ochronną, na dole deski rozdzielczej obok drążka kierowniczego.

Mazda Demio (DW) (1996-2003) - schematy bezpieczników i przekaźników

Opis

A 40A – Silnik dmuchawy nagrzewnicy
NA* 30A – Wentylator chłodzący
NA** 15А – elektryczne szyby
B* 15А – Alarm
C** 15А – Gniazda do podłączenia dodatkowych urządzeń (zapalniczka) , zegar, radiomagnetofon, sterowanie lusterkiem
D* 20А – Ogrzewana tylna szyba
E* 10A – Podgrzewane lusterka
E** 10A – Wymiary, podświetlenie numerów, światła postojowe, podświetlenie zestawu wskaźników
F 40A – ABS
G * 15А – Szyberdach
G ** 20А – Wycieraczki i spryskiwacze
H* 15A – Klimatyzacja
H** 20А – Ogrzewana tylna szyba
I * 20А – Wycieraczki i spryskiwacze
I ** 15А – Szyberdach
J 30А – Przednie drzwi ze szkła elektrycznego
k 30А – Elektryczne szyby tylnych drzwi
L 10А – Wycieraczka i spryskiwacz szyby tylnych drzwi
M 15A – Kierunkowskazy, światła cofania, kierunkowskazy
N 15A – System zarządzania silnikiem
O* 15А – Gniazda do podłączenia dodatkowych urządzeń (zapalniczka) , zegar, radiomagnetofon, sterowanie lusterkiem
O** 30A – Wentylator chłodzący
R* 10A– Wymiary, podświetlenie numerów, światła postojowe, podświetlenie zestawu wskaźników
P ** 15А – Alarm
Q* 10A – Wymiary, podświetlenie numerów, światła postojowe, podświetlenie zestawu wskaźników
Q** 20A – Klimatyzacja
R 20А – Dodatkowy wentylator klimatyzatora
S 20A – Wymiary, bezpiecznik ILLUMI, przednie światła przeciwmgielne
T 20А – Centralny zamek
u 10A – Oświetlenie bagażnika, światła hamowania, sygnał dźwiękowy
V 10A – Oświetlenie wnętrza, głośniki, EGIC/U, oświetlenie bagażnika
Zobacz także:  Mazda 2 II DE (2013) - schematy bezpieczników i przekaźników
* – Samochody z kierownicą po lewej stronie
** – Samochody z kierownicą po prawej stronie

Skrzynka bezpieczników komory silnika

Montowany po lewej stronie komory silnika, obok akumulatora.

Opis

  • ABS – ABS
  • HEAD – Reflektory
  • INJ – Układ wtrysku paliwa
  • MAIN – Główny bezpiecznik
  • IG KEY – Zapalniczka, silnik, zestaw wskaźników, tylna wycieraczka, podgrzewana tylna szyba, przednia wycieraczka, szyberdach, elektryczne szyby, klimatyzacja
  • BTN – Oświetlenie wnętrza, centralny zamek, światła hamowania, światła pozycyjne
  • HEATER – Grzałka
Zobacz także:  Mazda CX-3 (2018) - schematy bezpieczników i przekaźników



Przekaźniki

Przekaźniki instaluje się poza powyższymi puszkami, np.:

  • przekaźnik klimatyzatora i wentylator skraplacza klimatyzatora
  • przekaźnik wentylatora nagrzewnicy
  • przekaźnik wycieraczek w samej klamce
  • reszta jest w kabinie pod deską rozdzielczą.
