Mazda CX-3 (2018) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mazdy CX-3 z lat: 2018. Mazda CX-3 to kompaktowy crossover SUV produkowany przez japońską firmę Mazda. Model ten został wprowadzony na rynek w 2015 roku i stał się popularnym wyborem w segmencie kompaktowych SUV-ów. Mazda CX-3 wyróżnia się atrakcyjnym i dynamicznym designem, który […]

07/29/2023
Czas czytania: 3 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mazdy CX-3 z lat: 2018.

Mazda CX-3 to kompaktowy crossover SUV produkowany przez japońską firmę Mazda. Model ten został wprowadzony na rynek w 2015 roku i stał się popularnym wyborem w segmencie kompaktowych SUV-ów.

Mazda CX-3 wyróżnia się atrakcyjnym i dynamicznym designem, który jest zgodny z filozofią projektowania Mazdy, znanej jako KODO – Dusza Ruchu. Samochód prezentuje charakterystyczne linie i szczegóły, które przyciągają wzrok i wyróżniają go na tle konkurencji.

Wnętrze Mazdy CX-3 charakteryzuje się wysoką jakością materiałów i starannym wykonaniem. Deska rozdzielcza jest ergonomicznie zaprojektowana, a siedzenia są wygodne, zapewniając przyjemne doznania podczas jazdy.

Mazda CX-3 jest dostępna w różnych wersjach wyposażenia, które oferują różne opcje technologiczne i bezpieczeństwa. W zależności od wersji, samochód może być wyposażony w zaawansowane systemy asystujące kierowcy, systemy bezpieczeństwa aktywnego, a także opcje multimedialne i łączności.

Pod maską Mazda CX-3 oferuje różne jednostki napędowe, w tym benzynowe i wysokoprężne, zapewniające różne poziomy mocy i osiągów. To umożliwia klientom wybór silnika odpowiedniego dla ich preferencji i stylu jazdy.

Zobacz także:  Mazda 3 II BL (2012-2013) - schematy bezpieczników i przekaźników

Jazda Mazdą CX-3 charakteryzuje się dynamicznym prowadzeniem i odpowiednim komfortem, co sprawia, że jest to przyjemny samochód do codziennego użytku w mieście i na krótszych trasach.

Mazda CX-3 zdobyła uznanie za swoją kompaktową wielkość, wszechstronność, atrakcyjny design oraz zaawansowane technologie, które są dostępne w tej klasie samochodów.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

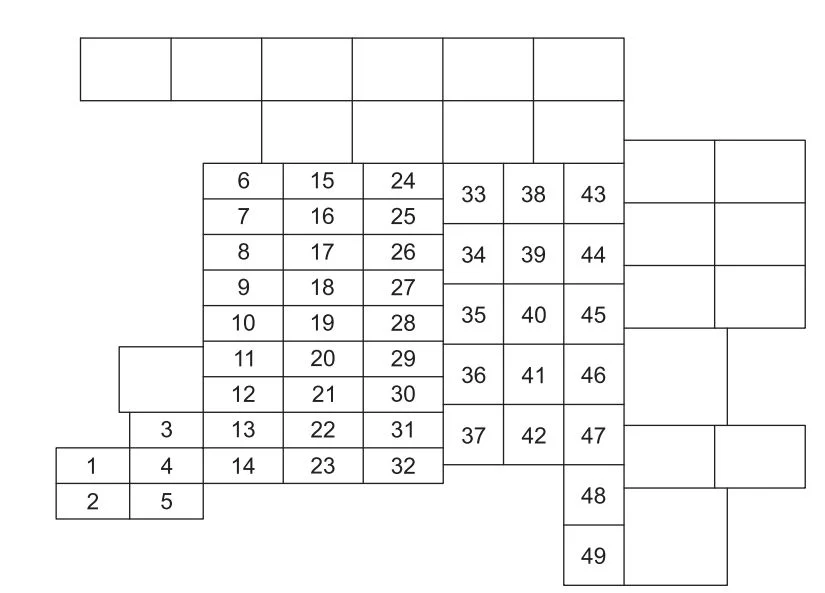

Komora silnika

Mazda CX-3 (2018) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 15 A Do ochrony różnych obwodów
2 7,5 A Układ sterowania silnikiem
3 10 A Szyberdach (niektóre modele)
4 15 A Światło górne
5 7,5 A Układ sterowania silnikiem
6 15 A System nagłośnieniowy
7 10 A Klaster instrumentów, licznik
8 7,5 A Poduszka powietrzna
9 7,5 A Zestaw wskaźników (niektóre modele)
10 7,5 A System nagłośnieniowy
11 15 A Układ sterowania silnikiem
12 15 A Układ sterowania silnikiem
13 15 A Układ sterowania silnikiem
14 25 A System nagłośnieniowy
15 7,5 A Klimatyzator (niektóre modele)
16 15 A Układ sterowania skrzynią biegów (niektóre modele)
17 15 A Układ sterowania skrzynią biegów (niektóre modele)
18 25 A Elektryczne zamki do drzwi
19 20 A Reflektor (prawy)
20 7,5 A Układ sterowania silnikiem
21 20 A Tylne światła;

Oświetlenie tablicy rejestracyjnej;

Światła postojowe.

22 15 A Podgrzewana kierownica (niektóre modele)
23 25 A Światło górne
24 15 A Światła przeciwmgielne (niektóre modele)
25 20 A
26 10 A Światła stopu
27 15 A Klakson
28 20 A Reflektor (lewy)
29 30 A ABS;

System dynamicznej kontroli stabilności (niektóre modele).

30 15 A Światła awaryjne;

Kierunkowskazy.

31 15 A System paliwowy
32 25 A
33 20 A Wycieraczka szyby przedniej
34 50 A Do ochrony różnych obwodów
35 30 A
36 30 A
37 50 A ABS;

System dynamicznej kontroli stabilności (niektóre modele).

38 20 A Układ sterowania silnikiem (niektóre modele)
39
40 30 A
41 40 A Wentylator chłodzący
42 40 A Układ sterowania silnikiem
43 60 A
44 40 A Odmgławiacz tylnej szyby
45 30 A Do ochrony różnych obwodów
46 30 A Układ sterowania silnikiem
47 40 A Klimatyzator
48 30 A Okna elektryczne
49 40 A

Przedział pasażerski

Skrzynka bezpieczników znajduje się po lewej stronie pojazdu, pod deską rozdzielczą, w pobliżu drzwi.

Mazda CX-3 (2018) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1
2
3
4
5 15 A Gniazda akcesoriów
6
7 7,5 A Wskaźnik zmiany biegów AT (niektóre modele)
8 7,5 A Zasilanie lusterek bocznych
9
10 25 A Okna elektryczne
11 15 A Wycieraczka i spryskiwacz tylnej szyby
12 30 A Fotel elektryczny (niektóre modele)
13
14 15 A
15 20 A Miejsce do siedzenia (niektóre modele)
16 7,5 A Odmgławiacz lusterek (niektóre modele)
