Mazda CX-3 (2014-2015) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mazdy CX-3 z lat: 2014, 2015. Mazda CX-3 to kompaktowy crossover SUV produkowany przez japońską firmę Mazda. Model ten został wprowadzony na rynek w 2015 roku i jest jednym z popularnych pojazdów w segmencie małych SUV-ów. Mazda CX-3 charakteryzuje się nowoczesnym i atrakcyjnym […]

07/28/2023
Czas czytania: 3 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mazdy CX-3 z lat: 2014, 2015.

Mazda CX-3 to kompaktowy crossover SUV produkowany przez japońską firmę Mazda. Model ten został wprowadzony na rynek w 2015 roku i jest jednym z popularnych pojazdów w segmencie małych SUV-ów.

Mazda CX-3 charakteryzuje się nowoczesnym i atrakcyjnym designem, który odzwierciedla filozofię projektowania Mazdy, znanej jako KODO – Dusza Ruchu. Samochód prezentuje dynamiczne linie, agresywny grill i wyraziste reflektory, co nadaje mu sportowy i elegancki wygląd.

Wnętrze Mazdy CX-3 jest starannie zaprojektowane, aby zapewnić komfort i wygodę zarówno kierowcy, jak i pasażerom. Materiały użyte we wnętrzu są wysokiej jakości, a układ deski rozdzielczej jest ergonomiczny, umożliwiając łatwy dostęp do różnych funkcji.

Mazda CX-3 jest dostępna z różnymi jednostkami napędowymi, w tym benzynowymi i wysokoprężnymi. Silniki te oferują zbalansowaną kombinację osiągów i ekonomiczności, co czyni CX-3 odpowiednim wyborem dla osób poszukujących dynamicznego crossovera, który jest oszczędny w eksploatacji.

Model ten oferuje również zaawansowane technologie i systemy bezpieczeństwa, takie jak system nagłego hamowania, asystent pasa ruchu, adaptacyjny tempomat i wiele innych, które podnoszą poziom bezpieczeństwa i ułatwiają prowadzenie.

Mazda CX-3 jest popularna zarówno na rynkach miejskich, jak i wiejskich, ponieważ jej kompaktowe rozmiary sprawiają, że jest łatwa w prowadzeniu w zatłoczonych miastach, a jednocześnie oferuje odpowiednią przestrzeń dla pasażerów i bagażu.

Zobacz także:  Mazda 3 II BL (2011) - schematy bezpieczników i przekaźników

W 2020 roku Mazda wprowadziła odświeżoną wersję CX-3, która wprowadziła pewne ulepszenia w designie, wyposażeniu i technologiach.

Podsumowując, Mazda CX-3 to kompaktowy crossover SUV, który wyróżnia się atrakcyjnym wyglądem, komfortowym wnętrzem, dobrą wydajnością i zaawansowanymi technologiami. Jest to popularny wybór dla osób poszukujących wszechstronnego i stylowego pojazdu, który doskonale sprawdza się zarówno w mieście, jak i na dłuższych trasach.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

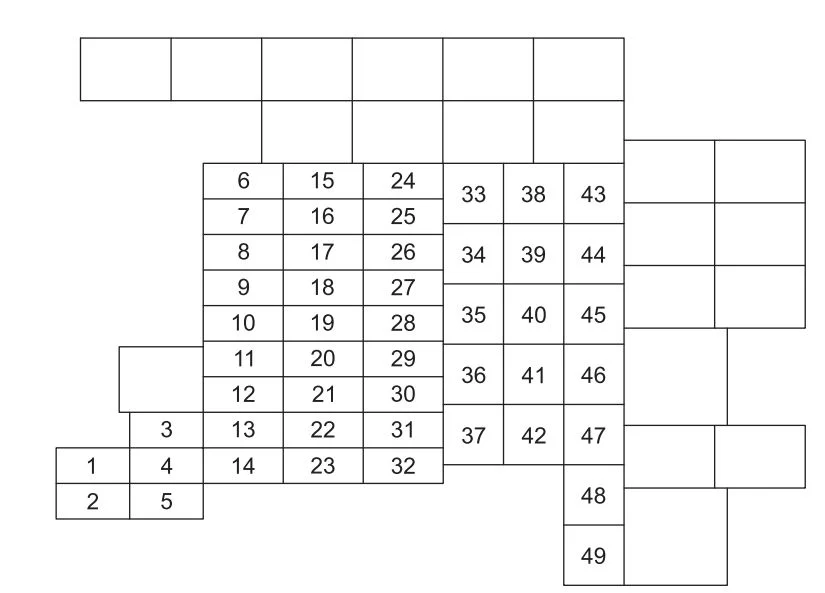

Komora silnika

Mazda CX-3 (2014-2015) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 15 A Do ochrony różnych obwodów
2 7,5 A Układ sterowania silnikiem
3 10 A Szyberdach
4 15 A Światło górne
5 7,5 A Układ sterowania silnikiem
6 15 A System nagłośnieniowy
7 10 A Klaster instrumentów, licznik
8 7,5 A Poduszka powietrzna
9 7,5 A Zestaw wskaźników (niektóre modele)
10 7,5 A System nagłośnieniowy
11 15 A Układ sterowania silnikiem
12 15 A Układ sterowania silnikiem
13 15 A Układ sterowania silnikiem
14 25 A System nagłośnieniowy
15 7,5 A Klimatyzator (niektóre modele)
16 15 A Układ sterowania skrzynią biegów (niektóre modele)
17 15 A Układ sterowania skrzynią biegów (niektóre modele)
18 25 A Elektryczne zamki do drzwi
19 20 A Reflektor (prawy)
20 7,5 A Układ sterowania silnikiem
21 20 A Światła tylne;

Światła tablicy rejestracyjnej;

Światła pozycyjne.

22
23 25 A Światło górne
24 15 A Przednie światła przeciwmgielne (niektóre modele)
25 20 A Spryskiwacz reflektorów (niektóre modele)
26 10 A Światła hamowania;

Tylne światło przeciwmgielne (niektóre modele).

27 15 A Klakson
28 20 A Reflektor (lewy)
29 30 A ABS;

System dynamicznej kontroli stabilności (niektóre modele).

30 15 A Światła awaryjne;

Kierunkowskazy.

31 15 A Układ paliwowy (niektóre modele)
32 25 A Podgrzewacz paliwa (niektóre modele)
33 20 A Wycieraczka szyby przedniej
34 50 A Do ochrony różnych obwodów
35 30 A
36 30 A
37 50 A ABS;

System dynamicznej kontroli stabilności (niektóre modele).

38 20 A Układ sterowania silnikiem (niektóre modele)
39
40 30 A
41 40 A Wentylator chłodzący (niektóre modele)
42 40 A Układ sterowania silnikiem
43 60 A Układ wspomagania kierownicy (niektóre modele)
44 40 A Odmgławiacz tylnej szyby
45 30 A Do ochrony różnych obwodów
46 30 A Układ sterowania silnikiem (niektóre modele)
47 40 A Klimatyzator
48 30 A Okna elektryczne
49 40 A Do ochrony różnych obwodów (niektóre modele)

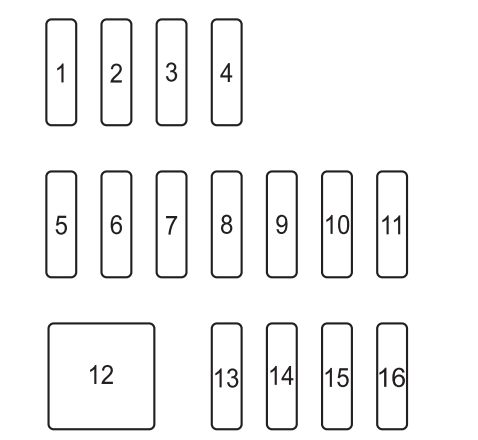

Przedział pasażerski

Skrzynka bezpieczników znajduje się po lewej stronie pojazdu, pod deską rozdzielczą, w pobliżu drzwi.

Mazda CX-3 (2015) - skrzynka bezpieczników i przekaźników

Numer Ampery [A] Opis
1
2
3
4
5 15 A Gniazda akcesoriów
6
7 7,5 A Wskaźnik zmiany biegów AT (niektóre modele)
8 7,5 A Zasilanie lusterek bocznych
9
10 25 A Okna elektryczne
11 15 A Wycieraczka i spryskiwacz tylnej szyby
12
13
14 15 A Elektroniczna blokada kierownicy
15 20 A Podgrzewanie siedzeń (niektóre modele)
16 7,5 A Odmgławiacz lusterek bocznych (niektóre modele)
