Lexus GS 300 (S140) (1991-1997) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Lexusa GS 300 (S140) z lat: 1991, 1992, 1993, 1994, 1995, 1996, 1997. Sprawdzanie oraz wymiana bezpieczników Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc […]

10/03/2023
Czas czytania: 5 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Lexusa GS 300 (S140) z lat: 1991, 1992, 1993, 1994, 1995, 1996, 1997.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Przedział pasażerski

Lexus GS 300 (S140) (1991-1997) - schematy bezpieczników i przekaźników

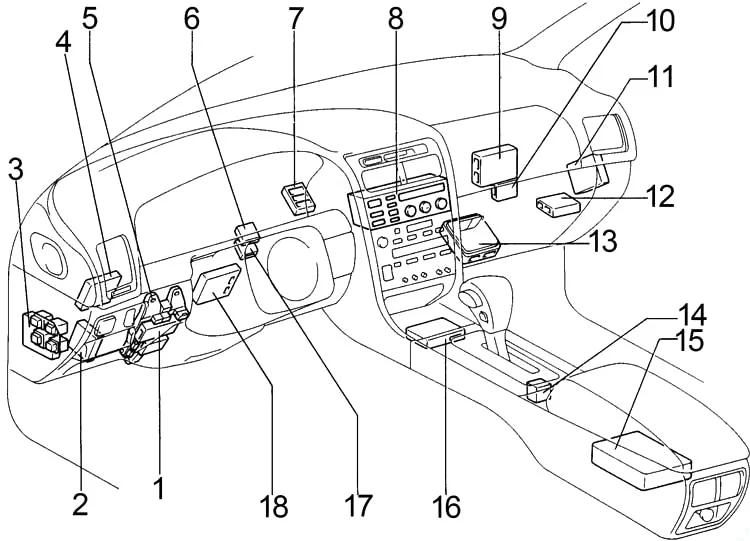

  1. Przekaźnik integracyjny
  2. Przekaźnik świateł do jazdy dziennej
  3. Skrzynka przekaźnikowa
  4. ECU odstraszania kradzieży
  5. Skrzynka bezpiecznikowa
  6. Przekaźnik wycieraczek
  7. J/B №3
  8. Zespół sterowania klimatyzacją
  9. ECU trakcji (z kontrolą trakcji)
  10. Wzmacniacz blokady klimatyzacji
  11. ABS i Traction ECU (z kontrolą trakcji)
    ABS ECU (bez kontroli trakcji)
  12. Przekaźnik sterujący silnika dmuchawy
  13. Moduł sterujący silnika (silnik i elektronicznie sterowany ECU skrzyni biegów)
  14. ECU blokady zmiany biegów
  15. Zespół czujnika środkowej poduszki powietrznej
  16. ECU tempomatu
  17. PPS ECU
  18. Teleskopowy sterownik przechyłu i zasilania



Lexus GS 300 (S140) (1991-1997) - schematy bezpieczników i przekaźników

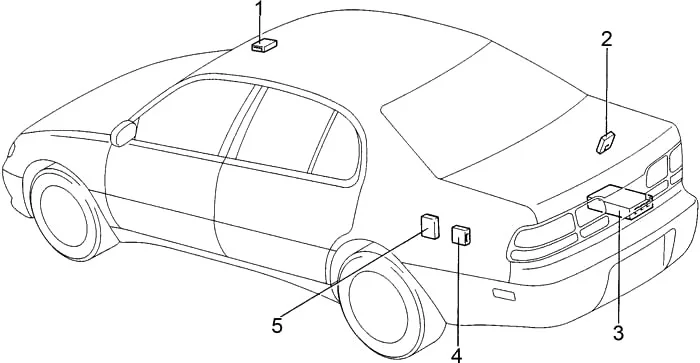

  1. Przekaźnik kontroli szyberdachu
  2. Bezprzewodowy zamek do drzwi ECU
  3. Wzmacniacz komponentowy stereo
  4. Silnik i przekaźnik automatycznej anteny
  5. ECU pompy paliwa



Schemat skrzynki bezpieczników tablicy rozdzielczej

Skrzynka bezpieczników znajduje się za pokrywą po lewej stronie kolumny kierownicy.

Lexus GS 300 (S140) (1991-1997) - schematy bezpieczników i przekaźników

Rewers

Lexus GS 300 (S140) (1991-1997) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 15 Ogrzewanie siedzeń
2 20 System blokady zmiany biegów, wysoko zamontowane światło stopu, tempomat, układ przeciwblokujący, system kontroli trakcji, wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa, światła stopu
3 15 Odmgławiacz tylnej szyby i lusterka wstecznego, system sterowania nagrzewnicą, system klimatyzacji, wskaźniki i mierniki, wskaźniki przypomnienia o serwisie i brzęczyki ostrzegawcze (z wyjątkiem lamp ostrzegawczych rozładowania i otwartych drzwi), system ładowania, wskaźnik automatycznej skrzyni biegów, światła cofania, dzień system świateł do jazdy
4 10 System blokady zmiany biegów, telefon, system blokady drzwi dla pasażera SEAT , system pasów SEAT , system przeciwblokujący, system sterowania wspomaganiem kierownicy, system kontroli trakcji, system tempomatu, przełącznik wyboru wzorca jazdy, system kontroli przechyłu i teleskopu, antena mocy , elektroniczny system wentylatora chłodzącego, oświetlenie tablicy przyrządów, automatyczny system sterowania oświetleniem, system sterowania blokadą drzwi elektrycznych
5 15 Zegar, system klimatyzacji, radio, magnetofon kasetowy, odtwarzacz płyt kompaktowych, system blokady zmiany biegów, SRS, przednie i tylne zapalniczki, system sterowania blokadą drzwi, system sterowania lusterkiem wstecznym, antena mocy, zabezpieczenie przed kradzieżą
6
7 10 Włącz światła sygnalizacyjne i wskaźnik
8 15 1991-1993: Wycieraczki i spryskiwacze przedniej szyby, środek do czyszczenia reflektorów
20 1994-1997: Wycieraczki i spryskiwacze przedniej szyby, środek do czyszczenia reflektorów
9 7,5 Wskaźnik automatycznej skrzyni biegów, system sterowania nagrzewnicą, wyłącznik awaryjny, oświetlenie schowka, tylne popielniczki, zegar, przednie światło zapalniczki, radio, magnetofon kasetowy, odtwarzacz płyt kompaktowych, przełącznik wyboru wzorca jazdy, oświetlenie tablicy przyrządów, system świateł do jazdy dziennej
10 7,5 Poduszka powietrzna SRS
11 10 Światła tablicy rejestracyjnej, światła postojowe, światła tylne
12 10 Odmgławiacz zewnętrznego lusterka wstecznego
13 30 Szyberdach, okno elektryczne, SEAT, zabezpieczenie przed kradzieżą, przechylanie i teleskopowe zasilanie, główny przekaźnik zasilania
14 40 Odmgławiacz tylnej szyby, bezpiecznik „MIR HTR”
Przekaźnik
R1 Przekaźnik integracyjny
Przekaźniki z tyłu
R1 Krótka szpilka
R2 Światła tylne
R3 Odmgławiacz
Zobacz także:  Lexus LS 430 (XF30) (2000-2006) - schematy bezpieczników i przekaźników

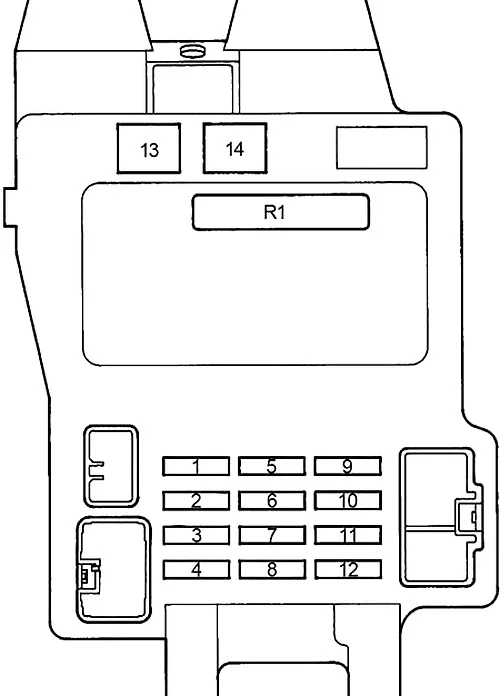

Skrzynka przekaźników przedziału pasażerskiego

Lexus GS 300 (S140) (1991-1997) - schematy bezpieczników i przekaźników

Numer Przekaźnik
R1 Włącz migacz sygnału
R2 System świateł do jazdy dziennej №4
R3 Światła przeciwmgielne
R4 Zasilanie główne



Komora silnika

Lexus GS 300 (S140) (1991-1997) - schematy bezpieczników i przekaźników

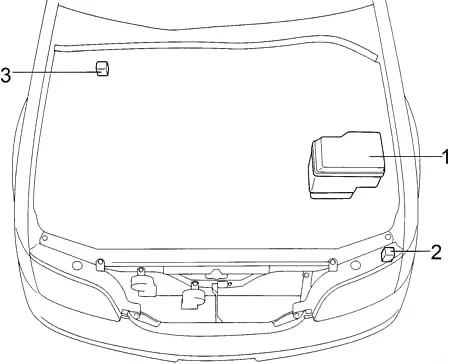

  1. Skrzynka bezpiecznikowa
  2. Przekaźnik czyszczenia reflektorów
  3. Przekaźnik elektromagnetyczny trakcji

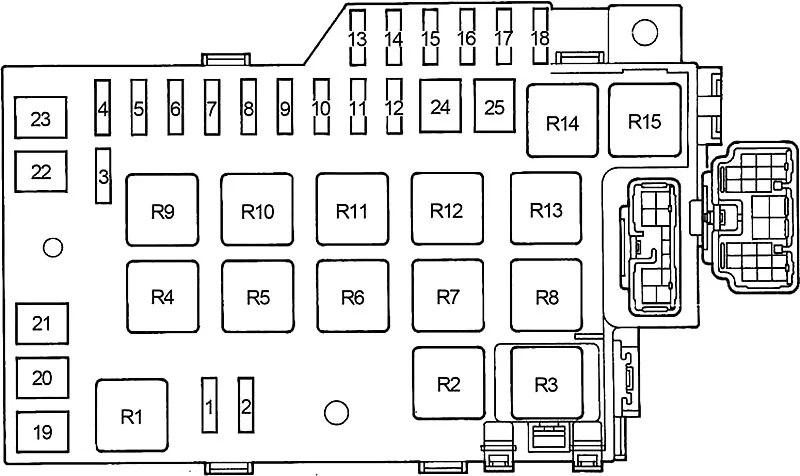

Schemat skrzynki bezpieczników w komorze silnika

Lexus GS 300 (S140) (1991-1997) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 15 Światła przeciwmgielne
2 7,5 System świateł do jazdy dziennej
3 10 System kontroli trakcji
4 10 Oświetlenie wewnętrzne, oświetlenie próżności, elektryczny system szyberdachu, tempomat, lampka ostrzegawcza otwartych drzwi, oświetlenie osobiste, oświetlenie bagażnika, oświetlenie sufitowe drzwi, reflektory, lampka stacyjki, zegar, układ przeciwblokujący, antena mocy, radio, ryglowanie za pomocą bezprzewodowego systemu zdalnego sterowania, systemu antykradzieżowego;
5 7,5 Blokowanie za pomocą bezprzewodowego systemu zdalnego sterowania, systemu przeciwblokującego, systemu kontroli trakcji, systemu tempomatu, systemu świateł do jazdy dziennej, systemu klimatyzacji
6 7,5 System ładowania
7 15 Wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa, poduszka powietrzna SRS, lampka ładowania, układ rozruchowy, elektroniczny układ zapłonowy/rozdzielacz zapłonu, wskaźniki i mierniki, wskaźniki przypomnienia o serwisie i brzęczyki ostrzegawcze (z wyjątkiem lampek ostrzegawczych rozładowania i otwartych drzwi)
8 15 Telefon
9 20 Reflektory awaryjne, klaksony
10 20 Elektronicznie sterowana automatyczna skrzynia biegów, wielopunktowy układ wtrysku paliwa / sekwencyjny wielopunktowy układ wtrysku paliwa
11 25 Radio, magnetofon kasetowy, odtwarzacz płyt kompaktowych, antena zasilająca
12 30 Elektroniczny układ zapłonowy/rozdzielacz zapłonowy
13 7,5 1996-1997: System diagnostyki pokładowej
14 15 Reflektor z prawej strony
10 Reflektor prawy (światło drogowe)
15 15 Reflektor lewy
10 Reflektor lewy (światło drogowe)
16 10 Reflektor prawy (światła mijania)
17 10 Reflektor lewy (światła mijania)
18 30 Elektroniczny system wentylatora chłodzącego
19
20 40 Stacyjka, „ECU-IG”, „WIPER”, „WSKAŹNIK”, „TURN”, „ SEAT HTR”, „CIG” bezpieczniki
21 50 Przekaźnik grzałki
22 60 Przekaźnik główny wentylatora chłodnicy (strona punktowa), przekaźnik elektromagnesu trakcji (strona punktowa), przekaźnik elektromagnesu ABS (strona punktowa), bezpiecznik „TRAC”
23 100 Przekaźnik świateł tylnych, alternator (alternator), „FOG”, „AM1”, „HEATER”, „DEFOG”, „ABS”, „STOP”, „SRS”, „POWER” bezpieczniki
24 50 Przekaźnik reflektorów, przekaźnik świateł do jazdy dziennej nr 2, przekaźnik rozrusznika (strona punktowa)
25 40 Przekaźnik silnika ABS (strona punktowa), przekaźnik silnika trakcyjnego (strona punktowa)
Przekaźnik
R1 System świateł do jazdy dziennej №3
R2 Wentylator chłodnicy
R3 System świateł do jazdy dziennej №2
R4 Podgrzewacz
R5 Krótka szpilka
R6 Sprzęgło sprężarki klimatyzacji
R7 Rozrusznik
R8 Silnik ABS
R9 Elektrozawór ABS
R10 Główny wentylator chłodnicy
R11 Zapłon (IG2)
R12 Reflektor
R13 Silnik trakcyjny
R14 Klakson
R15 EFI
Zobacz także:  Lexus ES 250 (VZV21) (1989-1991) - schematy bezpieczników i przekaźników
