W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Lexusa ES 300 i ES 330 (XV30) z lat: 2001, 2002, 2003, 2004, 2005, 2006.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Przedział pasażerski

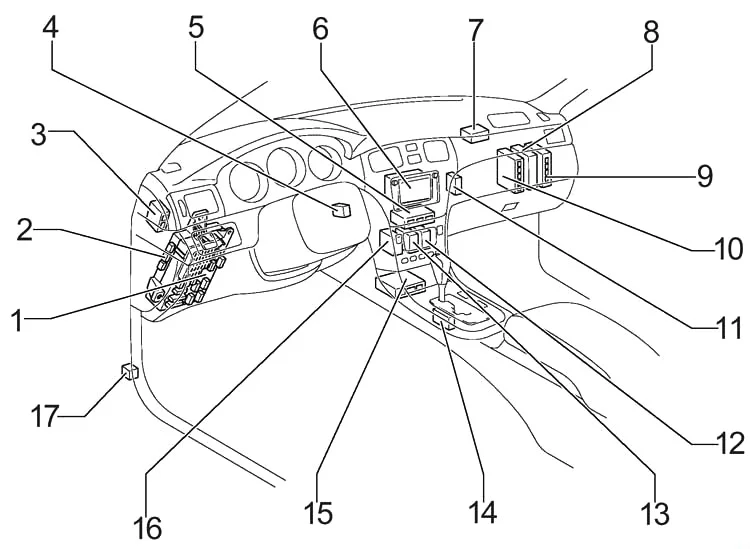

Lexus ES 300 i ES 330 (XV30) (2001-2006) - schematy bezpieczników i przekaźników

  1. Skrzynka bezpiecznikowa
  2. ECU nadwozia
  3. ECU kontroli absorbera
  4. Wzmacniacz klucza transpondera
  5. Zespół sterowania klimatyzacją
  6. Radio i odtwarzacz z wyświetlaczem
  7. ECU odstraszania kradzieży
  8. Wzmacniacz komponentowy stereo (z wyjątkiem MARK LEVINSON)
  9. ECU kontroli poślizgu
  10. Moduł sterujący silnika
  11. Strona pasażera J/B
  12. ECU pamięci lusterka
  13. ECU kontroli poziomu świateł przednich
  14. ECU sterowania blokadą zmiany biegów
  15. Zespół czujnika poduszki powietrznej
  16. Przekaźnik wycieraczek
  17. Przekaźnik kierunkowskazów kierunkowskazów

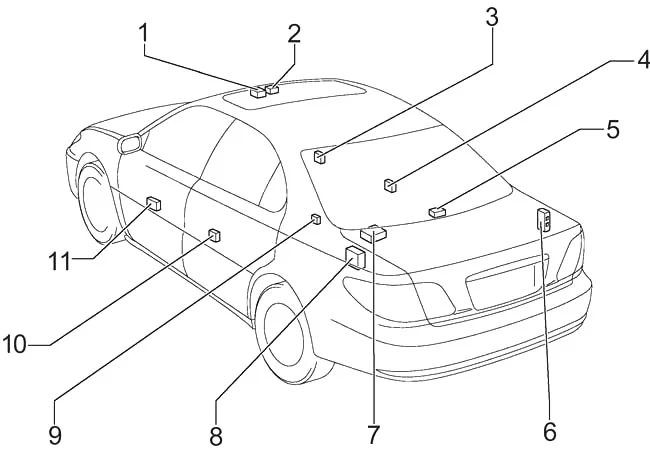

Lexus ES 300 i ES 330 (XV30) (2001-2006) - schematy bezpieczników i przekaźników



  1. Narzut J/B
  2. ECU i silnik do sterowania szyberdachem
  3. ECU drzwi przednich pasażera
  4. ECU tylnych drzwi prawych
  5. Tylny przekaźnik sterujący osłoną przeciwsłoneczną
  6. Wzmacniacz komponentowy stereo (MARK LEVINSON)
  7. ECU nawigacji
  8. Telefon
  9. Czujnik awarii światła
  10. ECU tylnych drzwi lewych
  11. Sterownik drzwi kierowcy

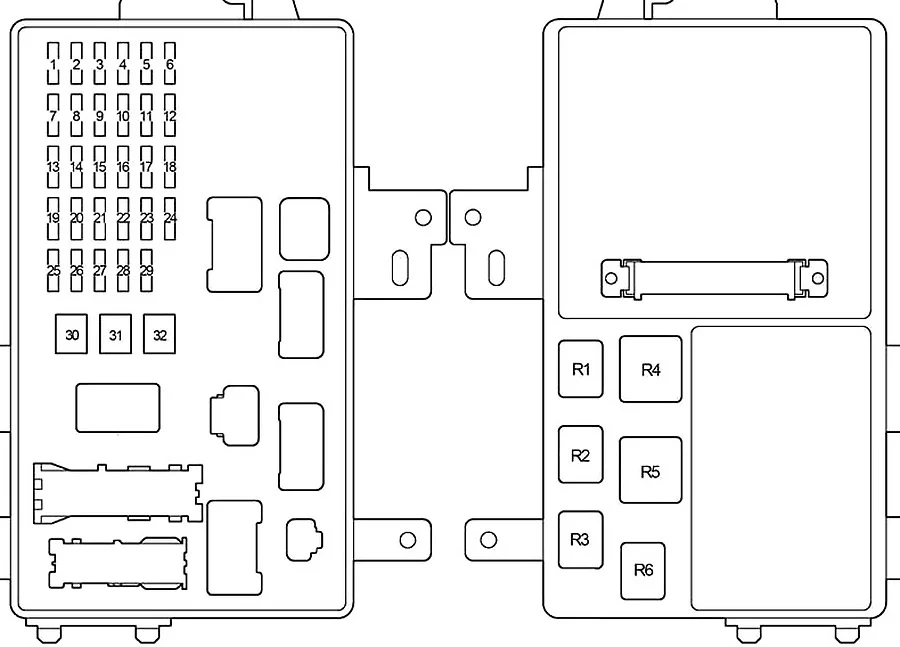

Schemat skrzynki bezpieczników tablicy rozdzielczej

Skrzynka bezpieczników znajduje się za pokrywą po lewej stronie kolumny kierownicy.

Lexus ES 300 i ES 330 (XV30) (2001-2006) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 10 System komunikacji Multiplex (system elektrycznego zamka drzwi, system bezpieczeństwa, system automatycznego zamykania drzwi, system automatycznego sterowania oświetleniem, system opóźnienia wyłączania reflektorów, system automatycznego odcinania tylnych świateł, podświetlany system wejścia, system świateł do jazdy dziennej, bezprzewodowy system zdalnego sterowania) klimatyzacja system, elektronicznie modulowane zawieszenie, system pamięci pozycji jazdy, system pamięci pozycji przedniego fotela pasażera
2 7,5 Oświetlenie wyłącznika zapłonu, oświetlenie wewnętrzne, oświetlenie osobiste, oświetlenie stóp, oświetlenie sufitowe drzwi, oświetlenie bagażnika, oświetlenie próżności, mechanizm otwierania drzwi garażowych, zegar, wskaźnik temperatury zewnętrznej, wyświetlacz wielofunkcyjny
3 15 Zapalniczka
4 5 Elektrycznie sterowane lusterka wsteczne, zegar, wyświetlacz wielofunkcyjny, system pamięci pozycji kierowcy, system pamięci pozycji przedniego fotela pasażera
5 10 System audio, system nawigacji
6 15 Gniazdo zasilania
7 20 System audio, system nawigacji
8 10 Wskaźniki i mierniki, zegar, wskaźnik temperatury zewnętrznej, wyświetlacz wielofunkcyjny, system blokady zmiany biegów
9 10 System poduszek powietrznych SRS, elektryczne szyby, układ przeciwblokujący, elektroniczne modulowane zawieszenie, system pamięci pozycji kierowcy, system pamięci pozycji przedniego fotela pasażera
10 25 Wycieraczki
11 10 System klimatyzacji
12 10 Odmgławiacz zewnętrznego lusterka wstecznego
13 5 System startowy
14 15 Przednie światła przeciwmgielne
15 15 Tylna osłona przeciwsłoneczna
16 10 Automatyczne przeciwodblaskowe lusterko wsteczne, kompas, światła cofania, automatyczny system sterowania oświetleniem, automatyczny system poziomowania reflektorów, tempomat, światła przypominające o zapięciu pasów bezpieczeństwa
17 10 Oświetlenie schowka, oświetlenie konsoli, zegar, wskaźnik temperatury zewnętrznej, wyświetlacz wielofunkcyjny, oświetlenie zestawu wskaźników, oświetlenie tablicy przyrządów
18 10 Światła tylne, światła postojowe, światła tablicy rejestracyjnej
19 20 Elektryczna szyba pasażera z tyłu (lewa strona)
20 20 System blokady drzwi pasażera z przodu, okno elektryczne pasażera z przodu
21 7,5 System diagnostyki pokładowej
22 20 Wentylatory/ogrzewacze siedzeń
23 15 Spryskiwacz przedniej szyby
24 10 Elektryczne wentylatory chłodzące
25 15 Światła stopu, wysoko zamontowane światło stopu
26 5 Otwieracz drzwi wlewu paliwa
27 25 System komunikacji Multiplex (system zamków elektrycznych, system automatycznego blokowania drzwi, bezprzewodowy system zdalnego sterowania)
28 25 System nagłośnieniowy
29 20 Elektryczna szyba pasażera z tyłu (po prawej stronie)
30 30 Fotele elektryczne, system pamięci pozycji kierowcy, system pamięci pozycji fotela pasażera z przodu
31 30 System zamka drzwi kierowcy, elektryczne okno kierowcy, elektryczny szyberdach
32 40 Odmgławiacz tylnej szyby
Przekaźnik
R1 Światła przeciwmgielne
R2 Tylne światła
R3 Przekaźnik akcesoriów
R4 Odmgławiacz tylnej szyby
R5 Zapłon (IG1)
R6 Nieużywany
Zobacz także:  Lexus RX 330 (XU30) (2004-2006) - schematy bezpieczników i przekaźników

Komora silnika

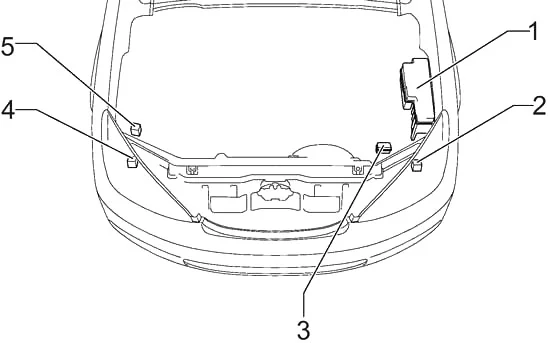

Lexus ES 300 i ES 330 (XV30) (2001-2006) - schematy bezpieczników i przekaźników

  1. Skrzynka bezpiecznikowa
  2. Sterowanie reflektorem lewym
  3. Skrzynka przekaźników ABS
  4. ECU sterowania reflektorem prawym
  5. ECU kontroli poślizgu z siłownikiem

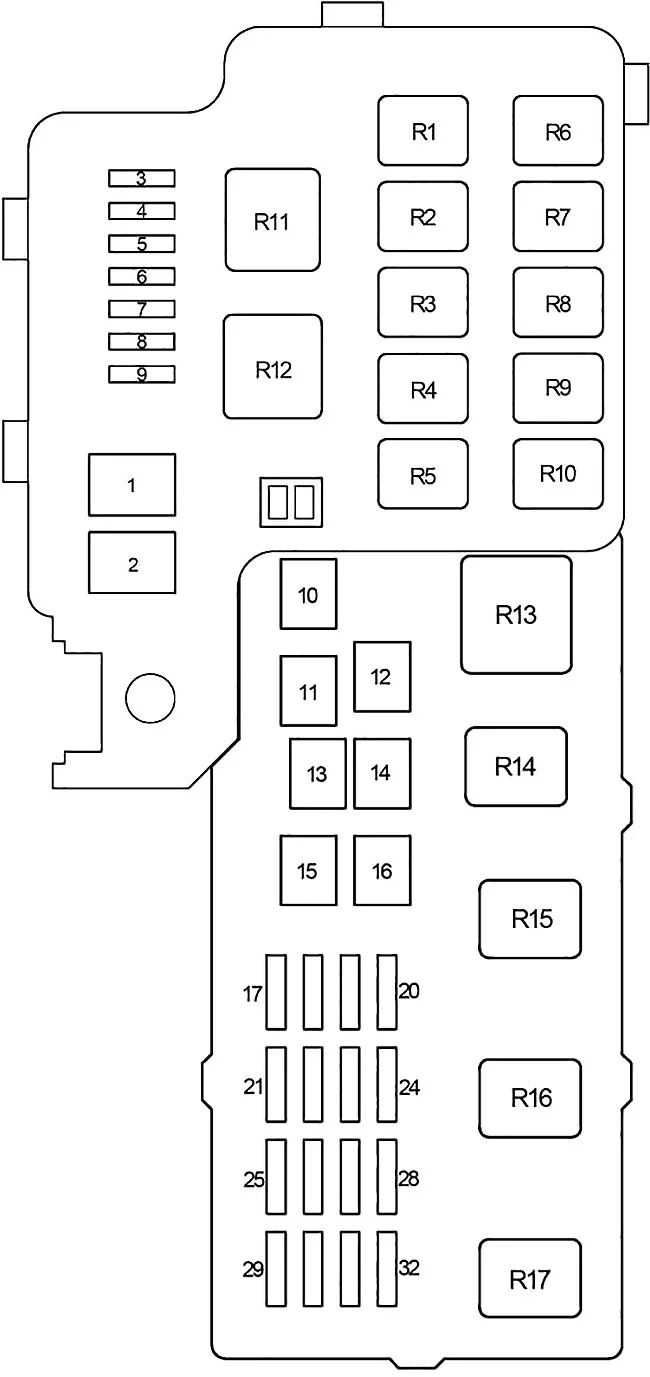

Schemat skrzynki bezpieczników w komorze silnika

Lexus ES 300 i ES 330 (XV30) (2001-2006) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 120 Wszystkie komponenty w „DEF”, „PWR №1”, „PWR №2”, „PWR №3”, „PWR №4”, „STOP”, „DRZWI №2”, „OBD”, „ Fotel PWR ”, „PALIWO OTWARTE”, „MGŁA”, „AMP”, „PANEL”, „OGON”, „AM1”, „CIG”, „PUNKT ZASILANIA”, „RAD №2”, „ECU-ACC”, „WSKAŹNIK1”, Bezpieczniki „GAUGE2”, „ECU-IG”, „WYCIERACZKA”, „SPRYSKIWACZ”, „HTR (10 A)”, „ siedzisko HTR” i „SUN-SHADE”
2 60 2002-2003: Wszystkie elementy w bezpiecznikach „RDI FAN”, „ABS №2”, „ABS №3”, „CDS”, „HTR (50 A)” i „ADJ PDL” oraz układ przeciwblokujący, stabilność pojazdu system sterowania, system kontroli trakcji, system wspomagania hamowania
50 2003-2006: Wszystkie elementy w bezpiecznikach „RDI FAN”, „ABS №2”, „ABS №3”, „CDS”, „HTR (50 A)” i „ADJ PDL” oraz układ przeciwblokujący, stabilność pojazdu system sterowania, system kontroli trakcji, system wspomagania hamowania
3 15 Reflektor lewy (światła mijania) i przednie światła przeciwmgielne
4 15 Reflektor prawy (światła mijania)
5 5 System świateł do jazdy dziennej
6 10 System klimatyzacji
7 Nieużywany
8 Nieużywany
9 Nieużywany
10 40 Wszystkie elementy w bezpiecznikach „HEAD LH LWR”, „HEAD RH LWR”, „HEAD LH UPR”, „HEAD RH UPR” i „DRL”
11 40 Układ przeciwblokujący, system kontroli stabilności pojazdu, system kontroli trakcji, system wspomagania hamowania
12 30 Elektryczny wentylator chłodzący
13 30 Elektryczny wentylator chłodzący
14 50 System klimatyzacji
15 30 Pedały z regulacją mocy
16 40 2002-2003: Układ przeciwblokujący, system kontroli stabilności pojazdu, system kontroli trakcji, system wspomagania hamowania
30 2003-2006: Układ przeciwblokujący, system kontroli stabilności pojazdu, system kontroli trakcji, system wspomagania hamowania
17 30 Wszystkie elementy bezpieczników „IGN” i „IG2” oraz układu rozruchowego
18 10 Reflektor lewy (światło drogowe)
19 10 Reflektor prawy (światło drogowe)
20 5 System startowy
21 5 Brak obwodu
22 5 System ładowania
23 15 System startowy
24 10 Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, system poduszek powietrznych SRS, napinacze pasów bezpieczeństwa, tempomat
25 25 System komunikacji Multiplex (system zamków elektrycznych, system automatycznego blokowania drzwi, bezprzewodowy system zdalnego sterowania)
26 20 Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
27 10 Klakson
28 30 Wszystkie elementy w bezpiecznikach „ECU-B”, „RAD №1” i „DOME”
29 25 Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
30 Nieużywany
31 10 Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
32 15 Sygnalizatory awaryjne
Przekaźnik
R1 Nieużywany
R2 Nieużywany
R3 System świateł do jazdy dziennej (№2)
R4 System świateł do jazdy dziennej (№3)
R5 Elektryczny wentylator chłodzący (№2)
R6 System świateł do jazdy dziennej (№4)
R7 Nieużywany
R8 Elektryczny wentylator chłodzący (№3)
R9 Sprzęgło magnetyczne (A/C)
R10 Sterowanie silnikiem (czujnik stosunku paliwa do powietrza)
R11 System klimatyzacji (ogrzewanie)
R12 Rozrusznik
R13 Reflektor
R14 Elektryczny wentylator chłodzący (№1)
R15 Przekaźnik otwarcia obwodu (C/OPN)
R16 Klakson
R17 Moduł sterujący silnika (EFI)
Zobacz także:  Lexus GS 300, 430, 460 (2005-2011) - schematy bezpieczników i przekaźników

Skrzynka przekaźników ABS

Lexus ES 300 i ES 330 (XV30) (2001-2006) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 7,5 System zapobiegający blokowaniu się hamulców, system kontroli stabilności pojazdu, system kontroli trakcji, system wspomagania hamowania
Przekaźnik
R1 ABS MTR
R2 CIĘCIE ABS
