Lexus LS 460 (XF40) (2007-2012) — schemat bezpieczników i przekaźników
Foto: Wikipedia · CC BY-SA
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Lexusa LS 460 (XF40) z lat: 2007, 2008, 2009, 2010, 2011, 2012.

Sprawdzanie oraz wymiana bezpieczników Lexus LS 460 (XF40) (2007-2012)

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika w Lexus LS 460 (XF40) (2007-2012)!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

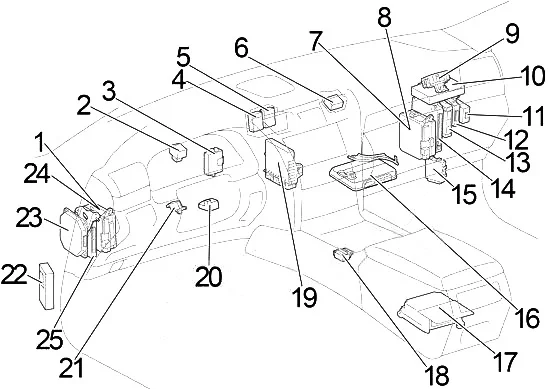

Przedział pasażerski Lexus LS 460 (XF40) (2007-2012)

Ruch lewostronny

Lexus LS 460 (XF40) (2007-2012) - schematy bezpieczników i przekaźników

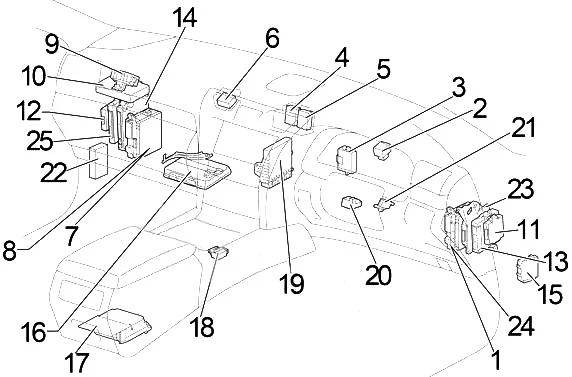

Kierownica z prawej strony

Lexus LS 460 (XF40) (2007-2012) - schematy bezpieczników i przekaźników

  1. Skrzynka bezpieczników 1
  2. Przekaźnik migaczy
  3. Pole kodu identyfikacyjnego
  4. Blok przyłączeniowy
  5. Blok przyłączeniowy
  6. Blok przyłączeniowy
  7. Skrzynka bezpieczników 2
  8. ECU kontroli mocy elektrycznej
  9. ECU i odbiornik ostrzeżenia o ciśnieniu w oponach
  10. ECU nawigacji
  11. ECU bramy
  12. ECU sonaru luzu
  13. ECU sterowania zawieszeniem pneumatycznym
  14. ECU wspomagania parkowania
  15. ECU AFS
  16. Sterownik sterowania ECU
  17. Centralny sterownik poduszki powietrznej
  18. ECU sterowania blokadą zmiany biegów
  19. Wzmacniacz klimatyzacji
  20. ECU blokady kierownicy
  21. Multipleksowy sterownik uchylno-teleskopowy
  22. ECU wspomagania jazdy
  23. Sterownik monitora ECU
  24. Główny korpus ECU
  25. Certyfikacja ECU

Skrzynka bezpieczników w przedziale pasażerskim nr 1 (po stronie kierowcy) Lexus LS 460 (XF40) (2007-2012)

Skrzynka bezpieczników znajduje się pod deską rozdzielczą po stronie kierowcy. Zdejmij pokrywę, aby uzyskać dostęp do bezpieczników.

Lexus LS 460 (XF40) (2007-2012) - schematy bezpieczników i przekaźników

Lexus LS 460 (XF40) (2007-2012) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 10 Mierniki i wskaźniki, regulacja przedniego siedzenia, regulacja tylnego siedzenia, pochylenie i teleskopowe sterowanie, system blokady drzwi, tempomat
2 10 Oświetlenie wewnętrzne, zegar
3 10 System nagłośnieniowy
4 10 Otwieracz drzwi wlewu paliwa, oświetlenie wnętrza, system audio
5 – –
6 5 Inteligentny system dostępu z przyciskiem startowym, system antykradzieżowy
7 30 System nagłośnieniowy
8 20 Sterowanie uchylne i teleskopowe
9 10 System zamka drzwi zasilania
10 10 Włącz światła sygnalizacyjne
11 25 Oświetlenie wewnętrzne, system zamków drzwi, elektryczne szyby
12 25 Oświetlenie wewnętrzne, zewnętrzne lusterko wsteczne, system blokady drzwi elektrycznych, elektryczne szyby, zewnętrzne lusterko wsteczne odmgławiacz
13 5 Światła stopu
14 10 Automatyczna skrzynia biegów, elektryczny zamek drzwi, tempomat, układ hamulcowy, odmgławiacz tylnej szyby, szyberdach, przedkolizyjny pas bezpieczeństwa, zagłówki, gniazdko elektryczne, kierunkowskazy, klimatyzacja, system audio
15 5 System tempomatu
16 15 System rozrusznika, system klimatyzacji foteli
17 5 Główny korpus ECU, pas bezpieczeństwa przedkolizyjnego , pochylny i teleskopowy układ kierowniczy, system startowy
18 15 Gniazdo zasilania
19 5 System zamka drzwi zasilania
20 – –
21 30 Szyberdach
22 30 Sterowanie uchylne i teleskopowe
23 5 System zamka drzwi zasilania
24 10 System diagnostyki pokładowej
25 30 Regulacja przedniego siedzenia
26 20 System klimatyzacji foteli
27 30 System klimatyzacji foteli

Skrzynka bezpieczników w przedziale pasażerskim nr 2 (strona pasażera) Lexus LS 460 (XF40) (2007-2012)

Skrzynka bezpieczników znajduje się pod deską rozdzielczą po stronie pasażera. Zdejmij pokrywę, aby uzyskać dostęp do bezpieczników.

Lexus LS 460 (XF40) (2007-2012) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 5 Sterowanie uchylne i teleskopowe, inteligentny system dostępu z uruchamianiem przyciskiem, mierniki i wskaźniki, system kontroli mocy elektrycznej, system łączy Lexusa
2 5 Pokładowy system diagnostyczny, system łączy Lexus
3 10 Elektryczny system blokady drzwi, regulacja przedniego siedzenia, regulacja tylnego siedzenia, VGRS, inteligentny system dostępu z przyciskiem startu, system startowy, intuicyjne wspomaganie parkowania
4 – –
5 20 Elektronicznie modulowany układ zawieszenia pneumatycznego
6 10 System zamka drzwi zasilania
7 30 System nagłośnieniowy
8 20 System klimatyzacji, system nawigacji, system linków Lexus
9 5 System kontroli mocy elektrycznej
10 5 Włącznik reflektorów, wycieraczka i spryskiwacz przedniej szyby, klakson, układ kierowniczy pochylony i teleskopowy, elektryczne szyby, system blokowania drzwi z napędem, osłona przeciwsłoneczna drzwi, osłona przeciwsłoneczna tylna, regulacja tylnego siedzenia, przełączniki na kierownicy
10 Włącznik reflektorów, wycieraczka i spryskiwacz przedniej szyby, klakson, układ kierowniczy pochylony i teleskopowy, elektryczne szyby, system blokowania drzwi z napędem, osłona przeciwsłoneczna drzwi, osłona przeciwsłoneczna tylna, regulacja tylnego siedzenia, przełączniki na kierownicy
11 10 System zamka drzwi zasilania
12 25 Oświetlenie wewnętrzne, system zamków drzwi, elektryczne szyby
13 25 Oświetlenie wewnętrzne, zewnętrzne lusterko wsteczne, system blokady drzwi elektrycznych, elektryczne szyby, zewnętrzne lusterko wsteczne odmgławiacz
14 5 System nagłośnieniowy
15 5 Układ kierowniczy o zmiennym przełożeniu (VGRS)
16 10 System audio, system nawigacji, system elektrycznego zamka drzwi, VGRS, system klimatyzacji, zagłówki, pas bezpieczeństwa przedkolizyjnego, intuicyjny asystent parkowania, system ostrzegania o ciśnieniu w oponach
17 10 System klimatyzacji foteli
18 15 Zapalniczka
19 5 System audio, system nawigacji, zegar, system łączy Lexusa, tempomat
20 – –
21 – –
22 10 System klimatyzacji
23 20 System klimatyzacji foteli
24 30 Regulacja przedniego siedzenia
25 30 Regulacja tylnego siedzenia
26 30 Regulacja przedniego siedzenia
27 30 System klimatyzacji foteli

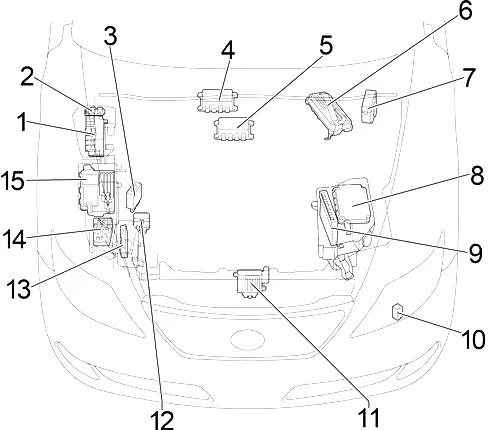

Komora silnika Lexus LS 460 (XF40) (2007-2012)

Ruch lewostronny

Lexus LS 460 (XF40) (2007-2012) - schematy bezpieczników i przekaźników

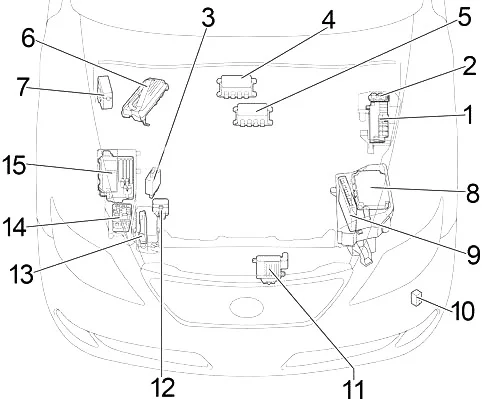

Kierownica z prawej strony

Lexus LS 460 (XF40) (2007-2012) - schematy bezpieczników i przekaźników

  1. Skrzynka bezpieczników 1
  2. ECU wspomagania kierownicy
  3. Sterownik wtryskiwacza (Bank 2)
  4. Sterownik wtryskiwacza (Bank 1)
  5. ECU kontroli poślizgu
  6. Skrzynka przekaźnikowa 1
  7. ECU sterowania skrzynią biegów
  8. ECU silnika
  9. Przekaźnik czyszczenia reflektorów
  10. ECU sterowania wentylatorem
  11. Skrzynka przekaźnikowa 2
  12. Przedni kontroler
  13. Skrzynka bezpieczników 2
  14. Blok przyłączeniowy
  15. Blok przyłączeniowy

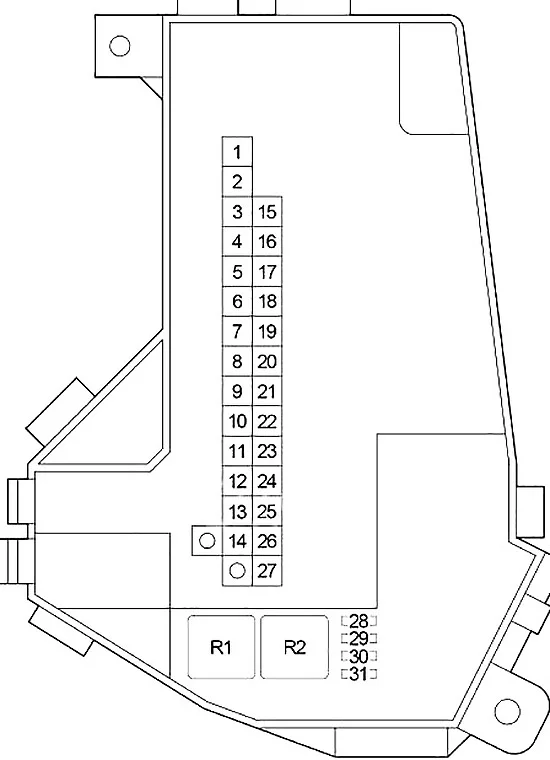

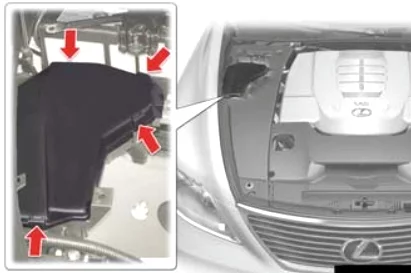

Skrzynka bezpieczników komory silnika 1 – Lexus LS 460 (XF40) (2007-2012)

Wciśnij wypustki i zdejmij pokrywę.

Lexus LS 460 (XF40) (2007-2012) - schematy bezpieczników i przekaźników

Ruch lewostronny

Lexus LS 460 (XF40) (2007-2012) - schematy bezpieczników i przekaźników

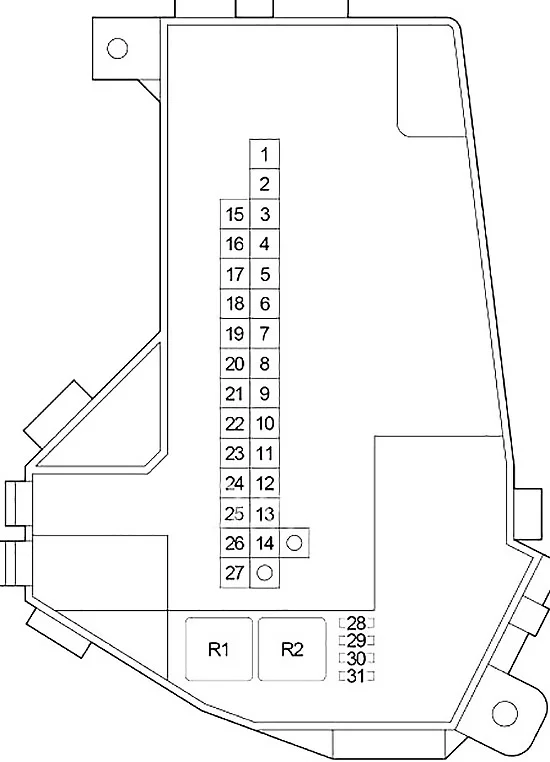

Kierownica z prawej strony

Lexus LS 460 (XF40) (2007-2012) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 30 Środek do czyszczenia reflektorów
2 50 Grzałka PTC
3 40 Odmgławiacz tylnej szyby
4 40
5 50 System klimatyzacji
6 40 Elektronicznie modulowany układ zawieszenia pneumatycznego
7 30 Tylny układ klimatyzacji
8 50 Bezpiecznik: „PTL”, „ siedzenie RL ”, „B/ANC”, „FUEL OPN”, „RR S/SHADE”, „PSB”, „RR-IG1-1”, „RR-IG1-2”, „ RR-IG1-3”, „RR-ACC”, „RR-CIG”, „AC100/115V”, „RR-IG1-4”
9 60 Bezpiecznik: „PTC HTR 1”, „PTC HTR 3”
60 Bezpiecznik: „PP/ gniazdo 1”, „PP/ gniazdo 2”, „A/C”, „RR gniazdo ”, „PS/HTR”, „P RR S/HTR”, „P-IG1-1”, „ P-IG1-2”, „P-IG1-3”, „P-IG1-4”, „P-ACC”, „P-CIG”, „AIR SUS”
10 80 Układ foteli klimatyzacji, bezpieczniki: „OBD”, „DP/ fotel ”, „TI&TE”, „AM1”, „S/ROOF”, „D-IG1-1”, „D-IG1-2”, „D- IG1-3”, „D-IG1-4”, „D-ACC”, „WYLOT PWR”, „PANEL”, „DS/HTR”, „S/ROOF”, „D RR S/HTR”
11 80 Bezpiecznik: „DEICER”, „WIP”, „E/G RM-IG1-1”, „E/G RM-IG1-2”, „NV-IR”, „FR FOG”, „FR CTRL ALT”, „ ABS MTR1”
12 80 Elektryczne wentylatory chłodzące
13 60 Układ foteli klimatyzacji, bezpieczniki: „PP/ siedzenie 1”, „PP/ siedzenie 2”, „A/C”, „ Prawo siedzisko ”, „P-IG1-1”, „P-IG1-2”, „P -IG1-3”, „P-IG1-4”, „P-ACC”, „P-CIG”, „AIR SUS”
60 Bezpiecznik: „PTC HTR 1”, „PTC HTR 3”
14 180 „AIR SUS”, „HTR”, „DEFOG”, „FAN №1”, „H-LP CLN”, „PTC HTR 2”, „PTC HTR”, „RR A/C”, „E/G RM1” , „DJ/B ALT”, „PJ/B ALT”, „LUG-J/B ALT”
15 – –
16 30 VSSR
17 40 Układ kierowniczy o zmiennym przełożeniu
18 40 Bezpieczniki: „P DOOR 1”, „P RR DOOR”, „AM2”, „RADIO №1”, „PD/C CUT”, „P DOOR 2”, „PMG”, „AMP”
19 40 Kondensator, bezpiecznik: „STOP LP 1”, „STOP LP 2”, „OGON”, „E-PKB”, „ABS MAIN 4”
20 40 Bezpiecznik: „D-DOOR 1”, „HAZ”, „D-DOOR 2”, „STR LOCK”, „STOP”, „SECURITY”, „D RR DOOR”
21 30 Bezpieczniki: „ABS MAIN 3”, „EPS ECU”, „D/C CUT 2”, „ECU-B2”
22 40 Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
23 – –
24 – –
25 80 Bezpiecznik: „D/C CUT 1”, „FR CTRL BAT”, „EPS ECU”, „ABS MAIN 2”, „ABS MTR2”, „ST”, „H-LP RL”, „H-LP LL”
80 Konwerter DC-DC
26 80 Bezpieczniki: „VVT”, „ETCS”, „ABS MAIN 1”, „EDU1”, „EDU2”, „A/F”, „ECU-IG”, „IGN”, „INJ”, „PJ/B”
27 80 Elektryczne wspomaganie kierownicy
80 Bezpiecznik: „D/C CUT 1”, „FR CTRL BAT”, „EPS ECU”, „ABS MAIN 2”, „ABS MTR2”, „ST”, „H-LP RL”, „H-LP LL”, „H-LP LVL”
28 5 System kontroli mocy elektrycznej
29 25 Grzałka PTC
30 25 Grzałka PTC
31 – –
Przekaźnik
R1 Układ zawieszenia pneumatycznego (AIRSUS)
R2 Elektryczny wentylator chłodzący (FAN №1)

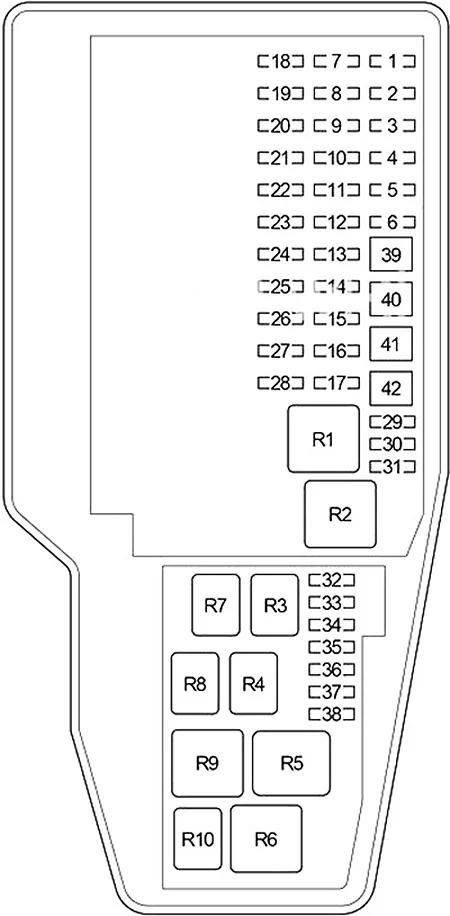

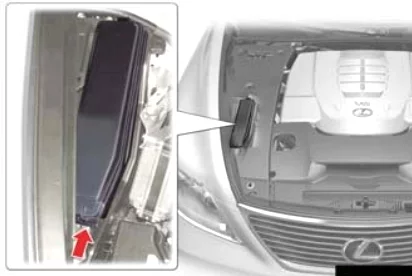

Skrzynka bezpieczników komory silnika 2 – Lexus LS 460 (XF40) (2007-2012)

Wciśnij wypustki i zdejmij pokrywę.

Lexus LS 460 (XF40) (2007-2012) - schematy bezpieczników i przekaźników

Lexus LS 460 (XF40) (2007-2012) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 25 Odmrażacz wycieraczek przedniej szyby
2 30 Wycieraczka przedniej szyby
3 10 ABS, VSC, VDIM
4 25 Inteligentny system dostępu z przyciskiem start
5 10 EPS
6 30 Światła drogowe, klaksony
7 10 AFS, światła drogowe, światła postojowe, światła obrysowe boczne, klaksony, alarm, spryskiwacz przedniej szyby, układ wydechowy, środek do czyszczenia reflektorów
8 10 Układ ładowania, EPS, elektryczne wentylatory chłodzące, AFS
9 15 Światła mijania reflektorów
10 10 Układ hamulcowy, pas bezpieczeństwa przedkolizyjnego
11 15 Światła mijania reflektorów
12 10 Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
13 10 System tempomatu
14 10 Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, układ hamulcowy, układ poduszek powietrznych
15 10 Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, światła stopu, przedkolizyjny pas bezpieczeństwa, układ ładowania
16 30 Bezpieczniki: „ECU-B”, „D MPX-B 1”, „D MPX-B 2”, „P MPX-B”, „RR MPX-B 1”, „RR MPX-B 2”, „KOPUŁKA”
17 10 Światła drogowe, światła postojowe, klaksony, alarm, spryskiwacz przedniej szyby, pas bezpieczeństwa przedkolizyjnego, środek do czyszczenia reflektorów
18 15 Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, układ wydechowy
19 25 Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
20 20 Spryskiwacz szyby przedniej, alarm, środek do czyszczenia reflektorów, światła postojowe, światła boczne
21 25 Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
22 10 System paliwowy
23 15 Przednie światła przeciwmgielne
24 10 System klimatyzacji, elektryczne wentylatory chłodzące
25 10 Reflektory wyładowcze, światła drogowe, światła postojowe, światła obrysowe boczne, klaksony, alarm, spryskiwacze szyby przedniej
26 10 Bezpiecznik: „P IG2”, „P RR-IG2”
27 – –
28 10 Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
29 – –
30 – –
31 – –
32 30 Bezpiecznik: „P MPX-B”, „RR ECU-B”, „RR MPX-B1”, „RR MPX-B2”
33 5 Układ hamulcowy
34 10 Układ hamulcowy, pas bezpieczeństwa przedkolizyjnego
35 25 Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, układ wydechowy
36 25 Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, układ paliwowy
37 10 Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, układ paliwowy
38 10 Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
39 30 System startowy
40 50 Układ hamulcowy
41 50 Układ hamulcowy
42 40 Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
Przekaźnik
R1 Zapłon (IG2)
R2 Zapłon (IG1)
R3 Jednostka sterująca silnika (EFI MAIN2)
R4 Otwarcie obwodu (pompa paliwa (C/OPN))
R5 Pompa paliwa (F/PMP)
R6 Zmienne fazy rozrządu (VVT LH)
R7 Jednostka sterująca silnika (GŁÓWNA EFI)
R8 Rozrusznik (ST CUT)
R9 Zmienne fazy rozrządu (VVT RH)
R10 Rozrusznik (ST)

Skrzynka przekaźnikowa 1 – Lexus LS 460 (XF40) (2007-2012)

Lexus LS 460 (XF40) (2007-2012) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 – –
Przekaźnik
R1 Odmrażacz wycieraczek przedniej szyby (DEICER)
R2 Układ przeciwblokujący (ABS MTR2)
R3 Odmgławiacz tylnej szyby (DEFOG)

Skrzynka przekaźnikowa 2 – Lexus LS 460 (XF40) (2007-2012)

Lexus LS 460 (XF40) (2007-2012) - schematy bezpieczników i przekaźników

Numer Przekaźnik
R1 Grzałka PTC (PTC HTR2)
R2 Grzałka PTC (PTC HTR1)
R3 Grzałka PTC (PTC HTR3)

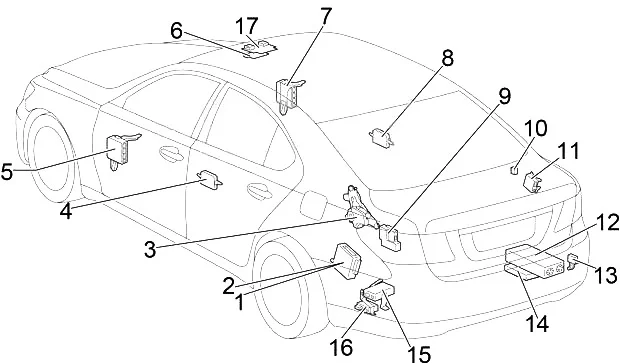

Bagażnik – Lexus LS 460 (XF40) (2007-2012)

Lexus LS 460 (XF40) (2007-2012) - schematy bezpieczników i przekaźników

  1. Skrzynka bezpiecznikowa
  2. ECU sterowania pokrywą bagażnika
  3. Sterownik tylnych drzwi lewych ECU
  4. Sterownik drzwi przednich lewych ECU
  5. ECU sterowania dachem przesuwnym
  6. Sterownik drzwi przednich prawych ECU
  7. Sterownik tylnych drzwi prawych ECU
  8. Fotel do masażu ECU
  9. Złącze przyłączeniowe (CAN)
  10. Rozpoznawanie obiektów ECU
  11. Wzmacniacz komponentowy stereo
  12. Odbiornik kontroli drzwi
  13. Sterownik rozrywki dla tylnych siedzeń
  14. ECU kontroli pasów bezpieczeństwa
  15. ECU hamulca postojowego
  16. ECU bloku tylnego złącza

Schemat skrzynki bezpieczników bagażnika – Lexus LS 460 (XF40) (2007-2012)

Zdejmij pokrywę po lewej stronie bagażnika.

Lexus LS 460 (XF40) (2007-2012) - schematy bezpieczników i przekaźników

Lexus LS 460 (XF40) (2007-2012) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 10 System audio, system rozrywki dla tylnych siedzeń, elektryczny otwieracz bagażnika i zamykanie
2 5 System blokady drzwi, regulacja tylnego siedzenia, oświetlenie wewnętrzne, otwieracz i zamykanie bagażnika, alarm
3 5 –
4 – –
5 20 Elektryczny wentylator chłodzący
6 5 Elektryczny wentylator chłodzący
7 30 Układ hamulcowy
8 5 światła klamry pasa bezpieczeństwa, światło bagażnika
9 10 Kondensator
10 5 Światła stopu, światła awaryjne
10 Światła stopu, światła awaryjne
11 10 Światła stopu, wysoko zamontowane światła stopu
12 – –
13 5 Światła tylne, oświetlenie tablicy rejestracyjnej
14 10 System klimatyzacji foteli
15 10 Regulacja tylnego siedzenia
16 10 System zamka drzwi, chłodziarka, system klimatyzacji
17 5 Kondensator, układ hamulcowy, regulacja tylnego siedzenia
18 5 System audio, system rozrywki dla tylnych siedzeń
19 15 Zapalniczka
20 15 Gniazdo zasilania
21 30 Regulacja tylnego siedzenia
22 10 Kotwica na ramię
23 10 Tylna osłona przeciwsłoneczna
24 30 Pas bezpieczeństwa przedkolizyjnego
25 30 Otwieracz i zamykanie bagażnika
26 15 Otwieracz drzwi wlewu paliwa, otwieracz bagażnika mocy i bliżej
27 – –

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).

Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów

Podobne modele

Komentarze

Co o tym myślisz?

Komentarz trafia do mnie na maila — odpowiem osobiście. Publikuję wybrane (z imieniem, bez maila). Nie musisz podawać swojego adresu e-mail.

Wysyłając akceptujesz politykę prywatności.
