Lexus GS 300, 430, 460 (2005-2011) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Lexusa GS 300, 430, 460 z lat: 2005, 2006, 2007, 2008, 2009, 2010, 2011. Sprawdzanie oraz wymiana bezpieczników Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego […]

10/03/2023
Czas czytania: 8 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Lexusa GS 300, 430, 460 z lat: 2005, 2006, 2007, 2008, 2009, 2010, 2011.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

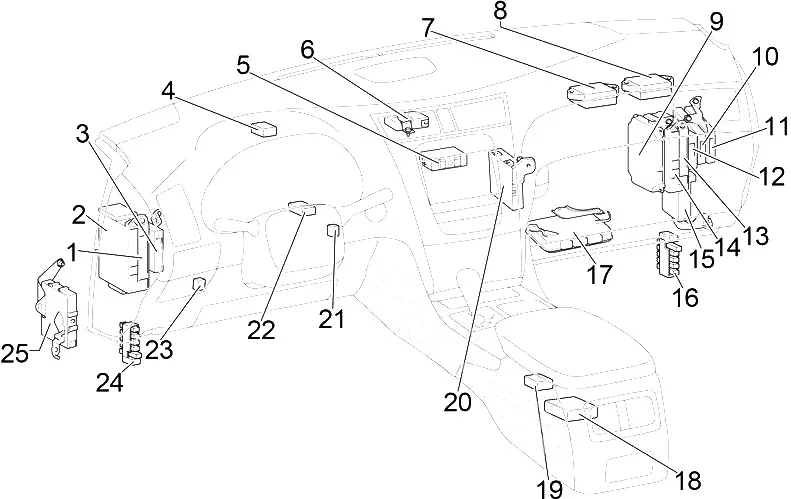

Przedział pasażerski

Ruch lewostronny

Lexus GS 300, 430, 460 (2005-2011) - schematy bezpieczników i przekaźników

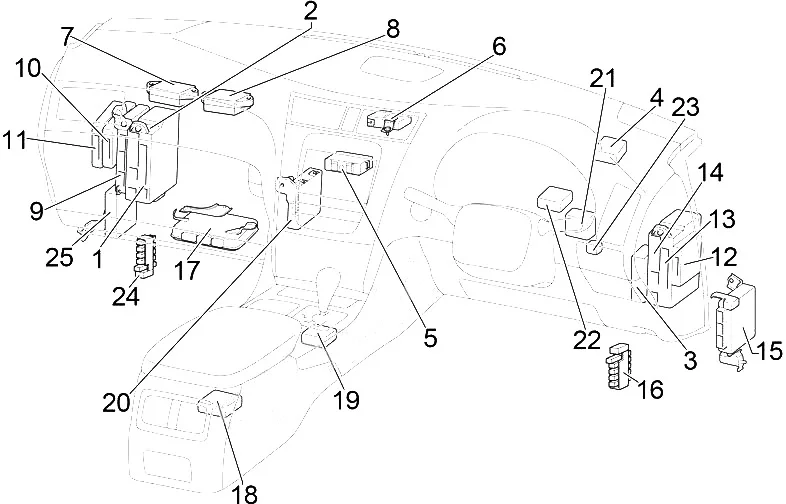

Kierownica z prawej strony

Lexus GS 300, 430, 460 (2005-2011) - schematy bezpieczników i przekaźników



  1. ECU nadwozia (lewy)
  2. Skrzynka bezpieczników (lewy)
  3. ECU kontroli odległości
  4. Włącz migacz sygnału
  5. Monitor ciśnienia w oponach ECU
  6. Kod immobilizera ECU
  7. Blok przyłączeniowy
  8. Blok przyłączeniowy
  9. Kontroler kamery telewizyjnej
  10. Ostrzeżenie o odprawie ECU
  11. ECU sterowania źródłem zasilania
  12. ECU bramy
  13. ECU nadwozia (prawy)
  14. Skrzynka bezpieczników (prawa)
  15. ECU kontroli absorbera
  16. Złącze przyłączeniowe
  17. Sterownik sterowania ECU
  18. Centrum montażu czujnika poduszki powietrznej
  19. ECU sterowania blokadą zmiany biegów
  20. Wzmacniacz klimatyzacji
  21. ECU blokady kierownicy
  22. ECU przechyłu i teleskopu
  23. Montaż lusterka zewnętrznego SW
  24. Złącze przyłączeniowe
  25. Obrotowy ECU reflektora



Skrzynka bezpieczników w przedziale pasażerskim nr 1 (lewa)

Skrzynka bezpieczników znajduje się pod deską rozdzielczą po lewej stronie. Zdejmij pokrywę, aby uzyskać dostęp do bezpieczników.

Lexus GS 300, 430, 460 (2005-2011) - schematy bezpieczników i przekaźników

Numer Nazwa Ampery [A] Opis
1 PRZ/ SIEDZENIE LEWE 30 System zasilania siedzeń
2 Klimatyzacja 7,5 System klimatyzacji
3  –
4 telewizja 7,5 System audio, system klimatyzacji, system monitorowania widoku z tyłu
5  –
6 TRK OPN 10 Otwieracz do pokrywy bagażnika
7 LH-B 10 System antykradzieżowy
8  –
9 S/DACH 25 Szyberdach
10  –
11  –
12 PŁYTA 7,5 Oświetlenie przełącznika kierownicy, system audio, oświetlenie schowka, oświetlenie dźwigni zmiany biegów automatycznej skrzyni biegów, oświetlenie skrzynki konsoli, oświetlenie przełącznika adaptacyjnego zmiennego zawieszenia, oświetlenie zapalniczki, system klimatyzacji, oświetlenie przełącznika wyłączania VSC, przełącznik wyboru schematu jazdy, podgrzewanie siedzenia lub ogrzewanie i wentylowane przełączniki siedzeń, oświetlenie tablicy rejestracyjnej
13 PALIWO OTWARTE 10 Otwieracz drzwi wlewu paliwa, Otwieracz pokrywy bagażnika
14 ECU-IG LH 10 System VSC, System ECB, Czujnik odchylenia i G, Czujnik skrętu, Tempomat, Tempomat z dynamicznym radarem, System EPS, System VGRS, System monitora cofania, System napędu na cztery koła, Sterownik przedni, Szyberdach, Czujnik deszczu
15  –
16 FR S/HTR LH 15 Podgrzewacz siedzenia lub Podgrzewane i wentylowane siedzenia
17 DRZWI TYŁ LEWE 20 System sterowania tylnymi lewymi drzwiami (system zamka drzwi, oświetlenie grzecznościowe drzwi, okno zasilania)
18 DRZWI PRZ LH 20 System sterowania lewymi przednimi drzwiami (system blokady drzwi z zasilaniem, system sterowania lusterkiem wstecznym z zasilaniem, oświetlenie sufitowe w drzwiach, ogrzewanie lusterka zewnętrznego, okno elektryczne)
19 RAD №3 10 System nagłośnieniowy
20  –
21 H-LP LVL 7,5 AFS, automatyczny system kontroli poziomowania reflektorów
22 LH-IG 10 Układ ładowania, Spryskiwacze reflektorów, Czujnik spalin, Odmgławiacz tylnej szyby, Elektryczne wentylatory chłodzące, System sterowania tylnymi lewymi drzwiami, System sterowania przednimi lewymi drzwiami, Światła awaryjne, Automatyczna skrzynia biegów, Napinacze pasów bezpieczeństwa, Intuicyjny asystent parkowania
23  –
24 FR WIP 30 Wycieraczki i spryskiwacze przedniej szyby
Zobacz także:  Lexus RX 350 (XU30) (2007-2009) - schematy bezpieczników i przekaźników

Skrzynka bezpieczników w przedziale pasażerskim nr 2 (prawa)

Skrzynka bezpieczników znajduje się pod deską rozdzielczą po prawej stronie. Zdejmij pokrywę, aby uzyskać dostęp do bezpieczników.

Lexus GS 300, 430, 460 (2005-2011) - schematy bezpieczników i przekaźników

Numer Nazwa Ampery [A] Opis
1 PRZ/ SIEDZENIE PRAWY 30 System zasilania siedzeń
2  –
3 OBD 7,5 System diagnostyki pokładowej
4 ZATRZYMAJ SW 7,5 Światła stopu/tylne, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, system rozruchu, system EBC, system VSC, system blokady zmiany biegów
5 AM1 7,5
6 TI i TE 20 Wspomagane przechylanie i teleskopowa kierownica, system komunikacji Multiplex
7  –
8 BEZPIECZEŃSTWO 7,5 Inteligentny system dostępu z przyciskiem start
9 STR LOCK 25 System blokady kierownicy
10 MIERNIK 7,5 Wskaźniki i mierniki
11 IGN 10 Wieloportowy system wtrysku paliwa/sekwencyjny wieloportowy system wtrysku paliwa, system poduszek powietrznych SRS, światła stopu/tylne, system blokady kierownicy, system EBC, moduł ECU systemu Lexus Link, moduł ECU systemu klasyfikacji pasażerów
12 ACC 7,5 System komunikacji multipleksowej, inteligentny system dostępu z uruchamianiem przyciskiem, system monitorowania widoku z tyłu, system audio, system klimatyzacji, ECU systemu Lexus Link
13  –
14 CIG 15 Zapalniczka
15 WYJŚCIE PWR 15 Gniazdo zasilania
16 POWIETRZE 20 Adaptacyjny zmienny układ zawieszenia
17 DRZWI TYŁ PRAWE 20 System sterowania tylnymi prawymi drzwiami (system zamka drzwi, oświetlenie grzecznościowe drzwi, okno zasilania)
18 DRZWI PRZ PRAWE 20 System sterowania przednimi prawymi drzwiami (system zasilania zamka drzwi, system sterowania lusterkiem wstecznym z zasilaniem, oświetlenie sufitowe w drzwiach, ogrzewanie lusterka wstecznego zewnętrznego, okno zasilania), system komunikacji Multiplex
19 AM2 15 System startowy
20 RH-IG 7,5 Przełączniki ogrzewania siedzeń, System sterowania drzwiami przednimi prawymi, System sterowania drzwiami tylnymi prawymi, Kondensator, Przełącznik kombinowany, Napinacze pasów bezpieczeństwa, Intuicyjne wspomaganie parkowania
21 FR S/HTR RH 15 Nagrzewnice i wentylatory siedzeń
22 ECU-IG RH 10 Elektryczny uchylny i teleskopowy układ kierowniczy, System komunikacji Multiplex, Inteligentny system dostępu z uruchamianiem przyciskiem, System audio, System klimatyzacji, System blokady zmiany biegów, System ostrzegania o ciśnieniu w oponach, Przełącznik kombinowany, Stabilizator przedni, Stabilizator tylny, Przetwornica DC/DC
23  –
24  –

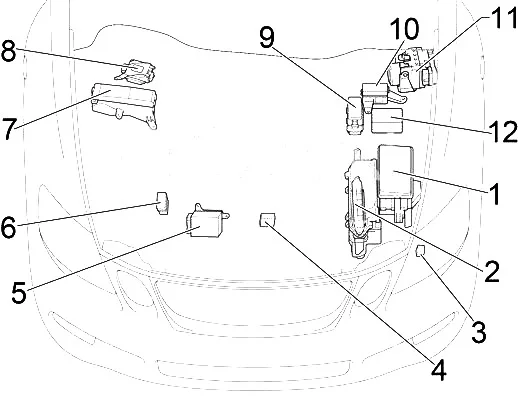

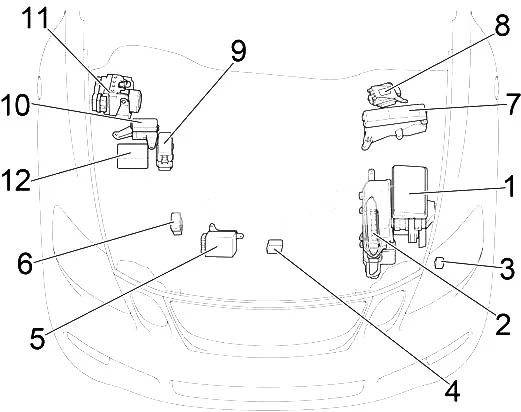

Komora silnika

Ruch lewostronny

Lexus GS 300, 430, 460 (2005-2011) - schematy bezpieczników i przekaźników

Kierownica z prawej strony

Lexus GS 300, 430, 460 (2005-2011) - schematy bezpieczników i przekaźników

  1. Skrzynka bezpieczników 1
  2. ECU silnika
  3. Przekaźnik sterujący czyszczenia reflektorów
  4. ECU wentylatora chłodzącego
  5. Sterownik wtryskiwacza (EDU)
  6. Skrzynka przekaźnikowa №1
  7. Skrzynka bezpieczników №2
  8. ECU wspomagania kierownicy
  9. 3UZ-FE:  Skrzynka przekaźnikowa 2
  10. 3GR-FSE, 3GR-FE:  Skrzynka przekaźników nr 2
  11. 3GR-FSE, 3GR-FE:  ECU kontroli poślizgu z siłownikiem
  12. 3UZ-FE:  ECU kontroli poślizgu

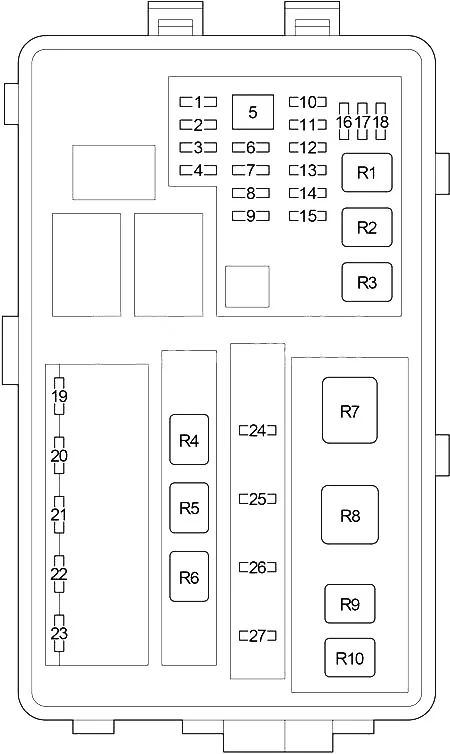

Skrzynka bezpieczników komory silnika 1

Wciśnij wypustki i zdejmij pokrywę.

Lexus GS 300, 430, 460 (2005-2011) - schematy bezpieczników i przekaźników

Numer Nazwa Ampery [A] Opis
1 IG2 10 Elektryczne wentylatory chłodzące
2 EFI №2 10 Układ paliwowy, układ wydechowy, wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, elektroniczny układ sterowania silnikiem, pompa do wykrywania nieszczelności
3 H-LP R LWR 15 Światła mijania (prawe)
4 H-LP L LWR 15 Światła mijania (lewe)
5 H-LP CLN 30 Środek do czyszczenia reflektorów
6 STB-AM 30 Przetwornica DC/DC
7 KOMP. KLIMATYZACJI 7,5 System klimatyzacji
8 ODLADZACZ 25 Odmrażacz wycieraczek przedniej szyby
9 FR CTRL+AM 30 Przednie światła przeciwmgielne, światła postojowe, spryskiwacze szyby przedniej
10 FR CTRL+B 25 Reflektor świateł drogowych, klakson
11 A/F 15 System wydechowy
12 ETCS 10 Elektroniczny system sterowania przepustnicą
13 ALT-S 7,5 System ładowania
14 INJ2 25 1UR-FE (GS460): wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
15  –
16  –
17  –
18  –
19 H-LP UPR 15 Światła drogowe reflektorów
20 KLAKSON 10 Rogi
21 PRALKA 20 Spryskiwacz przedniej szyby
22 PRZ OGON 10 Światła postojowe
23 FR MGŁA 15 Przednie światła przeciwmgielne
24  –
25 F/PMP 25 System paliwowy
26 EFI 20 3UZ-FE (GS430), 1UZ-FE (GS460): wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
25 3GR-FSE, 3GR-FE (GS300): wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
27 INJ 20 Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
Przekaźnik
R1 Sprzęgło sprężarki klimatyzacji (A/C COMP)
R2 Zapłon (IG 2)
R3 Czujnik przepływu powietrza (A/F)
R4  –
R5  –
R6 Rozrusznik (ST CUT)
R7 Pompa paliwa (F/PMP)
R8  –
R9  –
R10  –
Zobacz także:  Lexus SC 430 (Z40) (2001-2010) - schematy bezpieczników i przekaźników

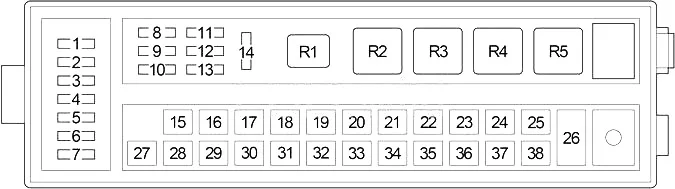

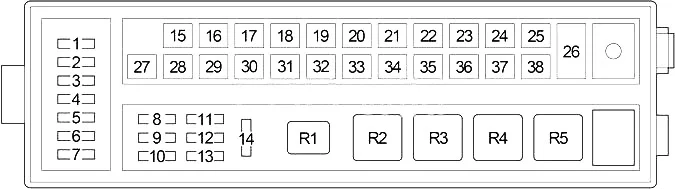

Skrzynka bezpieczników komory silnika 2

Wciśnij wypustki i zdejmij pokrywę.

Lexus GS 300, 430, 460 (2005-2011) - schematy bezpieczników i przekaźników

Ruch lewostronny

Lexus GS 300, 430, 460 (2005-2011) - schematy bezpieczników i przekaźników

Kierownica z prawej strony

Lexus GS 300, 430, 460 (2005-2011) - schematy bezpieczników i przekaźników

Numer Numer Ampery [A] Opis
1 ECU-B 10 VGRS, EPS, moduł przełącznika siedzenia kierowcy, ECU systemu Lexus Link
2 ABS GŁÓWNY3 10 system EBC
3 TURN-HAZ 15 Kierunkowskazy, migacze awaryjne
4 IG2 GŁÓWNY 20 Bezpiecznik: „IG2”, „WSKAŹNIK”, „IGN”
5 RAD №2 30 System nagłośnieniowy
6 CIĘCIE DC 20 Bezpiecznik: „KOPUŁKA”, „MPX-B”
7 RAD №1 30 System nagłośnieniowy
8 MPX-B 10 System komunikacji multipleksowej, kontroler przedni, system kontroli drzwi (system elektrycznego zamka drzwi, oświetlenie sufitowe w drzwiach, elektryczne szyby, system sterowania lusterkiem wstecznym z napędem elektrycznym, podgrzewacze zewnętrznych lusterek wstecznych), system wspomagania siedzeń, czujniki skrętu, system EBC, wspomaganie pochylania i teleskopowa kierownica, wskaźniki i mierniki, przełącznik kombinowany
9 KOPUŁA 10 Światła nożne, światła w progach drzwi, wskaźniki i mierniki, światło punktowe kierownicy, oświetlenie przełącznika kierownicy, tylne światła osobiste, światło punktowe dźwigni zmiany biegów automatycznej skrzyni biegów, przednie światła osobiste
10 CDS 10 Filtr hałasu
11 ABS GŁÓWNY2 10 system EBC
12 SILNIK ABS 30 ABS
13 ABS GŁÓWNY1 10 Kondensator
14  –
15 E/GB 60 Bezpiecznik: „FR CTRL BATT”, „ECTS”, „ALT-S”
16  –
17 ABS1 50 Układ VSC, Bezpieczniki: „ABS MAIN1”, „ABS MAIN2”, „ABS MTR”
18 Prawy J/BB 30 Bezpiecznik: „AM2”, „DOOR FR”, „DOOR RR”
19 VGRS 40 VGRS
20 GŁÓWNY 30 Bezpiecznik: „H-LP R LWR”, „H-LP L LWR”
21 ROZRUSZNIK 30 System startowy
22 lewa J/BB 30 Bezpiecznik: „FL DOOR”, „RL DOOR”, „RND №3”
23 P/IB 60 Wieloportowy układ wtrysku paliwa/sekwencyjny wieloportowy układ wtrysku paliwa
24 EPS 80 EPS
25  –
26 ALT 150 Bezpiecznik: „RH J/B-AM”, „LH J/B-AM”, „E/G-AM”, „RR JB”, „NAGRZEWNICA”, „ODGRZEWANIE”, „WENTYLATOR1”, „WENTYLATOR2”, „ ABS2”, „SILNIK ABS”, „ABS GŁÓWNY1”, „ABS GŁÓWNY2”
27 RR J/B 80 Bezpiecznik: „STOP LP R”, „STOP LP L”, „RR-B”, „RR TAIL”, „RR FOG”, „RR-IG1”, „PSB”, „RR S/SHADE”
28 GLW PLG1 50 Podgrzewacz świec żarowych
29 Prawy J/B-AM 80 Bezpiecznik: „AM1”, „OBD”, „STOP SW”, „TI&TE”, „PWR OUTLET”, „FR P/ SEAT RH”, „STR LOCK”, „ECU-IG RH”, „RH-IG”, „ACC”, „CIG”, „BEZPIECZEŃSTWO”, „FR S/HER RH”, „AIR SUS”
30 ABS2 30 VSC, ABS
31 ODMGŁAĆ 50 Odmgławiacz tylnej szyby, filtr szumów
32 CDS 40 CDS
33 WENTYLATOR1 40 Elektryczne wentylatory chłodzące
34 PODGRZEWACZ 50 System klimatyzacji
35 GLW PLG2 50 Podgrzewacz świec żarowych
36 E/G-AM 60 Bezpiecznik: „H-LMP CLN”, „FR CTRL-AM”, „A/C COMP”
37 LH J/B-AM 80 Bezpiecznik: „S/ROOF”, „FR P/ SEAT LH”, „TV”, „FR S/HTR LH”, „FR WIP”, „H-LP LVL”, „LH-IG”, „FUEL OPEN” , „A/C”, „PANEL”, „LH-B”
38 WENTYLATOR2 60 Elektryczne wentylatory chłodzące
Przekaźnik
R1 Rozrusznik
R2 Elektryczny wentylator chłodzący (FAN MAIN)
R3 Reflektor (HEAD LP)
R4  (EPS)
R5 Odmgławiacz tylnej szyby (DEFOG)
Zobacz także:  Lexus RX 300 (XU10) (1999-2003) - schematy bezpieczników i przekaźników

Skrzynka przekaźnikowa 1

Lexus GS 300, 430, 460 (2005-2011) - schematy bezpieczników i przekaźników

Numer Przekaźniki
R1  –
R2  –
R3 Grzałka PTC (GLW RLY1)
R4 Grzałka PTC (GLW RLY2)

Skrzynka przekaźnikowa 2

Numer Przekaźniki
R1 3UZ–FE: Układ przeciwblokujący (ABS MAIN1)
3GR–FSE, 3GR–FE: Układ przeciwblokujący (ABS MOTOR1)
R2 3UZ–FE: Układ przeciwblokujący (ABS MAIN2)
R3 3UZ–FE: Układ przeciwblokujący (ABS MOTOR1)
R4 Układ przeciwblokujący (ABS MOTOR2)

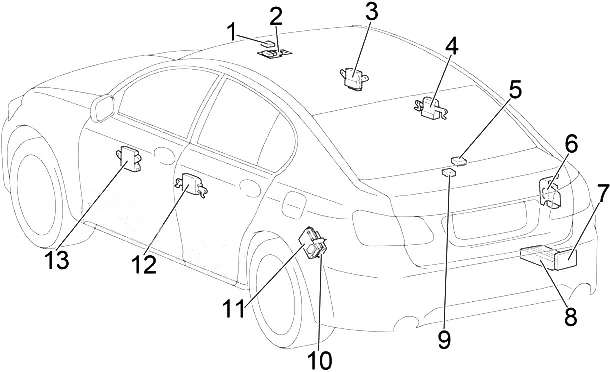

Bagażnik

Lexus GS 300, 430, 460 (2005-2011) - schematy bezpieczników i przekaźników

  1. ECU sterowania dachem przesuwnym
  2. Blok połączeń napowietrznych
  3. ECU drzwi (przód prawe)
  4. ECU drzwi (tylne prawe)
  5. Czujnik promieni słonecznych
  6. Inteligentny klucz ECU
  7. Odbiornik kontroli drzwi
  8. Wzmacniacz komponentowy stereo
  9. Tylny przekaźnik przeciwsłoneczny
  10. ECU kontroli pasów bezpieczeństwa
  11. Skrzynka bezpiecznikowa
  12. ECU drzwi (tylny lewy)
  13. ECU drzwi (przód lewy)



Skrzynka bezpieczników przedziału bagażowego 1

Zdejmij pokrywę po lewej stronie bagażnika.

Lexus GS 300, 430, 460 (2005-2011) - schematy bezpieczników i przekaźników

Lexus GS 300, 430, 460 (2005-2011) - schematy bezpieczników i przekaźników

Numer Numer Ampery [A] Opis
1 PRZ OGON 10 Światła tylne, światła tablicy rejestracyjnej, tylne światła obrysowe boczne
2 ZATRZYMAJ LP R 10 Wysokie światła stopu
3 ZATRZYMAJ LP L 7,5 Światła stopu, światło cofania
10 Światła stopu, światło cofania
4 RR MGŁA 10 Tylne światło przeciwmgielne
5 RR-B 10 Światło bagażnika
6 RR-IG1 10 Przedkolizyjny pas SEAT, napinacze pasów bezpieczeństwa, A/P UNIT, tylna osłona przeciwsłoneczna
7 RR-IG2 10
8  –
9 PSB 30 Przedkolizyjny pas bezpieczeństwa
10 TYŁ S/CIEŃ 7,5 Tylna osłona przeciwsłoneczna
11  –

Skrzynka bezpieczników przedziału bagażowego 2

Jest dostępny w pojazdach z aktywnym systemem stabilizacji zawieszenia. Zdejmij pokrywę.

Lexus GS 300, 430, 460 (2005-2011) - schematy bezpieczników i przekaźników

Lexus GS 300, 430, 460 (2005-2011) - schematy bezpieczników i przekaźników

Numer Nazwa Ampery [A] Opis
1 STB FR 50 Stabilizator przedni
2 STB RR 30 Tylny stabilizator
3 STB DC/DC 30 Przetwornica DC/DC
