Lexus SC 430 (Z40) (2001-2010) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Lexusa SC 430 (Z40) z lat: 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

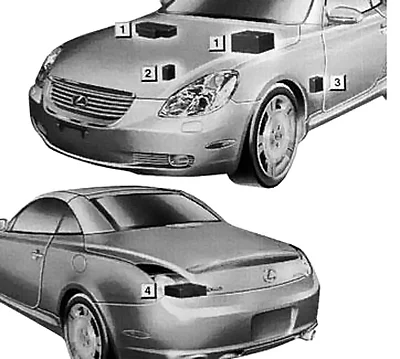

Lokalizacje skrzynki bezpieczników

Lexus SC 430 (Z40) (2001-2010) - schematy bezpieczników i przekaźników

  1. Komora silnika (lewa/prawa)
  2. Panel boczny pasażera
  3. Panel boczny po stronie kierowcy
  4. Bagażnik samochodowy

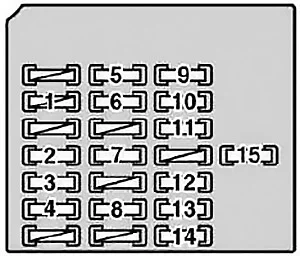

Skrzynka bezpieczników w przedziale pasażerskim nr 1 (po stronie kierowcy)

Pociągnij pokrętło i zdejmij pokrywę.

Lexus SC 430 (Z40) (2001-2010) - schematy bezpieczników i przekaźników

Lexus SC 430 (Z40) (2001-2010) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 15 Sterowanie uchylne i teleskopowe
2 5 System klimatyzacji, system audio, oświetlenie schowka na rękawiczki, wyświetlacz informacji o podróży, zapalniczka, elektroniczny system sterowania przepustnicą
3 15 Światła przeciwmgielne, włącznik reflektorów
4 30 System zasilania siedzeń
5 10 Wskaźniki i mierniki, środek do czyszczenia reflektorów, system ładowania, system napinaczy pasów bezpieczeństwa
6 7,5 Sterowanie uchylne i teleskopowe, system blokady drzwi, system SRS, system zasilania siedzeń
7 30 Wycieraczka przedniej szyby
8 15 Gniazdo zasilania
9 7,5 System diagnostyki pokładowej
10 5 Źródło prądu
11 7,5 2001-2005: System kontroli poślizgu pojazdu
2005-2010: System kontroli stabilności pojazdu
12 7,5 2001-2005: System odstraszający przed kradzieżą
2005-2010: Wieloportowy układ wtrysku paliwa/sekwencyjny wieloportowy układ wtrysku paliwa
13 7,5 Światła tylne, światła obrysowe boczne, światła postojowe, przełącznik reflektorów
14 5 Światła stopu
15 10 System klimatyzacji
Zobacz także:  Lexus GS 300 (S140) (1991-1997) - schematy bezpieczników i przekaźników

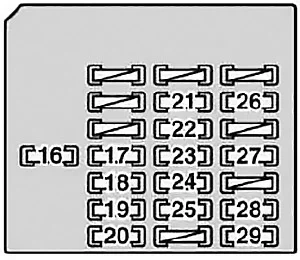

Skrzynka bezpieczników w przedziale pasażerskim nr 2 (strona pasażera)

Pociągnij pokrętło i zdejmij pokrywę.

Lexus SC 430 (Z40) (2001-2010) - schematy bezpieczników i przekaźników

Lexus SC 430 (Z40) (2001-2010) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
16 7,5 SRS
17 7,5 Blokada drzwi, blokada kierownicy, system zasilania siedzeń, chowany sztywny dach, immobilizer silnika
18 7,5 Sterowanie uchylne i teleskopowe, przełącznik reflektorów, przełącznik wycieraczek i spryskiwaczy przedniej szyby, przełącznik kierunkowskazów
19 7,5 Oświetlenie wewnętrzne, oświetlenie osobiste, oświetlenie próżności, oświetlenie stóp, oświetlenie wyłącznika silnika, oświetlenie bagażnika, antena, system otwierania drzwi garażowych, system audio
20 7,5 Wskaźniki i mierniki, system kontroli poślizgu pojazdu, system ostrzegania o ciśnieniu w oponach
21 5 2001-2005: System poziomowania reflektorów
10 2005-2010: System poziomowania reflektorów
22 10 System blokady zmiany biegów, ogrzewanie siedzeń, wyświetlacz informacji o podróży, antena, wewnętrzne lusterko wsteczne, system odstraszający przed kradzieżą
23 20 Ogrzewanie siedzeń
24 10 System audio, wyświetlacz informacji o podróży, lampka ostrzegawcza pasa bezpieczeństwa, system blokady zmiany biegów
25 15 Zapalniczka
26 20 Spryskiwacz przedniej szyby
27 5 System klimatyzacji
28 30 System zasilania siedzeń
29 5 TV, system nawigacji
Zobacz także:  Lexus ES 300 i ES 330 (XV30) (2001-2006) - schematy bezpieczników i przekaźników

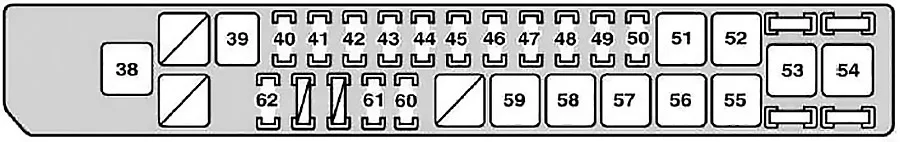

Skrzynka bezpieczników komory silnika nr 1 (prawa)

Wciśnij wypustki i zdejmij pokrywę.

Lexus SC 430 (Z40) (2001-2010) - schematy bezpieczników i przekaźników

Lexus SC 430 (Z40) (2001-2010) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
38 20 Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
39 50 Reflektory (światła mijania)
40 20 Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
41 25 Elektrycznie sterowane szyby, Elektrycznie zamykane drzwi, Elektrycznie sterowane lusterka wsteczne, Odmgławiacz zewnętrznych lusterek wstecznych, Oświetlenie sufitowe w drzwiach
42 25 Elektrycznie sterowane szyby, Elektrycznie zamykane drzwi, Elektrycznie sterowane lusterka wsteczne, Odmgławiacz zewnętrznych lusterek wstecznych, Oświetlenie sufitowe w drzwiach
43 15 Wszystkie elementy w bezpiecznikach „DOME”, „MPX-B1”, „MPX-B2” i „MPX-B3”
44 15 Kierunkowskazy, migacze awaryjne
45 15 Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
46 10 Klakson, włącznik reflektorów
47 30 System nagłośnieniowy
48 5 Telefon
49 5 System ładowania
50 25 Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa
51 30 Wszystkie elementy W bezpiecznikach „ST” i „IG2” oraz w układzie rozruchowym
52 40 System zapobiegania blokady kół
53 140 System ładowania
54 60 System zapobiegania blokady kół
55 50 System klimatyzacji
56 50 Wszystkie elementy w „ODFOG”, „DACH PRAWY”, „DACH LH”. „LUG RH”, „LUG LH”. „P-TACA”. Bezpieczniki „LCE LP” i „FUEL OPN”
57 30 Środek do czyszczenia reflektorów
58 40 System klimatyzacji
59 40 System klimatyzacji
60 15 Reflektor prawy (światła mijania)
61 15 Reflektor lewy (światło mijania)
62 20 Reflektor (światła drogowe), przełącznik reflektorów
Zobacz także:  Lexus GS 300, 430, 460 (2005-2011) - schematy bezpieczników i przekaźników



Skrzynka bezpieczników komory silnika nr 2 (lewa)

Wciśnij wypustki i zdejmij pokrywę.

Lexus SC 430 (Z40) (2001-2010) - schematy bezpieczników i przekaźników

Lexus SC 430 (Z40) (2001-2010) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
63 7,5 System startowy
64 10 Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, system kontroli emisji
65 5 Wielopunktowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa, układ przeciwblokujący, system kontroli trakcji, system kontroli stabilności pojazdu, tempomat
66 5 Wieloportowy układ wtrysku paliwa/sekwencyjny wielopunktowy układ wtrysku paliwa

Schemat skrzynki bezpieczników bagażnika

Pociągnij zakładkę i zdejmij pokrywę.

Lexus SC 430 (Z40) (2001-2010) - schematy bezpieczników i przekaźników

Lexus SC 430 (Z40) (2001-2010) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
30 30 Odmgławiacz tylnej szyby
31 7,5 Oświetlenie tablicy rejestracyjnej
32 20 Chowany system blokady sztywnego dachu
33 10 Otwieracz drzwi wlewu paliwa
34 20 Chowany system blokady sztywnego dachu
38 20 Okna ćwiartkowe
36 20 System blokady bagażu
37 20 System blokady bagażu
