Lexus ES 300 (XV20) (1996-2001) – schematy bezpieczników i przekaźników
Rocznik 1996-2001 Generacja XV20
Zaktualizowano 29.01.2025
Spis treści
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Lexusa ES 300 (XV20) z lat: 1996, 1997, 1998, 1999, 2000, 2001.
Sprawdzanie oraz wymiana bezpieczników Lexus ES 300 (XV20) (1996-2001)
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika w Lexus ES 300 (XV20) (1996-2001)!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

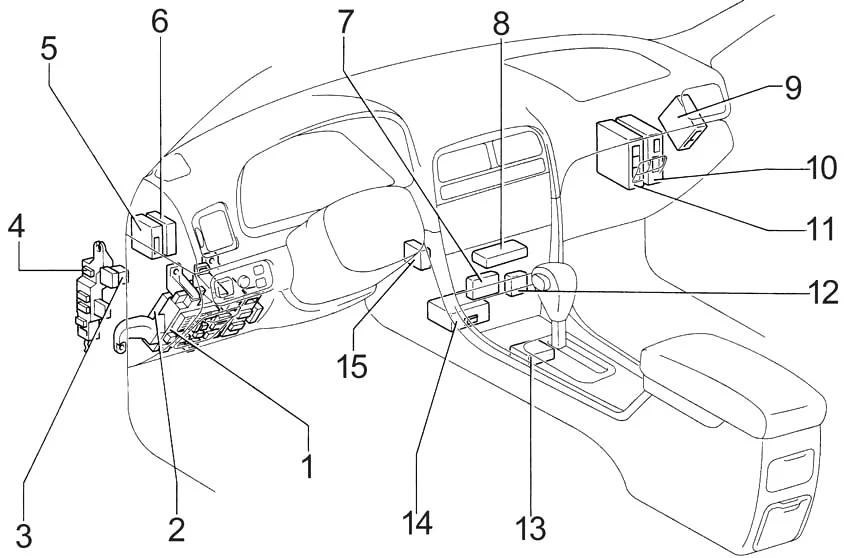

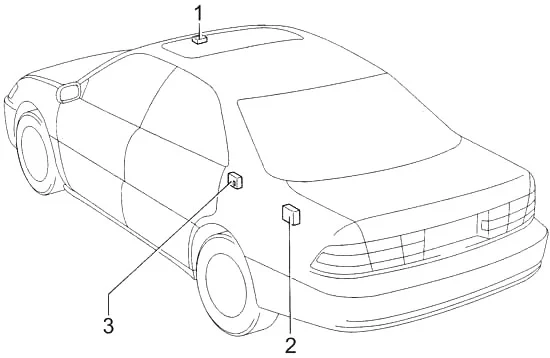

Przedział pasażerski Lexus ES 300 (XV20) (1996-2001)
- Skrzynka bezpiecznikowa
- Przekaźnik integracyjny
- Przekaźnik kierunkowskazów kierunkowskazów
- Przekaźnik przednich świateł przeciwmgielnych
- ECU tempomatu
- ECU kontroli absorbera
- ECU odstraszania kradzieży
- Zespół sterowania klimatyzacją
- ABS ECU lub ABS i ECU trakcji
- Wzmacniacz komponentowy stereo
- Moduł sterujący silnika
- Bezprzewodowy zamek do drzwi ECU
- ECU sterowania blokadą zmiany biegów
- Zespół czujnika poduszki powietrznej
- Przekaźnik świateł do jazdy dziennej
- Sterownik szyberdachu SW i przekaźnik
- Telefon nadawczo-odbiorczy i przekaźnik głośnikowy
- Czujnik awarii światła

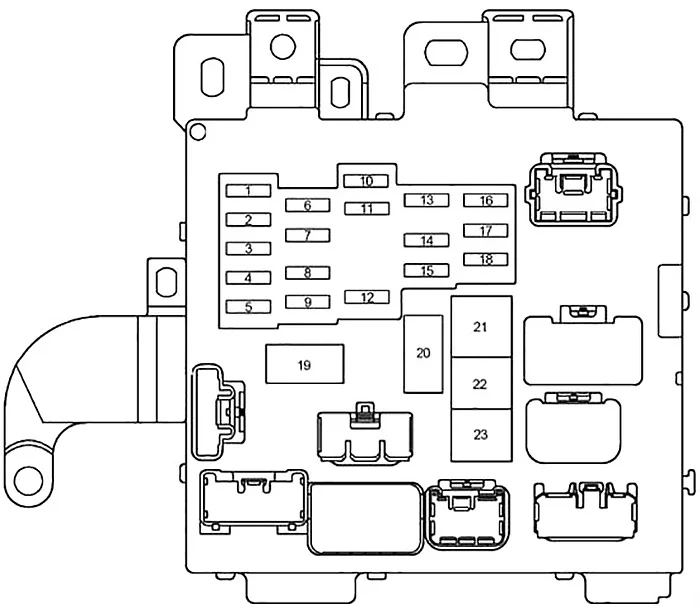

Schemat skrzynki bezpieczników w przedziale pasażerskim Lexus ES 300 (XV20) (1996-2001)
Skrzynka bezpieczników znajduje się za pokrywą po lewej stronie kolumny kierownicy.
Rewers
| Numer | Ampery [A] | Opis |
| 1 | 20 | System ogrzewania siedzeń |
| 2 | 10 | System klimatyzacji |
| 3 | 10 | Wskaźniki i miary, wskaźniki przypomnienia serwisowego i brzęczyki ostrzegawcze, światło cofania, oświetlenie sufitowe w drzwiach, podgrzewacz siedzeń, system szyb elektrycznych |
| 4 | 20 | 1996-1998: Wycieraczki i spryskiwacze przedniej szyby |
| 25 | 1999-2001: Wycieraczki i spryskiwacze przedniej szyby | |
| 5 | 10 | Odmgławiacz zewnętrznego lusterka wstecznego |
| 6 | 15 | System tempomatu, system przeciwblokujący, system blokady zmiany biegów, antena hamulca wspomagania, system odstraszający przed kradzieżą, elektroniczne modulowane zawieszenie, bezprzewodowy pilot zdalnego sterowania |
| 7 | 5 | System poduszek powietrznych SRS, wtrysk paliwa Multiport |
| 8 | 15 | Światła stopu, Wysoko montowane światło stopu, Tempomat, Elektronicznie modulowane zawieszenie, Układ przeciwblokujący, System blokady zmiany biegów, System zasilania siedzeń, Wieloportowy wtrysk paliwa |
| 9 | 10 | Światło tylne, boczne światła obrysowe, oświetlenie tablicy rejestracyjnej |
| 10 | 15 | Gniazdo zasilania |
| 11 | 7,5 | System diagnostyki pokładowej |
| 12 | 15 | Światła przeciwmgielne |
| 13 | 5 | System startowy |
| 14 | 25 | Oświetlenie sufitowe w drzwiach, System odstraszający złodziei, System zamka drzwi z zasilaniem, Otwieracz pokrywy bagażnika, Otwieracz drzwi wlewu paliwa |
| 15 | 7,5 | Oświetlenie tablicy przyrządów, oświetlenie schowka na rękawiczki |
| 16 | 7,5 | Migacze awaryjne, kierunkowskazy |
| 17 | 7,5 | System nagłośnieniowy |
| 18 | 15 | Zapalniczka, zegar, system poduszek powietrznych SRS, system odstraszający przed kradzieżą |
| 19 | – | Filtr hałasu |
| 20 | – | Filtr hałasu |
| 21 | 40 | Odmgławiacz tylnej szyby, Odmgławiacz zewnętrznego lusterka wstecznego |
| 22 | 30 | Okno elektryczne, elektroniczny szyberdach, system zasilania siedzeń |
| 23 | 40 | Okno elektryczne, elektroniczny szyberdach, system zasilania siedzeń |

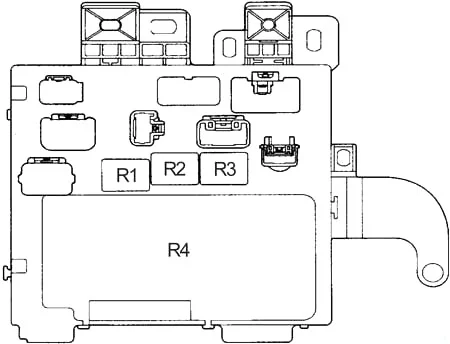

| Przekaźnik (strona tylna) | ||
| R1 | Moc | |
| R2 | Odmgławiacz | |
| R3 | Światła tylne | |
| R4 | Przekaźnik integracyjny | |

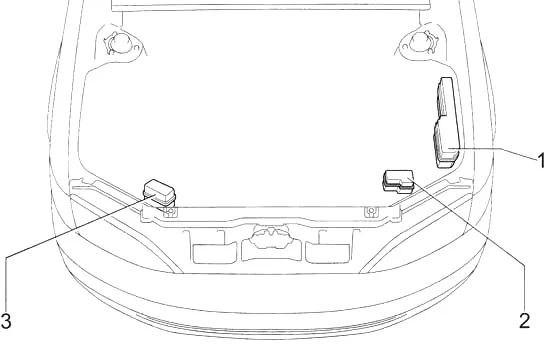

Komora silnika Lexus ES 300 (XV20) (1996-2001)
- Skrzynka bezpiecznikowa
- Dodatkowa skrzynka bezpieczników (lewa)
- Dodatkowa skrzynka bezpieczników (prawa)

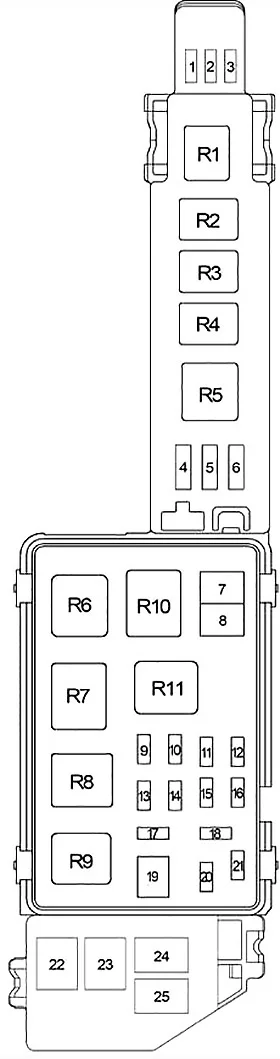

Schemat skrzynki bezpieczników w komorze silnika Lexus ES 300 (XV20) (1996-2001)
| Numer | Ampery [A] | Opis |
| 1 | 25 | 1999-2001: Czujnik stosunku powietrza do paliwa |
| 2 | – | – |
| 3 | 10 | Brak obwodu |
| 4 | 10 | Zapasowy bezpiecznik |
| 5 | 15 | Zapasowy bezpiecznik |
| 6 | 30 | Zapasowy bezpiecznik |
| 7 | 30 | System klimatyzacji |
| 8 | 30 | Elektryczne wentylatory chłodzące |
| 9 | 5 | System ładowania |
| 10 | 15 | 1996-1998: Reflektor prawy (światło drogowe) |
| 20 | 1999-2001: Reflektor prawy (światło drogowe) | |
| 11 | 15 | Wieloportowy wtrysk paliwa |
| 12 | 10 | System antykradzieżowy |
| 13 | 10 | 1996-1998: Światła awaryjne, kierunkowskazy |
| 15 | 1999-2001: Światła awaryjne, kierunkowskazy | |
| 14 | 30 | System startowy |
| 15 | 5 | Telefon |
| 16 | 15 | 1996-1998: Reflektor lewy (światło drogowe) |
| 20 | 1999-2001: Reflektor lewy | |
| 17 | 20 | System nagłośnieniowy |
| 18 | – | – |
| 19 | 40 | Reflektor, układ rozruchowy |
| 20 | 7,5 | System antykradzieżowy, zegar, oświetlenie grzecznościowe drzwi, oświetlenie wewnętrzne, oświetlenie wyłącznika zapłonu, oświetlenie próżności, bezprzewodowy system zdalnego sterowania |
| 21 | 10 | System tempomatu, system klimatyzacji, system zasilania siedzeń |
| 22 | 100 | System ładowania |
| 23 | – | – |
| 24 | 50 | Klimatyzacja, ogrzewanie siedzeń |
| 25 | 30 | Brak obwodu |
| Przekaźnik | ||
| R1 | Sprzęgło magnetyczne (A/C) | |
| R2 | Przekaźnik otwarcia obwodu (C/OPN) | |
| R3 | Elektryczny wentylator chłodzący (№2) | |
| R4 | Elektryczny wentylator chłodzący (№3) | |
| R5 | System klimatyzacji (ogrzewanie) | |
| R6 | Główny silnik) | |
| R7 | EFI | |
| R8 | Reflektor | |
| R9 | Rozrusznik | |
| R10 | Klakson | |
| R11 | Elektryczny wentylator chłodzący (№1) | |
Dodatkowa skrzynka bezpieczników (lewa) Lexus ES 300 (XV20) (1996-2001)
| Numer | Ampery [A] | Opis |
| 1 | 20 | Brak obwodu |
| 2 | 5 | System świateł do jazdy dziennej |
| 3 | 10 | 1996-1998: Reflektor lewy (światło mijania) |
| 15 | 1999-2001: | |
| z reflektorem wyładowczym: Reflektor lewy (światło mijania) | ||
| 10 | bez reflektora wyładowczego: Reflektor lewy (światło mijania) | |
| 4 | 10 | 1996-1998: Reflektor prawy (światło mijania) |
| 15 | 1999-2001: | |
| z reflektorem wyładowczym: Reflektor prawy (światło mijania) | ||
| 10 | bez reflektora wyładowczego: Reflektor prawy (światło mijania) | |
| Przekaźnik | ||
| R1 | System świateł do jazdy dziennej №2 | |
| R2 | System świateł do jazdy dziennej №4 | |
| R3 | System świateł do jazdy dziennej №3 | |
Dodatkowa skrzynka bezpieczników (prawa) Lexus ES 300 (XV20) (1996-2001)
| Numer | Ampery [A] | Opis |
| 1 | 60 | System zapobiegania blokady kół |
| Przekaźnik | ||
| R1 | Silnik ABS | |
| R2 | ABS SOL | |
Wymiana — 4 kroki
~5 min- 1Wyłącz zapłonWyjmij kluczyk, odczekaj 30 sekund.
- 2Otwórz skrzynkę bezpiecznikówLokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
- 3Wyjmij bezpiecznik plastikową pincetąPinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
- 4Włóż nowy o tej samej wartościKażdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
