Kia Sportage III (2011-2016) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Kii Sportage III z lat: 2011, 2012, 2013, 2014, 2015, 2016. Kia Sportage III to trzecia generacja popularnego SUV-a kompaktowego produkowanego przez południowokoreańskiego producenta samochodów, Kia Motors. Ten model został wprowadzony na rynek w 2010 roku i przyniósł kolejne ulepszenia w zakresie designu, […]

09/02/2023
Czas czytania: 6 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Kii Sportage III z lat: 2011, 2012, 2013, 2014, 2015, 2016.

Kia Sportage III to trzecia generacja popularnego SUV-a kompaktowego produkowanego przez południowokoreańskiego producenta samochodów, Kia Motors. Ten model został wprowadzony na rynek w 2010 roku i przyniósł kolejne ulepszenia w zakresie designu, wyposażenia i osiągów w porównaniu do swojego poprzednika, Kia Sportage II. Oto kilka kluczowych informacji na temat Kia Sportage III:

  1. Nowoczesny design: Kia Sportage III zaprezentowała znacznie bardziej nowoczesny i dynamiczny wygląd w porównaniu do poprzednich generacji. Charakteryzowała się bardziej strzelistą sylwetką, bardziej wyrazistymi liniami nadwozia i charakterystyczną sześciokątną atrapą chłodnicy w stylu „Tygrysiego nosa”, która stała się cezurą w projektach Kia.
  2. Przestronne i nowoczesne wnętrze: Wnętrze Sportage III zostało odświeżone, oferując przestronność i nowoczesny design kabiny. W zależności od wersji wyposażenia dostępne były luksusowe materiały i wygodne siedzenia.
  3. Efektywne jednostki napędowe: Trzecia generacja Sportage była dostępna z różnymi jednostkami napędowymi, w tym benzynowymi i wysokoprężnymi. W miarę jak tempo rozwoju ekologicznych rozwiązań wzrastało, wprowadzono także wersję hybrydową i elektryczną, aby zaspokoić rosnące zapotrzebowanie na bardziej ekologiczne pojazdy.
  4. Zaawansowane technologie: Sportage III wprowadziła wiele nowoczesnych technologii, takich jak systemy multimedialne z ekranami dotykowymi, systemy nawigacji, systemy bezpieczeństwa, kamerę cofania i wiele innych udogodnień, które podniosły poziom komfortu i bezpieczeństwa podczas jazdy.
  5. Sukces rynkowy: Kia Sportage III zdobyła uznanie na rynku motoryzacyjnym dzięki swojemu atrakcyjnemu wyglądowi, nowoczesnym technologiom i konkurencyjnemu stosunkowi jakości do ceny. Stała się jednym z najlepiej sprzedających się modeli w segmencie kompaktowych SUV-ów na wielu rynkach światowych.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Kia Forte i Cerato I (2007-2008) - schematy bezpieczników i przekaźników

Komora silnika

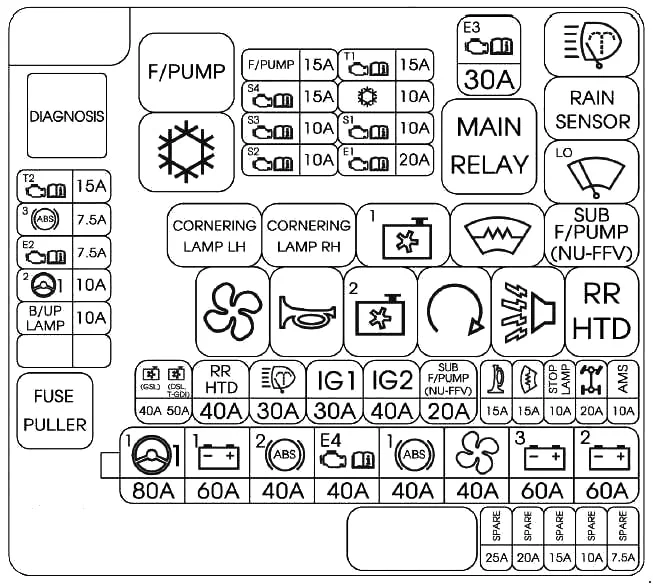

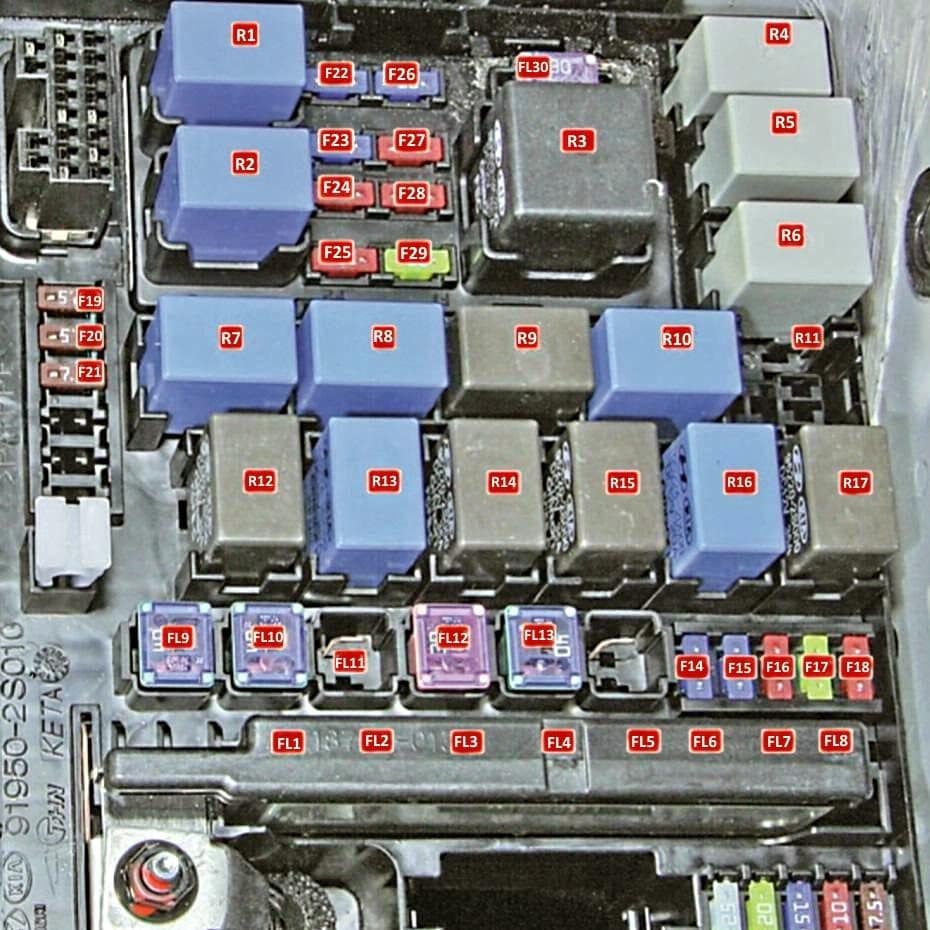

Główna skrzynka

Znajduje się po lewej stronie komory silnika za akumulatorem.

Kia Sportage III (2011-2016) - schematy bezpieczników i przekaźników

Kia Sportage III (2011-2016) - schematy bezpieczników i przekaźników

Kia Sportage III (2011-2016) - schematy bezpieczników i przekaźników

Opis

FL1 80A Elektryczne wspomaganie kierownicy
FL2 60A Skrzynka przyłączeniowa tablicy przyrządów
FL3 Jednostka sterująca ESP i ABS 40A
FL4 40A pudełko EMS
FL5 Jednostka sterująca ESP i ABS 40A
FL6 40A Przekaźnik wentylatora nagrzewnicy
FL7 60A Skrzynka przyłączeniowa tablicy przyrządów
FL8 60A Skrzynka przyłączeniowa tablicy przyrządów
FL9 Wentylator chłodzący 40A
FL10 40A Podgrzewana szyba tylnej klapy
FL11 30A Spryskiwacz reflektorów
FL12 40A Wyłącznik zapłonu (blokada)
FL13 40A Przekaźnik rozruchu, wyłącznik zapłonu
F14 15A Przekaźnik syreny alarmowej
F15 15A Podgrzewana szyba przednia
F 16 10A światło stopu
F17 20A Sterownik napędu na wszystkie koła
F18 Cewki zapłonowe 20A, kondensator
F19 7,5A Przekaźnik startowy, przekaźnik pozycji postojowej / neutralnej automatycznej skrzyni biegów, czujnik MAF, przełącznik wielofunkcyjny
F20 7,5 A ESP, jednostki sterujące ABS i ICM, przełącznik uniwersalny, moduł przekaźnika świec żarowych, czujnik wody filtra paliwa, przekaźnik podgrzewacza filtra paliwa
F21 7,5А Przełącznik wyboru automatycznej skrzyni biegów
F22 15A pompa paliwa
F23 15A Czujnik stężenia tlenu, wentylator chłodzący *.

Zawór regulatora ciśnienia paliwa **.

Moduł automatycznej blokady silnika, czujnik położenia wałka rozrządu, przekaźnik pompy paliwa, zawór regulatora ciśnienia paliwa, główny zawór regulatora ciśnienia ***

F24 10A Klimatyzator, dysze*.

Światło hamowania, czujnik stężenia tlenu, klimatyzacja, przekaźnik wentylatora chłodzącego **. Czujnik położenia wału korbowego, czujnik stężenia tlenu, klimatyzacja ***

F25 10A Włącznik świateł hamowania ***
F26 15A RSM *

TCM ***

F27 Klimatyzator 10A
F28 Moduł 10A TCM, zawór elektromagnetyczny sterowania wtryskiem, czujnik położenia wału korbowego, czujnik położenia wałka rozrządu, zawór sterowania olejem, zawór elektromagnetyczny oczyszczania kanistra *.

Zawór elektromagnetyczny chłodzenia EGR, (recyrkulacja spalin), rozrusznik elektryczny VGT (system dystrybucji gazu), moduł automatycznej blokady silnika, czujnik CMP, skrzynka przekaźników świec żarowych, czujnik poziomu oleju **. Elektrozawór chłodzenia EGR (recyrkulacja spalin), rozrusznik elektryczny VGT (system dystrybucji gazu), czujnik poziomu oleju, wentylator chłodzący silnik ***

F29 20A Cewki zapłonowe *, ECM **, ECM ***
FL30 Przekaźnik sterujący silnika 30A
R1 Przekaźnik pompy paliwa
R2 Przekaźnik klimatyzatora
R3 Przekaźnik sterujący silnika (przekaźnik główny)
R4 Przekaźnik ostrzegawczy hamulca / przekaźnik spryskiwaczy reflektorów
R5 Przekaźnik wycieraczek (czujnik deszczu)
R6 Przekaźnik wycieraczek (tryb powolny)
R7 Przekaźnik wentylatora
R8 Przekaźnik klaksonowy
R9 Przekaźnik – elektryczny wentylator chłodzący o dużej prędkości
R10 Podgrzewany przekaźnik szyby przedniej
R11 Przekaźnik sterujący silnika
R12 Wentylator elektryczny systemu klimatyzacji
R13 Przekaźnik klaksonowy
R14 Przekaźnik wentylatora chłodzącego (niski)
R15 Przekaźnik rozrusznika
R16 Dźwiękowy przekaźnik alarmu przeciwwłamaniowego
R17 Podgrzewany przekaźnik tylnej szyby

* Do silników benzynowych
** Do silników Diesla o pojemności 1,7 litra
*** Do silników Diesla o pojemności 2,0 litra.

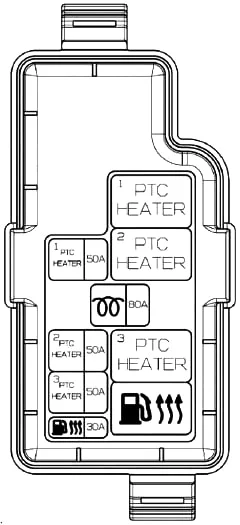

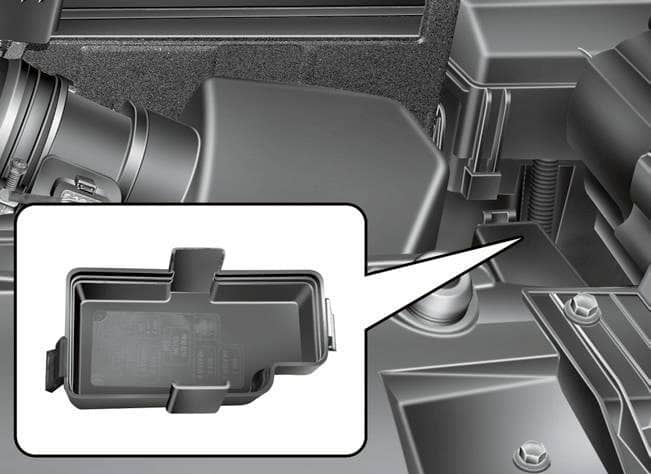

Dodatkowa skrzynka

Zainstalowany w modelach z silnikiem Diesla.

Kia Sportage III (2011-2016) - schematy bezpieczników i przekaźników



Kia Sportage III (2011-2016) - schematy bezpieczników i przekaźników

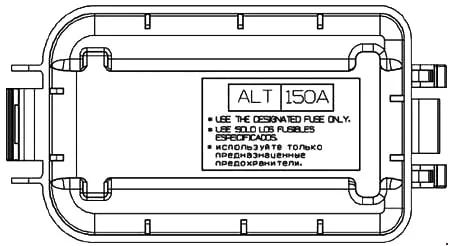

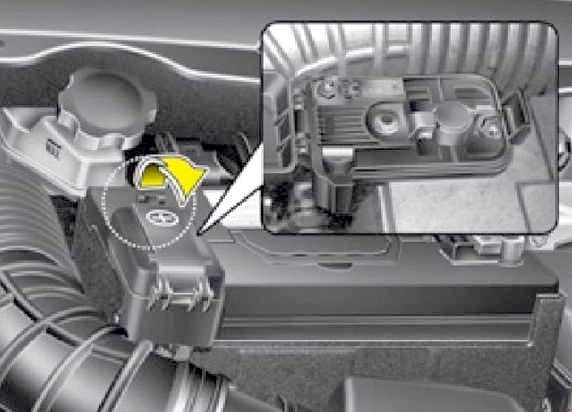

Główny bezpiecznik

W wielu samochodach Sportage główny bezpiecznik zasilania znajduje się na dodatnim zacisku akumulatora, wykonany w postaci bezpiecznika dużej mocy.

Kia Sportage III (2011-2016) - schematy bezpieczników i przekaźników



Kia Sportage III (2011-2016) - schematy bezpieczników i przekaźników

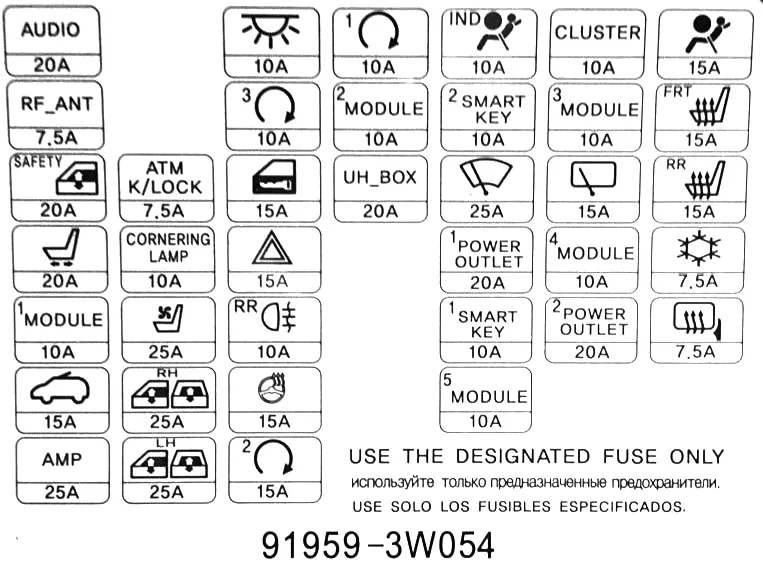

Przedział pasażerski

Znajduje się pod deską rozdzielczą po stronie kierowcy. Zdejmij pokrywę ochronną, aby uzyskać dostęp.

Kia Sportage III (2011-2016) - schematy bezpieczników i przekaźników



Kia Sportage III (2011-2016) - schematy bezpieczników i przekaźników

Opis

1 20A Jednostka audio/wideo i nawigacja, konwerter ISG, system audio
2 Odbiornik RF 7,5A (antena radiowa)
3 20A Bezpieczny podnośnik szyby jednostki sterującej po stronie kierowcy
4 20A El. napęd fotela kierowcy.
5 10A Uniwersalne złącze testowe, skrzynka kontrolna syreny, złącze łącza danych, brzęczyk parkowania z kamerą cofania, przełącznik zasilania lusterek zewnętrznych, jednostka pochylania
6 Przełącznik sterowania szyberdachem 15A;
7 25A Wspomaganie kierownicy
8 7,5А Dźwignia zmiany biegów automatycznej skrzyni biegów
9 10A Lampy obrotowe
10 15A Podgrzewany fotel kierowcy.
11 25A Podnośniki do szkła prawe drzwi boczne
12 25A Podnośniki do szkła lewe drzwi boczne
13 10A Lampy wewnętrzne i włączniki oświetlenia
14 10A Jednostka sterująca zamków drzwi i zapłonu, uchwyt na breloczek, przycisk start i stop
15 15A Blokada klapy tylnej
16 Alarm 15A
17 10A Tylne światła przeciwmgielne
18 25A Zamki drzwi bocznych i stacyjka (zamek)
19 10A Rozrusznik
20 10A Światło hamowania, elektryczne wspomaganie kierownicy, podświetlenie selektora automatycznej skrzyni biegów, wspomaganie parkowania, sterowanie układem napędu na cztery koła, sterowanie zasięgiem reflektorów, jednostka sterująca IPS
21 20A Skrzynka bezpieczników w komorze silnika
22 10A lampka ostrzegawcza poduszki powietrznej
23 10A Jednostka sterująca zamków drzwi i stacyjki (zamek)
24 Wycieraczka przedniej szyby 25A
25 15A Prawe przednie gniazdo elektryczne
26 10A Jednostka sterująca zamków drzwi i stacyjki (zamek), ВМС
27 Przetwornik 10A ISG, system audio, wzmacniacz, elektryczny napęd lusterek zewnętrznych, sterowanie szyberdachu, jednostka audio/wideo i nawigacja
28 10A Zestaw wskaźników, generator, jednostka sterująca klimatyzacją, jednostka audio/wideo i nawigacja, przełącznik wspomagania parkowania, przełącznik ogrzewania fotela kierowcy i pasażera, BMC, moduł monitorowania ciśnienia w oponach, lampa RAV i SBR
29 10A Blokada drzwi i jednostka sterująca zapłonu, jednostka sterująca IPS, BMC, przekaźnik jednostki ICM (przekaźnik wycieraczek reflektorów)
30 15A Wycieraczka szyby okna drzwi tylnych
31 10A Klimatyzator, jonizator, czujnik deszczu, sterowanie szyberdachu, elektryczny napęd lusterek wstecznych, jednostka wysokoprężna (przekaźnik 2, 3 – przekaźnik nagrzewnicy), blok montażowy komory silnika (przekaźnik 1 – przekaźnik wentylatora)
32 20A Lewe przednie gniazdo elektryczne, tylne gniazdo elektryczne, lewa przednia zapalniczka;
33 15A Jednostka sterująca pasywnego systemu przytrzymującego (SRS)
34 15A Przełącznik ogrzewania fotela kierowcy i pasażera
35 15A Przełącznik ogrzewania lewego/prawego tylnego siedzenia
36 7,5A Jednostka sterująca klimatyzatora
37 7,5A Lusterko zewnętrzne z napędem elektrycznym. Jednostka sterująca klimatyzatora.



Z tyłu pudełka znajduje się kilka elementów przekaźnikowych.

Kia Sportage III (2011-2016) - schematy bezpieczników i przekaźników

Opis

  1. Przekaźnik pokrywy bagażnika
  2. Przekaźnik alarmu włamaniowego
  3. Przekaźnik blokady drzwi/odblokowania
  4. Przekaźnik okna zasilania
