Kia Optima TF (2011-2013) – schematy bezpieczników i przekaźników
Rocznik 2011-2013
Zaktualizowano 16.01.2025
Spis treści
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Kii Optima TF z lat: 2011, 2012, 2013.
Sprawdzanie oraz wymiana bezpieczników Kia Optima TF (2011-2013)
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika w Kia Optima TF (2011-2013)!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.
Wewnątrz osłon panelu bezpieczników/przekaźników znajduje się etykieta z nazwą i mocą bezpiecznika/przekaźnika. Nie wszystkie opisy panelu bezpieczników w tej instrukcji mogą dotyczyć Twojego pojazdu.

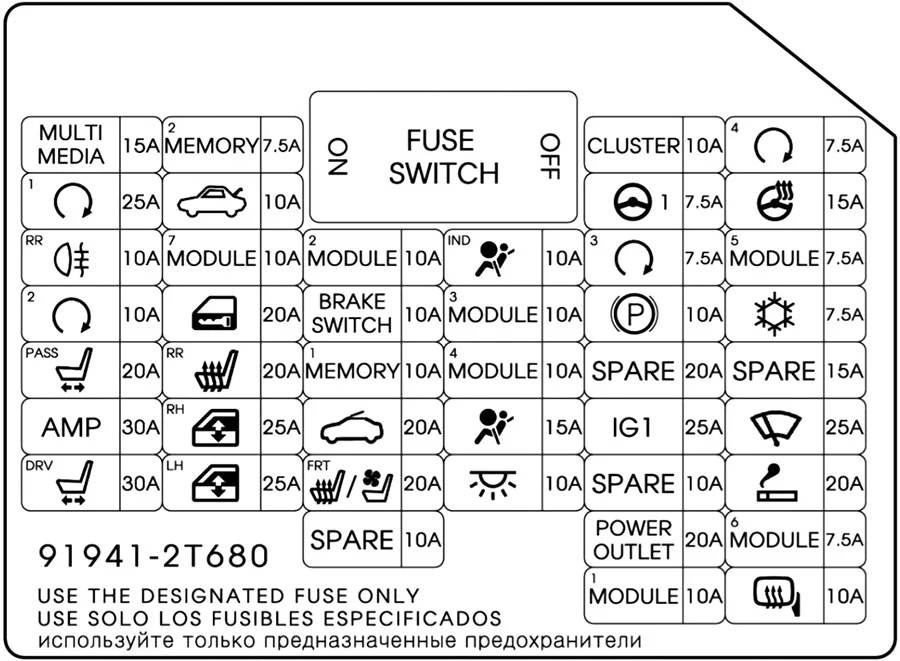

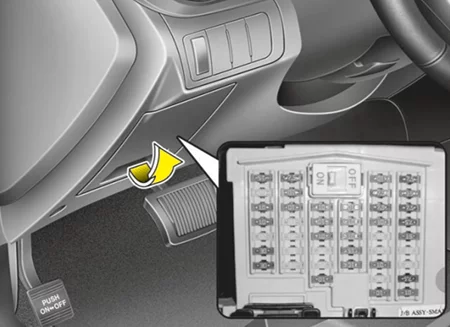

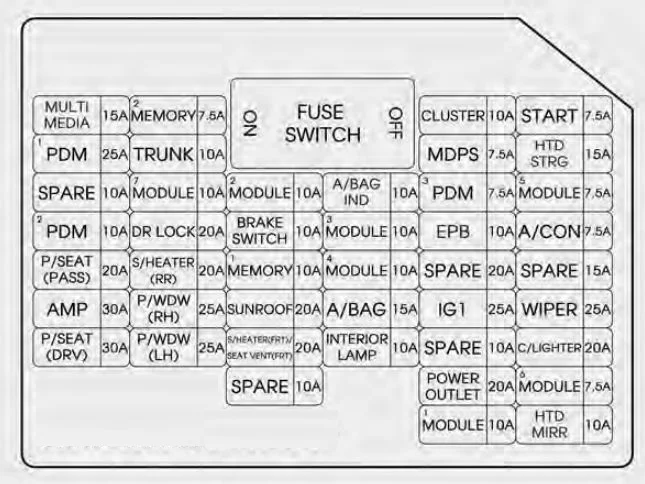

Przedział pasażerski w Kia Optima TF (2011-2013)
| Nazwa | Ampery [A] | Opis |
| MODULE 3 | 7,5A | Elektromagnes kluczyka, przełącznik trybu sportowego |
| PDM 1 | 25A | Inteligentny moduł sterujący kluczem |
| POWER OUTLET | 15A | Gniazdo zasilania z przodu |
| MODULE 5 | 7,5A | Moduł sterujący inteligentnego kluczyka, przekaźnik ogrzewania tylnych siedzeń po lewej i prawej stronie |
| MODULE 2 | 7,5A | BCM, panoramiczne okno dachowe, czujnik deszczu |
| TRUNK | 10 A | Skrzynka przyłączeniowa I/P (przekaźnik bagażnika), drzwi wlewu paliwa i przełącznik pokrywy bagażnika, oświetlenie w bagażniku |
| CLOCK | 10 A | Jednostka główna A/V i nawigacji, audio, moduł sterowania inteligentnym kluczem, lampka konsoli sufitowej, lampa nastrojowa, Crash Pad, moduł sterowania klimatyzacją, BCM, AMP (wzmacniacz), przełącznik zasilania zewnętrznego lusterka, lampka nastrojowa drzwi kierowcy/pasażera |
| C/LIGHTER | 15A | Zapalniczka |
| HTD STRG | 15A | Podgrzewacz kierownicy |
| A/CON | 7,5A | Moduł sterujący klimatyzacji, skrzynka bezpieczników i przekaźników E/R (przekaźnik dmuchawy) |
| WIPER | 25A | Przełącznik wielofunkcyjny, silnik wycieraczki przedniej, skrzynka bezpieczników i przekaźników E/R (przekaźnik wycieraczek, przekaźnik SNSR deszczu) |
| S/HEATER FRT | 20A | Podgrzewacz poduszki CCS kierowcy/pasażera, moduł podgrzewania fotela kierowcy/pasażera |
| MIRR HTD | 10 A | Elektrycznie sterowane lusterko zewnętrzne kierowcy/pasażera |
| MODULE 4 | 7,5A | Podgrzewacz przedniego siedzenia i przełącznik CCS, moduł sterujący CCS kierowcy/pasażera, moduł podgrzewania siedzenia kierowcy/pasażera, moduł monitorowania ciśnienia w oponach, dźwięk |
| A/BAG IND | 7,5A | Zestaw wskaźników (poduszka powietrzna IND.) |
| START | 7,5A | Bez inteligentnego kluczyka: Przekaźnik alarmu antywłamaniowego
Z inteligentnym kluczykiem: PCM, przełącznik zakresu skrzyni biegów |
| S/HEATER RR | 15A | Przekaźnik ogrzewania tylnych siedzeń po lewej i prawej stronie |
| P/SEAT PASS | 20A | Przełącznik ręczny siedzenia pasażera |
| FOG LP RR | 15A | – |
| MODULE 1 | 7,5A | Siłownik urządzenia do poziomowania reflektorów po lewej i prawej stronie, moduł urządzenia do automatycznego poziomowania reflektorów, moduł IMS sterownika, wskaźnik dźwigni zmiany biegów, BCM, moduł sterowania klimatyzacją, lusterko elektrochromowe, moduł asystenta utrzymania pasa ruchu, zestaw wskaźników |
| VACCUM | 20A | Pompa próżniowa, przełącznik próżniowy |
| A/BAG | 15A | Lampka ostrzegawcza, moduł sterujący SRS, czujnik klasyfikacji masy pasażera |
| P/WDW LH | 25A | Skrzynka przyłączeniowa I/P (przekaźnik podnośnika szyby lewej), moduł bezpieczeństwa podnośnika szyby kierowcy/pasażera |
| AMP | 30A | AMP, wzmacniacz |
| PDM 2 | 7,5A | Przełącznik przycisku Start Stop, moduł sterujący inteligentnego klucza, uchwyt pilota |
| MDPS | 10 A | Moduł sterujący EPS, przełącznik Crash Pad |
| PDM 3 | 7,5A | Inteligentny moduł sterujący kluczem |
| P/WDW RH | 25A | Skrzynka przyłączeniowa I/P (przekaźnik prawego okna elektrycznego) |
| P/SEAT DRV | 30A | Moduł IMS kierowcy, przełącznik ręczny fotela kierowcy, przełącznik podparcia lędźwiowego kierowcy |
| DR LOCK | 20A | Dwuobrotowy przekaźnik odblokowania, skrzynka przyłączeniowa I/P (przekaźnik zamka drzwi, przekaźnik odblokowania drzwi, przekaźnik dźwiękowy lampki kierunkowskazu) |
| SUNROOF | 20A | Panoramiczny szyberdach |
| IG 1 | 20A | Skrzynka bezpieczników i przekaźników E/R (bezpiecznik: ABS 3 10A, TCU 2 15A, ECU 4 10A) |
| POWER CONNECTOR (AUDIO) | 15A | Jednostka główna A/V i nawigacji, audio |
| POWER CONNECTOR (ROOM LP) | 10 A | Klamka zewnętrzna inteligentnego kluczyka kierowcy/pasażera, moduł IMS kierowcy, przekaźnik automatycznego odcinania lampy, lampka progowa drzwi kierowcy/pasażera, kluczyk zapłonu (podświetlenie). Przełącznik ostrzegawczy drzwi, moduł sterowania klimatyzacją, złącze łącza danych, odbiornik RF, BCM, lusterko elektrochromowe, zestaw wskaźników, automatyczny czujnik oświetlenia i foto, moduł monitorowania ciśnienia w oponach |

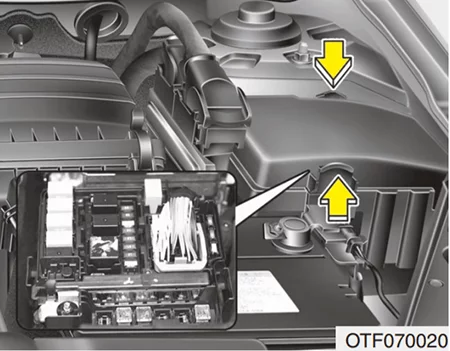

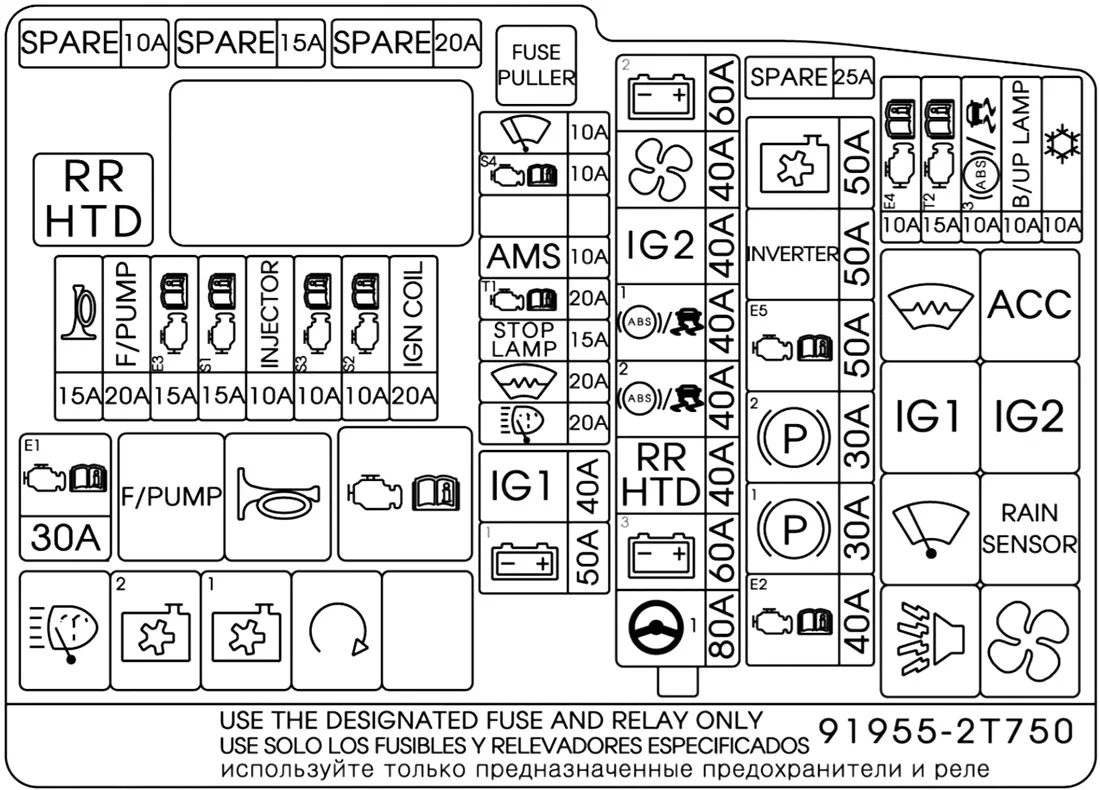

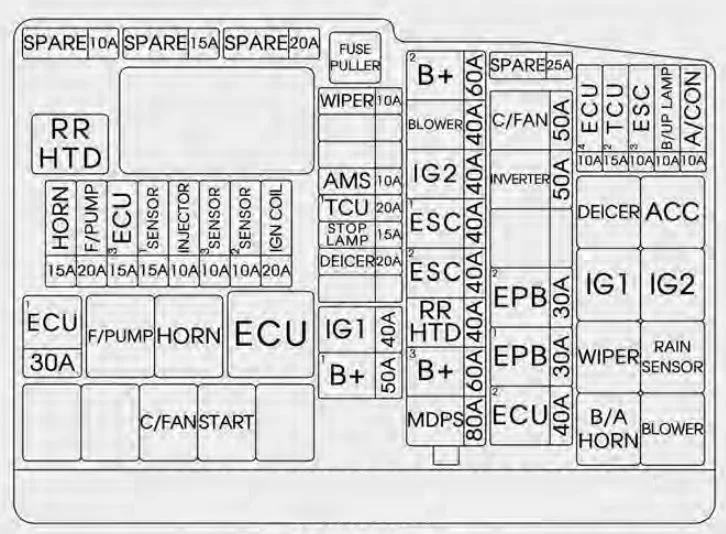

Komora silnika w Kia Optima TF (2011-2013)
| Nazwa | Ampery [A] | Opis |
| MULTI FUSES: | ||
| IP B+ 2 | 60A | Skrzynka przyłączeniowa I/P (P/SEAT DRV 30A, P/SEAT PASS 20A, AMP 30A, PDM 2 7.5A, IPS 5, IPS 6, ARISU 2) |
| B+ 4 (Not Used) | 60A | – |
| IGN 2 | 40A | Skrzynka bezpieczników i przekaźników E/R (przekaźnik rozruchu), skrzynka bezpieczników i przekaźników (przekaźnik PDM 3 (IG 2), wyłącznik zapłonu |
| ABS 1 | 40A | Moduł ESC |
| RR HTD (G4KJ)/ C/FAN HI (G4KH) | 40A/60A | Skrzynka bezpieczników i przekaźników E/R (przekaźnik RR HTD) (G4KJ) Przekaźnik C/FAN (HI) (G4KH) |
| BLOWER | 40A | Skrzynka bezpieczników i przekaźników E/R (przekaźnik dmuchawy) |
| IP B+ 1 | 60A | Skrzynka przyłączeniowa I/P (PDM 1 25A, MODUŁ 3 7,5 A, S/HEATER FRT 20A, S/HEATER RR 15A TRUNK 10A, P/WDW LH 25A, P/WDW RH 25A), złącze zasilania (AUDIO 15A)) |
| MDPS | 80A | Moduł sterujący EPS |
| FUSES: | ||
| WIPER | 10 A | PCM |
| RR HTD IND | 10 A | Moduł sterujący klimatyzacji |
| AMS | 10 A | Czujnik baterii |
| TCU 1 | 10 A | PCM |
| STOP LP | 10 A | Skrzynka bezpieczników i przekaźników E/R (przekaźnik HAC), moduł sterujący inteligentnego klucza, wyłącznik świateł stopu |
| DEICER | 10 A | Skrzynka bezpieczników i przekaźników E/R (przekaźnik odladzania) |
| H/LP WASHER | 10 A | – |
| LDC 1 | 30A | – |
| C/FAN | 40A | Skrzynka bezpieczników i przekaźników E/R (przekaźnik C/FAN (HI), przekaźnik C/FAN (LO)) |
| ABS 2 | 30A | Uniwersalne złącze kontrolne, moduł ESC |
| LDC 2 | 30A | – |
| CVVL(Not Used)/ RR THD (G4KH) | 40A | Przekaźnik RR HTD (G4KH) |
| IPB+3 | 50A | Skrzynka przyłączeniowa I/P (złącze zasilania (ROOM LP 10A), SUNROOF 20A, DR LOCK 20A IPS 1, IPS 3, ARISU 1) |
| IGN 1 | 40A | Skrzynka bezpieczników i przekaźników (przekaźnik PDM 1 (ACC), przekaźnik PDM 2 (IG 1), wyłącznik zapłonu |
| EMS | 40A | Skrzynka EMS (HORN 15A, ECU 3 10A, ECU 1 30A, F/POMPA 20A) |
| ECU 4 | 10 A | PCM |
| TCU 2 | 15A | Przełącznik świateł cofania, czujnik prędkości pojazdu, przełącznik zakresu skrzyni biegów |
| ABS 3 | 10 A | Skrzynka bezpieczników i przekaźników E/R (przekaźnik HAC), wyłącznik świateł stopu, moduł ESC, uniwersalne złącze kontrolne |
| B/UP LP | 10 A | Jednostka główna A/V i nawigacji, audio, elektrochromowe lusterko, BCM, tylna lampa zespolona (ln) po lewej i prawej stronie |
| A/CON | 10 A | Moduł sterujący klimatyzacji |
Kia Optima TF (2011-2013) – Panel bezpieczników komory silnika (EMS BOX)
| Nazwa | Ampery [A] | Opis |
| HORN | 15A | Skrzynka EMS (przekaźnik klaksonu), skrzynka bezpieczników i przekaźników E/R (przekaźnik B/klakson) |
| F/PUMP | 20A | Skrzynka EMS (przekaźnik F/pompy) |
| ECU 3 | 15A | PCM |
| SNSR 1 | 15A | Czujnik tlenu (góra/dół), skrzynka bezpieczników i przekaźników E/R (przekaźnik C/FAN (HI/LO)) |
| INJECTOR | 10 A | Skrzynka EMS (przekaźnik F/pompy) |
| SNSR 3 | 10 A | Czujnik położenia wałka rozrządu nr 1, nr 2, moduł immobilizera |
| SNSR 2 | 10 A | Elektrozawór sterujący RCV (G4KH), elektrozawór o zmiennym wlocie (G4KJ), zawór sterujący olejem zaworu zamykającego kanister nr 1, nr 2, elektrozawór sterujący oczyszczaniem, czujnik położenia wału korbowego |
| IGN COIL | 20A | Skraplacz, cewka zapłonowa nr 1, nr 2, nr 3, nr 4 |
| ECU 1 | 30A | Skrzynka EMS (przekaźnik sterowania silnikiem) |

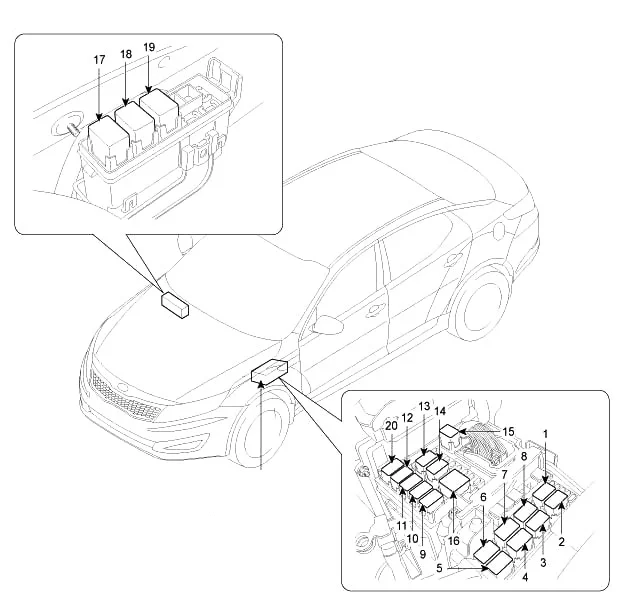

Przekaźniki w Kia Optima TF (2011-2013)
Opis
- Przekaźnik odmgławiacza przedniej szyby
- Blok przekaźników SMK
- przekaźnik HAC
- Przekaźnik czujnika deszczu
- Przekaźnik wentylatora
- Przekaźnik klaksonu
- Przekaźnik wycieraczek
- –
- –
- Przekaźnik rozrusznika
- Przekaźnik wentylatora klimatyzatora (niska prędkość)
- Przekaźnik wentylatora klimatyzacji (wysoka prędkość)
- Przekaźnik pompy paliwa
- Przekaźnik sygnału
- Podgrzewany przekaźnik tylnej szyby
- Przekaźnik sterowania silnikiem
- Przekaźnik przycisku Start 1 (ACC)
- Przekaźnik przycisku Start 2 (IG1)
- Przekaźnik przycisku Start 3 (IG2)
- –

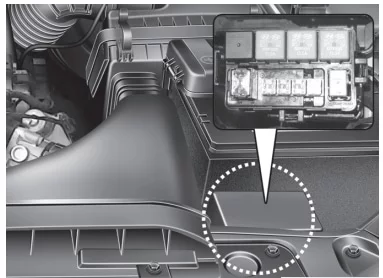

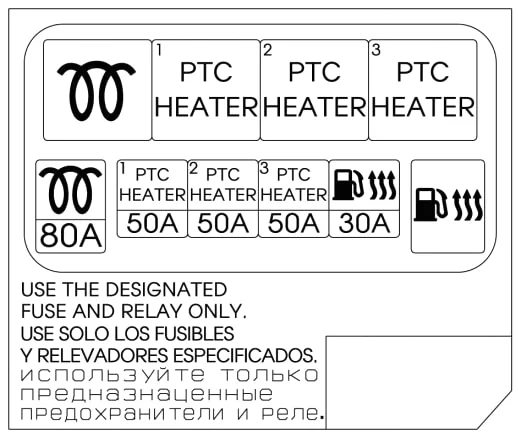

Dodatkowa skrzynka w Kia Optima TF (2011-2013)
Montowany z przodu komory silnika w modelach z silnikiem Diesla.
Opis
- 80A – świece żarowe
- PTC HEATER – grzałka (dodatkowa grzałka)
- 30A – filtr paliwa

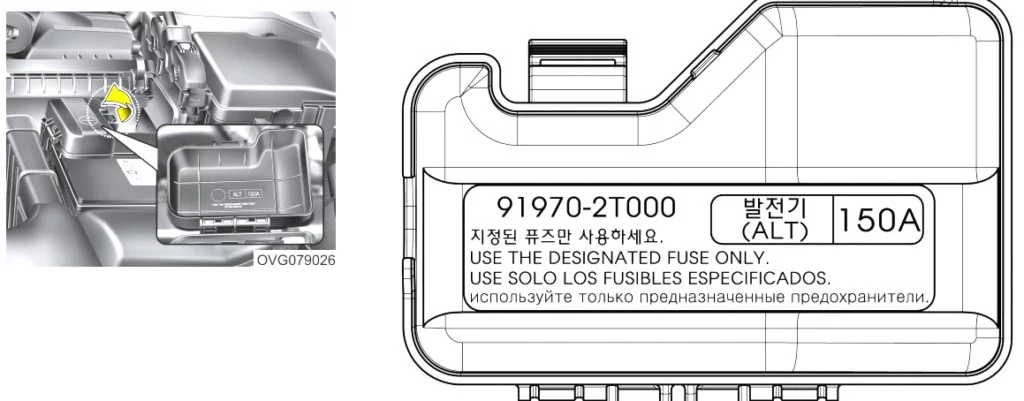

Główny bezpiecznik w Kia Optima TF (2011-2013)
Wymiana — 4 kroki
~5 min- 1Wyłącz zapłonWyjmij kluczyk, odczekaj 30 sekund.
- 2Otwórz skrzynkę bezpiecznikówLokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
- 3Wyjmij bezpiecznik plastikową pincetąPinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
- 4Włóż nowy o tej samej wartościKażdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
