Kia Rio I (1999-2002) – schematy bezpieczników i przekaźników

Kia Rio I (1999-2002) - schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Kii Rio I (DC) z lat: 1999, 2000, 2001, 2002.

Kia Rio I to pierwsza generacja kompaktowego samochodu Kia Rio, produkowanego w latach 2000-2005. Ten model był ważnym krokiem dla marki Kia, wprowadzając ją na rynek samochodów kompaktowych i przyczyniając się do rozwoju marki na arenie międzynarodowej. Oto kilka informacji na temat Kia Rio I:

  1. Design: Pierwsza generacja Kii Rio miała konserwatywny i praktyczny design, typowy dla samochodów kompaktowych tamtej epoki. Była dostępna w wersji sedan (czterodrzwiowy) i hatchback (pięciodrzwiowy).
  2. Napęd: Kia Rio I była dostępna z różnymi jednostkami napędowymi, w tym benzynowymi i dieslami, co pozwalało klientom wybrać silnik, który najlepiej odpowiadał ich potrzebom i budżetowi.
  3. Wyposażenie: Mimo że była to kompaktowa oferta, Kia Rio I oferowała podstawowe opcje wyposażenia, takie jak klimatyzacja, elektrycznie sterowane szyby i radio.
  4. Bezpieczeństwo: W późniejszych latach produkcji, Kia Rio I została wyposażona w poduszki powietrzne i systemy bezpieczeństwa, co poprawiło jej poziom bezpieczeństwa na drodze.
  5. Sukces: Kia Rio I przyczyniła się do zwiększenia rozpoznawalności marki Kia na rynku międzynarodowym. Oferowała atrakcyjne ceny, co przyciągało klientów, którzy szukali niedrogiego i ekonomicznego samochodu.
  6. Kontynuacja sukcesu: Po pierwszej generacji modelu Kia Rio, marka kontynuowała produkcję kolejnych generacji, stale wprowadzając ulepszenia i innowacje w celu dostosowania się do zmieniających się potrzeb klientów.
Zobacz także:  Kia Sportage I (1993-2003) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

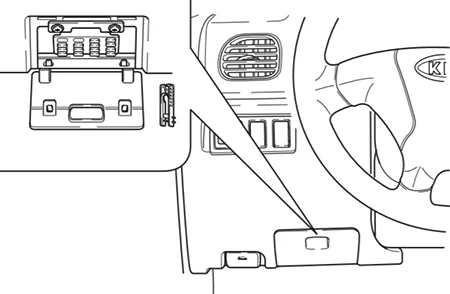

Skrzynka bezpieczników po stronie kierowcy

Skrzynka bezpieczników znajduje się za osłoną pod kierownicą.

Kia Rio I (1999-2002) - schematy bezpieczników i przekaźników



Kia Rio I (1999-2002) - schematy bezpieczników i przekaźników

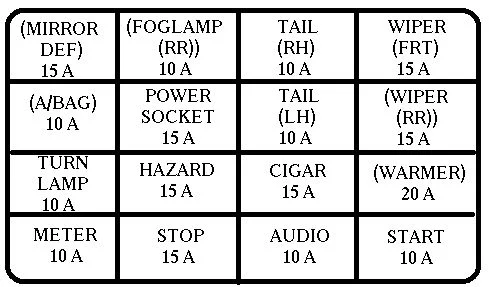

Numer Ampery [A] Opis
(A/BAG) 10 Poduszka powietrzna
TURN LAMP 10 Lampka kierunkowskazu
METER 10 Licznik, lampka cofania, dźwięk ostrzegawczy
(FOG LAMP (RR)) 10 Tylne światło przeciwmgielne
POWER SOCKET 15 Lampka bagażnika, gniazdko elektryczne
HAZARD 15 Lampa ostrzegawcza
STOP 15 Światło stopu, ABS
TAIL (RH) 10 Tylna lampa (prawa-tylna/lewa-przód), oświetlenie przełącznika
TAIL (LH) 10 Lampa tylna (lewo-tył/prawo-przód)
CIGAR 15 Zapalniczka
AUDIO 10 Audio, elektryczne lusterko wsteczne
WIPER (FRT) 15 Wycieraczka (przód), spryskiwacz (przód), szyberdach
(WIPER (RR)) 15 Wycieraczka (tył), spryskiwacz (tył)
(WARMER) 20 Podgrzewacz siedzenia
(MIRROR DEF) 15 Odmrażacz lusterek
START 10 Jednostka sterująca silnika, jednostka ECAT
(): Opcjonalny
Zobacz także:  Kia Carens i Rondo IV (2014-2016) - schematy bezpieczników i przekaźników

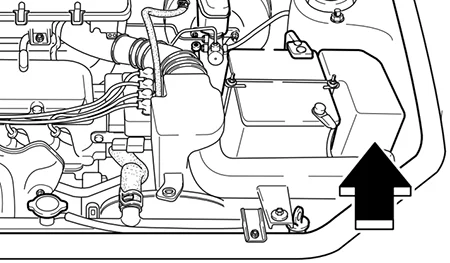

Komora silnika

Kia Rio I (1999-2002) - schematy bezpieczników i przekaźników

Kia Rio I (1999-2002) - schematy bezpieczników i przekaźników

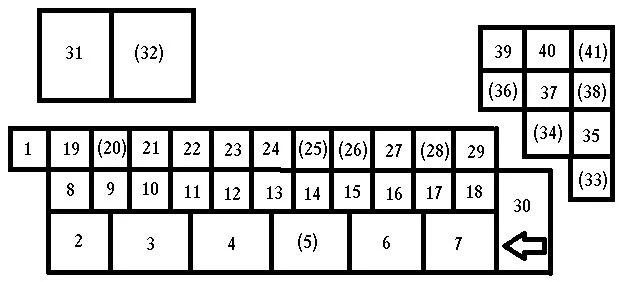

Opis i numer Ampery [A] Opis
BEZPIECZNIKI S/B 1 80 Akumulator
2 30 (Zostanie automatycznie podłączony do bezpiecznika wtórnego)

ZAPALNICZKA – 10 A

KLAKSON – 10 A

CEWKA ZAPŁONOWA – 15 A

KIERUNKOWSKAZ – 10 A

PODUSZKA POWIETRZNA – 10 A

WYCIERACZKA TYLNA – 15 A

WYCIERACZKA PRZEDNIA – 15 A

PRZEKAŹNIK – 10 A

START – 10 A

3 30 Podgrzewacz
4 20 Wentylator chłodzący
5 30 ABS
6
7 20 Wentylator skraplacza
MINI BEZPIECZNIKI 8 15 Światła drogowe
9 15 Światła mijania
10 10 Czujniki silnika
11 15 Wtryskiwacz; czujnik tlenu
12 10 Pompa paliwowa
13 10 Jednostka sterująca silnika; Jednostka ECAT, główny przekaźnik
14 10 Silnik dmuchawy, szyba sterowana elektrycznie, odszraniacz tylnej szyby, reflektor (pojazd wyposażony w poduszkę powietrzną)
15 25 (Zostanie automatycznie podłączony do bezpiecznika wtórnego)

EMS – 10 A

WTRYSKIWACZ – 15 A

POMPA PALIWA – 10 A

ECU – 10 A

16 15 syberdach
17 25 (Zostanie automatycznie podłączony do bezpiecznika wtórnego)

Światła drogowe – 15 A

Światła mijania – 15 A

Światło przeciwmgielne przednie – 10 A

18
19
20 10 Urządzenie do poziomowania reflektorów (jeśli jest w wyposażeniu)
21 25
22 15 (Zostanie automatycznie podłączony do bezpiecznika wtórnego)

Tylne światła po lewej – 10 A

Tylne światła po prawej – 10A

23 10 Klakson
24 20 Odmrażacz tylnej szyby
25 20 ABS
26 30 Zasilanie okna
27 30 (Zostanie automatycznie podłączony do bezpiecznika wtórnego)

Pamięć, wnętrze pojazdu – 10 A

Światła stop – 15 A

Światła awaryjne – 15 A

28 25 Elektryczny zamek drzwi
29 15 Cewka zapłonowa
30 15 Oświetlenie wnętrza pojazdu, Audio, licznik kombinowany
(): Opcjonalny



Przekaźniki

Przekaźniki Opis
MINI PRZEKAŹNIKI 31 BLOWER
32 P/WIN
MIKRO PRZEKAŹNIKI 33 COND FAN
34 TNS
35 MAIN
36 H/LAMP
37 C/FAN
38 HORN
39 F/PUMP
40 RR DEF
41 A/CON
(): Opcjonalny
