Kia Sedona i Carnival VQ (2006-2014) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Kii Sedona i Carnival VQ z lat: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014. Kia Sedona i Kia Carnival VQ to poprzednie generacje modeli samochodów typu minivan, które były produkowane przez południowokoreańską markę Kia Motors. Te minivany zdobyły uznanie dzięki przestronności, […]

08/31/2023
Czas czytania: 8 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Kii Sedona i Carnival VQ z lat: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.

Kia Sedona i Kia Carnival VQ to poprzednie generacje modeli samochodów typu minivan, które były produkowane przez południowokoreańską markę Kia Motors. Te minivany zdobyły uznanie dzięki przestronności, komfortowi i wszechstronności, które oferowały rodzinom i innym grupom podróżującym.

Oto kilka kluczowych cech modeli Kia Sedona i Kia Carnival VQ:

  1. Minivany przestronne i komfortowe: Zarówno Kia Sedona, jak i Kia Carnival VQ, były zaprojektowane z myślą o zapewnieniu przestronności i komfortu podróżującym. Oferowały one przestronne wnętrza z elastycznymi opcjami konfiguracji siedzeń, co umożliwiało dostosowanie pojazdu do różnych potrzeb pasażerów i bagażu.
  2. Wiele miejsc: Modele Sedona i Carnival VQ mogły pomieścić od siedmiu do ośmiu pasażerów, co czyniło je idealnymi dla większych rodzin, grup podróżujących czy także do przewozu pasażerów w branży transportowej.
  3. Luksus i wyposażenie: Wnętrza tych modeli były wyposażone w bogate opcje wyposażenia, w tym zaawansowane systemy multimedialne, nawigację, systemy audio premium, systemy klimatyzacji dla pasażerów na tylnych siedzeniach, skórzane fotele, podgrzewane fotele i wiele innych, co poprawiało komfort podróży.
  4. Zaawansowane technologie: Modele Sedona i Carnival VQ były wyposażone w różnorodne zaawansowane technologie, w tym systemy bezpieczeństwa, takie jak systemy automatycznego hamowania w nagłych przypadkach, systemy monitorowania martwego pola, systemy kontroli trakcji i wiele innych, co podnosiło poziom bezpieczeństwa podróży.
  5. Różne opcje napędu: W zależności od regionu i wersji, Kia Sedona i Kia Carnival VQ oferowały różne opcje napędu, w tym silniki benzynowe i diesle, co pozwalało dostosować je do potrzeb klientów i wymagań rynku.
  6. Zastosowanie w biznesie: Ze względu na przestronność, wygodę i zdolność przewiezienia większej liczby pasażerów, modele te często były wykorzystywane także w branży transportowej, na przykład w usługach przewozu osób.
  7. Różnice regionalne: W zależności od regionu, nazwa modelu mogła być inna – na przykład w Stanach Zjednoczonych i niektórych innych krajach model jest znany jako Kia Sedona, podczas gdy w innych regionach, w tym w Australii, stosowana jest nazwa Kia Carnival.

Podsumowując, Kia Sedona i Kia Carnival VQ to minivany, które wyróżniały się przestronnością, luksusem, zaawansowanymi technologiami i wszechstronnością. Stanowiły one idealne rozwiązanie dla rodzin i grup podróżujących, zapewniając wygodną i bezpieczną przestrzeń do podróżowania.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Kia Bongo, Frontier, K2500, K2700 (2008-2011) - schematy bezpieczników i przekaźników



Wewnątrz osłon panelu bezpieczników/przekaźników znajduje się etykieta z nazwą i mocą bezpiecznika/przekaźnika. Nie wszystkie opisy panelu bezpieczników w tej instrukcji mogą dotyczyć Twojego pojazdu.

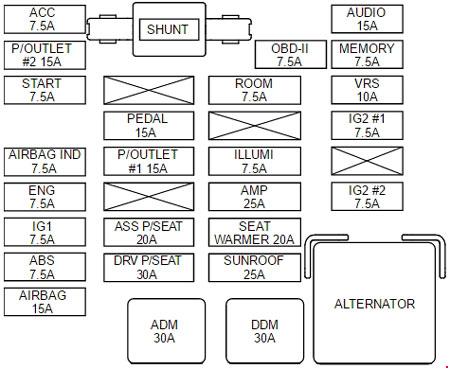

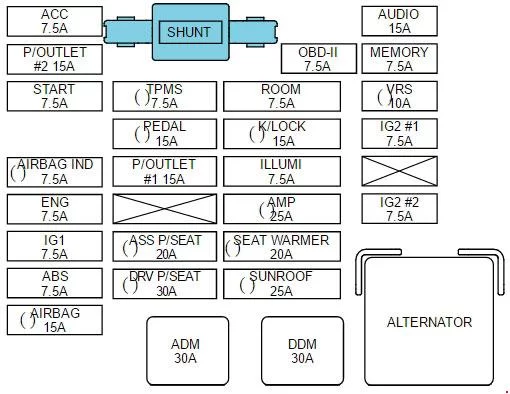

Przedział pasażerski

Skrzynka bezpieczników znajduje się za osłoną pod kierownicą.

Kia Sedona i Carnival VQ (2006-2014) - schematy bezpieczników i przekaźników

Typ 1

Kia Sedona i Carnival VQ (2006-2014) - schematy bezpieczników i przekaźników



Typ 2

Kia Sedona i Carnival VQ (2006-2014) - schematy bezpieczników i przekaźników

Nazwa Ampery [A] Opis
AUDIO 15A Audio, lampa schodkowa
MEMORY 7,5A Moduł kontroli klimatu, zegar, klaster, komputer pokładowy, moduł obszaru przedniego, moduł drzwi przesuwnych elektrycznie, moduł tylnej klapy elektrycznej, moduł drzwi kierowcy, moduł przednich drzwi pasażera, moduł elektrycznie sterowanego fotela kierowcy, jednostka systemowa pamięci pozycji kierowcy
VRS 10 A Moduł systemu zmiennego skoku zębatki, przycisk sterowania systemem zmiennego skoku zębatki
IG2-1 7,5A Moduł sterujący klimatyzatora, przełącznik wielofunkcyjny, wewnętrzna skrzynka przekaźników, lusterko ECM, czujnik deszczu, podgrzewacz siedzenia
IG2-2 7,5A Przycisk sterowania klimatyzacją z tyłu, moduł obszaru przedniego, moduł drzwi przesuwnych sterowanych elektrycznie, moduł tylnej klapy sterowanej elektrycznie, moduł drzwi kierowcy, moduł przednich drzwi pasażera, moduł fotela kierowcy sterowany elektrycznie, jednostka systemowa pamięci pozycji kierowcy
OBD-II 7,5A OBD-II, złącze diagnostyczne
ROOM 7,5A Lusterko kosmetyczne, lampka do czytania mapy, konsola górna, włącznik lampy we wnętrzu pojazdju, moduł sterowania klimatyzacją, Homelink
K/LOCK 7,5A Elektrozawór blokady kluczyka
ILLUMI 7,5A Oświetlenie deski rozdzielczej
AMP 25A Wzmacniacz
SEAT WARMER 20A Wewnątrz skrzynki przekaźników (podgrzewacz siedzenia)
SUNROOF 25A Moduł szyberdachu
DDM 30A Moduł drzwi kierowcy
TPMS 7,5A System monitorowania ciśnienia opon
PEDAL 15A Przekaźnik pedału z regulacją mocy (tylko system pamięci pozycji bez kierowcy)
P/OUTLET 1 15A Gniazdo zasilania (przód)
PASS P/SEAT 20A Moduł elektrycznego fotela pasażera z przodu
DRV P/SEAT 30A Moduł fotela kierowcy sterowany elektrycznie
ADM 30A Moduł przednich drzwi pasażera
ACC 7,5A Audio, zegar, sterowanie zewnętrznym lusterkiem wstecznym i przełącznik składania
P/OUTLET 2 15A Zapalniczka, gniazdko elektryczne
START 7,5A Przekaźnik rozrusznika
AIRBAG IND 7,5A Grupa
ENG 7,5A Przełącznik dźwigni zmiany biegów automatycznej skrzyni, czujnik prędkości pojazdu, przełącznik blokady, moduł sterujący skrzyni biegów, czujnik prędkości wejściowej, czujnik prędkości wyjściowej, przełącznik lampy cofania, filtr paliwa
IG1 7,5A Komputer pokładowy, brzęczyk (tylny system ostrzegawczy), klaster, przełącznik ESC, czujnik temperatury otoczenia, generator
ABS 7,5A Moduł sterujący ABS, moduł sterujący ESC, czujnik odchylenia kierunkowego, czujnik kąta skrętu
AIRBAG 15A Moduł sterujący poduszką powietrzną
ALTERNATOR Przekaźnik generatora
SHUNT Złącze bocznikowe

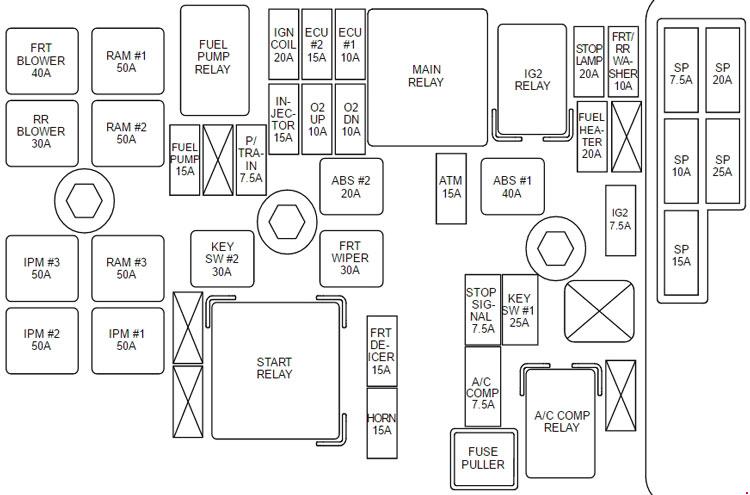

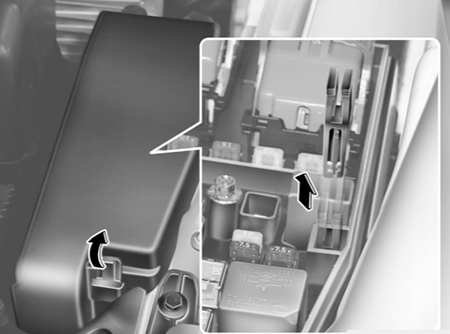

Komora silnika

Kia Sedona i Carnival VQ (2006-2014) - schematy bezpieczników i przekaźników



Kia Sedona i Carnival VQ (2006-2014) - schematy bezpieczników i przekaźników

Nazwa Ampery [A] Opis
FRT/RR WASHER 10 A Przekaźnik silnika spryskiwacza przedniego, Przekaźnik silnika spryskiwacza tylnego
IG 2 7,5A Filtr paliwa
STOP LAMP 20A Światło stopu, wysoko zamontowane światło stopu
FUEL HEATER 20A Podgrzewacz filtra paliwa
KEY SW 1 25A Moduł tablicy rozdzielczej
STOP SIGNAL 7,5A TCU, PCU/ECU, jednostka ABS/ESC
NO COMP 7,5A Przekaźnik sprężarki klimatyzacji
ATM 15A solenoid automatycznej skrzyni biegów
FRT DEICER 15A Odmrażacz przedni
HORN 15A Przekaźnik klaksonu
ECU 1 10 A PCU/ECU, przekaźnik sprężarki klimatyzacji, czujnik masowego przepływu powietrza, jednostka immobilizera
O2 DN 10 A Czujnik O2 (RL, RR)
ECU 2 15A PCU/ECU, zawór sterujący olejem 1/2, zmienny zawór kolektora dolotowego 1/2, elektrozawór oczyszczania kanistra, zawór zamykający kanister, przekaźnik modulacji szerokości impulsu
O2 UP 10 A Czujnik O2 (FL, FR)
IGN COIL 20A Cewka zapłonowa 172/3/4/5/6, Skraplacz
INJECTOR 15A PCU/ECU, wtryskiwacz 1/2/3/4/5/6, przekaźnik jarzeniowy 1/2, zawór kolektora dolotowego, elektrozawór EGR, przekaźnik wentylatora chłodzącego, czujnik przepływu powietrza, przepustnica wlotowa
P/TRAIN 7,5A Przekaźnik alarmu kradzieży, przekaźnik główny, TCM, generator, ECM, wtryskiwacz 15A, ECU 2 15A, ECU 1 10A, przekaźnik sprężarki klimatyzatora, wlotowy zawór dozujący, zawór elektromagnetyczny EGR, czujnik przepływu powietrza, skrzynia na olej napędowy, moduł immobilizera
FUEL PUMP 15A Silnik pompy paliwa
SP 7,5A Zapasowy bezpiecznik
SP 10 A Zapasowy bezpiecznik
SP 15A Zapasowy bezpiecznik
SP 20A Zapasowy bezpiecznik
SP 25A Zapasowy bezpiecznik
ABS 1 40A Moduł sterujący ABS, moduł sterujący ESC
ABS 2 20A Moduł sterujący ABS, moduł sterujący ESC
FRT WIPER 30A Przekaźnik ON wycieraczki przedniej
KEY SW 2 30A Przekaźnik rozruchu, obciążenie IG2 (zmienny skok zębatki, lustro ECM, czujnik deszczu, podgrzewacz siedzenia)
RAM 1 50A Moduł obszaru tylnego
RAM 2 50A Moduł obszaru tylnego
RAM 3 50A Moduł obszaru tylnego
IPM 1 50A Moduł tablicy rozdzielczej
IPM 2 50A Moduł tablicy rozdzielczej
IPM 3 50A Moduł tablicy rozdzielczej
FRT BLOWER 40A Wewnątrz skrzynki przekaźników (przedni przekaźnik dmuchawy)
RR BLOWER 30A Wewnątrz skrzynki przekaźników (przekaźnik tylnej dmuchawy)
IG 2 RELAY Przekaźnik zapłonu
A/C COMP RELAY Przekaźnik sprężarki klimatyzacji
MAIN RELAY Główny przekaźnik
START RELAY Przekaźnik rozrusznika
FUEL PUMP RELAY Przekaźnik pompy paliwa
Zobacz także:  Kia Niro (2020-2022) - schematy bezpieczników i przekaźników

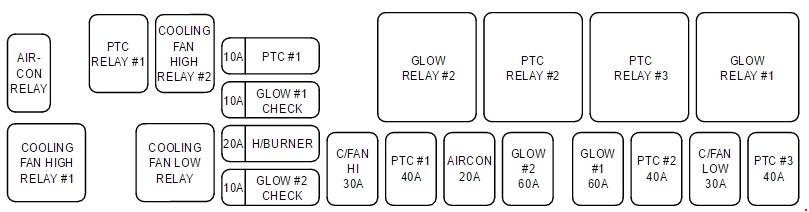

Tylko Diesel

Kia Sedona i Carnival VQ (2006-2014) - schematy bezpieczników i przekaźników

Nazwa Ampery [A] Opis
PTC 1 10 A Kontrola grzałki PTC (ECU)
PTC 1 40A Grzałka PTC nr 1
PTC 2 40A Grzałka PTC nr 2
PTC 3 40A Grzałka PTC nr 3
GLOW 1 CHECK 10 A Sprawdzanie świecy żarowej 1 (jednostka sterująca silnika)
GLOW 2 CHECK 10 A Sprawdź świecę żarową 2 (jednostka sterująca silnika)
GLOW 1 60A Świeca żarowa 1
GLOW 2 60A Świeca żarowa 2
H/BURNER 20 A palnik grzewczy
C/FAN Hl 30A Wentylator chłodzący (wysoki)
C/FAN LOW 30A Wentylator chłodzący (niski)
AIRCON 20 A Klimatyzator
AIRCON RELAY przekaźnik klimatyzacji
PTC 1 RELAY Przekaźnik grzałki PTC 1
PTC 2 RELAY Przekaźnik grzałki PTC 2
PTC 3 RELAY Przekaźnik grzałki PTC 3
C/FAN Hl 1 RELAY Przekaźnik wentylatora chłodzącego 1 (wysoki)
C/FAN Hl 2 RELAY Przekaźnik wentylatora chłodzącego 2 (wysoki)
C/FAN LOW RELAY Przekaźnik wentylatora chłodzącego (niski)
GLOW 1 RELAY Przekaźnik świecy żarowej 1
GLOW 2 RELAY Przekaźnik świecy żarowej 2
Zobacz także:  Kia Sedona i Carnival III (2019-2021) - schematy bezpieczników i przekaźników

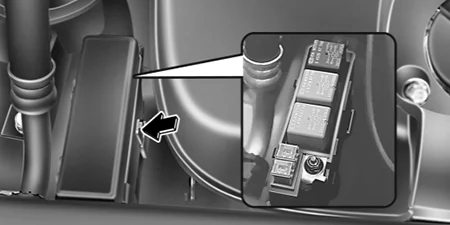

2,7 l (benzyna)

Kia Sedona i Carnival VQ (2006-2014) - schematy bezpieczników i przekaźników

Kia Sedona i Carnival VQ (2006-2014) - schematy bezpieczników i przekaźników

Nazwa Ampery [A] Opis
C/FAN_LO 30A Wentylator chłodzący (niski)
C/FAN_HI 30A Wentylator chłodzący (wysoki)
C/FAN LOW RELAY Przekaźnik wentylatora chłodzącego (niski)
C/FAN Hl (1) RELAY Przekaźnik wentylatora chłodzącego 1 (wysoki)
C/FAN Hl (2) RELAY Przekaźnik wentylatora chłodzącego 2 (wysoki)



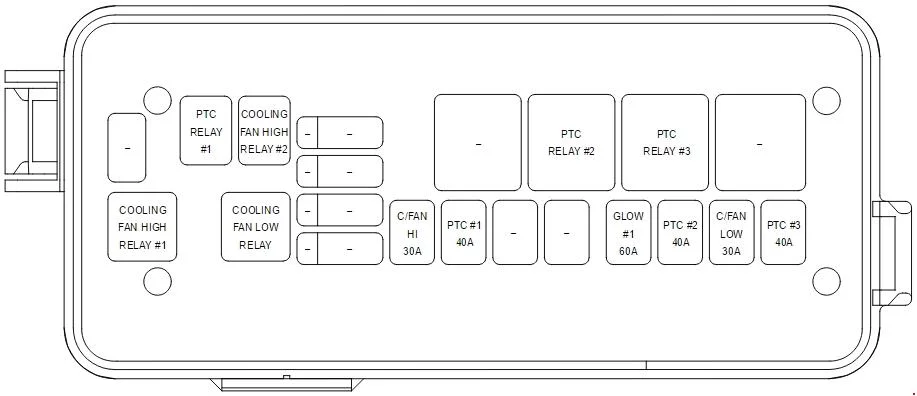

Skrzynka bezpieczników w komorze silnika (Diesel 2,2 L – D4HB)

Kia Sedona i Carnival VQ (2006-2014) - schematy bezpieczników i przekaźników
Nazwa
Ampery [A]
Opis
C/FAN HI 1 30 C/FAN HI 1 Przekaźnik
PTC 1 40 Przekaźnik PTC 1
GLOW 1 60 Moduł przekaźnika żarzenia
PTC 2 40 Przekaźnik PTC 2
C/FAN LOW 30 Przekaźnik C/FAN LO
PTC 3 40 Przekaźnik PTC 3
Przekaźnik
CRD74-1 C/WYSOKA WENTYLATOR 1 Przekaźnik
CRD74-2 Przekaźnik C/FANHI2
CRD75 Przekaźnik C/WENTYLATOR NISKI
CRD71 Przekaźnik PTC 1
CRD72 Przekaźnik PTC 2
CRD73 Przekaźnik PTC 3

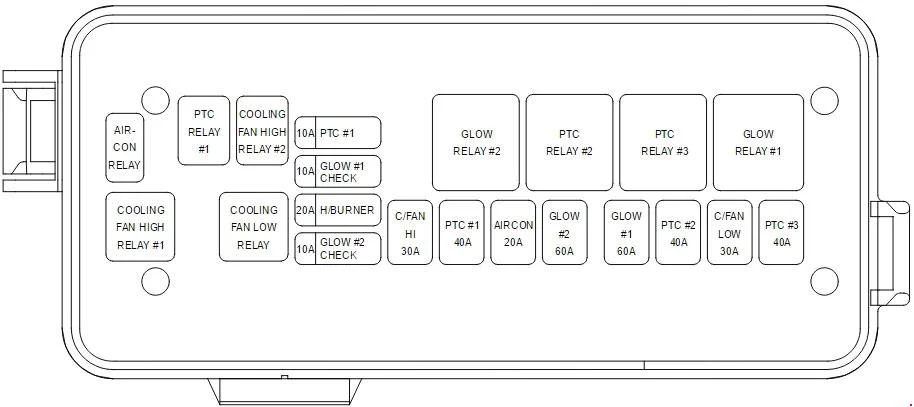

Skrzynka bezpieczników w komorze silnika (Diesel 2,9 l)

Kia Sedona i Carnival VQ (2006-2014) - schematy bezpieczników i przekaźników
Nazwa
Ampery [A]
Opis
PTC 1 10 ECM (wejście przekaźnika PTC 1 „ON”)
GLOW 1 CHECK 10 ECM (Glow 1 Przekaźnik „ON” Wejście)
H/BURNER 20 Palnik grzewczy
C/FAN HI 1 30 C/WYSOKA WENTYLATOR 1 Przekaźnik
PTC 1 40 Przekaźnik PTC 1
GLOW 60 Świecić 1 Przekaźnik
PTC 2 40 Przekaźnik PTC 2
C/FAN LOW 30 Przekaźnik C/WENTYLATOR NISKI
PTC 3 40 Przekaźnik PTC 3
Przekaźnik
CJD74-1 Przekaźnik C/FAN HI 1
CJD74-2 Przekaźnik C/FAN HI2
CJD75 Przekaźnik C/FAN Lo
CJD69 Przekaźnik żarzenia 1
CJD71 Przekaźnik PTC 1
CJD72 Przekaźnik PTC 2
CJD73 Przekaźnik PTC 3

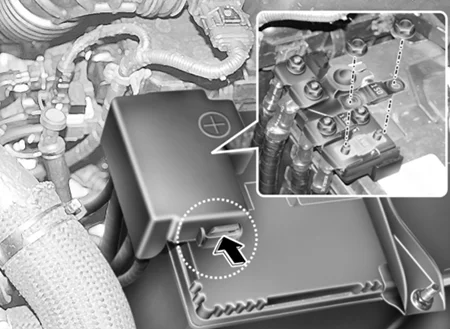

Bezpieczniki na akumulatorze

Kia Sedona i Carnival VQ (2006-2014) - schematy bezpieczników i przekaźników

Kia Sedona i Carnival VQ (2006-2014) - schematy bezpieczników i przekaźników

Nazwa Ampery [A] Opis
ALT 150A/200A Generator
C/FAN 60A Wentylator chłodzący

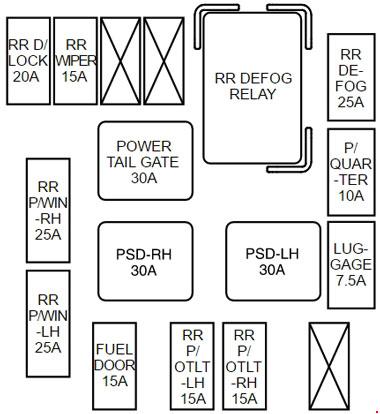

Bagażnik

Kia Sedona i Carnival VQ (2006-2014) - schematy bezpieczników i przekaźników

Kia Sedona i Carnival VQ (2006-2014) - schematy bezpieczników i przekaźników

Nazwa Ampery [A] Opis
RR D/LOCK 20A Przekaźnik zamka drzwi przesuwnych, przekaźnik odblokowania drzwi przesuwnych, siłownik zamka drzwi przesuwnych, siłownik zamka tylnej klapy
RR WIPER 15A Przekaźnik wycieraczki tylnej, silnik wycieraczki tylnej
RR DEFOG 25A Przekaźnik odszraniacza tylnej szyby, odszraniacz tylnej szyby
POWER TAIL GATE 30A Moduł elektrycznej klapy tylnej
P/QUARTER 10 A Zasilanie przekaźnika otwartego tylnej ćwiartki szyby, Przekaźnik zamknięcia tylnej ćwiartki szyby, Zasilanie silnika tylnej ćwiartki szyby
RR P/WIN-RH 25A Przekaźnik elektrycznego okna drzwi przesuwnych (po prawej), Silnik elektrycznego okna drzwi przesuwnych (po prawej)
RR P/WIN-LH 25A Przekaźnik elektrycznego okna drzwi przesuwnych (lewy), silnik elektrycznego okna drzwi przesuwnych (lewy)
PSD-RH 30A Moduł drzwi przesuwnych z napędem elektrycznym (prawy)
PSD-LH 30A Moduł drzwi przesuwnych z napędem elektrycznym (lewy)
LUGGAGE 7,5A Lampa stopni, włącznik/wyłącznik tylnej klapy, lampka tylnej klapy
FUEL DOOR 15A Przekaźnik pokrywy wlewu paliwa, siłownik pokrywy wlewu paliwa
RR P/OTLT-LH 15A Gniazdo zasilania z tyłu (po lewej)
RR P/OTLT-RH 15A Tylne gniazdo zasilania (prawe)
RR DEFOG RELAY Przekaźnik odmrażania tylnej szyby
