W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Kii Sedona i Carnival III z lat: 2019, 2020, 2021.
Kia Sedona i Kia Carnival III (2019-2021) to dalsza ewolucja modeli samochodów typu minivan produkowanych przez południowokoreańską markę Kia Motors. W tych latach Kia kontynuowała rozwijanie konceptu przestronnych i komfortowych minivanów, wprowadzając nowe technologie, design i ulepszenia.
Oto kilka kluczowych cech modeli Kia Sedona i Kia Carnival III (2019-2021):
- Design i styl: Modele Sedona i Carnival III (2019-2021) zachowały nowoczesny wygląd z dynamicznymi liniami karoserii. Kia nadal starała się nadać im elegancki i atrakcyjny wygląd, wykraczający poza konwencje tradycyjnych minivanów.
- Przestronność: Wnętrza tych modeli oferowały znaczną przestrzeń i wygodę. W zależności od konfiguracji siedzeń, można było pomieścić od siedmiu do ośmiu pasażerów. Elastyczność przestrzenna, w tym składane fotele, nadal umożliwiała dostosowanie przestrzeni do różnych potrzeb.
- Komfort i wyposażenie: Kia dążyła do poprawy komfortu i wyposażenia poprzez wprowadzenie nowych technologii. Modele Sedona i Carnival III (2019-2021) oferowały zaawansowane systemy multimedialne, nawigację, systemy audio premium, skórzane fotele, systemy klimatyzacji dla pasażerów na tylnych siedzeniach oraz wiele innych funkcji poprawiających komfort podróży.
- Bezpieczeństwo: Kia nadal kładła nacisk na bezpieczeństwo. Modele te były wyposażone w zaawansowane systemy bezpieczeństwa, takie jak systemy automatycznego hamowania w nagłych przypadkach, systemy monitorowania martwego pola, adaptacyjny tempomat, asystent utrzymania pasa ruchu i wiele innych.
- Silniki i napęd: Modele oferowały różnorodne opcje napędowe, w tym benzynowe i silniki diesla. Wprowadzono także hybrydowe i hybrydowe typu plug-in w niektórych rynkach, zwiększając efektywność paliwową i zmniejszając emisję CO2.
- Zastosowanie biznesowe: Dzięki przestronności i zdolności przewiezienia większej liczby pasażerów, modele te nadal były wykorzystywane w branży transportowej, na przykład w usługach przewozu osób.
- Kontynuacja tradycji: Modele Sedona i Carnival III (2019-2021) kontynuowały tradycję marki Kia w dziedzinie produkcji minivanów, wprowadzając nowe technologie i ulepszenia.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

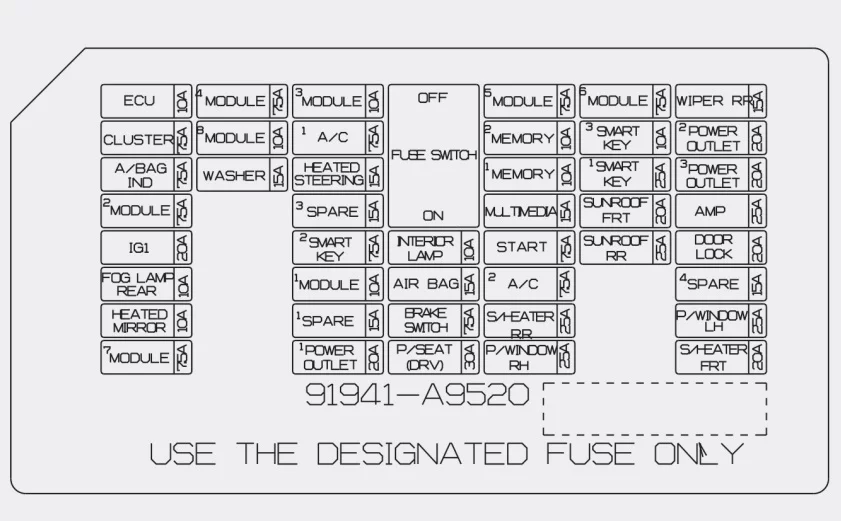

Tablica przyrządów
| Nazwa | Ampery [A] | Opis |
| ECU | 10 A | PCM, moduł sterujący inteligentnego klucza/moduł lmmobilizera |
| MODULE4 | 7,5A | Siłownik urządzenia do poziomowania reflektorów, uniwersalne złącze kontrolne, przełącznik oprawy, elektrochromowy, jednostka główna A/V i nawigacji, moduł sterujący klimatyzacji, moduł sterujący ogrzewaniem, moduł sterujący siedzenia pasażera, moduł sterujący IMS kierowcy, tylne siedzenie Moduł sterowania nagrzewnicą, moduł automatycznego poziomowania reflektorów, dźwignia zmiany biegów skrzyni automatycznej (podświetlenie) |
| MODULE3 | 10 A | Moduł LDWS, światło stopu, przedni czujnik wspomagania parkowania po lewej i prawej stronie, przedni czujnik wspomagania parkowania (ŚRODKOWY), tylny brzęczyk wspomagania parkowania, tylny czujnik wspomagania parkowania po lewej i prawej stronie, tylny czujnik wspomagania parkowania (ŚRODKOWY), Blind Radar wykrywania miejsc po lewej i prawej stronie, FCA (wspomaganie unikania kolizji czołowych) |
| MODULE5 | 7,5A | Moduł sterujący nagrzewnicą tylnych siedzeń, falownik AC, moduł sterujący nagrzewnicą, moduł sterujący wentylacji siedzenia pasażera, lampa przenośna, moduł widoku dookoła |
| MODULE6 | 7,5A | BCM, moduł sterujący inteligentnego klucza |
| WIPER RR | 15A | Silnik wycieraczki tylnej, przekaźnik tylnej wycieraczki |
| CLUSTER | 7,5A | Klaster instrumentów |
| MODULE8 | 10 A | JEDNOSTKA DBL |
| A/CON1 | 7,5A | Moduł sterowania klimatyzacji, jonizator, tylny przełącznik sterowania klimatyzacji, blok PCB (przekaźnik dmuchawy, przekaźnik dmuchawy RR) |
| MEMORY2 | 10 A | Złącze łącza danych, zestaw wskaźników, zegar cyfrowy, moduł sterowania klimatyzacją, BCM, moduł drzwi przesuwnych z zasilaniem, moduł drzwi kierowcy, przełącznik okna bezpieczeństwa pasażera, moduł sterowania IMS kierowcy |
| SMART KEY3 | 10 A | Przełącznik przycisku Start/Stop, moduł immobilizera |
| POWER OUTLET2 | 20A | Gniazdo zasilania konsoli |
| A/BAG IND | 7,5A | Zestaw wskaźników, zegar cyfrowy, moduł sterowania klimatyzacją (automatyczny) |
| WASHER | 15A | Przełącznik wielofunkcyjny, BCM |
| HEATED STEERING | 15A | Sprężyna zegarowa (przełącznik na kierownicy) |
| MEMORY1 | 10 A | Sprężyna zegarowa (przełącznik na kierownicy) |
| SMART KEY1 | 25A | Inteligentny moduł sterujący kluczem |
| POWER OUTLET3 | 20A | Gniazdo zasilania z tyłu |
| MODULE2 | 7,5A | BCM, moduł drzwi kierowcy, moduł drzwi pasażera |
| MULTIMEDIA | 15A | Ładowarka USB nr 1/#2, jednostka główna audio-wideo i nawigacji |
| S/ROOF FRT | 20A | Silnik przedniego szyberdachu |
| AMP | 25A | AMP, wzmacniacz |
| IG1 | 20A | BLOK PCB (Bezpiecznik – ABS3, TCU, MDPS, CRUISE) |
| SMART KEY2 | 7,5A | Inteligentny moduł sterujący kluczem |
| INTERIOR LAMP | 10 A | Lampa przenośna, lampka konsoli górnej, lampka bagażnika, przełącznik przedniej lampki winylowej po lewej i prawej stronie, lampka schowka na rękawiczki, wyłącznik ostrzegawczy kluczyka |
| START | 7,5A | Z IMMO./Smart Key: Przełącznik zakresu transmisji,
Bez IMMO.: Blok PCB (B/przekaźnik alarmu) |
| S/ROOF RR | 25A | Silnik tylnego szyberdachu |
| DOOR LOCK | 20A | Przekaźnik tylnej klapy, przekaźnik blokady/odblokowania drzwi, przekaźnik blokady/odblokowania drzwi przesuwnych |
| FOG LAMP REAR | 10 A | – |
| MODULE1 | 10 A | Jednostka główna audio, audio-wideo i nawigacji, jednostka widoku dookoła, BCM, lampka konsoli górnej, moduł MTS, zegar cyfrowy. Ładowarka USB nr 1/nr 2 |
| AIR BAG | 15A | Moduł sterujący SRS, czujnik wykrywania obecności pasażera |
| A/CON2 | 7,5A | Moduł sterujący klimatyzacji, rezystor dmuchawy (ręczny) |
| HEATED MIRROR | 10 A | Lusterko zewnętrzne pasażera, moduł sterujący klimatyzacji |
| BRAKE SWITCH | 7,5A | Inteligentny moduł sterujący kluczykiem, wyłącznik świateł stopu |
| S/HEATER RR | 25A | Moduł sterujący ogrzewania tylnych siedzeń |
| P/WINDOW LH | 25A | Moduł okna bezpieczeństwa kierowcy, moduł drzwi kierowcy, przełącznik tylnej szyby lewej, przełącznik tylnej szyby bezpieczeństwa po lewej stronie, moduł tylnej szyby bezpieczeństwa po lewej stronie |
| MODULE7 | 7,5A | Elektrozawór blokady klucza, przełącznik pokrywy paliwa, przełącznik dźwigni skrzyni biegów, tylny przełącznik sterowania klimatyzacją, lusterko elektrochromowe |
| POWER OUTLET1 | 20A | Gniazdo zasilania z przodu |
| P/SEAT (DRV) | 30A | Przełącznik ręczny kierowcy, przełącznik podparcia lędźwiowego kierowcy, moduł sterujący IMS kierowcy |
| P/WINDOW RH | 25A | Moduł okna bezpieczeństwa pasażera, silnik podnośnika szyby pasażera, moduł drzwi pasażera, przełącznik podnośnika szyby tylnej po prawej, wyłącznik podnośnika szyby tylnej po prawej, moduł podnośnika szyby bezpieczeństwa po prawej stronie |
| S/HEATER FRT | 20A | Moduł sterowania nagrzewnicą, moduł sterowania wentylacją siedzenia pasażera |

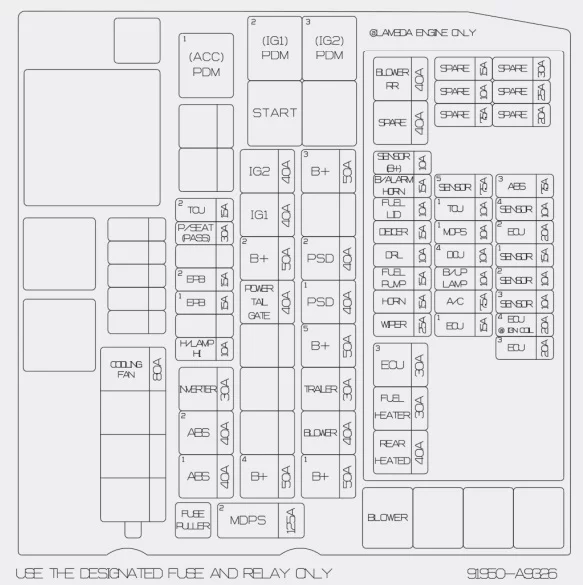

Komora silnika
| Nazwa | Ampery [A] | Opis |
| COOLING FAN | 80A | Jednostka wentylatora chłodzącego |
| ABS1 | 40 A | Moduł ESC, uniwersalne złącze kontrolne |
| ABS2 | 40 A | Moduł ESC |
| INVERTER | 30A | Jednostka falownika AC |
| H/LAMP HI | 10 A | Elektromagnes lampy świateł drogowych |
| EPB1 | 15A | Jednostka EPB |
| EPB2 | 15A | Jednostka EPB |
| TCU | 15A | Jednostka skrzyni biegów |
| P/SEAT (PASS) | 30A | Przełącznik ręczny pasażera |
| B+4 | 50A | Inteligentny blok przyłączeniowy (moduł sterujący IPS, IPS3, IPS4, IPS5, IPS6, bezpiecznik – MODULE7) |
| POWER TAIL GATE | 40 A | Moduł elektrycznej tylnej klapy |
| B+2 | 50A | Inteligentny blok przyłączeniowy (urządzenie automatycznego wyłączania prądu upływowego, bezpiecznik – P/SEAT DRV, P/WDW RH), ogrzewanie tylnych siedzeń, lampa wewnętrzna, multimedia, pamięć |
| IG1 | 40 A | Z inteligentnym kluczykiem: przekaźnik PDM1/2, bez inteligentnego kluczyka: wyłącznik zapłonu |
| IG2 | 40 A | Przekaźnik rozruchu, z inteligentnym kluczykiem: przekaźnik PDM3, bez inteligentnego kluczyka: wyłącznik zapłonu, |
| B+1 | 50A | Inteligentny blok przyłączeniowy (moduł sterujący IPS, bezpiecznik – PA/VDW LH, S/HEATER FRT, DR LOCK) |
| BLOWER | 40 A | Przekaźnik dmuchawy |
| TRAILER | 30A | Gniazdo zasilania przyczepy |
| B+5 | 50A | Inteligentny blok połączeniowy (sterownik silnika, przekaźnik zasilania, bezpiecznik – S/ROOF FRT, S/ROOF RR, BRAKE SWITCH, SMART KEY1, SMART KEY3, AMP). Gniazdo zasilania l, gniazdo zasilania 2 |
| PSD1 | 40 A | Moduł drzwi przesuwnych sterowanych elektrycznie |
| PSD2 | 40 A | Moduł drzwi przesuwnych sterowanych elektrycznie |
| B+3 | 50A | Inteligentny blok przyłączeniowy (moduł sterujący IPS, IPS1, IPS2) |
| MDPS | 125A | Jednostka MDPS (stojak) |
| BLOWER RR | 40 A | Przekaźnik tylnej dmuchawy |
| SENSOR (B+) | 10 A | Czujnik baterii |
| B/ALARM HORN | 15A | Przekaźnik klaksonu alarmowego |
| FUEL LID | 10 A | Przekaźnik pokrywy wlewu paliwa |
| DEICER | 15A | Przekaźnik odladzania |
| DRL | 10 A | Przekaźnik DRL – Światła do jazdy dziennej |
| FUEL PUMP | 15A | Przekaźnik pompy paliwa |
| HORN | 15A | Przekaźnik klaksonu |
| WIPER | 25A | Przekaźnik wycieraczki przedniej (niski). |
| ECU3 | 30A | Przekaźnik sterowania silnikiem, bezpiecznik – ECU1 |
| FUEL HEATER | 30A | – |
| REAR HEATED | 40A | Tylny podgrzewany przekaźnik |
| SENSOR5 | 10 A | – |
| TCU | 10 A | Przełącznik zakresu transmisji |
| MDPS | 10 A | Jednostka MDPS (stojak) |
| DCU | 10 A | – |
| B/UP LAMP | 10 A | Jednostka główna audio, A/V i nawigacji, tylna lampa zespolona (IN) po lewej i prawej stronie, elektrochromowe lusterko |
| A/CON | 7,5A | Tylny przełącznik sterowania klimatyzacją, moduł sterowania klimatyzacją |
| ECU1 | 15A | PCM |
| ABS3 | 7,5A | Moduł ESC, czujnik kąta skrętu |
| SENSOR4 | 10 A | Przekaźnik pompy paliwa |
| ECU2 | 20A | Jednostka ECU |
| SENSOR1 | 15A | Czujnik tlenu #1/#2/#3/#4, PCM, skrzynka przyłączeniowa E/R (przekaźnik wentylatora chłodzącego 1) |
| SENSOR2 | 10 A | PCM, zawór zamykający kanister, zawór elektromagnetyczny o zmiennym wlocie nr 1/#2, zawór elektromagnetyczny sterowania przedmuchem, zawór kontrolny oleju nr 1/2 (wlot), zawór kontrolny oleju nr 1/#2 (wydech) |
| SENSOR3 | 10 A | PCM, wtryskiwacz |
| IGN COIL | 20A | Cewka zapłonowa #1-#6, Kondensator #1/#2 |
| ECU3 | 20A | Jednostka ECU |

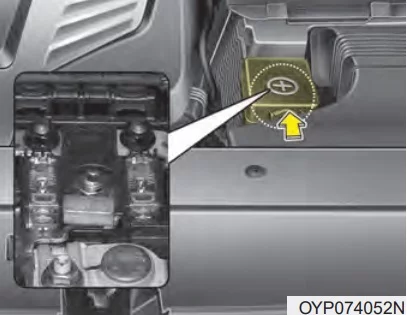

Główny bezpiecznik
