Kia Sorento IV (2021) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Kii Sorento IV z lat: 2021. Kia Sorento czwartej generacji, oznaczona jako Kia Sorento MQ4, została zaprezentowana w 2020 roku i jest nadal produkowana obecnie. To średniej wielkości SUV, który wprowadził wiele innowacji w porównaniu do poprzednich generacji, w tym w zakresie designu, […]

09/01/2023
Czas czytania: 7 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Kii Sorento IV z lat: 2021.

Kia Sorento czwartej generacji, oznaczona jako Kia Sorento MQ4, została zaprezentowana w 2020 roku i jest nadal produkowana obecnie. To średniej wielkości SUV, który wprowadził wiele innowacji w porównaniu do poprzednich generacji, w tym w zakresie designu, wydajności, wyposażenia i technologii. Sorento IV jest dostępna w różnych wariantach napędowych, w tym konwencjonalnym silniku spalinowym, hybrydzie, a także jako w pełni elektryczna wersja na niektórych rynkach.

Oto kilka kluczowych cech i informacji na temat Kii Sorento czwartej generacji (MQ4):

  1. Design: Sorento IV wyróżnia się nowoczesnym i eleganckim designem. Charakteryzuje się płynnymi liniami, imponującym przednim wlotem powietrza i atrakcyjnym wyglądem, co nadaje mu bardziej premium charakter.
  2. Wymiary: Jest to większa generacja Sorento, co przekłada się na przestronność zarówno dla pasażerów, jak i bagażu. Jest dostępna w wersji 5- lub 7-miejscowej, co daje klientom wybór w zależności od ich potrzeb.
  3. Silniki: Model ten jest dostępny z różnymi jednostkami napędowymi, w tym benzynowymi, wysokoprężnymi, hybrydowymi oraz jako w pełni elektryczna wersja na niektórych rynkach. Silniki hybrydowe i elektryczne wprowadzają bardziej zrównoważone rozwiązania w zakresie napędu.
  4. Napęd na cztery koła: Sorento IV oferuje opcję napędu na cztery koła, co nadaje pojazdowi lepszą trakcję i kontrolę w trudniejszych warunkach terenowych.
  5. Bezpieczeństwo: Ten model jest wyposażony w zaawansowane systemy bezpieczeństwa, takie jak asystent pasa ruchu, aktywny tempomat, systemy automatycznego hamowania i wiele innych, co przyczynia się do podniesienia poziomu bezpieczeństwa.
  6. Przestrzeń bagażowa: Dzięki elastycznemu układowi siedzeń, Sorento IV oferuje znaczną przestrzeń bagażową, co czyni go nadal praktycznym wyborem dla rodzin i osób prowadzących aktywny tryb życia.
  7. Technologia: Modele wyższej klasy Sorento IV są wyposażone w zaawansowane systemy multimedialne, nawigację, systemy audio wysokiej jakości i wiele innych nowoczesnych technologii.

Kia Sorento czwartej generacji kontynuuje rozwijanie tej linii modelowej, wprowadzając jeszcze więcej zaawansowanych technologii, trwałości i zrównoważonych rozwiązań napędu. Jest to konkurencyjny i nowoczesny SUV średniej wielkości, który spełnia oczekiwania klientów w zakresie przestronności, komfortu i zaawansowanych funkcji.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

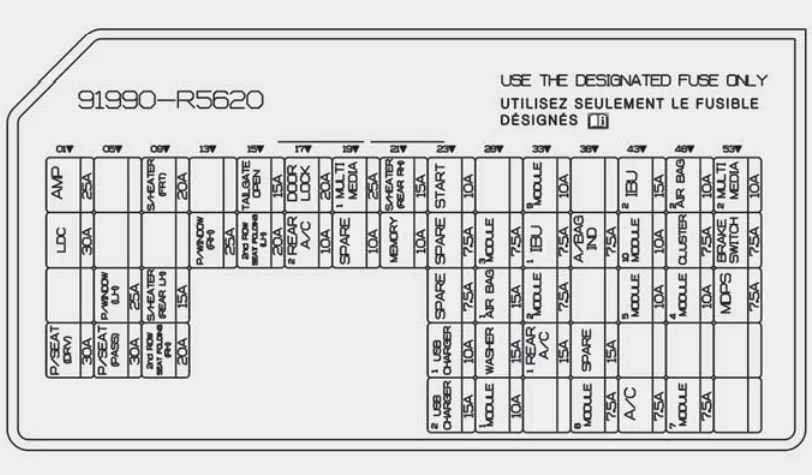

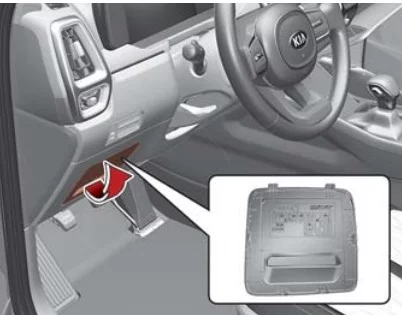

Przedział pasażerski

Kia Sorento IV (2021) - schematy bezpieczników i przekaźników

Kia Sorento IV (2021) - schematy bezpieczników i przekaźników

Nazwa Ampery [A] Opis
Blok połączeniowy ICU
AMP 25 Nieużywany
LDC 30 Niska przetwornica DC (prąd stały)-DC (prąd stały).
P/SEAT (DRV) 30 Przełącznik zasilania fotela kierowcy, moduł sterujący IMS (zintegrowany system pamięci).
P/WINDOW (LH) 25 Przełącznik tylnego podnośnika szyby lewej, Moduł bezpieczeństwa tylnego okna lewego, moduł bezpieczeństwa okna elektrycznego  kierowcy
P/SEAT(PASS) 30 Przełącznik elektrycznego siedzenia pasażera
S/HEATER(FRT) 20 Wentylacja fotela kierowcy, Podgrzewacz siedzenia kierowcy, Złącze łącza danych
S/HEATER(REAR LH) 15 Moduł sterujący podgrzewacza drugiego siedzenia po lewej stronie
2nd ROW SEAT FOLDING (RH) 20 Siłownik składania prawego siedzenia 2. rzędu
P/WINDOW (RH) 25 Tylny przełącznik elektrycznego podnośnika szyby prawej, tylny moduł bezpieczeństwa elektrycznego podnośnika prawej szyby, przełącznik elektrycznego podnośnika pasażera, moduł bezpieczeństwa pasażera
TAILGATE OPEN 15 Przekaźnik tylnej klapy bagażnika
2nd ROW SEAT FOLDING (LH) 20 Siłownik składania lewego siedzenia 2. rzędu
DOOR LOCK 20 Przekaźnik blokady/odblokowania drzwi, przekaźnik martwego zamka
REAR A/C 2 10 Moduł sterujący tylnym układu klimatyzacji
MULTIMEDIA1 25 Niska przetwornica DC (prąd stały)-DC (prąd stały).
S/HEATER (REAR RH) 15 Moduł sterujący podgrzewacza prawego siedzenia 2. rzędu
MEMORY 10 Lusterko zewnętrzne pasażera, lusterko zewnętrzne kierowcy, moduł sterujący wentylacji powietrznej 1. siedzenia, wyświetlacz Head-Up, moduł sterujący podgrzewacza 1. siedzenia, jednostka tylnej klapy elektrycznej, moduł sterujący tylnej klimatyzacji, moduł sterujący przedniej klimatyzacji, Panel sterowania – przednia klimatyzacja, przetwornica niskiego poziomu DC (prąd stały) -DC (prąd stały), ROA
START 10 Stacyjka
USB CHARGER 1 10 Bagażowe złącze ładowania USB
USB CHARGER 2 15 Konsola tylna – Złącze ładowania USB, moduł sterujący fotela wentylacyjnego, moduł sterujący podgrzewania siedzenia
MODULE 3 7,5 IBU (zintegrowana jednostka sterująca nadwozia), jednostka ADAS, Przód – Kamera widokowa (ADAS), przełącznik Crash Pad, jednostka monitora widoku przestrzennego, ECU napędu na 4 koła, przełącznik konsoli przedniej, przełącznik wentylacji przedniego siedzenia, przedni zespół radarowy, dźwignia zmiany biegów (automatyczna skrzynia biegów) (wskaźnik), zespół radaru tylnego narożnika, elektroniczne pokrętło zmiany biegów
AIR BAG 1 15 Moduł sterujący SRS (dodatkowy system bezpieczeństwa), czujnik wykrywania obecności pasażera
WASHER 15 Przełącznik wielofunkcyjny
MODULE 1 10 Jednostka ADAS, jednostka monitora Surround View, IBU (zintegrowana jednostka sterująca nadwozia), przednie złącze ładowania USB, niski prąd DC (prąd stały) – konwerter DC (prąd stały)
MODULE 9 10 Elektromagnes kluczyka, klamka zewnętrzna inteligentnego kluczykakierowcy/pasażera, moduł obszaru drzwi kierowcy
IBU 1 7,5 IBU (zintegrowana jednostka sterująca nadwozia)
MODULE 2 7,5 Jednostka obszaru drzwi kierowcy, dźwignia zmiany biegów ATM (automatyczna skrzynia biegów).
REAR A/C 1 15 Silnik dmuchawy tylnej klimatyzacji, blok przyłączeniowy ICU (bezpiecznik – tylny moduł sterujący klimatyzacji)
A/BAG IND 7,5 Zestaw wskaźników, konsola sufitowa
MODULE 8 7,5 Moduł ADAS, gniazdo falownika prądu przemiennego w konsoli tylnej, falownik prądu przemiennego, moduł sterujący podgrzewania siedzenia w 2. rzędzie, moduł sterujący tylnej układu klimatyzacji
IBU 2 15 IBU (zintegrowana jednostka sterująca nadwozia)
MODULE 10 10 Przełącznik świateł stopu
MODULE 5 10 AMP (wzmacniacz), przednia bezprzewodowa ładowarka, niskonapięciowa przetwornica DC (prąd stały) – DC (prąd stały)
A/C 7,5 Przedni moduł sterujący klimatyzacji, przedni panel sterowania klimatyzacji, blok przyłączeniowy E/R (PTC (dodatni współczynnik temperaturowy) przekaźnik nagrzewnicy nr 1, przekaźnik dmuchawy)
AIR BAG 2 10 Moduł sterujący SRS (dodatkowy system bezpieczeństwa).
CLUSTER 7,5 Zestaw wskaźników, wyświetlacz Head-Up
MODULE 4 10 Audio, złącze łącza danych, przedni panel sterowania klimatyzacją, przedni moduł sterowania klimatyzacją, przełącznik Crash Pad, elektrochromowe lusterko, moduł sterujący fotela wentylacyjnego, 2 moduł sterujący podgrzewacza lewego/prawego siedzenia
MODULE 7 7,5 IBU (zintegrowana jednostka sterująca nadwozia)
MULTIMEDIA 2 10 Monitor z widokiem przestrzennym, zestaw wskaźników, Moduł ADAS, przedni panel sterowania klimatyzacją, moduł sterowania przednią klimatyzacją, przednia bezprzewodowa ładowarka
BRAKE SWITCH 7,5 IBU (zintegrowana jednostka sterująca nadwozia), wyłącznik świateł stopu
MDPS 7,5 EPS (elektryczne wspomaganie kierownicy).
Zobacz także:  Kia Avella (1994-2000) - schematy bezpieczników i przekaźników

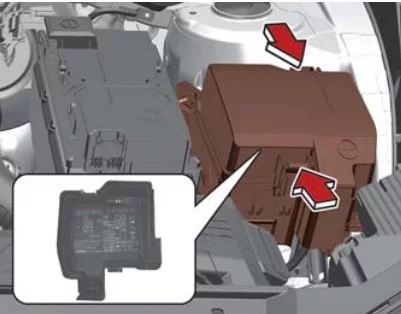

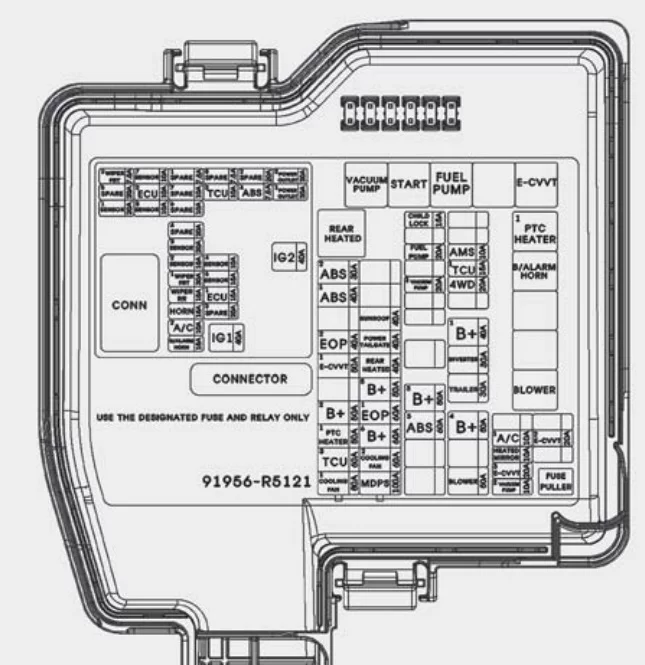

Komora silnika

Kia Sorento IV (2021) - schematy bezpieczników i przekaźników

Kia Sorento IV (2021) - schematy bezpieczników i przekaźników

Nazwa Ampery [A] Opis
COOLING FAN 1 80 Silnik wentylatora chłodzącego
TCU 3 60 TCM (moduł sterowania skrzynią biegów)
PTC HEATER 1 50 Blok przyłączeniowy E/R (przekaźnik PTC (dodatni współczynnik temperaturowy) nagrzewnicy nr 1)
B+ 2 50 Blok przyłączeniowy ICU (IPS)
E-CVVT 1 50 Blok przyłączeniowy E/R (przekaźnik E-CVVT (elektryczny – bezstopniowa regulacja zaworów))
EOP 2 40 Elektroniczna pompa oleju
ABS 1 40 Moduł elektroniczny ESC (elektroniczna kontrola stabilności).
ABS 2 30 Moduł elektroniczny ESC (elektroniczna kontrola stabilności).
MDPS 100 EPS (elektryczne wspomaganie kierownicy).
COOLING FAN 2 60 Silnik wentylatora chłodzącego
B+ 6 60 Blok przyłączeniowy PCB (przekaźnik rozruchu, przekaźnik IG2, przekaźnik IG1, przekaźnik ACC)
EOP 1 60 Elektroniczna pompa oleju
B+ 5 50 Blok przyłączeniowy ICU (bezpiecznik – P/SEAT (DRV), P/
WINDOW (LH), P/SEAT (PASS), S/HEATER (REAR
LH), 2nd ROW SEAT FOLDING (RH)
)
REAR HEATED 40 Blok przyłączeniowy E/R (przekaźnik podgrzewania tylnego)
POWER TAILGATE 40 Elektryczna klapa tylna
SUNROOF 40 Silnik szyberdachu (szkło)
ABS 3 60 Moduł sterujący ESC (elektroniczna kontrola stabilności).
B+ 3 50 Blok przyłączeniowy ICU (IPS)
VACUUM PUMP 1 20 [Smartstream 2.5 T-GDI] Blok przyłączeniowy E/R (przekaźnik pompy próżniowej)
FUEL PUMP 20 Blok przyłączeniowy E/R (przekaźnik pompy paliwa)
CHILD LOCK 15 Blok przyłączeniowy PCB (przekaźnik blokady rodzicielskiej/odblokowania)
BLOWER 50 Blok przyłączeniowy E/R (przekaźnik dmuchawy)
B+4 50 Blok przyłączeniowy ICU (bezpiecznik – AMP, LDC, S/HEATER
(REAR RH), P/WINDOW (RH), 2nd ROW SEAT FOLDING (LH)
)
TRAILER 30 Moduł przyczepy
INVERTER 30 Falownic AC
B+1 40 Blok przyłączeniowy ICU (długoterminowy zatrzask obciążenia Przekaźnik, bezpiecznik – TAILGATE OPEN, DOOR LOCK, S/HEATER (REAR RH), START, 9 MODULE, 2IBU,2A/BAG, BRAKE SWITCH)
4WD 20 4WD ECU
TCU 1 15 PCM (moduł sterujący układu napędowego)
AMS 10 Czujnik baterii
VACUUM PUMP 2 10 Moduł sterujący ESC (elektroniczna kontrola stabilności).
E-CVVT 3 20 PCM (moduł sterujący układu napędowego)
HEATED MIRROR 10 Przedni panel sterowania klimatyzacją, przedni moduł sterowania klimatyzacją, lusterko zewnętrzne kierowcy/pasażera
A/C 1 10 Moduł sterujący przedniego układu klimatyzacji
E-CVVT 2 20 PCM (moduł sterujący układu napędowego)
IG2 40 Blok przyłączeniowy E/R (przekaźnik rozruchu), blok przyłączeniowy PCB (przekaźnik IG2)
IG1 40 Blok przyłączeniowy PCB (przekaźnik IG1, przekaźnik ACC)
FRT WIPER 7,5 IBU (zintegrowana jednostka sterująca nadwozia)
SENSOR 1 20 Cewka zapłonowa nr 1/#2/#3/#4
SENSOR 7 10 Elektroniczna pompa oleju
ECU 2 10 PCM (moduł sterujący układu napędowego)
SENSOR 5 10 Blok przyłączeniowy E/R (przekaźnik pompy paliwa)
SENSOR 3 20 PCM (moduł sterujący układu napędowego)
SENSOR 2 15 Czujnik tlenu (góra/dół)
FRT WIPER 1 30 Silnik wycieraczki przedniej, przekaźnik wycieraczki przedniej (niska prędkość).
RR WIPER 15 Przekaźnik wycieraczki tylnej, silnik wycieraczki tylnej
HORN 15 Przekaźnik klaksonu
A/C 2 10 Przekaźnik klimatyzacji
B/A HORN 15 Przekaźnik klaksonu B/A
E-SHIFTER 3 7,5 Nieużywany
TCU 2 10 TCM (moduł sterowania skrzynią biegów)
SENSOR 4 10 Elektrozawór sterujący przedmuchem, PCM (układ napędowy – Moduł sterujący), silnik wentylatora chłodzącego, zawór kontrolny oleju (wydech), zawór elektromagnetyczny pompy olejowej o zmiennej wydajności, zawór zamykający kanister, przekaźnik A/Con,

[Smartstream 2.5 GDI] zawór elektromagnetyczny o zmiennym wlocie

[Smartstream 2.5 T-GDI] RCV (sterowanie zaworem recyrkulacji) elektromagnetyczny zawór sterujący

SENSOR 6 15 Wtryskiwacz nr 1/nr 2/nr 3/nr 4
ECU 1 15 PCM (moduł sterujący układu napędowego)
ABS 4 7,5 Moduł sterujący ESC (elektroniczna kontrola stabilności).
P/OUTLET 2 20 Gniazdo zasilania na konsoli tylnej
P/OUTLET 1 20 Gniazdo zasilania w bagażniku
Przekaźniki: Typ
VACUUM PUMP [Smartstream 2.5 T-GDI] Przekaźnik pompy próżniowej
START Przekaźnik rozrusznika
FUEL PUMP Przekaźnik pompy paliwa
E-CVVT Przekaźnik E-CVVT (elektryczny – bezstopniowe rozrządy zaworów).
PTC HEATER 1 Grzałka PTC (dodatni współczynnik temperaturowy) Przekaźnik nr 1
B/ALARM HORN Przekaźnik klaksonu alarmowego
BLOWER Przekaźnik dmuchawy
REAR HEATED Przekaźnik tylnego ogrzewania

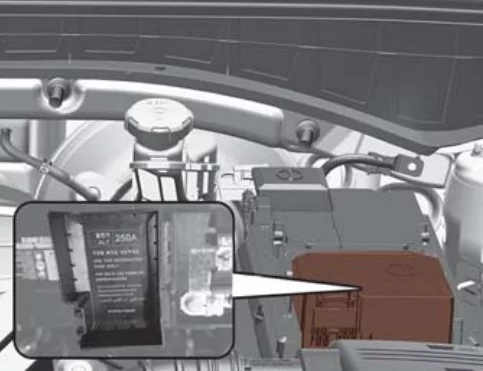

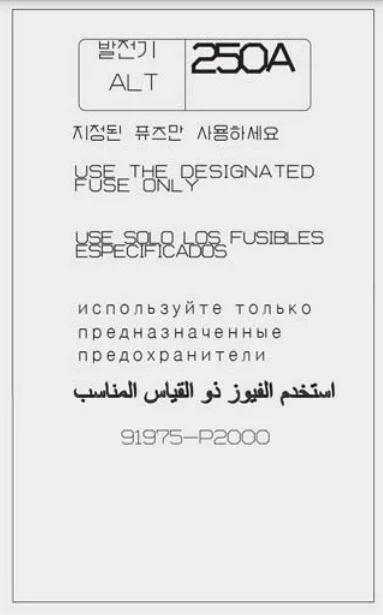

Osłona zacisków akumulatora (główny bezpiecznik)

Kia Sorento IV (2021) - schematy bezpieczników i przekaźników

Kia Sorento IV (2021) - schematy bezpieczników i przekaźników
