W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Jeepa Grand Cherokee WJ z lat: 1999, 2000, 2001, 2002, 2003, 2004, 2005.

Jeep Grand Cherokee WJ to druga generacja popularnego SUV-a, która była produkowana w latach 1999-2004. Ten model znacznie poprawił swojego poprzednika pod względem wyglądu, wydajności i funkcjonalności.

Pod względem stylistycznym, Grand Cherokee WJ prezentował bardziej zaokrągloną sylwetkę w porównaniu do swojego poprzednika. Miał bardziej aerodynamiczny design, z zaokrąglonymi reflektorami i delikatnymi liniami nadwozia. Mimo to, zachował charakterystyczne elementy marki Jeep, takie jak siedmioslotowa atrapa chłodnicy i masywna sylwetka.

Wnętrze Grand Cherokee WJ oferowało przestronną kabinę, z większą ilością miejsca dla pasażerów i lepszą ergonomią. Materiały wykończeniowe były solidne, a wyposażenie obejmowało wiele funkcji i opcji, takich jak skórzane fotele, systemy multimedialne, klimatyzację dwustrefową i wiele innych. Wnętrze było również dobrze wyciszone, co przyczyniało się do komfortowej jazdy.

Pod względem napędu, Grand Cherokee WJ oferował różne opcje. Były dostępne wersje z napędem na przednie koła oraz z napędem na cztery koła, w tym zaawansowane systemy napędu Quadra-Trac II i Quadra-Drive II. Do wyboru były także różne jednostki napędowe, w tym benzynowe silniki V6 i V8 oraz wysokoprężne silniki.

Grand Cherokee WJ charakteryzował się dobrą stabilnością na drodze, komfortową jazdą i zdolnościami terenowymi, które były charakterystyczne dla marki Jeep. Zawieszenie było dobrze wyważone, a systemy kontroli trakcji i stabilizacji zapewniały pewność jazdy w różnych warunkach.

Wersje Grand Cherokee WJ były również oferowane w różnych wariantach, takich jak sportowe wersje SRT (Street and Racing Technology) oraz luksusowe wersje Overland, które oferowały jeszcze większy komfort i wyposażenie.

Jeep Grand Cherokee WJ zyskał duże uznanie i popularność wśród miłośników SUV-ów dzięki swojemu udanemu połączeniu stylu, wydajności i terenowych zdolności. Był to samochód, który sprawdzał się zarówno w codziennej jeździe po mieście, jak i podczas przygód na szlakach terenowych, oferując komfort i wszechstronność.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Skrzynka bezpieczników w komorze silnika

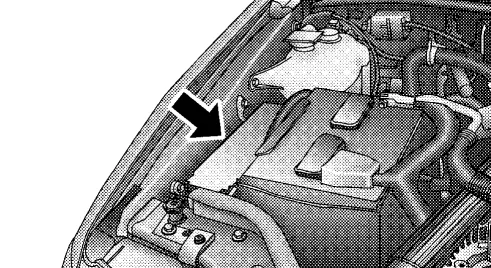

Twój pojazd jest wyposażony w centrum dystrybucji energii elektrycznej znajdujące się w komorze silnika w pobliżu akumulatora.

Jeep Grand Cherokee WJ (1999-2005) - schematy bezpieczników i przekaźników

W tym centrum zasilania znajdują się wtykowe bezpieczniki „wkładka”, które zastępują wbudowane bezpieczniki topikowe. W centrum zasilania znajdują się również bezpieczniki „ Mini ” i wtykowe pełne oraz przekaźniki Mini ISO. Etykieta wewnątrz pokrywy zatrzaskowej w środku identyfikuje każdy element, aby w razie potrzeby ułatwić wymianę. Bezpieczniki i przekaźniki „kaseta” można nabyć u autoryzowanego sprzedawcy.

Jeep Grand Cherokee WJ (1999-2005) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 40 Silnik dmuchawy (MTC), sterownik silnika dmuchawy (AZC)
2 40 Przekaźnik odmgławiacza tylnej szyby (Odmgławiacz tylnej szyby, bezpiecznik (przedział pasażerski): „11”), przekaźnik zapalniczki (wyłącznik przyczepy holowniczej, bezpiecznik (przedział pasażerski): „26”)
3 50 Przekaźnik świateł drogowych (bezpiecznik (przedział pasażerski): „3”, „16”), przekaźnik świateł mijania (bezpiecznik (przedział pasażerski): „14”, „15”) lub przekaźnik świateł mijania / światła do jazdy dziennej (bezpiecznik (przedział pasażerski): ): „14”, „15”), Bezpiecznik (przedział pasażerski): „4”, „5”, „6”, „11”, „17”
4 40 ABS
5 30 Benzyna: Przekaźnik sterujący skrzyni biegów, moduł sterujący skrzyni biegów (4,7 l), solenoid skrzyni biegów (4,0 l), zespół solenoidu skrzyni biegów/TRS (4,7 l)
6 30 Benzyna: Przekaźnik automatycznego wyłączania (cewki zapłonowe, kondensator, bezpiecznik (komora silnika): „16”, „26”)
50 Olej napędowy: przekaźnik żarowy nr 1 (świeca żarowa: nr 1, 3, 5)
7 50 Bezpiecznik (przedział pasażerski): „23”, „24”, „25”, „27”, „C2”
8 40 Przekaźnik rozrusznika, stacyjka (bezpieczniki (przedział pasażerski): „12”, „21”, „22”, „28”, „29”, „30”, „32”, „C1”)
9 20 Olej napędowy: przekaźnik podgrzewacza paliwa
10 40 4.0L: Przekaźnik wentylatora chłodnicy
40 Olej napędowy: przekaźnik wentylatora chłodnicy
11 50 Olej napędowy: przekaźnik żarowy nr 2 (świeca żarowa: nr 2, 4)
12 50 Moduł drzwi kierowcy/pasażera, bezpiecznik (przedział pasażerski): „18”
13 30 Olej napędowy: Przekaźnik automatycznego wyłączania (moduł sterowania silnikiem, moduł sterowania zespołem napędowym, bezpiecznik (przedział silnika): „16”, „26”)
14 40 Wyłącznik zapłonu (bezpieczniki (przedział pasażerski): „19”, „20”, „31”, „33”)
15 50 Bezpiecznik (przedział pasażerski): „5”, „7”, „8”, „9”
16 15 Benzyna (2001): Czujniki tlenu, przekaźnik czujnika tlenu za prądem
10 Benzyna (1999-2000): Czujniki tlenu
10 Olej napędowy: przekaźnik sprzęgła sprężarki klimatyzacji, przekaźnik świecy żarowej nr 1, przekaźnik świecy żarowej nr 2, elektromagnes EGR
17 20 Benzyna (1999-2000): Przekaźnik czujnika tlenu za przekaźnikiem, przekaźnik czujnika tlenu przed prądem
18 15 Przekaźnik klaksonowy
19 10 Benzyna: Moduł sterujący układu napędowego
20  –
21 15 Przekaźnik sprzęgła sprężarki klimatyzatora
22  –
23  –
24 20 Benzyna: przekaźnik pompy paliwa
15 Olej napędowy: moduł sterujący układu napędowego, przekaźnik sterujący skrzyni biegów
25 20 ABS
26 15 Benzyna: Wtryskiwacze paliwa
15 Olej napędowy: pompa wtryskowa paliwa
27  –
28 15 4.0L: Elektrozawór skrzyni biegów
Przekaźnik
R1 Benzyna: pompa paliwa
Olej napędowy: wycieraczka (wł./wył.)
R2 Benzyna: Rozrusznik
Olej napędowy: wycieraczka (wysoka/niska)
R3 Benzyna: Kontrola skrzyni biegów
Olej napędowy: podgrzewacz paliwa
R4 Benzyna: Wycieraczka (wł./wył.)
Olej napędowy: kontrola skrzyni biegów
R5 Benzyna: wycieraczka (wysoka/niska)
Olej napędowy: rozrusznik
R6 Benzyna: czujnik tlenu za prądem
R7 Benzyna: czujnik tlenu przed prądem
R8 Sprzęgło sprężarki klimatyzacji
R9 Klakson
R10 Automatyczne wyłączanie
R11 Olej napędowy: świeca żarowa (№1)
R12 Olej napędowy: świeca żarowa (№2)
Zobacz także:  Jeep Grand Cherokee WK (2005-2010) - schematy bezpieczników i przekaźników



Skrzynka bezpieczników w przedziale pasażerskim

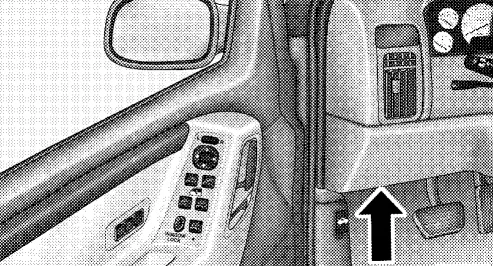

Wewnętrzna tablica bezpieczników znajduje się w dolnej tablicy przyrządów, po lewej stronie kolumny kierownicy. Etykieta jest wybita na pokrywie panelu bezpieczników, aby zidentyfikować każdy bezpiecznik w celu ułatwienia wymiany.

Jeep Grand Cherokee WJ (1999-2005) - schematy bezpieczników i przekaźników

Jeep Grand Cherokee WJ (1999-2005) - schematy bezpieczników i przekaźników

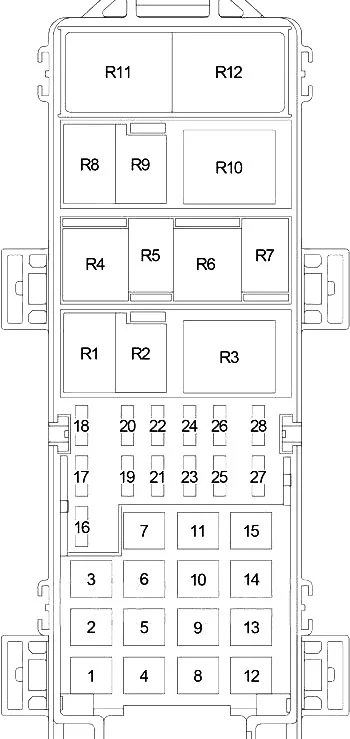

Numer Ampery [A] Opis
1  –
2  –
3 10 Lewy reflektor (światła drogowe)
4 15 Migacz kombinowany
5 25 Radio, wzmacniacz
6 15 Przekaźnik lampy postojowej (lampa postojowa, lampa tylna, lampa rejestracyjna, złącze holowania przyczepy, przełącznik poziomu reflektorów)
7 10 Moduł kontroli nadwozia, lampa pod maską, moduł immobilizera kluczyka strażniczego, moduł automatycznej kontroli strefy, automatyczny czujnik światła reflektora/dioda VTSS, zdalny moduł bezkluczykowy
8 15 Silnik wycieraczki tylnej, lampa grzewcza, lampa schowka na rękawiczki, lampa ładunkowa, górna lampa mapowa, lampa klamki drzwi, centrum informacji o pojeździe, przełącznik przyciskowy klapy podnoszonej do góry, moduł systemu bezpieczeństwa, osłona przeciwsłoneczna/lampka próżności
9 20 Przednie gniazdo zasilania, tylne gniazdo zasilania, złącze zasilania
10 20 Regulowane pedały (?-2004)
11 10 Moduł automatycznej kontroli strefy (AZC), ręczna regulacja temperatury (MTC)
12 10 Przekaźnik pompy paliwa, przekaźnik automatycznego wyłączania, moduł sterujący układu napędowego, przekaźnik sterujący skrzyni biegów (4,7 l)
13  –
14 10 Lewy reflektor (światła mijania)
15 10 Prawy reflektor (światła mijania)
16 10 Prawy reflektor (światła drogowe)
17 10 Złącze łącza danych, zestaw wskaźników
18 20 Przekaźnik lampy hamulca holowniczego przyczepy, hamulec elektryczny (1999-2001-?)
30 Przekaźnik lampy hamulca holowniczego przyczepy, hamulec elektryczny (?-2004)
19 10 ABS
20 10 Migacz kombinowany, moduł automatycznej kontroli strefy (AZC), ręczna regulacja temperatury (MTC), siłownik zaworu temperatury (MTC), zespół elektromagnesu skrzyni biegów/TRS (4,7 l), przełącznik położenia postojowego/neutralnego (4,0 l, 3,1 l TD), sterownik / Przełącznik podgrzewanego fotela pasażera
21 10 Benzyna: przekaźnik sprzęgła sprężarki klimatyzacji, elektromagnes EVAP/przedmuchu, elektromagnes blokady zmiany biegów hamulca
10 Olej napędowy: przekaźnik podgrzewacza paliwa, moduł sterujący silnika, elektromagnes blokady zmiany biegów hamulca
22 10 Moduł sterowania nadwozia, zestaw wskaźników, moduł immobilizera kluczyka strażniczego, centrum informacyjne pojazdu, automatyczne lusterko dzienne/nocne, moduł systemu bezpieczeństwa
23 15 Wyłącznik lampy stopu
24 15 Przekaźnik przednich świateł przeciwmgielnych, moduł sterujący nadwozia
25 20 Przekaźnik opóźnienia szyberdachu, moduł sterowania nadwozia
26 15 Zapalniczka
27 15 Przekaźnik tylnego światła przeciwmgielnego
28 10 Moduł kontroli nadwozia
29 10 Przekaźnik zapalniczki, prawy przełącznik wielofunkcyjny
30 15 Radio
31 10 Przekaźnik rozrusznika, moduł sterowania skrzynią biegów (4,7 l)
32 10 Moduł sterowania poduszką powietrzną
33 10 Moduł sterowania poduszką powietrzną
Wyłącznik obwodu
C1 20 Silnik wycieraczek przednich, przekaźnik wycieraczek (wł./wył.) (przekaźnik wycieraczek (wysoko/niski))
C2 20 Fotel elektryczny
Przekaźnik
R1 Światła mijania/do jazdy dziennej
R2 Zapalniczka
R3 Migacz kombinowany
R4 Odmgławiacz tylnej szyby
R5 Tylne światło przeciwmgielne
R6 Światła mijania
R7 Światła drogowe
R8 Opóźnienie szyberdachu
R9  –
R10 Przednia lampa przeciwmgielna
R11  –
R12 Lampa parkowania
R13  –
R14  –
