Jeep Cherokee I (SJ) (1974-1983) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Jeepa Cherokee I (SJ) z lat: 1974, 1975, 1976, 1977, 1978, 1979, 1980, 1981, 1982, 1983. Jeep Cherokee SJ, znany również jako Jeep Cherokee Full Size, to duży SUV produkowany przez markę Jeep w latach 1974-1983. Jest to pierwsza generacja modelu Cherokee, która […]

05/27/2023
Czas czytania: 3 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Jeepa Cherokee I (SJ) z lat: 1974, 1975, 1976, 1977, 1978, 1979, 1980, 1981, 1982, 1983.

Jeep Cherokee SJ, znany również jako Jeep Cherokee Full Size, to duży SUV produkowany przez markę Jeep w latach 1974-1983. Jest to pierwsza generacja modelu Cherokee, która wprowadziła nową koncepcję SUV-ów i odegrała istotną rolę w rozwoju segmentu SUV-ów na rynku motoryzacyjnym.

Cherokee SJ charakteryzował się klasycznym designem typowym dla samochodów terenowych. Miał on charakterystyczne, prostokątne linie i wyraziste kształty, które nadawały mu solidny i niezawodny wygląd. W porównaniu do swojego poprzednika, Jeepa Wagoneera, Cherokee SJ był bardziej kompaktowy, co ułatwiało manewrowanie w terenie i poruszanie się po mieście.

Pod względem osiągów terenowych, Cherokee SJ był bardzo udanym pojazdem. Wyposażony w system napędu na cztery koła i wysoką oś odniesienia, radził sobie świetnie w trudnych warunkach terenowych. Mocne silniki, które były dostępne w różnych wersjach, zapewniały wystarczającą moc i moment obrotowy, aby pokonywać trudne przeszkody i tereny.

Zobacz także:  Jeep Compass MK49 (2009-2010) - schematy bezpieczników i przekaźników

Wnętrze Cherokee SJ było przestronne i oferowało dużo miejsca zarówno dla pasażerów, jak i bagażu. W zależności od wyposażenia, samochód mógł pomieścić do pięciu pasażerów i zapewniał wygodne siedzenia oraz praktyczne rozwiązania do przechowywania. W późniejszych latach produkcji wprowadzono również bardziej luksusowe warianty z bogatszym wyposażeniem, takie jak skórzane tapicerki czy systemy audio.

Cherokee SJ był również dostępny w różnych wersjach nadwozia, w tym jako dwudrzwiowy SUV oraz jako czterodrzwiowy model z większą przestrzenią dla pasażerów z tyłu. Dzięki temu, samochód był atrakcyjnym wyborem zarówno dla rodzin, jak i dla miłośników off-roadingu.

Cherokee SJ odegrał ważną rolę w rozwoju segmentu SUV-ów, będąc jednym z pierwszych samochodów, które łączyły terenowe zdolności z codzienną użytecznością. Jego sukces i popularność przyczyniły się do dalszego rozwoju marki Jeep i wzrostu zainteresowania SUV-ami na całym świecie.

Zobacz także:  Jeep Cherokee KL (2016-2017) - schematy bezpieczników i przekaźników

Podsumowując, Jeep Cherokee SJ to ikona w świecie samochodów terenowych i jeden z pionierów segmentu SUV-ów. Oferował solidną konstrukcję, doskonałe osiągi terenowe i przestronne wnętrze. Jego wpływ na rozwój branży motoryzacyjnej jest niezaprzeczalny, a model ten nadal cieszy się uznaniem wśród miłośników off-roadingu i kolekcjonerów samochodów klasycznych.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Jeep Renegade (2020) - schematy bezpieczników i przekaźników

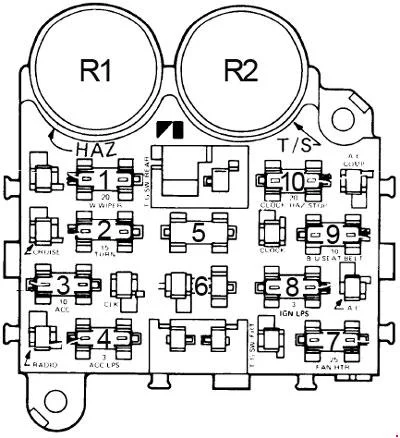

Skrzynka bezpiecznikowa

Jeep Cherokee I (SJ) (1974-1983) - schematy bezpieczników i przekaźników
Numer
Ampery [A]
Opis
1 20 Wycieraczki
2 15 Kierunkowskazy
3 10 Akcesoria
4 3 Oświetlenie przyrządów i akcesoriów
5 20 Światła wewnętrzne
6 20 Światła hamowania, tylne i postojowe
7 25 Klimatyzator, ogrzewanie i wentylator elektryczny
8 3 Instrumenty
9 25 Światła ostrzegawcze pasów bezpieczeństwa i światła cofania
10 20 Światła awaryjne, zegar i światła stop
Przekaźnik
R1 Sygnał ostrzegawczy
R2 Sygnał włączania
  • 24 amp. przerywacz obwodu znajduje się w przełączniku reflektorów, aby chronić obwód reflektorów. Wszystkie modele mają dwa 30 amperów. wyłączniki automatyczne znajdujące się w bloku bezpieczników w celu ochrony elektrycznej szyby tylnej klapy. Jeden wyłącznik chroni przełącznik na tablicy rozdzielczej, a drugi chroni przełącznik tylnej klapy.
  • 6-cyl. modele mają 4 amp. wbudowany bezpiecznik chroniący tempomat. Modele V8 mają 1,5 amp. wbudowany bezpiecznik chroniący tempomat.
  • Wszystkie modele Jeep są wyposażone w łączniki topliwe, umieszczone w komorze silnika, które chronią obwody.
