W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Jeepa Cherokee KJ z lat: 2002, 2003, 2004, 2005, 2006, 2007.

Jeep Cherokee KJ, znany również jako Jeep Liberty, był kompaktowym SUV-em produkowanym w latach 2002-2007. Zastąpił on wcześniejszą generację Jeep Cherokee XJ i przyniósł ze sobą wiele innowacji i ulepszeń.

Pod względem wyglądu, Jeep Cherokee KJ kontynuował kanciaste linie nadwozia, charakterystyczne dla marki Jeep. Miał bardziej zaokrąglone kształty niż jego poprzednik, co dawało mu nowoczesny i bardziej aerodynamiczny wygląd. Charakterystyczne sześciokątne reflektory i charakterystyczna kratka wlotu powietrza nadali mu charakterystyczny wizerunek.

Jeep Cherokee KJ oferował różne opcje napędu. Standardowo dostępny był napęd na przednie koła, ale istniała także opcja napędu na cztery koła. Wersje z napędem na cztery koła były wyposażone w system Command-Trac lub Selec-Trac, które umożliwiały zmianę trybu napędu w zależności od warunków terenowych.

Pod względem silników, Jeep Cherokee KJ oferował różne opcje. Wśród nich był benzynowy silnik V6 o pojemności 3,7 litra oraz wysokoprężny silnik R4 o pojemności 2,8 litra. Oba silniki zapewniały odpowiednią moc i moment obrotowy, aby sprostać zarówno codziennym potrzebom jazdy, jak i terenowym wyzwaniom.

Wnętrze Jeepa Cherokee KJ było przestronne i dobrze zaprojektowane. Oferowało miejsce dla pięciu pasażerów oraz wygodne siedzenia. Wersje wyposażone w tylne siedzenia składanej kanapy umożliwiały zwiększenie przestrzeni bagażowej, co było praktyczne podczas przewożenia większych przedmiotów.

Jeep Cherokee KJ posiadał również wiele funkcji i systemów bezpieczeństwa. W zależności od wersji, oferował systemy ABS, kontrolę trakcji, system stabilizacji toru jazdy oraz poduszki powietrzne dla kierowcy i pasażera.

Jako SUV, Jeep Cherokee KJ miał dobre możliwości terenowe. Dzięki napędowi na cztery koła, odpowiedniemu prześwitowi i systemom napędu, radził sobie dobrze na trudnym terenie. Opcjonalny pakiet off-roadowy Trail Rated zapewniał jeszcze większe możliwości terenowe, w tym lepszą trakcję, większy prześwit i wzmocnione podwozie.

Jeep Cherokee KJ był popularnym modelem wśród miłośników marki Jeep, którzy szukali kompaktowego SUV-a o wszechstronności i dobrych możliwościach terenowych. Jego nowoczesny design, solidna konstrukcja i zdolności off-roadowe sprawiły, że był to udany model w historii marki Jeep.

Zobacz także:  Jeep Compass MK49 (2013) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.



Przedział pasażerski

Panel bezpieczników znajduje się po lewej stronie tablicy rozdzielczej za pokrywą.

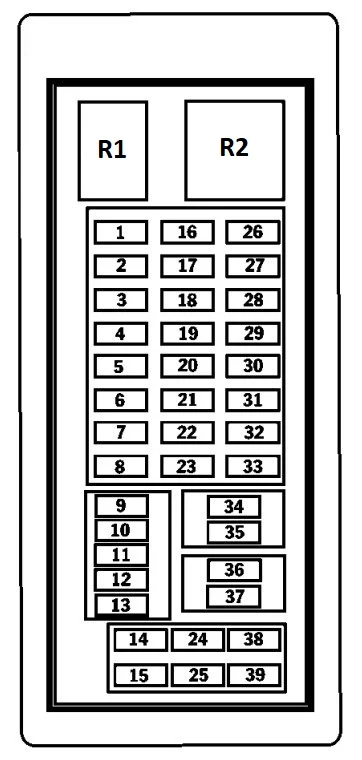

Etykieta jest dołączona do pokrywy panelu bezpieczników, aby zidentyfikować każdy bezpiecznik w celu ułatwienia wymiany.

Jeep Cherokee KJ (2002-2007) - schematy bezpieczników i przekaźników

Jeep Cherokee KJ (2002-2007) - schematy bezpieczników i przekaźników

Wgłębienie Ampery [A] Opis
1 15 A niebieski Przekaźnik klaksonu;

Przekaźnik mocy szyberdachu;

Przekaźnik szyby elektrycznej.

2 10 A czerwony Tylne światła przeciwmgielne (tylko eksport)
3 20 A żółty Zapalniczka
4 10 A czerwony Reflektor mijania z prawej strony
5 10 A czerwony Reflektor świateł mijania lewy
6 20 A żółty Moduł sterowania nadwozia/zamki drzwi zasilania
7 10 A czerwony Lewe światło postojowe/lewa tylna lampa/lampa tablicy rejestracyjnej
8 Zapasowy
9 10 A czerwony Prawe światło postojowe/prawa lampa tylna/lampa tablicy rejestracyjnej/klaster
10 Zapasowy
11 15 A niebieski Migacz
12 15 A niebieski Światła stopu
13 10 A czerwony Moduł sterowania nadwozia/CMTC/klaster/przepustka.

Wskaźnik włączenia, wyłączenia poduszki powietrznej;

Automatyczne lusterko dzienne/przełącznik paska świetlnego (tylko Renegade).

14 10 A czerwony Pompa paliwa PDC/sprzęgło AC;

Przekaźnik rozrusznika/sterownik silnika/sterownik skrzyni biegów (tylko olej napędowy).

15 Zapasowy
16 20 A żółty Gniazdo zasilania (z tyłu)
17 15 A niebieski Tylna wycieraczka
18 20 A żółty Dławik i przekaźnik radiowy
19 20 A żółty Przednie światła przeciwmgielne;

Światła hamowania przyczepy i skrętu.

20 Zapasowy
21 10 A czerwony Radio
22 20 A żółty Moduł przekaźnika mocy szyberdachu/anteny (tylko eksport)
23 Zapasowy
24 10 A czerwony Silnik dmuchawy PDC
25 10 A czerwony Przełączniki podgrzewanych siedzeń/sterownik HVAC/ładowanie akumulatora przyczepy do holowania
26 10 A czerwony Reflektor świateł drogowych z prawej strony
27 10 A czerwony Reflektor świateł drogowych lewy
28 Zapasowy
29 10 A czerwony Wskaźnik podgrzewanych lusterek/wskaźnik odszraniania tylnej szyby
30 15 A niebieski Podgrzewany moduł siedzenia
31 Zapasowy
32 10 A czerwony Przełącznik wycieraczek/wycieraczki przednie i tylne
33 10 A czerwony Moduł SKIM/złącze łącza danych
34 15 A niebieski Moduł sterowania nadwozia/klaster/światła wewnętrzne;

Moduł głośnomówiący/radio/CMTC/moduł ITM i syrena (tylko eksport).

35 Zapasowy
36 10 A czerwony Moduł sterowania poduszką powietrzną/moduł klasyfikacji zawodu (prawy przedni fotel)
37 10 A czerwony Moduł sterowania poduszką powietrzną
38 10 A czerwony Zespół kontrolera/przerzutki ABS
39 10 A czerwony Migacz ostrzegawczy (kierunkowskazy);

Przełącznik świateł cofania (tylko ręczna skrzynia biegów);

Przełącznik zasięgu skrzyni biegów (tylko automatyczna skrzynia biegów).

CB1 Wyłącznik obwodu 25 A Fotel elektryczny
CB2  –
CB3 Wyłącznik obwodu 20 A Przekaźnik wycieraczek przednich (wł./wył.), przekaźnik wycieraczek przednich (wysoki/niski), silnik wycieraczek przednich

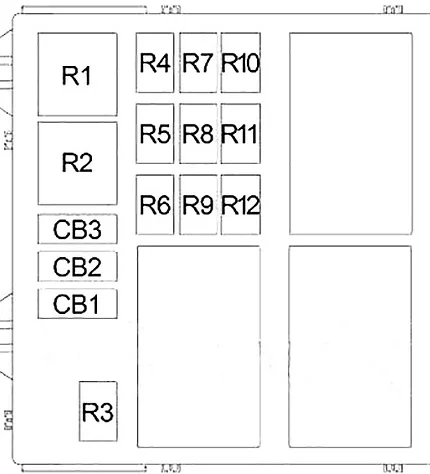

Przekaźnik
R1 (przód) Światła drogowe
R2 (przód) Lampa do jazdy dziennej
R1 (tył) Zasilanie okna
R2 (tył) Odmgławiacz tylnej szyby
R3 Światła mijania
R4 Szyberdach
R5 Przednia lampa przeciwmgielna
R6 Zamek od drzwi
R7  –
R8 Klakson
R9 Odblokowanie drzwi pasażera
R10 Tylne światło przeciwmgielne
R11 Lampa parkowania
R12 Odblokowanie drzwi kierowcy

Komora silnika

Węzeł dystrybucji energii elektrycznej znajduje się w komorze silnika w pobliżu akumulatora.

W tym centrum zasilania znajdują się wtykowe bezpieczniki „wkładka”, które zastępują wbudowane bezpieczniki topikowe. W centrum zasilania znajdują się również bezpieczniki „Mini” oraz wtykowe pełne i mikroprzekaźniki ISO. Etykieta wewnątrz pokrywy zatrzaskowej w środku identyfikuje każdy element, aby w razie potrzeby ułatwić wymianę. Bezpieczniki i przekaźniki „kaseta” można nabyć u autoryzowanego sprzedawcy.

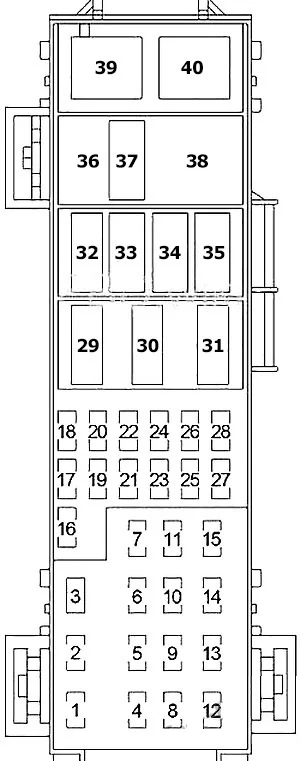

Centrum Dystrybucji Energii (Benzyna)

Jeep Cherokee KJ (2002-2007) - schematy bezpieczników i przekaźników

Wgłębienie Ampery [A] Opis
F1 40 A zielony Silnik dmuchawy
F2 40 A zielony Wentylator chłodnicy
F3 50 A czerwony JB Power
F4 40 A zielony Pompa ABS
F5 20 A żółty NGC Trans
F6 30 Amp Różowy ASD
F7 50 A czerwony JB Power
F8 40 A zielony Zapłon/Start
F9 50 A czerwony JB Power
F10 30 Amp Różowy Przyczepa holownicza
F11 Zapasowy
F12 30 Amp Różowy Pasek świetlny
F13 40 A zielony Okna
F14 40 A zielony Stacyjka
F15 50 A czerwony JB Power
F 16 Zapasowy
F17 Zapasowy
F18 Zapasowy
F19 30 Amp Różowy Odmgławiacz tylnej szyby (HBL)
F20 Zapasowy
F21 20 A żółty Sprzęgło klimatyzacji
F22 Zapasowy
F23 Zapasowy
F24 20 A żółty Pompa paliwowa
F25 20 A żółty Zawory ABS
F26 25 Amp Naturalny Wtryskiwacze
F27 Zapasowy
F28 15 A niebieski Rozrusznik
R29 Pół przekaźnika ISO Pompa paliwowa
R30 Pół przekaźnika ISO Rozrusznik
R31 Pół przekaźnika ISO Włączanie/wyłączanie wycieraczek
R32 Pół przekaźnika ISO Wycieraczka wysoka/niska
R33 Pełny przekaźnik ISO Dmuchawa
R34 Pełny przekaźnik ISO Wentylator wysokiej prędkości
R35 Pół przekaźnika ISO Sprzęgło klimatyzacji
R36 Zapasowy
R37 Pół przekaźnika ISO NGC Trans
R38 Zapasowy
R39 Pełny przekaźnik ISO ASD
R40 Pełny przekaźnik ISO Wentylator niskiej prędkości



Centrum Dystrybucji Energii (Diesel)

Jeep Cherokee KJ (2002-2007) - schematy bezpieczników i przekaźników

Wgłębienie Ampery [A] Opis
F1 40 A zielony Silnik dmuchawy
F2 40 A zielony Wentylator chłodnicy
F3 50 A czerwony JB Power
F4 40 A zielony Pompa ABS
F5 otwarty
F6 30 Amp Różowy ASD
F7 50 A czerwony JB Power
F8 40 A zielony Zapłon/ Start
F9 50 A czerwony JB Power
F10 30 Amp Różowy Przyczepa holownicza
F11 20 A żółty Podgrzewacz paliwa
F12 30 Amp Różowy Pasek świetlny
F13 40 A zielony Okna
F14 40 A zielony Stacyjka
F15 50 A czerwony JB Power
F 16 15 A niebieski Kanał ASD
F17 Zapasowy
F18 Zapasowy
F19 30 Amp Różowy Odmgławiacz tylnej szyby (HBL)
F20 Zapasowy
F21 20 A żółty Sprzęgło klimatyzacji
F22 Zapasowy
F23 Zapasowy
F24 Zapasowy
F25 20 A żółty Zawory ABS
F26 Naturalne wtryskiwacze 25 A
F27 Zapasowy
F28 15 A niebieski Rozrusznik
R29 Pół przekaźnik ISO Podgrzewacz paliwa
R30 Pół przekaźnik ISO Rozrusznik
R31 Pół przekaźnik ISO Włączanie/wyłączanie wycieraczek
R32 Pół przekaźnik ISO Wycieraczka wysoka/niska
R33 Pełny przekaźnik ISO H. Dmuchawa
R34 Pełny przekaźnik ISO Wentylator wysokiej prędkości
R35 Pół przekaźnik ISO Sprzęgło klimatyzacji
R36 Pół przekaźnik ISO Lepkie ciepło
R37 Zapasowy
R38 Zapasowy
R39 Pełny przekaźnik ISO ASD
R40 Pełny przekaźnik ISO Wentylator niskiej prędkości
