W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Jeepa Compass MK49 z lat: 2007, 2008.

Jeep Compass MK49 to kompaktowy SUV, który został wprowadzony na rynek w 2006 roku. Jest to samochód o uniwersalnym charakterze, który oferuje zarówno miejską elegancję, jak i zdolności terenowe typowe dla marki Jeep.

Pod względem designu, Jeep Compass MK49 prezentuje się nowocześnie i dynamicznie. Posiada charakterystyczne cechy marki Jeep, takie jak siedmiokątna atrapa chłodnicy i muskularne nadkola. Jednocześnie ma smukłe proporcje i dynamiczne linie, które nadają mu sportowy wygląd.

Wnętrze Jeepa Compass MK49 jest dobrze zaprojektowane i oferuje komfortową przestrzeń dla kierowcy i pasażerów. Wykończenie wnętrza jest solidne, a materiały są wysokiej jakości. Samochód może pomieścić pięć osób, a składane tylne siedzenia zapewniają elastyczność w zakresie przestrzeni bagażowej.

Jeep Compass MK49 oferuje różne opcje napędowe, w zależności od preferencji i potrzeb użytkownika. Może być dostępny z napędem na przednie koła lub napędem na cztery koła, co zapewnia lepszą przyczepność i kontrolę na różnego rodzaju nawierzchni. Dodatkowo, samochód może być wyposażony w systemy terenowe, takie jak Jeep Active Drive, które poprawiają zdolności terenowe i stabilność samochodu.

Pod względem wyposażenia i technologii, Jeep Compass MK49 oferuje wiele opcji. Może być dostępny z systemem multimedialnym, systemem nawigacji, systemem audio premium, a także zaawansowanymi funkcjami bezpieczeństwa, takimi jak system monitorowania martwego pola, asystent pasa ruchu, system monitorowania ciśnienia w oponach i wiele innych.

Zobacz także:  Jeep Patriot (2011) - schematy bezpieczników i przekaźników

Jeep Compass MK49 zapewnia również przyzwoite osiągi. Może być napędzany przez różne silniki benzynowe lub wysokoprężne, które oferują odpowiednią moc i moment obrotowy, zarówno na drogach miejskich, jak i podczas jazdy w terenie.

Samochód ten kładzie również duży nacisk na bezpieczeństwo. Jest wyposażony w wiele zaawansowanych systemów, takich jak system kontroli stabilności, systemy wspomagania hamowania, systemy wspomagające przy ruszaniu pod górę czy systemy monitorujące otoczenie, które pomagają utrzymać samochód na właściwej drodze i zapewniają ochronę pasażerów.

Podsumowując, Jeep Compass MK49 to kompaktowy SUV, który łączy miejską elegancję z charakterystycznymi zdolnościami terenowymi marki Jeep. Oferuje stylowy design, komfortowe wnętrze, różnorodne opcje napędowe, zaawansowane technologie i wysoki poziom bezpieczeństwa. Jest to samochód, który sprosta oczekiwaniom zarówno w codziennej jeździe po mieście, jak i podczas przygód na trudnym terenie.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Jeep Grand Cherokee WJ (1999-2005) - schematy bezpieczników i przekaźników

Zintegrowany moduł zasilania (IPM)

Zintegrowany moduł zasilania znajduje się w komorze silnika w pobliżu zespołu filtra powietrza.

To centrum zawiera bezpieczniki kasetowe i mini bezpieczniki.
Etykieta identyfikująca każdy element może być wydrukowana na wewnętrznej stronie okładki.

Jeep Compass MK49 (2007-2008) - schematy bezpieczników i przekaźników

Jeep Compass MK49 (2007-2008) - schematy bezpieczników i przekaźników

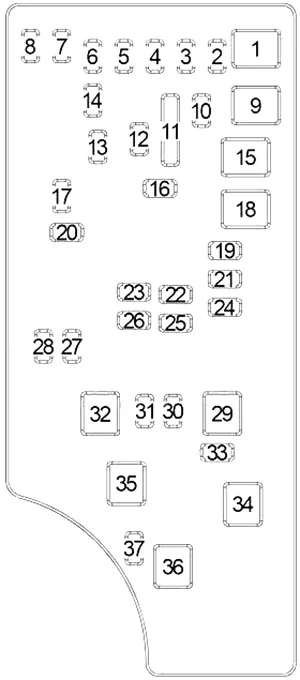

Wgłębienie Bezpiecznik kasetowy Minibezpiecznik Opis
1 Pusty Pusty
2 15 Amp lt niebieski Zasilanie ECU AWD/4WD
3 10 A czerwony Zasilanie przełącznika hamulca CHMSL
4 10 A czerwony Zasilanie wyłącznika zapłonu
5 20 A żółty Przyczepa holownicza
6 10 A czerwony IOD Sw/Pwr Mir/Ocm Sterowanie Sdar/telefon bez użycia rąk
7 30 A zielony IOD Sense1
8 30 A zielony IOD Sense2
9 40 A zielony Fotele elektryczne
10 20 A żółty Blokady zasilania CCN
11 15 Amp lt niebieski Gniazdo zasilania
12 20 A żółty Ign Run/Acc Inverter
13 20 A żółty Pwr run/Acc Outlet RR
14 10 A czerwony IOD CCN/Oświetlenie wewnętrzne
15 40 A zielony Zasilanie bateryjne przekaźnika wentylatora RAD
16 15 Amp lt niebieski IGN Run/Zapalniczka/Szyberdach
17 10 A czerwony IOD Feed Mod-Wcm
18 40 A zielony Styk przekaźnika ASD PWR Feed
19 20 A żółty Zasilanie Wzmacniacza PWR 1 i Wzmacniacza 2
20 15 Amp lt niebieski Radio z kanałem IOD
21 10 A czerwony IOD Feed Intrus Mod/Syrena
22 10 A czerwony IGN RUN Czujnik ciepła/AC/kompasu
23 15 Amp lt niebieski POL ASD Zasilanie przekaźnika 3
24 15 Amp lt niebieski Zasilanie szyberdachu
25 10 A czerwony Podgrzewane lusterko
26 15 Amp lt niebieski POL ASD Zasilanie przekaźnika 2
27 10 A czerwony IGN RUN Tylko zasilanie ORC
28 10 A czerwony IGN RUN ORC/OCM Feed
29 Ogrzewanie (bez bezpiecznika)
30 20 A żółty Podgrzewane siedzenia
31 10 A czerwony Sterowanie przekaźnikiem spryskiwaczy reflektorów
32 30 Amp Różowy POL ASD Control Feed 1
33 10 A czerwony ABS MOD/J1962 Połączenie/PCM
34 30 Amp Różowy Zasilanie zaworu ABS
35 40 A zielony Zasilanie pompy ABS
36 30 Amp Różowy Sterowanie reflektorami / spryskiwaczami / inteligentnymi lusterkami
37 25 Amp Naturalny 110 Falownik
