Jaguar F-Pace (X761) (2017-2020) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Jaguara F-Pace (X761) z lat: 2019, 2020, 2021, 2022, 2023. Jaguar F-Pace (oznaczany również jako X761) to luksusowy SUV produkowany przez brytyjskiego producenta samochodów Jaguar Land Rover. Ten model został wprowadzony na rynek w 2016 roku i był pierwszym SUV-em w historii marki […]

09/05/2023
Czas czytania: 5 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Jaguara F-Pace (X761) z lat: 2019, 2020, 2021, 2022, 2023.

Jaguar F-Pace (oznaczany również jako X761) to luksusowy SUV produkowany przez brytyjskiego producenta samochodów Jaguar Land Rover. Ten model został wprowadzony na rynek w 2016 roku i był pierwszym SUV-em w historii marki Jaguar. Od momentu swojego debiutu F-Pace zdobył uznanie za swoje dynamiczne osiągi, elegancję i luksus. Oto kilka kluczowych informacji na temat Jaguar F-Pace:

  1. Design i Stylistyka: Jaguar F-Pace wyróżnia się charakterystycznym i atrakcyjnym designem, który nawiązuje do sportowych modeli marki Jaguar. Ma charakterystyczną atrapę chłodnicy, smukłe reflektory LED i dynamiczne linie nadwozia. Design ten łączy elegancję z sportowymi akcentami.
  2. Silniki: F-Pace oferuje szeroki zakres silników, w tym benzynowe, wysokoprężne i hybrydowe warianty, które zapewniają różne poziomy mocy i osiągi. Modele SVR, będące wersją wyścigową F-Pace, oferują jeszcze większą moc.
  3. Wnętrze: Kabina pasażerska F-Pace jest przestronna i luksusowo wykończona, co tworzy eleganckie i wygodne środowisko. Wnętrze jest dobrze wyposażone w materiały najwyższej jakości i zaawansowane technologicznie systemy infotainment.
  4. Technologia: F-Pace jest wyposażony w zaawansowane technologie, w tym systemy infotainment z dotykowym ekranem, systemy nawigacji, systemy dźwięku i wiele innych opcji. Samochód oferuje także zaawansowane systemy bezpieczeństwa i asysty kierowcy.
  5. Dynamika Jazdy: Jaguar jest znany z tego, że projektuje samochody o doskonałych właściwościach jezdnych, a F-Pace nie jest wyjątkiem. Układ kierowniczy i zawieszenie zapewniają dynamiczną i stabilną jazdę, co sprawia, że samochód jest przyjemny w prowadzeniu.
  6. Przestrzeń i Wygoda: Mimo że F-Pace jest kompaktowym SUV-em, oferuje dużo miejsca dla pasażerów i bagażu. Tylna kanapa może być składana, co zwiększa przestrzeń ładunkową.
  7. Różne Wersje i Opcje: F-Pace jest dostępny w różnych wersjach wyposażenia, co pozwala klientom wybrać odpowiednią konfigurację i opcje, które najlepiej odpowiadają ich preferencjom i budżetowi.
Zobacz także:  Jaguar E-Pace (X540) (2018-2023) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.





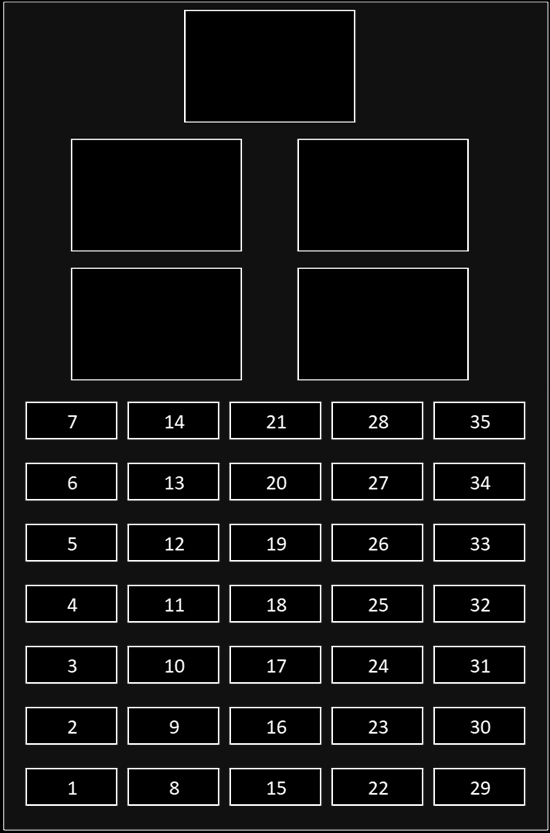

Skrzynka bezpieczników przedziału pasażerskiego

Skrzynka bezpieczników znajduje się po prawej stronie słupka A, pod deską rozdzielczą: Za pomocą odpowiedniego narzędzia odpiąć i zwolnić tylną krawędź panelu. Pociągnij, aby usunąć.

Jaguar F-Pace (X761) (2017-2020) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 20A Szyberdach.
2 5A Przełącznik pedału hamulca.
3 5A Immobilizer.
4 5A Gniazdo diagnostyczne.
5 5A Sygnalizator akustyczny zasilany baterią.
6 20A Dodatkowe gniazdo zasilania drugiego rzędu.
7 20A Dodatkowe gniazdo zasilania Cubby Box.
8 20A Lewe przednie siedzenie.
9 20A Prawe przednie siedzenie.
10 30A Lewe przednie siedzenie.
11 30A Prawe przednie siedzenie.
12 20A 2017-2018: Stopnie boczne.
13 20A Przednie gniazdo zasilania pomocniczego.
14 20A Odchylanie tylnego siedzenia.
15
16 5A 2017: Zasilanie elektryczne.
2018-2020: Moduł kierownicy.
17 5A Antena klamek drzwi.
18 15A Klakson.
19
20 20A Fotel kierowcy podgrzewany lub klimatyzowany.
21 20A Podgrzewane lub klimatyzowane siedzenie pasażera z przodu.
22 25A Moduł drzwi przednich prawych.
23 25A Moduł tylnych drzwi lewych.
24 25A Moduł drzwi tylnych prawych.
25 25A Moduł drzwi przednich lewych.
26 2A 2018-2020: Elektroniczny pobór opłat drogowych.
27
28 10 A Czujnik kąta skrętu.
29 5A Wejście pasywne.
30 20A Wejście pasywne.
31
32 5A System monitorowania ciśnienia w oponach (TPMS).
33 15A Klimatyzacja (klimatyzacja).
34 10 A Gniazdo USB.
35
Skrzynki bezpieczników w komorze silnika
  1. Przednia skrzynka bezpieczników w komorze silnika: Podnieś osłonę dodatniego zacisku wzmacniacza. Naciśnij i przytrzymaj zatrzaski zabezpieczające pokrywę skrzynki bezpieczników. Podnieś, aby otworzyć pokrywę.
  2. Tylna skrzynka bezpieczników w komorze silnika: Zdejmij osłonę pod maską. W tym celu lekko naciśnij i przytrzymaj zacisk zabezpieczający, następnie podnieś, aby zwolnić i pociągnij, aby zdjąć. Naciśnij i przytrzymaj zatrzask zabezpieczający pokrywę skrzynki bezpieczników. Podnieś, aby otworzyć pokrywę i pociągnij, aby ją zdjąć.

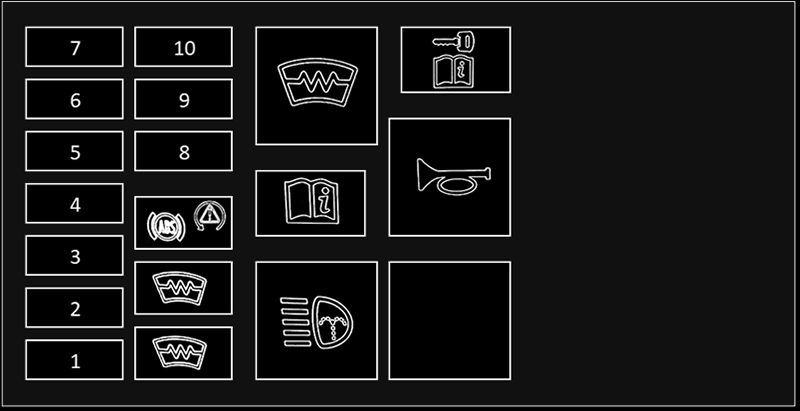

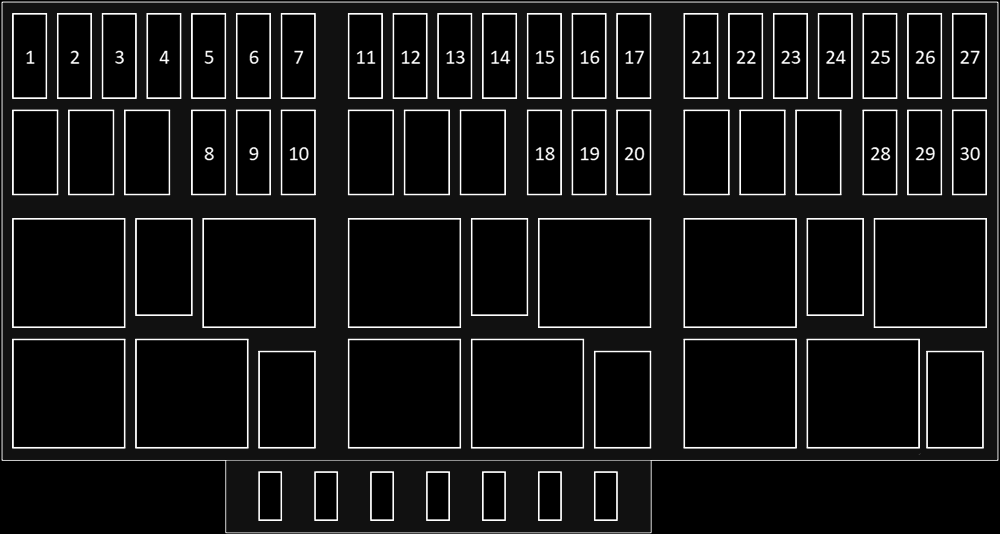

Skrzynka bezpieczników nr 1

Numer Ampery [A] Opis
1 5A Silnik reflektora lewego.
2 5A Reflektory.
3 5A Silnik reflektora prawego.
4
5
6 30A Elektryczne mycie reflektorów.
7
8
9 10 A Przednie światła przeciwmgielne.
10 15A Pompa wody intercoolera.

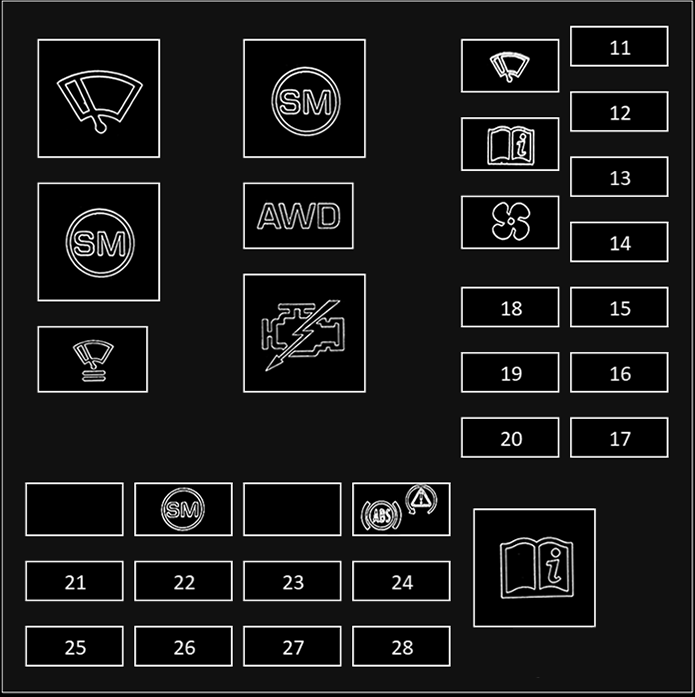

Skrzynka bezpieczników nr 2

Numer Ampery [A] Opis
11 15A System zarządzania silnikiem.
12 15A System zarządzania silnikiem.
13 10 A 2017: Dźwignia zmiany biegów. System paliwowy. System zarządzania silnikiem.
2018-2020: System zarządzania silnikiem.
14 10A/15A System zarządzania silnikiem.
15 10 A 2017: Chłodzenie silnika. Mocowania silnika. System zarządzania silnikiem.
2018-2020: System zarządzania silnikiem.
16 25A System zarządzania silnikiem.
17 20A Czujniki spalin.
18 20A Czujniki spalin.
19 20A Czujniki spalin (benzyna 3,0 l).
20 20A 2018-2020: System zarządzania silnikiem.
21
22 5A Pompa wody intercoolera.
23 5A System zarządzania silnikiem. Monitor silnika rozrusznika. Zarządzanie energią elektryczną.
24 15A Moduł sterujący skrzynią biegów.
25 30A Rozrusznik.
26 5A System zarządzania silnikiem.
27 25A Skrzynka transferowa.
28 30A Pompa paliwowa.
Skrzynki bezpieczników przedziału bagażowego
  1. Górna skrzynka bezpieczników bagażnika: Zdemontować prawy panel dostępu do bagażnika. W tym celu pociągnij za tylną krawędź panelu dostępowego.
  2. Dolna skrzynka bezpieczników w bagażniku: Wymontować panel podłogi bagażnika i zestaw narzędzi do koła zapasowego.

Skrzynka bezpieczników nr 1

Numer Ampery [A] Opis
1 20A Dodatkowe gniazdo zasilania w bagażniku.
2 5A Podgrzewane tylne siedzenia.
3 20A Podgrzewane tylne siedzenie po lewej stronie.
4 20A Podgrzewane tylne prawe siedzenie.
5 10 A Adaptacyjne zawieszenie dynamiczne. Elektroniczny mechanizm różnicowy.
6 10 A Centrum wiadomości.
7 5A 2017: Zarządzanie energią elektryczną.
8 25A Gniazdo przyczepy.
9 10 A Płyn Diesla (DEF).
10 25A Płyn Diesla (DEF).
11 10 A Lusterko wsteczne. Monitor martwego pola. Kamera.
12 10 A System rozrywki.
13 10 A Podgrzewana kierownica.
14 10 A Wyświetlacz Head-Up (HUD).
15 5A Kamera.
16
17 5A Adaptacyjny tempomat.
18 20A Gniazdo przyczepy.
19
20 10 A Telematyka.
21
22 15A Przełączniki drzwi kierowcy. Siedzenie kierowcy. Przełączniki fotela kierowcy. Przednie siedzenie pasażera.
23
24 20A Tylne gniazdo zasilania pomocniczego.
25
26 15A Tylna wycieraczka.
27 30A Elektrycznie wysuwany hak holowniczy. Przyczepa.
28 30A System paliwowy.
29 30A Elektryczna klapa tylna.
30 5A Pompa paliwa diesla.

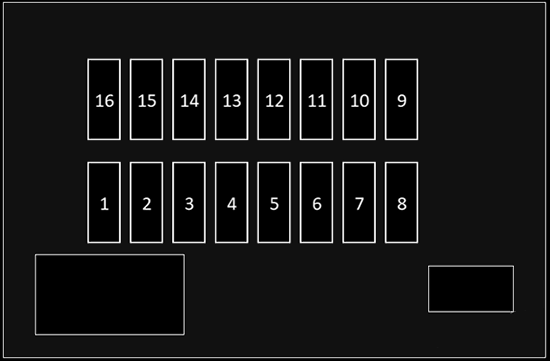

Skrzynka bezpieczników nr 2

Numer Ampery [A] Opis
1 15A Ekran dotykowy. Panel sterowania klimatem.
2 10 A Wzmacniacz dźwięku.
3 10 A 2018–2020: Tylna klapa sterowana gestami.
4 10 A Nawigacja.
5 15A Jednostka główna audio.
6 15A Przenośny panel złączy multimediów.
7
8
9
10
11
12
13
14
15 15A Ogrzewanie i wentylacja.
16 20A Nagrzewnica pomocnicza.
