Jaguar I-Pace (2018-2020) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Jaguara I-Pace z lat: 2018, 2019, 2020. Jaguar I-PACE to pierwszy w pełni elektryczny samochód osobowy produkowany przez brytyjskiego producenta samochodów Jaguar Land Rover. I-PACE zadebiutował na rynku w 2018 roku i jest reprezentantem elektrycznej rewolucji w gamie samochodów Jaguar. Oto kilka kluczowych […]

09/05/2023
Czas czytania: 5 minut
Wojciech
Wojciech

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Jaguara I-Pace z lat: 2018, 2019, 2020.

Jaguar I-PACE to pierwszy w pełni elektryczny samochód osobowy produkowany przez brytyjskiego producenta samochodów Jaguar Land Rover. I-PACE zadebiutował na rynku w 2018 roku i jest reprezentantem elektrycznej rewolucji w gamie samochodów Jaguar. Oto kilka kluczowych informacji na temat Jaguar I-PACE:

  1. Elektryczna Moc: Jaguar I-PACE jest napędzany przez dwa silniki elektryczne – jeden na przedniej osi i jeden na tylnej osi, co tworzy układ napędu na wszystkie koła (AWD). Razem te silniki generują imponującą moc, co przekłada się na dynamiczne osiągi. Samochód jest wyjątkowo szybki, przyspieszając od 0 do 100 km/h w zaledwie kilka sekund.
  2. Zasięg: I-PACE jest wyposażony w duży pakiet akumulatorów litowo-jonowych, co pozwala na solidny zasięg na jednym ładowaniu. Zasięg może różnić się w zależności od warunków jazdy i konkretnego modelu, ale jest wystarczający, aby zaspokoić potrzeby codziennej jazdy.
  3. Design i Wygląd: I-PACE ma nowoczesny i awangardowy design, który wyróżnia go na tle innych samochodów elektrycznych. Jego smukła sylwetka, krótkie zwisy i charakterystyczne linie nadwozia nadają mu sportowy i przyciągający wzrok wygląd. Wnętrze jest równie eleganckie i ergonomiczne.
  4. Wnętrze: Kabina pasażerska I-PACE oferuje wysoki poziom luksusu i wygody. Materiały wykończeniowe są najwyższej jakości, a zaawansowana technologia, w tym duża dotykowa konsola środkowa i cyfrowa deska rozdzielcza, tworzy nowoczesne i przyjazne środowisko.
  5. Technologia: I-PACE jest wyposażony w zaawansowane technologie, w tym systemy infotainment, systemy nawigacji, systemy dźwięku i wiele innych funkcji. Ponadto, samochód oferuje zaawansowane systemy bezpieczeństwa i asysty kierowcy.
  6. Dynamika Jazdy: Dzięki niskiemu środkowi ciężkości, które wynika z rozmieszczenia baterii w dolnej części samochodu, I-PACE oferuje doskonałą stabilność i precyzję prowadzenia. Układ napędu na wszystkie koła zapewnia doskonałą trakcję, zarówno na suchej, jak i na mokrej nawierzchni.
  7. Ładowanie: I-PACE można ładować z różnych źródeł, w tym ze zwykłego gniazdka 230V, ładowarki ściennej lub stacji szybkiego ładowania. Czas ładowania może się różnić w zależności od źródła i mocy ładowania.
Zobacz także:  Jaguar F-Type (2014-2017) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.



Przedział pasażerski

Skrzynka bezpieczników znajduje się pod tylnym siedzeniem.

Jaguar I-Pace (2018-2023) - schematy bezpieczników i przekaźników

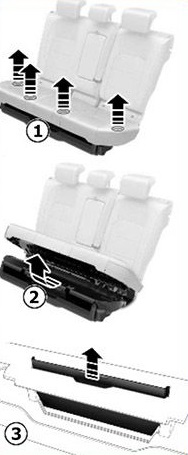

Aby uzyskać dostęp do skrzynki bezpieczników w kabinie pasażerskiej:

  1. Upewnij się, że poduszka siedziska odsuwa się od punktów mocowania w podstawie siedzenia.
  2. Pociągnij poduszkę siedzenia od przedniej krawędzi podstawy siedzenia drugiego rzędu. Nie podnosić poduszki siedzenia od tyłu, ponieważ odsłoni to przewody obwodów elektrycznych. Dotykanie odsłoniętych obwodów może potencjalnie spowodować obrażenia ciała lub śmierć w przypadku manipulacji.
  3. Aby uzyskać dostęp do skrzynki bezpieczników, zdejmij panel pokrywy, jak pokazano na ilustracji.

Jaguar I-Pace (2018-2020) - schematy bezpieczników i przekaźników

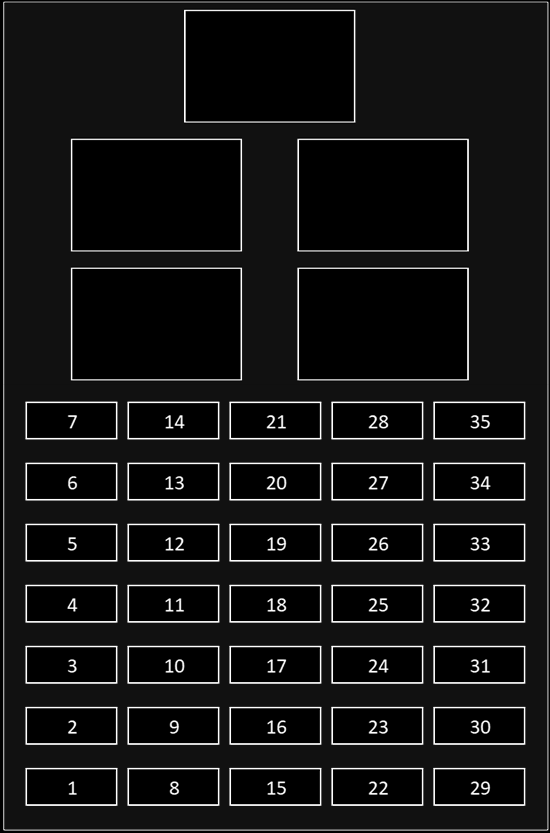

Numer Ampery [A] Opis
1 5A Sygnalizator baterii.
2 5A Hamulce.
3 5A Immobilizer.
4 5A Gniazdo diagnostyczne.
5 5A Czujnik radiowy/ruchu
6 20A Gniazdo 12 V w drugim rzędzie.
7 20A Schowek na gniazdo 12V.
8 20A Zasilanie lewego przedniego siedzenia 2.
9 20A Zasilanie prawego przedniego siedzenia 2.
10 30A Zasilanie lewego przedniego siedzenia 1.
11 30A Zasilanie prawego przedniego siedzenia 1.
12 5A Lusterka elektryczne.
13 20A Gniazdo 12 V w bagażniku.
14 5A Kamera do przodu.
15
16 10 A Tablica przyrządów.
17 20A Ogrzewana tylna szyba.
18
19 5A Telematyczna jednostka sterująca.
20 20A Podgrzewane/klimatyzowane siedzenia.
21 20A Podgrzewane/klimatyzowane siedzenia.
22 25A Drzwi przednie prawe.
23 25A Lewe tylne drzwi boczne.
24 25A Prawe tylne drzwi boczne.
25 25A Lewe przednie drzwi boczne.
26 10 A Wyświetlacz Head Up (HUD).
27 5A Telefon.
28 5A Wykrywanie wyjścia.
29 5A Jednostka kontrolera USB.
30
31 5A Elektroniczne urządzenie do pobierania opłat.
32 5A System monitorowania ciśnienia w oponach (TPMS).
33 5A Kierownica.
34 10 A Gniazda USB.
35 15A Fotele elektryczne.
Zobacz także:  Jaguar I-Pace (2021-2023) - schematy bezpieczników i przekaźników

Przedział przedni

Jaguar I-Pace (2018-2020) - schematy bezpieczników i przekaźników

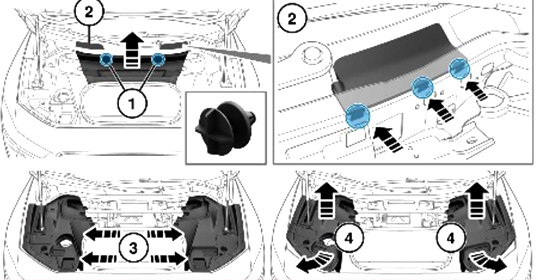

Aby zdjąć osłony pod maską:

  1. Odkręć zaciski ściągające ( 1 ) w kierunku przeciwnym do ruchu wskazówek zegara i zdejmij górną pokrywę.
  2. Wciśnij trzy zaciski i zdejmij pokrywy zbiorników płynu chłodzącego i płynu hamulcowego. Dostęp do trzech zacisków można uzyskać przez trzy otwory znajdujące się pod pokrywami.
  3. Delikatnie pociągnij osłony boczne, jak pokazano na ilustracji, aby uwolnić je z bagażnika.
  4. Podnieś i obróć boczne osłony w kierunku zgodnym z ruchem wskazówek zegara, aby uzyskać dostęp do skrzynki bezpieczników.

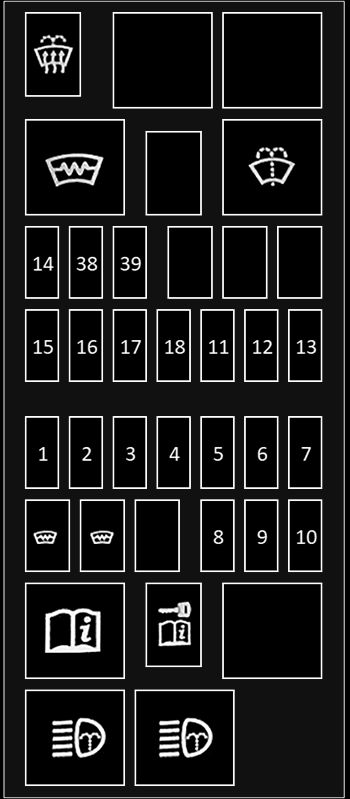

Schemat skrzynki bezpieczników w przedniej komorze nr 1

Numer Ampery [A] Opis
1 5A Port ładowania.
2 5A Kamera.
3 5A Klimatyzacja (klimatyzacja).
4 5A Adaptacyjny tempomat.
5
6 15A Sterownik przedniego bagażnika.
7 30A Spryskiwacz reflektorów.
8 30A Myjka do szyb.
9 15A Klakson.
10 20A Podgrzewany strumień spryskiwacza.
11 5A Kontroler płynu chłodzącego.
12 10 A Ładowarka pokładowa.
13
14 15A Chłodzenie układu elektrycznego.
15 15A Chłodzenie akumulatora.
16 15A Chłodzenie układu elektrycznego.
17 5A Zarządzanie energią elektryczną.
18 5A Zarządzanie energią elektryczną.
38 15A Blokada parkowania.
39 5A Hamulec.
Zobacz także:  Jaguar XE (X760) (2016-2019) - schematy bezpieczników i przekaźników

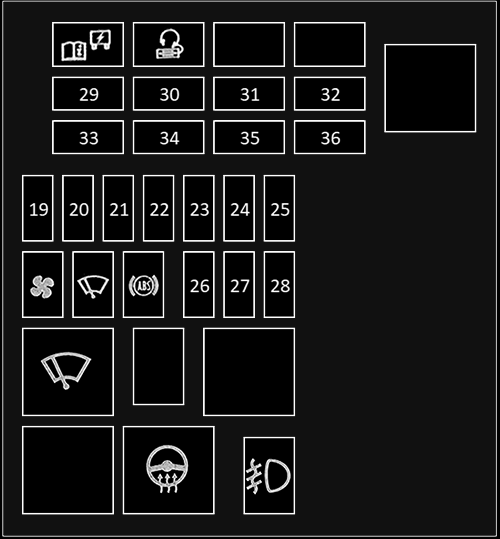

Schemat skrzynki bezpieczników w przedniej komorze nr 2

Numer Ampery [A] Opis
19 5A System chłodzenia.
20 5A Aktywne łopatki.
21
22 10 A System zarządzania energią elektryczną.
23 10 A Przednie światła przeciwmgielne.
24
25
26
27 20A Reflektor tylny.
28 20A Reflektor tylny.
29 5A System zarządzania energią elektryczną.
30 5A System zarządzania energią elektryczną.
31 10 A System zarządzania energią elektryczną.
32 5A System zarządzania energią elektryczną.
33 5A System zarządzania energią elektryczną.
34 5A System zarządzania energią elektryczną.
35 5A System chłodzenia.
36

Skrzynka bezpieczników w tylnej komorze (bagażniku)

Zdejmij panel zakrywający bagażnik. Etykieta z tyłu panelu pokazuje chronione obwody i lokalizację bezpieczników.

Numer Ampery [A] Opis
1 20A Podgrzewane tylne siedzenie po lewej stronie.
2 20A Podgrzewane tylne prawe siedzenie.
3 5A Konsola zestawu przełączników tylnych.
4 10 A Moduł sterujący podwozia.
5 15A Moduł sterujący podwozia.
6
7
8
9
10 20A Zapalniczka do cygar, gniazdo adaptacyjnego tempomatu.
11
12
13
14
15
16 5A Sterowanie podwoziem.
17 30A Moduł tylnej klapy.
18 5A Antena tylnej klapy.
19 5A Pakiet przełączników.
20 5A PAM.
