W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Jaguara XK (X150) z lat: 2018, 2019, 2020.

Jaguar XK (oznaczany również jako X150) to luksusowy samochód sportowy produkowany przez brytyjską markę Jaguar Land Rover. Model XK (X150) w latach 2006-2014 to trzecia generacja serii XK, a także kontynuacja tradycji Jaguara w produkcji eleganckich i wysoce wydajnych samochodów sportowych. Oto kilka kluczowych informacji na temat Jaguara XK (X150) z tego okresu:

  1. Design i Stylistyka: Jaguar XK (X150) charakteryzuje się pięknym i eleganckim designem, który jest jednym z charakterystycznych elementów tej marki. Samochód ma smukłą sylwetkę z długim przodem i krótkim tyłem, charakterystyczną atrapę chłodnicy i smukłe reflektory. Linie nadwozia i wykończenie są znakomitym połączeniem sportowego charakteru i luksusu.
  2. Silniki: XK oferował różne opcje jednostek napędowych, w tym mocne silniki benzynowe V8, które zapewniały znakomite osiągi. Modele sportowe, takie jak Jaguar XKR, oferowały jeszcze większą moc i sportowe zawieszenie.
  3. Wnętrze: Kabina pasażerska XK była luksusowo wykończona, oferując wysokiej jakości materiały wykończeniowe i precyzyjne wykonanie. Wnętrze było przestronne i wygodne, co tworzyło ekskluzywne środowisko dla kierowcy i pasażerów.
  4. Technologia: Samochód był wyposażony w zaawansowane systemy infotainment, w tym dotykowy ekran, systemy nawigacji, systemy dźwięku i wiele opcji łączności i rozrywki. XK oferował również zaawansowane systemy bezpieczeństwa i asysty kierowcy.
  5. Dynamika Jazdy: Jaguar XK (X150) słynął z doskonałych właściwości jezdnych i dynamicznej jazdy. Precyzyjny układ kierowniczy i zaawansowane zawieszenie zapewniały nie tylko komfort, ale również pewność i radość z prowadzenia.
  6. Przestrzeń i Wygoda: Mimo że to samochód sportowy, kabina pasażerska XK była wygodna, a fotele oferowały odpowiednią ilość wsparcia, co sprawiało, że długie podróże były przyjemnością. Przestrzeń bagażowa również była wystarczająca na krótsze wakacyjne wyjazdy.
  7. Edycje Specjalne: W trakcie produkcji XK (X150) wprowadzono różne edycje specjalne i warianty, które podkreślały wyjątkowość i prestiż tego modelu, takie jak Jaguar XKR-S.
Zobacz także:  Jaguar XJ (X351) (2011-2015) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

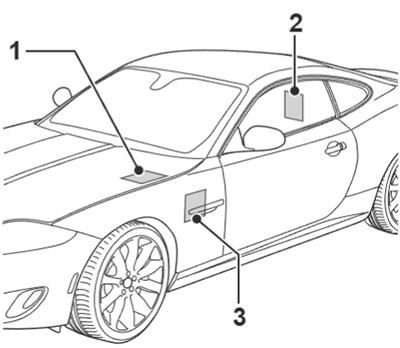

W pojeździe zamontowane są trzy oddzielne skrzynki bezpieczników, każda z nich zawiera bezpieczniki chroniące inną grupę obwodów. Znajdują się one w:

Jaguar XK (X150) (2006-2014) - schematy bezpieczników i przekaźników

  1. Komora silnika;
  2. Przestrzeń tylnego siedzenia;
  3. Przedział pasażerski.



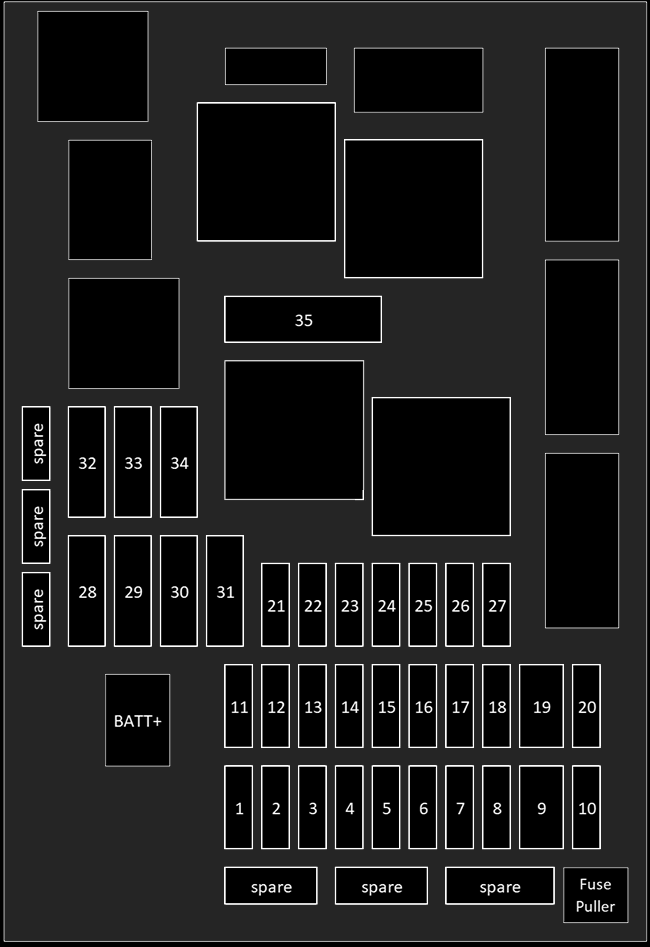

Skrzynka bezpieczników przedziału pasażerskiego

Skrzynka bezpieczników w kabinie pasażerskiej znajduje się pod lewym bocznym panelem poszycia, w przestrzeni na nogi. Aby uzyskać dostęp do skrzynki bezpieczników, zdejmij pokrywę skrzynki bezpieczników po lewej stronie panelu wykończenia.

Numer Ampery [A] Opis
F1 20A Klimatyczne siedzenia.
F2 10 A ETS, logika elektrycznego hamulca postojowego.
F3 20A Bezkluczykowy moduł pojazdu.
F4 20A Klimatyczne siedzenia.
F5 5A Logika tablicy przyrządów.
F6 15A Klimatyzacja.
F7 5A Nadajnik/odbiornik pasywnego systemu antykradzieżowego (PATS).
F8 5A Przełącznik hamulca nożnego.
F9 5A Przełącznik pamięci siedzenia pasażera, moduł siedzenia pasażera, czujnik nasłonecznienia.
F10 15A Tablica przyrządów (regulacja kolumny).
F11 Nieużywany.
F12 10 A Zasilanie włączane przez lampę wewnętrzną obejmuje – mapę, uprzejmość, przestrzeń na nogi, osłonę przeciwsłoneczną, schowek na rękawiczki. Aspirator samochodowy.
F13 Nieużywany.
F14 15A Adaptacyjna moc dynamicznej kontroli jazdy.
F15 Nieużywany.
F 16 15A Przedni punkt zasilania, wysokiej klasy wzmacniacz audio, wentylator chłodzący.
F17 5A OBDII.
F18 5A Moduł siedzenia kierowcy, ceny drogowe w Singapurze, pamięć fotela kierowcy, zestaw przełączników szyby i lusterek kierowcy.
F19 5A Odbiornik RF.
F20 Nieużywany.
F21 Nieużywany.
F22 Nieużywany.
F23 10 A Zasilanie akcesoriów w kabinie.
F24 Nieużywany.
F25 Nieużywany.
F26 Nieużywany.
F27 Nieużywany.
F28 30A Silnik fotela pasażera (2).
F29 30A Silnik siedzenia pasażera (1).
F30 30A Moduł siedzenia kierowcy (1).
F31 Nieużywany.
F32 30A Moduł siedzenia kierowcy (2).
F33 Nieużywany.
F34 Nieużywany.
F35 Nieużywany.

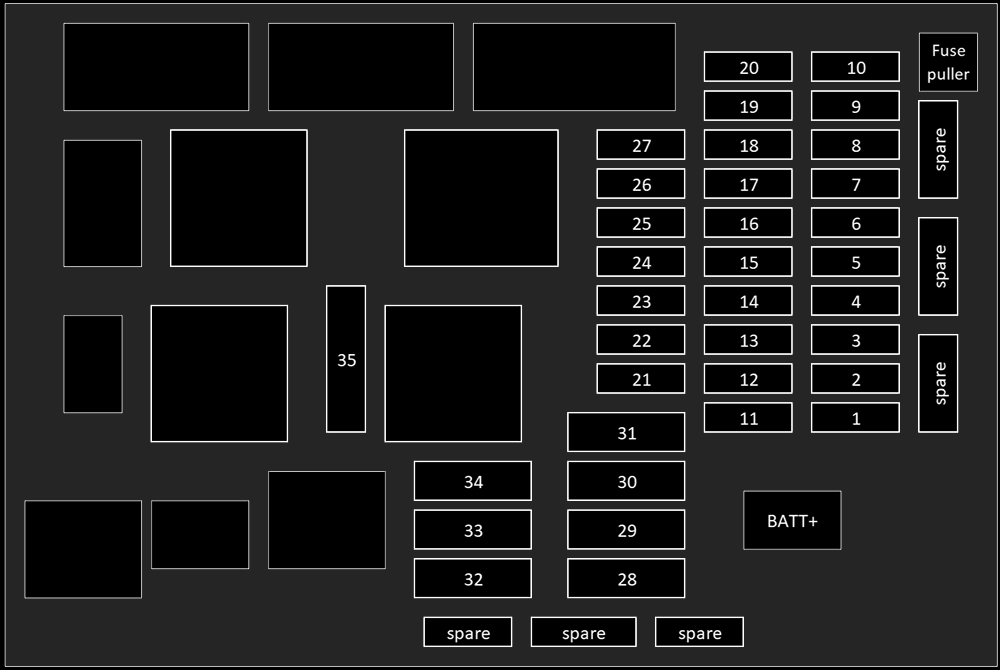

Skrzynka bezpieczników w tylnej części siedzenia

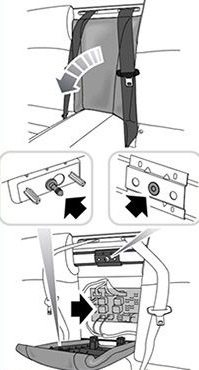

Skrzynka bezpieczników znajduje się za środkową częścią tylnego siedzenia. Aby zdjąć środkową część tylnego siedzenia, chwyć boki części i mocno pociągnij.

Numer Ampery [A] Opis
F1 25A Strefa drzwi pasażera ECM.
F2 5A System monitorowania ciśnienia w oponach.
F3 Nieużywany.
F4 Nieużywany.
F5 Nieużywany.
F6 Nieużywany.
F7 Nieużywany.
F8 5A Logika zasilania dachu.
F9 Nieużywany.
F10 10 A Złącze akcesoriów B+.
F11 Nieużywany.
F12 Nieużywany.
F13 25A Strefa drzwi kierowcy ECM, OBD2.
F14 10 A Nawigacja, VICS, zasilanie.
F15 Nieużywany.
F 16 Nieużywany.
F17 10 A Moduł sterujący ograniczeniami, pakiet przyrządów, czujnik klasyfikacji obecności.
F18 30A Elektryczny hamulec postojowy (EPB).
F19 10 A Doładowany aktywny układ wydechowy.
F20 Nieużywany.
F21 15A IHU, zasilanie (IAV, ICM, ICP).
F22 5A Telefon, VEMS, zasilanie.
F23 30A Ogrzewana tylna szyba.
F24 10 A AUU.
F25 10 A DVD, moc.
F26 Nieużywany.
F27 10 A Czujnik uderzenia pieszego.
F28 40A E-różnic.
F29 Nieużywany.
F30 40A Elektryczne tylne ćwiartki dachu.
F31 30A Zasilanie wzmacniacza mocy.
F32 40A Zasilanie dachu.
F33 30A Moduł pompy paliwa.
F34 40A Silnik dmuchawy.
F35 Nieużywany.

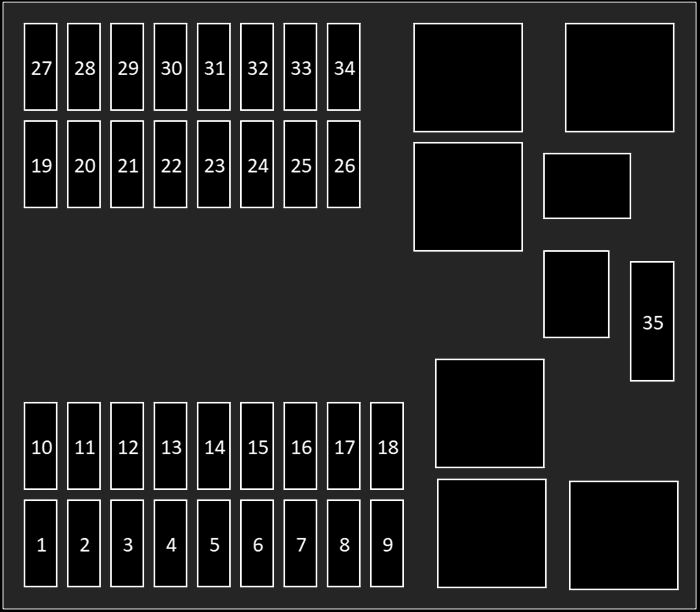

Skrzynka bezpieczników komory silnika

Skrzynka bezpieczników znajduje się w komorze silnika po lewej stronie, pod lewą pokrywą komory silnika.

  1. Wymontuj lewą komorę silnika
  2. Zdejmij pokrywę skrzynki bezpieczników, naciskając występy mocujące i podnosząc ją.

Numer Ampery [A] Opis
F1 Nieużywany.
F2 5A Adaptacyjny system oświetlenia przedniego – lewego.
F3 5A Sterownik DSC.
F4 30A Pompa myjąca.
F5 Nieużywany.
F6 5A Adaptacyjny tempomat.
F7 40A Ogrzewanie przedniej lewej szyby.
F8 Nieużywany.
F9 15A Zapalniczka.
F10 15A Floren.
F11 Nieużywany.
F12 10 A Klaster VAPS.
F13 5A Adaptacyjny system oświetlenia przedniego – prawego.
F14 15A Cewki zapłonowe.
F15 Nieużywany.
F 16 Nieużywany.
F17 15A Pamięć ECM, TCM.
F18 20A Główny EMS, sterowanie wtórne EMS.
F19 30A Rozrusznik.
F20 40A Pompa DSC.
F21 Nieużywany.
F22 20A Zawory DSC.
F23 Nieużywany.
F24 15A Pompa wodna intercoolera (tylko silniki z doładowaniem).
F25 Nieużywany.
F26 40A Silnik wycieraczek.
F27 Nieużywany.
F28 15A Dioda VVT.
F29 5A Temperatura oleju.
F30 10 A Silnik przepustnicy.
F31 10 A Wentylator chłodnicy, wentylator chłodzący ECM.
F32 40A Ogrzewanie przedniej prawej szyby.
F33 20A UHEGO – Grzejniki bankowe.
F34 15A Grzejniki bankowe UHEGO – B.
F35 80A/100A Wentylator chłodnicy.
