W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Jaguara E-Pace (X540) z lat: 2018, 2019, 2020, 2021, 2022, 2023.
Jaguar E-Pace (oznaczany również jako X540) to kompaktowy SUV produkowany przez brytyjskiego producenta samochodów Jaguar Land Rover. Jaguar E-Pace został wprowadzony na rynek w 2017 roku i jest częścią gamy samochodów Jaguar, która obejmuje również większy model F-Pace SUV. Oto kilka kluczowych informacji na temat Jaguar E-Pace:
- Design i Stylistyka: Jaguar E-Pace charakteryzuje się dynamicznym i sportowym wyglądem, który nawiązuje do bardziej luksusowego F-Pace. Ma charakterystyczne cechy stylistyczne marki Jaguar, takie jak charakterystyczna atrapa chłodnicy i smukłe, agresywnie wyglądające reflektory. To elegancki i atrakcyjny SUV w swojej klasie.
- Silniki: E-Pace oferuje różne opcje silników, w tym benzynowe i wysokoprężne jednostki napędowe. Silniki są dostępne w różnych mocach, aby sprostać różnym preferencjom i wymaganiom klientów.
- Wnętrze: Wnętrze Jaguar E-Pace jest luksusowe i dobrze wykończone. Kabina pasażerska jest przestronna i oferuje wysokiej jakości materiały wykończeniowe oraz liczne opcje personalizacji, dzięki czemu można dostosować samochód do własnych upodobań.
- Technologia: E-Pace wyposażony jest w zaawansowane systemy infotainment, w tym dotykowy ekran, systemy nawigacji i funkcje zintegrowanego smartfona. Dostępne są również systemy bezpieczeństwa i asysty kierowcy, takie jak systemy unikania kolizji, adaptacyjny tempomat i wiele innych.
- Dynamika Jazdy: Jaguar E-Pace został zaprojektowany z myślą o dynamicznej i przyjemnej jeździe. Ma pewne właściwości jezdne i układ kierowniczy, który zapewnia dobrą zwrotność i precyzję prowadzenia.
- Przestrzeń i Wygoda: Mimo że E-Pace jest kompaktowym SUV-em, oferuje wystarczającą ilość przestrzeni dla pasażerów i bagażu. Jest to samochód, który sprawdzi się zarówno w miejskiej dżungli, jak i na dłuższych trasach.
- Różne Wersje i Opcje: Jaguar E-Pace jest dostępny w różnych wariantach wyposażenia i opcjach silnikowych, co pozwala klientom wybrać odpowiedni model do swoich potrzeb i budżetu.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

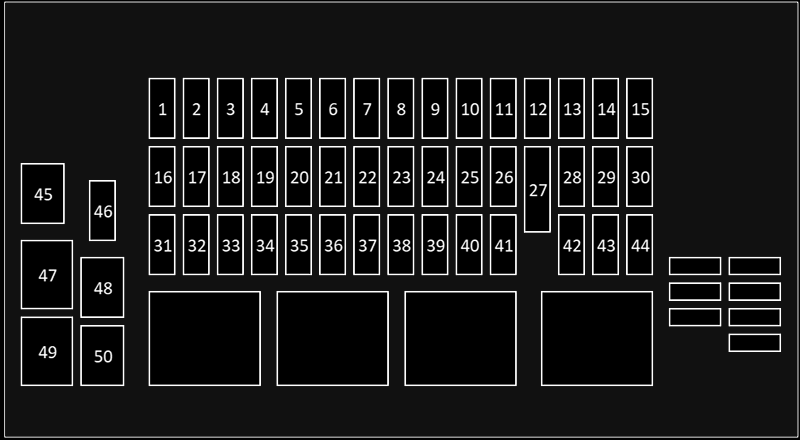

Skrzynka bezpieczników w przedziale pasażerskim

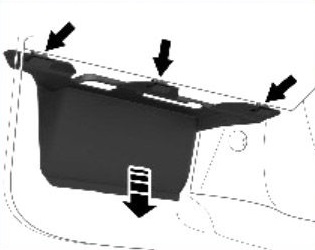

Skrzynka bezpieczników znajduje się pod schowkiem podręcznym. Aby uzyskać do niego dostęp, zdejmij dolny panel dostępu.
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 30A | Przednie siedzenie pasażera. |
| 2 | 30A | Siedzenie kierowcy. |
| 3 | 25A | Moduł drzwi pasażera. |
| 4 | 25A | Moduł drzwi kierowcy. |
| 5 | 5A | Wejście bez kluczyka. |
| 6 | – | – |
| 7 | – | – |
| 8 | 5A | 2021-2023: Skrzynka przyłączeniowa PHEV. |
| 9 | 5A | 2018-2020: System monitorowania ciśnienia w oponach (TPMS). 2021-2023: Odbiornik RF. |
| 10 | 5A | Sygnalizator akustyczny zasilany baterią. |
| 11 | 5A | Tablica przyrządów. |
| 12 | 20A | System paliwowy. |
| 13 | 5A | 2018-2020: Tylne siedzenia. 2021-2023: Gniazdo diagnostyczne. |
| 14 | 5A | Immobilizer pojazdu. |
| 15 | 5A | Kierownica. |
| 16 | 20A | Wejście bez kluczyka. |
| 17 | 5A | 2018-2020: Przełącznik pedału hamulca. |
| 18 | 20A | Żaluzja przednia. |
| 19 | 20A | Podgrzewane lub klimatyzowane siedzenie pasażera z przodu. |
| 20 | 5A | Lustro. Kamera. |
| 21 | 5A | Monitor martwego pola. |
| 22 | 5A | 2018-2020: Kamera. |
| 23 | – | – |
| 24 | 10 A | 2021-2023: Moduł wyświetlacza Head-Up (HUD). |
| 25 | 10 A | Tablica przyrządów. |
| 26 | 20A | 2018-2020: Zapalniczka do cygar. 2021-2023: Dodatkowe gniazdo zasilania. |
| 27 | – | – |
| 28 | 10 A | 2018-2020: Wyświetlacz Head-Up (HUD) i wentylator chłodzący. |
| 29 | 5A | Adaptacyjny tempomat. |
| 30 | 20A | Sterowanie ogrzewaniem i klimatyzacją fotela kierowcy. |
| 31 | 5A | 2018-2020: Elektryczna klapa tylna. 2021, 2023: Zasilanie zapłonu. 2022: Kontrola zjazdu ze wzniesienia, jonizator. |
| 32 | 5A | 2018-2020: Moduł drzwi kierowcy. 2021, 2023: Koncentrator USB. 2022: Monitorowanie mieszkańców. |
| 33 | 10 A | 2018-2020: Wzmacniacz audio. 2022: Konsola z gniazdem akcesoriów/konsola USB. |
| 34 | 15A | 2018-2020: System informacyjno-rozrywkowy. 2021, 2023: Składane tylne siedzenia. |
| 35 | 15A | System informacyjno-rozrywkowy. |
| 36 | 10 A | Wyjście audio-wideo. |
| 37 | 15A | Przełączniki foteli i pamięć. |
| 38 | 20A | 2018-2020: Dodatkowe gniazdo zasilania Cubby Box. 2021, 2023: Dodatkowe gniazdo zasilania. |
| 39 | 5A | 2021-2023: Lustro elektrochromowe. |
| 40 | – | – |
| 41 | 10 A | Podgrzewana kierownica. |
| 42 | 5A | 2018-2020: Kierownica. |
| 43 | 20A | System ogrzewania i wentylacji. |
| 44 | – | – |
| 45 | 40A | Moduł sterujący nadwozia. |
| 46 | – | – |
| 47 | 40A | Moduł sterujący nadwozia. |
| 48 | – | – |
| 49 | 40A | Wzmacniacz systemu informacyjno-rozrywkowego. |
| 50 | 20A | 2018-2020: Moduł wzmacniacza. |
Skrzynka bezpieczników komory silnika
Usuń dwa plastikowe mocowania mocujące rurkę skrzynki powietrznej. Pociągnij rurkę skrzynki powietrznej do góry, aby uwolnić ją ze skrzynki powietrznej. Odblokuj zaczepy mocujące pokrywę skrzynki bezpieczników. Numery i położenie bezpieczników są wyświetlane na skrzynce bezpieczników.

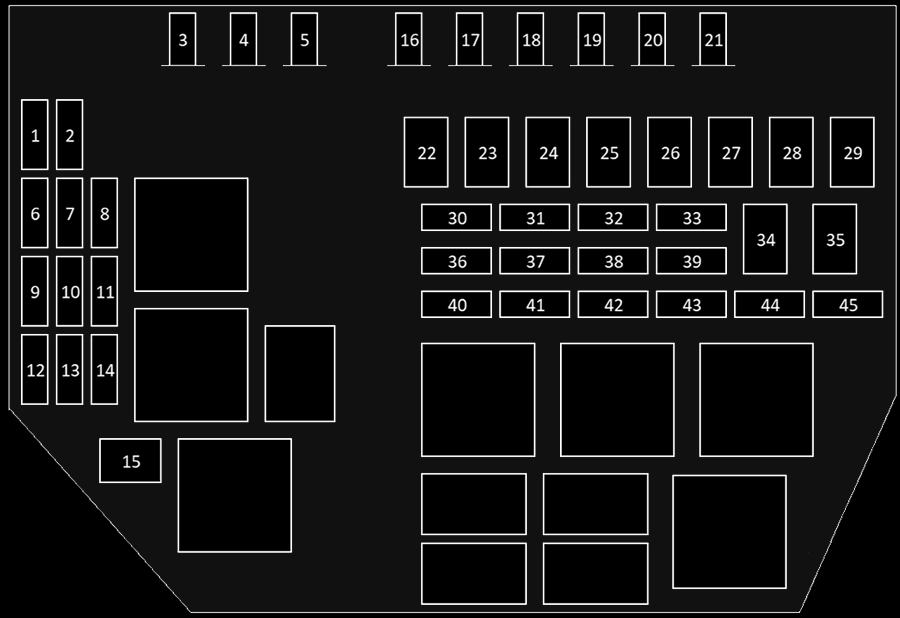

(2017-2020)
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 30A | Moduł sterujący silnika. |
| 2 | 5A | Zarządzanie energią elektryczną. |
| 3 | 80A | Układ kierowniczy ze wspomaganiem elektrycznym (EPAS). System zarządzania silnikiem. |
| 4 | 60A | Świece żarowe (tylko olej napędowy). |
| 5 | 100A | Chłodzenie silnika. |
| 6 | 15A | System zarządzania silnikiem. |
| 7 | 15A | System zarządzania silnikiem. |
| 8 | 15A | System zarządzania silnikiem. |
| 9 | 10 A | System zarządzania silnikiem. |
| 10 | 5A | Pompa paliwowa. |
| 11 | 10 A | System zarządzania silnikiem. |
| 12 | 10 A | System zarządzania silnikiem. |
| 13 | – | – |
| 14 | 10 A | Chłodzenie silnika / System zarządzania silnikiem. |
| 15 | 40A | System zarządzania silnikiem. |
| 16 | 100A | Nagrzewnica pomocnicza. |
| 17 | 60A | Skrzynka bezpieczników przedziału pasażerskiego. |
| 18 | 60A | Skrzynka bezpieczników przedziału pasażerskiego. |
| 19 | 60A | Skrzynka bezpieczników przestrzeni ładunkowej. |
| 20 | 60A | Skrzynka bezpieczników przestrzeni ładunkowej. |
| 21 | 60A | Zarządzanie energią elektryczną. |
| 22 | 30A | Wycieraczki przedniej szyby. |
| 23 | 40A | Skrzynka bezpieczników przedziału pasażerskiego. |
| 24 | 40A | Rozrusznik (tylko diesel z automatyczną skrzynią biegów). |
| 25 | 40A | Układ zapobiegający blokowaniu kół podczas hamowania (ABS). |
| 26 | 40A | Układ zapobiegający blokowaniu kół podczas hamowania (ABS). |
| 27 | 40A | Skrzynka bezpieczników przedziału pasażerskiego. |
| 28 | 40A | Silnik dmuchawy nagrzewnicy. |
| 29 | 30A | Elektryczny hamulec przyczepy (tylko Australia). |
| 30 | 15A | Zapasowy. |
| 31 | 15A | Klakson. |
| 32 | 10 A | Zapasowy. |
| 33 | 5A | Klakson. Ogrzewana przednia szyba. Pompa paliwowa. |
| 34 | 40A | Ogrzewana przednia szyba lewa. |
| 35 | 40A | Ogrzewana przednia szyba prawa strona. |
| 36 | 5A | System zarządzania silnikiem. Klimatyzacja (klimatyzacja). |
| 37 | 20A | Pompa paliwowa. |
| 38 | 15A | Moduł sterujący skrzynią biegów. |
| 39 | 10 A | Przednie światła przeciwmgielne. |
| 40 | 20A | Reflektor prawy. |
| 41 | 20A | Reflektor lewy. |
| 42 | – | – |
| 43 | – | – |
| 44 | – | – |
| 45 | – | – |

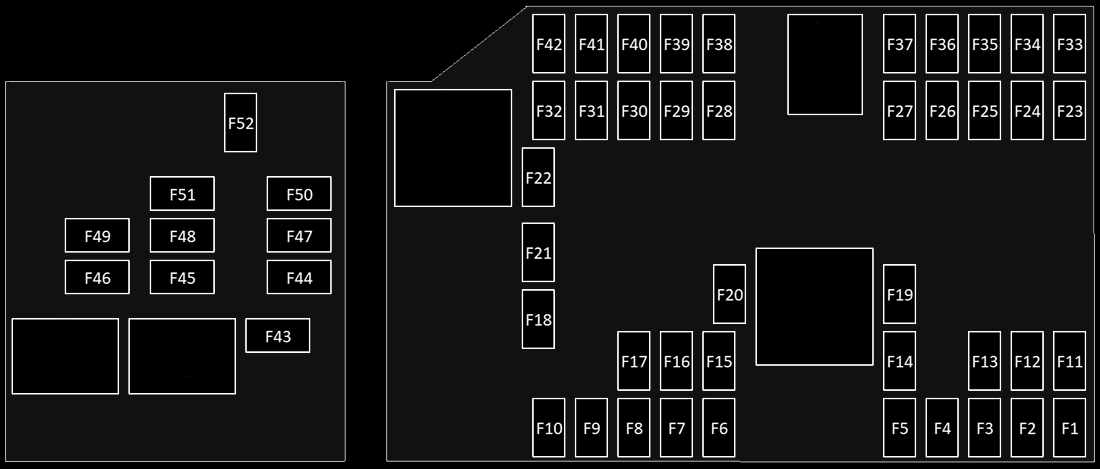

(2021-2023)
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | – | – |
| 2 | 15A | Chłodnica powietrza doładowującego wodę. |
| 3 | 10 A | System zarządzania silnikiem. |
| 4 | – | – |
| 5 | 15A | System zarządzania silnikiem. |
| 6 | 15A | System zarządzania silnikiem. |
| 7 | – | – |
| 8 | 10 A | Tylko hybrydowe pojazdy elektryczne typu plug-in: sterowanie PHEV/pompa nagrzewnicy PHEV. |
| 9 | 15A | Pompa wody intercoolera. |
| 10 | 15A | Tylko PHEV: falownik. |
| 11 | 5A | 2021: Kierownica. |
| 12 | 5A | Przełącznik rozrusznika / system 48 V. |
| 13 | – | – |
| 14 | – | – |
| 15 | 15A | System zarządzania silnikiem. |
| 16 | – | – |
| 17 | 15A | System paliwowy. System zarządzania silnikiem. Czujniki spalin. |
| 18 | 30A | Świece żarowe. |
| 19 | 40A | Moduł sterujący silnika. |
| 20 | 40A | Moduł sterujący hamulca. Bateria. |
| 21 | 30A | Świece żarowe. |
| 22 | 40A | Silnik dmuchawy. |
| 23 | 10 A | Przednie światła przeciwmgielne. |
| 24 | 10 A | Chłodzenie silnika. |
| 25 | – | – |
| 26 | 10 A | Płyny do spalin diesla. |
| 27 | 10 A | System zarządzania silnikiem. |
| 28 | 25A | Pompa paliwowa. |
| 29 | 25A | Spryskiwacz przedniej szyby. |
| 30 | – | – |
| 31 | 25A | Spryskiwacz tylnej szyby. |
| 32 | – | – |
| 33 | 10 A | 2021: Złącze obrotowe kierownicy. |
| 34 | 25A | Reflektor prawy. |
| 35 | 25A | Reflektor lewy. |
| 36 | 10 A | Systemy wspomagające kierowcę. |
| 37 | 15A | Klakson. |
| 38 | 10 A | Tylko PHEV: zintegrowany rozrusznik-generator z akumulatorem/paskiem. |
| 39 | 20A | Napęd na 4 koła. |
| 40 | 25A | Pompa myjąca zasilana. |
| 41 | 5A | Akustyczny system ostrzegania o pojeździe. |
| 42 | 15A | Tylko PHEV: Hybrydowa pompa płynu chłodzącego. |
| 43 | – | – |
| 44 | 40A | Podgrzewana przednia szyba prawa, przednia. |
| 45 | 40A | Tylko PHEV: Pompa oleju przekładniowego. |
| 46 | – | – |
| 47 | 40A | Podgrzewana szyba przednia lewa. |
| 48 | 40A | Rozrusznik. |
| 49 | 30A | Elektryczny hamulec postojowy (EPB). |
| 50 | – | – |
| 51 | 40A | Silnik Diesla. |
| 52 | 30A | Silnik wycieraczek. |
Skrzynka bezpieczników przedziału bagażowego
Zdejmij panel z lewej strony bagażnika. Etykieta z tyłu panelu pokazuje chronione obwody i lokalizację bezpieczników.
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 15A | Tylna wycieraczka. |
| 2 | 20A | 2018-2020: Rozmieszczalne ominięcia. |
| 3 | 5A | Telematyka. |
| 4 | 5A | Podgrzewacz paliwa (FBH). |
| 5 | 10A/25A | 2018-2020: Pompa paliwa. 2021-2022: Systemy wspomagania kierowcy. 2023: Pomoce w prowadzeniu pojazdu i systemy zapobiegania kolizjom. |
| 6 | 30A | Elektryczna klapa tylna. |
| 7 | 5A | 2021: Tylne systemy klimatyzacji i komfortu. |
| 8 | – | – |
| 9 | 5A | 2018-2020: Zapasowy akumulator. |
| 10 | – | – |
| 11 | 25A | Moduł drzwi tylnych prawych. |
| 12 | 20A | Przyczepa. |
| 13 | 5A | 2018–2020: Napęd na wszystkie koła (AWD). |
| 14 | 25A | Moduł tylnych drzwi lewych. |
| 15 | 10 A | 2021-2023: Moduł wykrywania bliskiego pola (NFC). |
| 16 | – | – |
| 17 | – | – |
| 18 | – | – |
| 19 | 30A | Układ napędowy. |
| 20 | – | – |
| 21 | 20A | Gniazdo akcesoriów. |
| 22 | – | – |
| 23 | – | – |
| 24 | 5A | 2018–2020: Wykrywanie brodzenia. 2021-2023: Gniazdo USB. |
| 25 | 5A | 2021-2023: Akumulator pojazdu. |
| 26 | 20A | Moduł podgrzewanego tylnego siedzenia. |
| 27 | 5A | 2018-2020: Okna. |
| 28 | 5A | 2018-2020: Diagnostyka pojazdów. |
| 29 | 10 A | 2021-2023: Bezprzewodowa ładowarka do telefonu. |
| 30 | – | – |
| 31 | – | – |
| 32 | – | – |
| 33 | 20A | Gniazdo przyczepy. |
| 34 | 10 A | Moduł sterujący podwozia. |
| 35 | 30A | Układ napędowy. |
| 36 | 20A | 2018-2020: Pompa paliwa. |
| 37 | – | – |
| 38 | 5A | 2018-2020: Zapasowy wentylator. |
| 39 | 20A | 2018-2020: Zapasowe sterowanie tylne. 2023: Klimatyzacja tylna. |
| 40 | 10 A | Ładowarka USB. |
| 41 | 20A | Podgrzewane tylne prawe siedzenie. |
| 42 | 20A | Gniazdo akcesoriów w konsoli tylnej. |
| 43 | – | – |
| 44 | 30A | Ogrzewana tylna szyba. |
| 45 | 30A | 2022–2023: Układ napędowy. |
| 46 | – | – |
| 47 | 30A | 2018-2020: Układ napędowy. 2021-2023: Światła przyczepy. |
| 48 | 30A | 2018-2022: Wysuwany hak holowniczy. |
| 49 | 50A | 2021-2023: Nagrzewnica dodatkowa. |
| 50 | 25A | 2018-2020: Grzejnik. 2021-2022: Płyn do silników Diesla (DEF). 2023: Emisje pojazdów. |
