W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Infiniti QX56 z lat: 2004, 2005, 2006, 2007, 2008, 2009, 2010.

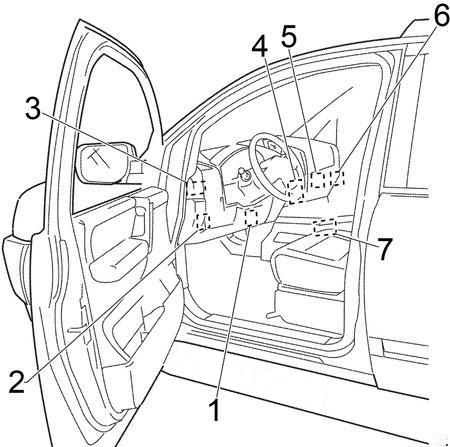

Przedział pasażerski
Blok bezpieczników znajduje się za pokrywą w pobliżu schowka (Otwórz schowek i pociągnij pokrywę, aby ją zdjąć).

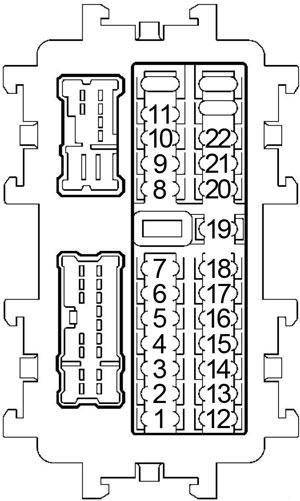

Schemat skrzynki bezpieczników w przedziale pasażerskim
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 10 | Podgrzewany przekaźnik siedzeń |
| 2 | 10 | Jednostka sterująca fotelem kierowcy |
| 3 | 10 | Moduł sterowania skrzynią biegów (TCM), system 4wd we wszystkich trybach, system blokady zmiany biegów A/T, system sterowania hamulcami, oświetlenie, inteligentny system tempomatu, inteligentny system kluczyka/funkcja rozruchu silnika, system immobilizera pojazdu Infiniti (IVIS), licznik kombinacji, System kontroli zawieszenia, system monitorowania ciśnienia w oponach, kierunkowskazy i światła ostrzegawcze, system bezpieczeństwa pojazdu, system dzwonków ostrzegawczych |
| 4 | 10 | Audio, przełącznik AV, jednostka sterująca wyświetlacza, jednostka sterująca Navi, odtwarzacz DVD, moduł kontroli nadwozia (BCM), miernik kombinacji, jednostka sterująca kamery cofania, tuner radia satelitarnego |
| 5 | 10 | Przełącznik zdalnego sterowania lusterek zewnętrznych |
| 6 | 15 | Gniazdo zasilania konsoli |
| 7 | 15 | Zapalniczka |
| 8 | 10 | Przednie sterowanie powietrzem, przedni przekaźnik silnika dmuchawy, przekaźnik zaworu wodnego |
| 9 | 10 | Przełącznik kombinowany |
| 10 | 15 | Silnik dmuchawy tylnej |
| 11 | 15 | Silnik dmuchawy tylnej |
| 12 | 10 | Złącze łącza danych, jednostka sterująca wyświetlacza, jednostka sterująca Navi, jednostka sterująca sonaru, jednostka sterująca blokadą zmiany biegów, jednostka sterująca zawieszeniem, jednostka sterująca tylnymi drzwiami, automatyczne lusterko wewnętrzne zapobiegające oślepianiu, kompas i termometr, podgrzewana kierownica, system sonaru, pojazd Infiniti System immobilizera (IVIS) |
| 13 | 10 | Jednostka czujnika diagnostyki poduszek powietrznych, jednostka sterująca systemu klasyfikacji pasażerów |
| 14 | 10 | Miernik kombinowany (przednia wycieraczka i układ spryskiwaczy, tylna wycieraczka i układ spryskiwaczy) |
| 15 | 10 | Przełącznik hamulca automatycznego urządzenia kontroli prędkości (ASCD), inteligentny tempomat (ICC) przekaźnik wstrzymania hamulca, czujnik ICC, moduł ICC |
| 16 | 10 | Podgrzewany przekaźnik siedzeń |
| 17 | 15 | Głośnik niskotonowy |
| 18 | 15 | Przednie gniazdo zasilania (lewe) |
| 19 | 10 | Czujnik kąta skrętu, miernik kombinowany, stacyjka i elektromagnes zamka, sterowanie powietrzem z przodu, jednostka sterująca blokadą zmiany biegów, urządzenie A/T, złącze łącza danych, przekaźnik zaworu wodnego, uniwersalny nadajnik-odbiornik Homelink, zegar, system zamka elektrycznego, trzeci element Siedzenie w rzędzie |
| 20 | 10 | Przełącznik świateł stopu, przekaźnik świateł punktowych, przekaźnik zatrzymania hamulca inteligentnego tempomatu (ICC) |
| 21 | 10 | Jednostka inteligentnego tempomatu (ICC) |
| 22 | 15 | Moduł kontroli nadwozia (BCM), jednostka sterująca fotelem kierowcy , jednostka sterująca tylnymi drzwiami, przełącznik pamięci siedzeń, jednostka sterująca automatycznego pozycjonowania napędu, automatyczny system tylnych drzwi, inteligentny system kluczyka/funkcja rozruchu silnika, wewnętrzne oświetlenie pokojowe, system immobilizera pojazdu Infiniti (IVIS ), system zamka elektrycznego, system bezpieczeństwa pojazdu |
| R1 | Akcesorium | |
| R2 | Dmuchawa tylna | |

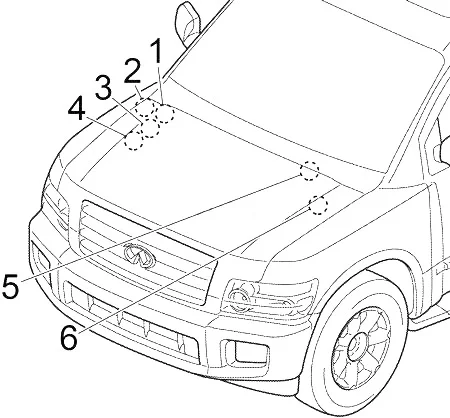

Komora silnika

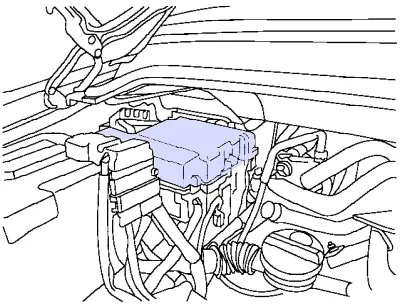

Za akumulatorem znajdują się trzy bloki (Zdejmij pokrywę skrzynki bezpieczników, naciskając klapkę i podnosząc pokrywę do góry).
Skrzynka bezpieczników komory silnika 1

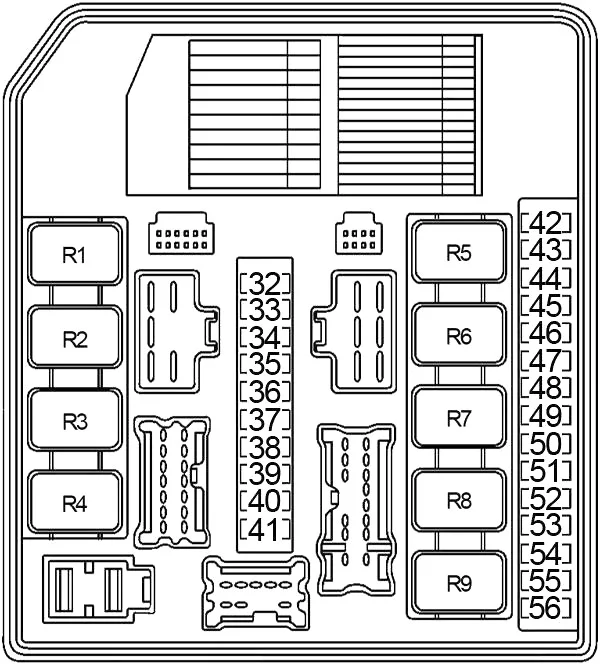

Schemat (Typ 1)
| Numer | Ampery [A] | Opis |
|---|---|---|
| 32 | 10 | Przekaźnik holowniczy przyczepy №1 |
| 33 | – | – |
| 34 | 10 | Prawy reflektor (światła drogowe) |
| 35 | 10 | Lewy reflektor (światła drogowe) |
| 36 | 10 | Przełącznik sterowania oświetleniem, przełącznik oświetlenia, przekaźnik holowania przyczepy nr 1, jednostka sterująca wyświetlacza |
| 37 | 10 | Przednie lampy zespolone, tylne lampy zespolone, lampy tablicy rejestracyjnej, przekaźnik holowania przyczepy, podświetlenie przełącznika |
| 38 | 10 | Przekaźnik lampy rezerwowej (wsteczny holowanie przyczepy) |
| 39 | 30 | Przekaźnik wycieraczek przednich |
| 40 | 15 | Lewy reflektor (światła mijania) |
| 41 | 15 | Prawy reflektor (światła mijania), silniki do ustawiania reflektorów |
| 42 | 10 | Przekaźnik klimatyzacji |
| 43 | 15 | Podgrzewany przekaźnik lustrzany |
| 44 | – | – |
| 45 | 10 | Przekaźnik światła dziennego |
| 46 | 15 | Przekaźnik odmgławiacza tylnej szyby |
| 47 | 15 | Przekaźnik odmgławiacza tylnej szyby |
| 48 | 15 | Przekaźnik pompy paliwa |
| 49 | 10 | Moduł sterowania skrzyni biegów (TCM), moduł sterowania skrzynią biegów, przełącznik zmiany biegów na 4 koła, przekaźnik silnika przenoszenia |
| 50 | 10 | ABS, czujnik kąta skrętu |
| 51 | 10 | Przekaźnik lampy cofania, przekaźnik holowania przyczepy №2 |
| 52 | 20 | Przekaźnik silnika sterującego przepustnicą |
| 53 | 20 | Moduł sterujący silnika (ECM), przekaźnik ECM, jednostka sterująca transferem, wzmacniacz antenowy NATS, procesor IPDM |
| 54 | 10 | 2004-2006: Czujniki stosunku paliwa do powietrza, podgrzewane czujniki tlenu |
| 15 | 2007-2010: Czujniki stosunku paliwa do powietrza, podgrzewane czujniki tlenu | |
| 55 | 15 | Wtryskiwacze paliwa |
| 56 | 20 | Przednie światła przeciwmgielne |
| R1 | Odmgławiacz tylnej szyby | |
| R2 | Moduł sterujący silnika (ECM) | |
| R3 | Reflektor niski | |
| R4 | Przednia lampa przeciwmgielna | |
| R5 | Rozrusznik | |
| R6 | Podgrzewane lusterko | |
| R7 | – | |
| R8 | Wentylator chłodzący | |
| R9 | Zapłon | |

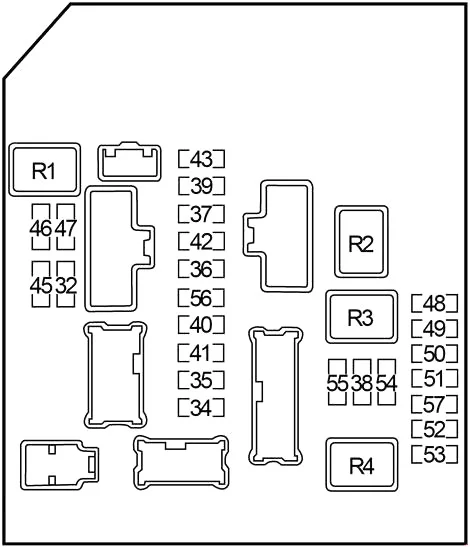

Schemat (Typ 2)
| Numer | Ampery [A] | Opis |
|---|---|---|
| 32 | 10 | Przyczepa holownicza |
| 33 | – | – |
| 34 | 10 | Prawy reflektor (światła drogowe) |
| 35 | 10 | Lewy reflektor (światła drogowe) |
| 36 | 10 | Przełącznik sterowania oświetleniem, przełącznik oświetlenia, przekaźnik holowania przyczepy nr 1, jednostka sterująca wyświetlacza |
| 37 | 10 | Przednie lampy zespolone, tylne lampy zespolone, lampy tablicy rejestracyjnej, przekaźnik holowania przyczepy, podświetlenie przełącznika |
| 38 | 10 | Przekaźnik lampy rezerwowej (wsteczny holowanie przyczepy) |
| 39 | 30 | Przekaźnik wycieraczek przednich |
| 40 | 15 | Lewy reflektor (światła mijania) |
| 41 | 15 | Prawy reflektor (światła mijania), silniki do ustawiania reflektorów |
| 42 | 10 | Przekaźnik klimatyzacji |
| 43 | 15 | Podgrzewany przekaźnik lustrzany |
| 44 | – | – |
| 45 | 10 | Przekaźnik światła dziennego |
| 46 | 15 | Przekaźnik odmgławiacza tylnej szyby |
| 47 | 15 | Przekaźnik odmgławiacza tylnej szyby |
| 48 | 15 | Przekaźnik pompy paliwa |
| 49 | 10 | Moduł sterowania skrzyni biegów (TCM), moduł sterowania skrzynią biegów, przełącznik zmiany biegów na 4 koła, przekaźnik silnika przenoszenia |
| 50 | 10 | ABS |
| 51 | 10 | Przekaźnik lampy cofania, przekaźnik holowania przyczepy №2 |
| 52 | 20 | Przekaźnik silnika sterującego przepustnicą |
| 53 | 20 | Moduł sterujący silnika (ECM), przekaźnik ECM |
| 54 | 15 | Czujniki stosunku paliwa do powietrza, podgrzewane czujniki tlenu |
| 55 | 15 | Wtryskiwacze paliwa |
| 56 | 15 | Przednie światła przeciwmgielne |
| 57 | – | – |
| R1 | Odmgławiacz tylnej szyby | |
| R2 | Wentylator chłodzący (№1) | |
| R3 | Wentylator chłodzący (№2) | |
| R4 | Zapłon | |
Skrzynka bezpieczników komory silnika 2
| Numer | Ampery [A] | Opis |
|---|---|---|
| 24 | 20 | Przekaźnik silnika dmuchawy przedniej |
| 25 | 15 | Przekaźnik klaksonu, inteligentny system klucza, system bezpieczeństwa pojazdu |
| 26 | 10 | 2006-2010: Jednostka sterująca AWD |
| 27 | 20 | Przekaźnik silnika dmuchawy przedniej |
| 28 | 15 | Gniazdo zasilania tylnego ładunku |
| 29 | 10 | Jednostka sterująca zawieszeniem |
| 30 | 10 | Generator |
| 31 | 20 | Audio, przełącznik AV, wzmacniacz głośnikowy BOSE, jednostka sterująca z wyświetlaczem, jednostka sterująca Navi, odtwarzacz DVD, tuner radia satelitarnego, jednostka sterująca kamery cofania |
| F | 50 | Moduł sterowania nadwozia (BCM), wyłącznik automatyczny, system automatycznego oświetlenia, automatyczny pozycjoner napędu, automatyczny system tylnych drzwi, system światła dziennego, przednie światło przeciwmgielne, przednia wycieraczka i system spryskiwaczy, reflektor, system celowania reflektorów, oświetlenie. Inteligentny system kluczyka/funkcja rozruchu silnika, lampa pokojowa, system immobilizera pojazdu Infiniti (IVIS), lampy postojowe, lampy tablicy rejestracyjnej, lampy tylne, system zamka drzwi, elektrycznie składane siedzenia trzeciego rzędu , system szyb, odmgławiacz tylnej szyby, tył System wycieraczek i spryskiwaczy, szyberdach, system monitorowania ciśnienia w oponach, holowanie przyczepy, kierunkowskazy i światła ostrzegawcze, system bezpieczeństwa pojazdu, dzwonek ostrzegawczy |
| G | 30 | Przekaźnik silnika sprężarki (jednostka sterująca zawieszenia) |
| H | 30 | ABS |
| I | 40 | ABS |
| J | 30 | Przekaźnik holowniczy przyczepy №2 |
| K | 40 | Hamulec elektryczny (przyczepa holownicza) |
| L | 40 | Przekaźnik wentylatora chłodzącego, przekaźnik podgrzewanego lustra, bezpiecznik: „N” (2008-2010) |
| M | 40 | Stacyjka. Inteligentny System Klucza/Funkcja Startu Silnika, System Immobilizera Pojazdu Infiniti (IVIS), Bezpieczniki: „57”, „58” |
| N | 25 | 2008-2010: Przekaźnik wentylatora chłodzącego, przekaźnik podgrzewanego lusterka |
| R1 | Klakson | |
Skrzynka przekaźnikowa
| Numer | Ampery [A] | Opis |
|---|---|---|
| 57 | 20 | Przekaźnik zmiany biegów (wysoki), przekaźnik zmiany biegów (niski) |
| 58 | 20 | Przeniesienie przekaźnika silnika |
| 59 | 10 | Moduł sterowania nadwozia (BCM), moduł sterowania silnikiem (ECM), system 4WD we wszystkich trybach, system automatycznego oświetlenia, automatyczny pozycjoner napędu, system światła dziennego, przednie światło przeciwmgielne, przednia wycieraczka i system spryskiwaczy, reflektor, system celowania reflektorów, oświetlenie, Inteligentny system kluczyka/funkcja uruchamiania silnika, lampa pokojowa, system immobilizera pojazdu Infiniti (IVIS), lampy postojowe, lampy tablicy rejestracyjnej, lampy tylne, system szyb elektrycznych, odmgławiacz tylnej szyby, system wycieraczek i spryskiwaczy tylnej szyby, system uruchamiania, szyberdach, opona System monitorowania ciśnienia, holowanie przyczepy, kierunkowskazy i światła ostrzegawcze, ostrzegawczy system dzwonka |
| 60 | 15 | 2008-2010: Holowanie przyczepy, moduł sterowania nadwozia (BCM) |
| 61 | – | – |
| 62 | – | – |
| 63 | 10 | 2008-2010: Podgrzewana kierownica |
| 64 | 10 | 2008-2010: Automatyczny pozycjoner jazdy, system blokady zmiany biegów A/T, moduł sterowania nadwoziem (BCM), inteligentny system kluczyka, lampka oświetlenia wnętrza, system immobilizera pojazdu Infiniti (IVIS), system zamka elektrycznego, system dzwonka ostrzegawczego |
| R1 | 2006-2010: Odcięcie transferu | |
| R2 | Niska zmiana przesunięcia | |
| R3 | 2004-2007: Inteligentny tempomat (ICC) przytrzymanie hamulca | |
| R4 | 04-2005: Holowanie przyczepy (№1) | |
| 2006-2010: Zakręt przyczepy (lewy) | ||
| R5 | 2004-2005: Lampa zapasowa | |
| 2006-2010: Zakręt przyczepy (prawy) | ||
| R6 | – | |
| R7 | Wysoka zmiana biegów (4WD) | |
| R8 | Światło dzienne | |
| R9 | Światło stopu | |
| R10 | Holowanie przyczepy (№2) | |

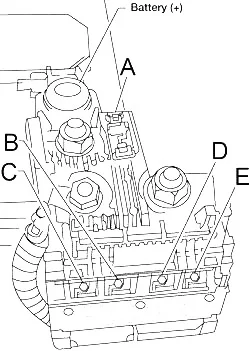

Topliwy blok łącza
Umieszczony na akumulatorze.
| Numer | Ampery [A] | Opis |
|---|---|---|
| A | 140 | Generator, bezpiecznik: „D”, „E” |
| B | 60 | Przekaźnik akcesoriów (Bezpieczniki: „4”, „5”, „6”, „7”), Przekaźnik dmuchawy tylnej (Bezpieczniki: „10”, „11”), Bezpieczniki: „3”, „17”, „18” , „19”, „20”, „21”, „22” |
| C | 80 | Przekaźnik zapłonu (Bezpieczniki: „38”, „48”, „49”, „50”, „51′, „54”, „55”), Bezpieczniki: „46”, „47”, „52”, „53 ” |
| D | 80 | Przekaźnik przednich świateł przeciwmgielnych (bezpieczniki: „34”, „35”), przekaźnik wysokiego poziomu świateł (bezpieczniki: „34”, „35”), przekaźnik niskiego poziomu świateł (bezpieczniki: „40”, „41”), przekaźnik świateł tylnych ( „36”, „37”), Bezpiecznik: „32”, „39”, „42”, „43”, „45” |
| E | 100 | Bezpiecznik: „28”, „29”, „30”, „31”, „I”, „K”, „L” |
