W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Infiniti FX35, FX50, QX70 z lat: 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017.



Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

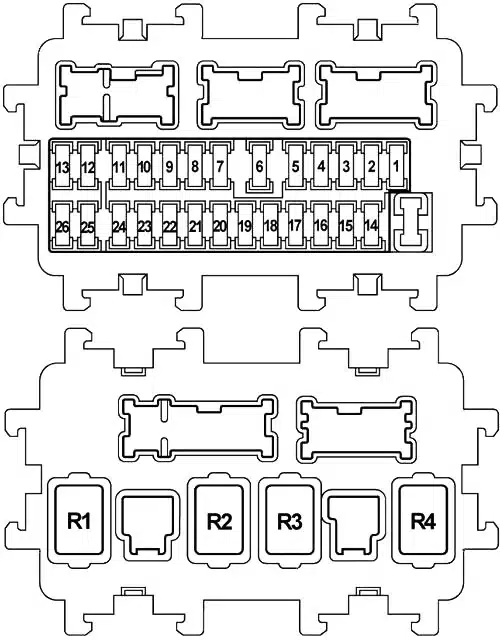

Skrzynka bezpieczników w przedziale pasażerskim (J/B)

Panel bezpieczników znajduje się w dolnej części po stronie kierowcy za panelem nożnym.

Infiniti FX35, FX50, QX70 (2008-2017) - schematy bezpieczników i przekaźników



Infiniti FX35, FX50, QX70 (2008-2017) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 Nieużywany
2 10 Jednostka sterująca systemu wykrywania pasażerów, jednostka czujnika diagnostyki poduszek powietrznych
3 10 Przednia lampa zespolona, ​​jonizator, sterowany klimatyzatorem przekaźnik fotela, ujednolicony miernik i wzmacniacz klimatyzacji, jednostka sterująca ostrzeganiem o niskim ciśnieniu w oponach, bramka puszek, jednostka sterująca AV, czujnik wykrywania gazów spalinowych/zewnętrznych zapachów, automatyczne lusterko wewnętrzne zapobiegające oślepianiu, ICC Przekaźnik zatrzymania hamulca, przełącznik hamulca ASCD, przełącznik świateł stopu, jednostka sterująca AFS, złącze łącza danych, przełącznik systemów ostrzegawczych, brzęczyk ostrzegający o opuszczeniu pasa ruchu, kamera pasa ruchu, sprężarka, moduł adaptera Tel, przekaźnik podgrzewanego siedzenia, przełącznik podgrzewanego siedzenia (po stronie kierowcy/ Miejsce pasażera)
4 10 Miernik kombinowany, przekaźnik lampy rezerwowej, jednostka sterująca monitora otoczenia, jednostka sterująca sonaru
5 20
15
Przekaźnik akcesoriów
6 10 Gniazdo klucza, zegar, złącze łącza danych, czujnik deszczu, inteligentny dźwiękowy dźwięk ostrzegawczy kluczyka, automatyczne lusterko wewnętrzne zapobiegające oślepianiu
7 10 Przekaźnik zatrzymania hamulca ICC, przełącznik świateł stopu, moduł sterujący nadwozia (BCM)
8 20 Bose (system audio)
9 10 Gniazdo klucza, przycisk zapłonu
10 10 Moduł sterowania nadwozia (BCM), jednostka sterująca automatycznego pozycjonowania napędu, jednostka sterująca oświetleniem całkowitym, przełącznik pamięci siedzenia, jednostka sterująca siedzenia
11 10 Miernik kombinowany, zunifikowany miernik i wzmacniacz klimatyzacji, jednostka sterująca AWD, bramka CAN, jednostka sterująca pasami bezpieczeństwa przed zderzeniem (strona kierowcy /pasażera)
12 Zapasowy
13 Zapasowy
14 Nieużywany
15 10 Lusterka drzwiowe
16 20 Odmgławiacz tylnych szyb
17 20 Odmgławiacz tylnych szyb
18 10 Jednostka sterująca E-SUS
19 Nieużywany
20 15 Przednie gniazdo zasilania
21 10 Przełącznik zdalnego sterowania lusterkiem w drzwiach, ujednolicony licznik i wzmacniacz klimatyzacji, przełącznik wielofunkcyjny, jednostka sterująca oświetleniem całkowitym, jednostka sterująca AV, jednostka sterująca monitorem otoczenia, moduł adaptera telefonicznego, tuner radia satelitarnego
22 20
15
Gniazdo zasilania konsoli, tylne gniazdo zasilania
23 15 Silnik dmuchawy
24 15 Silnik dmuchawy
25 Zapasowy
26 Zapasowy
Przekaźnik
R1 Zapłon
R2 Odmgławiacz tylnych szyb
R3 Akcesorium
R4 Dmuchacz
Zobacz także:  Infiniti EX25, EX35, EX37, QX50 (2007-2017) - schematy bezpieczników i przekaźników

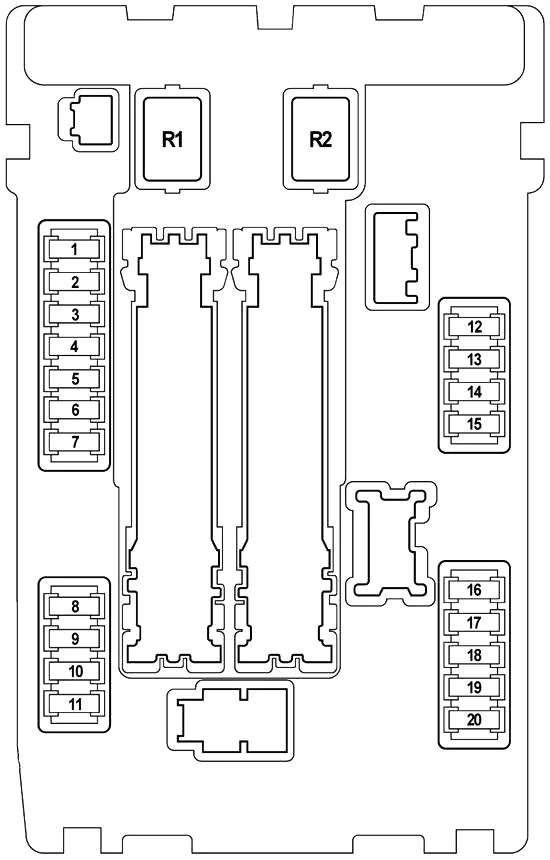

Skrzynka bezpieczników komory silnika nr 1 (IPDM E/R)

W pobliżu akumulatora.

Infiniti FX35, FX50, QX70 (2008-2017) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 15 Przekaźnik pompy paliwa, moduł sterujący pompy paliwa, zespół czujnika poziomu paliwa, pompa paliwa, moduł sterujący silnika (ECM)
2 10 Przekaźnik wentylatora chłodzącego 2
3 10 Moduł sterowania skrzyni biegów (TCM), przełącznik trybu śniegu
4 10 Wtryskiwacze paliwa, moduł sterujący silnika (ECM), moduł sterujący nadwozia (BCM), jednostka sterująca oświetleniem całkowitym
5 10 Zintegrowana jednostka czujnika ICC, siłownik pedału przyspieszenia, siłownik ABS i jednostka elektryczna (jednostka sterująca), czujnik kąta skrętu, czujnik kąta odchylenia 1 po stronie G, jednostka sterująca AWD, jednostka sterująca wspomagania kierownicy, jednostka sterująca RAS, sygnał ostrzegawczy ICC, kontrola wspomagania hamulców Jednostka
6 15 Podgrzewany czujnik tlenu 2 (bank 2/bank 1), czujnik stosunku powietrza do paliwa (A/F) 1 (bank 1/bank 2)
7 10 Przełącznik kombinowany
8 10 Przekaźnik blokady kierownicy
9 10 Przekaźnik klimatyzacji, sprężarka
10 15 Moduł sterujący silnika (ECM), przekaźnik ECM, skraplacz, zawór elektromagnetyczny sterujący rozrządem zaworu dolotowego, zawór elektromagnetyczny sterujący rozrządem zaworu wydechowego, zawór sterujący odpowietrzania pochłaniacza EVAP, cewki zapłonowe, zawór elektromagnetyczny regulacji objętości pochłaniacza pochłaniacza EVAP, czujniki masowego przepływu powietrza, sterowanie VVEL Moduł
11 15 Przekaźnik silnika sterującego przepustnicą, moduł sterujący silnika (ECM)
12 10 Lampa tylna
13 10 Tylna lampa zespolona, ​​lampa tablicy rejestracyjnej, lampa schowka na rękawiczki, jednostka sterująca oświetleniem całkowitym, przednie gniazdo zasilania, selektor zmiany biegów ATT, jednostka sterująca AV
14 10 Reflektor lewy (światła drogowe)
15 10 Reflektor prawy (światła drogowe)
16 15 Reflektor lewy (światła mijania)
17 15 Reflektor prawy (światła mijania)
18 10
15
Przekaźnik przednich świateł przeciwmgielnych
19 Nieużywany
20 30 Przekaźnik wycieraczek przednich
Przekaźnik
R1 Nieużywany
R2 Sterowanie rozrusznikiem
Zobacz także:  Infiniti QX56 (2004-2010) - schematy bezpieczników i przekaźników

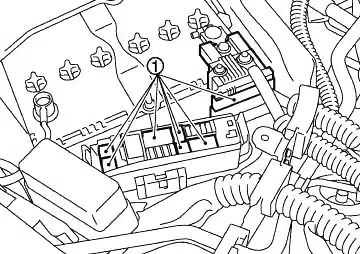

Skrzynka bezpieczników komory silnika nr 2 (E12)

W pobliżu akumulatora.

Infiniti FX35, FX50, QX70 (2008-2017) - schematy bezpieczników i przekaźników

Infiniti FX35, FX50, QX70 (2008-2017) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
31 15 Przekaźnik klaksonowy №1, Alternator
32 30 Złącze opcjonalne
33 10 Jednostka sterująca AWD, jednostka sterująca wspomagania hamulców
34 15 Przedni wyświetlacz, jednostka sterująca AV, jednostka sterująca monitorem otoczenia, głośnik niskotonowy, tuner radia satelitarnego, moduł adaptera telefonicznego
35 15 Jednostka sterująca tylnymi drzwiami
36 10 Moduł sterowania skrzynią biegów (TCM)
37 20 Przekaźnik silnika RAS
38 10 Przekaźnik klaksonowy №2
G 50 Przekaźnik silnika siłownika VVEL
H 30 Blok bezpieczników J/B
IPDM E/R
I Nieużywany
J 30 Jednostka sterująca pasem bezpieczeństwa przed zderzeniem (po stronie kierowcy)
K 30 Jednostka sterująca pasem bezpieczeństwa przed zderzeniem (po stronie pasażera)
L 40 Moduł kontroli nadwozia (BCM), automatyczny pozycjoner jazdy, moduł sterowania fotelem kierowcy , przełącznik podparcia lędźwiowego, boczny moduł podporowy, przełącznik fotela elektrycznego
M 30 Siłownik ABS i jednostka elektroniczna
N 50 Siłownik ABS i jednostka elektroniczna
O 50 Przekaźnik wentylatora chłodzącego 1
P 50 Blok bezpieczników E213 – Bezpiecznik nr: Q (Automatyczna jednostka sterująca tylnymi drzwiami), 61 (siłownik pedału przyspieszenia), 62 ( przekaźnik siedzenia sterowany klimatyzacją ), 63 (przekaźnik siedzenia sterowany klimatyzacją , przekaźnik podgrzewanego siedzenia)
Przekaźnik
R1 Przekaźnik klaksonowy 1
Zobacz także:  Infiniti G35, G37, G25, Q40 (2006-2015) - schematy bezpieczników i przekaźników

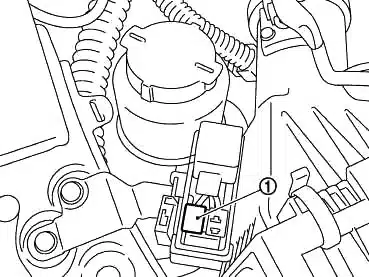

Skrzynka bezpieczników komory silnika nr 3 (E212; silnik VK)

Infiniti FX35, FX50, QX70 (2008-2017) - schematy bezpieczników i przekaźników

Infiniti FX35, FX50, QX70 (2008-2017) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
R Nieużywany
S 50 Przekaźnik wentylatora chłodzącego 2
Przekaźnik
R1 Przekaźnik wentylatora chłodzącego 2



Skrzynka bezpieczników komory silnika nr 4 (E213)

Infiniti FX35, FX50, QX70 (2008-2017) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
61 15 Siłownik pedału przyspieszenia
62 15 Przekaźnik fotela sterowany klimatyzacją
63 10 Przekaźnik fotela sterowany klimatyzacją
Podgrzewany przekaźnik siedzeń
Q 30 Automatyczna jednostka sterująca tylnymi drzwiami
Przekaźnik
R6 Przekaźnik klaksonowy 2
R8 Przekaźnik zatrzymania hamulca ICC

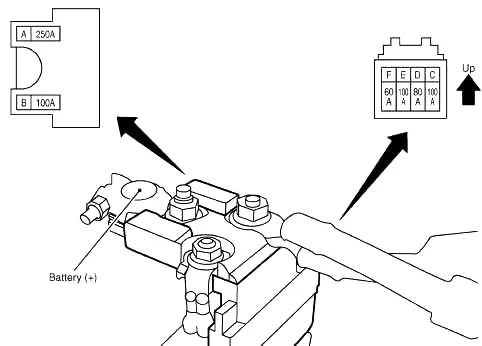

Blok bezpieczników na dodatnim zacisku akumulatora (blok topikowy)

Infiniti FX35, FX50, QX70 (2008-2017) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
A 250 Rozrusznik
Alternator
Bezpiecznik nr: C. D, E
B 100 Bezpiecznik nr: O (przekaźnik wentylatora chłodzącego 1), S (przekaźnik wentylatora chłodzącego 2)
C 100 Bezpiecznik i bezpiecznik topikowy
D 80 Blok bezpieczników J/B (bezpiecznik nr: 5, 6, 7, 8, 9, 10, 11)
Do zasilacza akcesoriów
Do zasilania zapłonu
E 100 IPDM E/R (bezpiecznik nr: 10, 11)
Do zasilania zapłonu
F 60 IPDM E/R (bezpiecznik nr: 18 (przekaźnik przednich świateł przeciwmgielnych); przekaźnik wysokiego poziomu reflektorów, przekaźnik niskiego poziomu reflektorów, przekaźnik lamp tylnych)
Do zasilania zapłonu
