Infiniti Q45 (1990-1996) – schematy bezpieczników i przekaźników

Infiniti Q45 (1990-1996) - schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Infiniti Q45 z lat: 1990, 1991, 1992, 1993, 1994, 1995, 1996.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Przedział pasażerski

1990-1993

Infiniti Q45 (1990-1996) - schematy bezpieczników i przekaźników





1994-1996

Infiniti Q45 (1990-1996) - schematy bezpieczników i przekaźników

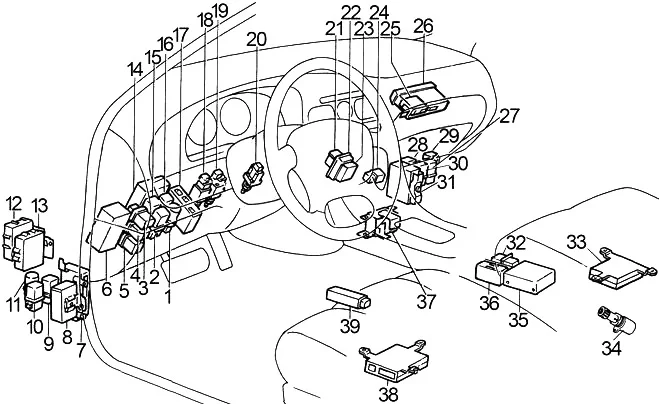

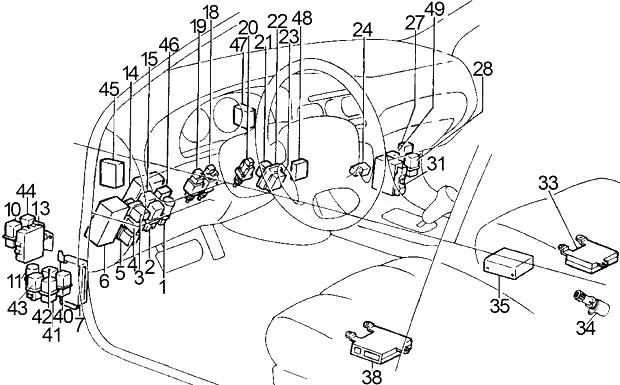

  1. Wyłącznik obwodu (zamek drzwi, gniazdo zasilania ) )
  2. Połączona jednostka błyskowa
  3. Przekaźnik akcesoriów №2
  4. Przekaźnik akcesoriów №1
  5. Przekaźnik zapłonu №1
  6. Skrzynka bezpiecznikowa
  7. Moduł sterowania skrzynią biegów (TCM)
  8. 1990-1993: Timer zamka drzwi №1
  9. 1990-1993: Przekaźnik szyby elektrycznej
  10. Przekaźnik odmgławiacza tylnej szyby
  11. Wyłącznik automatyczny (okno zasilania, szyberdach)
  12. 1990-1993: Jednostka Kontroli Czasu
  13. Jednostka sterująca blokadą zmiany biegów
  14. Czujnik reflektora
  15. Przekaźnik zapłonu №2
  16. 1990-1994: Przekaźnik sygnału dźwiękowego ostrzegającego przed kradzieżą
  17. 1990-1993: Automatyczna jednostka sterująca pozycjonerem napędu
  18. Wyłącznik lampy stopu
  19. Przełącznik hamulca automatycznego urządzenia kontroli prędkości (ASCD)
  20. Przełącznik wyrzutu
  21. Rezystor (Alternator)
  22. Jednostka sterująca automatycznej kontroli prędkości (ASCD)
  23. Jednostka sterująca wspomaganiem kierownicy
  24. Przekaźnik silnika dmuchawy (wysoka prędkość)
  25. 1990-1993: Jednostka sterująca ostrzeganiem przed kradzieżą
  26. 1990-1993: Jednostka sterująca ABS lub jednostka sterująca TCS
  27. Przekaźnik wzmacniacza audio
  28. Przekaźnik modułu sterującego silnika (ECM)
  29. 1990-1994: Przekaźnik cewki zapłonowej
  30. 1990-1995: Przekaźnik sygnału dźwiękowego ostrzegającego przed kradzieżą nr 2
  31. Moduł sterujący silnika (ECM)
  32. 1990-1993: Przekaźnik zamka drzwi
  33. Prawy fotel elektryczny
  34. Czujnik prędkości (tylne przedłużenie)
  35. Jednostka sterująca poduszką powietrzną
  36. 1990-1993: Timer zamka drzwi №2
  37. 1990-1994: Czujnik tunelowy i czujnik bezpieczeństwa
  38. Lewy fotel elektryczny
  39. 1990-1993: Wzmacniacz szyb elektrycznych
  40. 1994-1996: Przekaźnik świateł przeciwmgielnych
  41. 1994-1996: Przekaźnik lampy dzięki uprzejmości
  42. 1994-1996: Przekaźnik szyberdachu
  43. 1994-1996: Wielofunkcyjny przekaźnik zdalnego sterowania
  44. 1994-1996: Wielofunkcyjny przekaźnik kontrolny zdalnego sterowania
  45. 1994-1996: Moduł sterowania nadwozia (BCM)
  46. 1996: Przekaźnik podtrzymania automatycznego urządzenia sterującego prędkością (ASCD)
  47. 1994-1996: Moduł sterowania przepustnicą (TCM)
  48. 1994-1996: Wzmacniacz klimatyzacji samochodowej
  49. 1996: Przekaźnik ostrzegający o kradzieży nr 3



Infiniti Q45 (1990-1996) - schematy bezpieczników i przekaźników

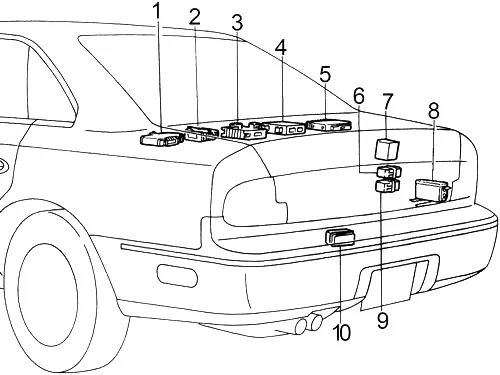

  1. Jednostka sterująca TCS lub jednostka sterująca ABS
  2. 1990-1993: tylny wzmacniacz (audio)
    1994-1996: Multi-Remote Control Unit
  3. Moduł sterujący pompy paliwa (FPCM)
  4. 1990-1994: Jednostka sterująca z aktywnym sterowaniem układu kierowniczego o dużej wydajności (HICAS)
  5. 1990-1995: Jednostka sterująca aktywnym zawieszeniem
  6. Przekaźnik pompy paliwa
  7. Włącznik czasowy anteny
  8. 1994-1996: Automatyczna zmieniarka CD
  9. 1990-1993: Przekaźnik lampki grzecznościowej
  10. Czujnik światła stopu i światła tylnego

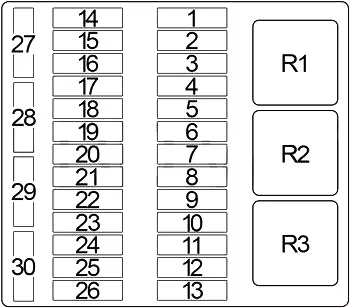

Schemat skrzynki bezpieczników w przedziale pasażerskim

Infiniti Q45 (1990-1996) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 10 1994-1996: ABS/TCS
10 1990-1993: Przełącznik hamowania (lampy cofania), moduł sterowania skrzynią biegów (TCM), jednostka sterująca TCS, system ostrzegania przed kradzieżą, przełącznik pozycji parn/neutralnej
2 10 1994-1996: Przełącznik inhibitora (lampy cofania), moduł sterowania skrzynią biegów (TCM), jednostka sterująca TCS, jednostka sterująca automatycznego urządzenia kontroli prędkości (ASCD), przekaźnik ostrzeżenia przed kradzieżą nr 3, przełącznik pozycji parn/neutralnej
10 1990-1993: Klimatyzator, jednostka sterująca światłami dziennymi
3 15 1994-1996: Przekaźnik pompy paliwa, moduł sterujący pompy paliwa (FPCM)
10 1990-1993: Odbiornik (telefon), słuchawka
4 15 1995-1996: Podgrzewane czujniki tlenu, czujniki stosunku powietrza do paliwa, zawór elektromagnetyczny zaworu regulacji biegu jałowego, zawór regulacji objętości EGR
10 1994: Jednostka sterująca z aktywnym sterowaniem układu kierowniczego o dużej wydajności (HICAS)
15 1990-1993: Silnik dmuchawy
5 10 1994-1996: Jednostka sterująca poduszką powietrzną
15 1990-1993: Silnik dmuchawy
6 20 1990-1993: Silnik wycieraczki, przełącznik wycieraczki, silnik spryskiwacza, wzmacniacz wycieraczki, jednostka sterująca czasu
7 15 1994-1996: Silnik dmuchawy
10 1990-1993: Moduł sterujący silnika (ECM), Aktywnie sterowany układ kierowniczy o dużej wydajności (HICAS)
8 15 1994-1996: Silnik dmuchawy
15 1990-1993: Przekaźnik pompy paliwa, moduł sterujący pompy paliwa (FPCM)
9 10 Radio, automatyczna zmieniarka CD, timer anteny mocy
10 10 Moduł sterowania nadwozia (BCM), jednostka sterująca lusterkami drzwi, jednostka sterująca wyświetlacza informacji diagnostycznych, automatyczny pozycjoner jazdy
11 20 Zapalniczka tylna (lewa i prawa)
12 15 Zapalniczka
13 10 1994-1996: Przekaźnik anulowania światła dziennego, jednostka sterująca światłami dziennymi, klimatyzator, wentylator chłodzący
15 1990-1993: Przełącznik świateł stopu, czujnik świateł stopu i świateł tylnych, jednostka sterująca wyświetlacza informacji diagnostycznych, jednostka sterująca automatycznego urządzenia kontroli prędkości (ASCD), aktywne zawieszenie, układ wspomagania kierownicy, jednostka sterująca aktywnie sterowanego układu kierowniczego o dużej wydajności (HICAS)
14 20 1994-1996: Przekaźnik odmgławiacza tylnej szyby
10 1990-1993: Radio, automatyczna zmieniarka CD, timer anteny mocy, zegar, jednostka sterująca wyświetlaczem informacji diagnostycznych, odbiornik układu kierowniczego (telefon), fotel elektryczny, oświetlenie otworu na klucz, jednostka sterująca poduszką powietrzną, jednostka sterująca TCS, aktywny układ kierowniczy o dużej pojemności ( HICAS) Jednostka sterująca, automatyczny wzmacniacz klimatyzacji, automatyczny pozycjoner napędu
15 20 Przekaźnik odmgławiacza tylnej szyby
16 10 1994-1996: Odbiornik (telefon), słuchawka
20 1990-1993: Przekaźnik odmgławiacza tylnej szyby
17 20 1994-1996: Przekaźnik wzmacniacza audio
15 1990-1993: Aktywne zawieszenie
18 15 1994-1996: Przełącznik świateł stopu, czujnik świateł stopu i światła tylnego, jednostka sterująca wyświetlacza informacji diagnostycznych, jednostka sterująca automatycznego urządzenia kontroli prędkości (ASCD)
20 1990-1993: Przekaźnik wzmacniacza audio
19 10 1994-1996: Moduł kontroli nadwozia (BCM), przełącznik kluczykowy, zamek do drzwi, sygnał ostrzegawczy, automatyczny pozycjoner napędu
20 10 1994-1996: Moduł kontroli nadwozia (BCM), fotel elektryczny, okno zasilania, oświetlenie otworu na klucz
10 1990-1993: Miernik kombinowany, złącze łącza danych, jednostka sterująca wyświetlacza informacji diagnostycznych, gong ostrzegawczy, pas bezpieczeństwa, automatyczny pozycjoner jazdy, przekaźnik odmgławiacza tylnej szyby, automatyczne lusterko wewnętrzne zapobiegające oślepianiu, blokada drzwi z zasilaniem, jednostka kontroli czasu, układ wspomagania kierownicy , TCS
21 10 1994-1996: Radio, zmieniarka CD, timer anteny elektrycznej, zegar, jednostka sterująca wyświetlaczem informacji diagnostycznych, odbiornik układu kierowniczego (telefon), przednie okno zasilania (RH), tylne okno zasilania, wielofunkcyjna jednostka zdalnego sterowania, oświetlenie otworu na klucz, powietrze Odżywka
10 1990-1993: Wyłącznik awaryjny (połączony moduł błyskowy), wielofunkcyjny przekaźnik zdalnego sterowania, wielofunkcyjny przekaźnik kontrolny zdalnego sterowania, przełącznik kierunkowskazów, kierunkowskaz, wielofunkcyjna jednostka sterująca
22 10 1994-1996: Siłownik otwierania pokrywy wlewu paliwa, siłownik otwierania pokrywy bagażnika, wielokrotna zdalna jednostka sterująca
10 1990-1993: Jednostka sterująca poduszką powietrzną
23 10 1994-1995: Aktywne zawieszenie
15 1990-1993: System blokady zmiany biegów, przełącznik kluczykowy
24 10 1994-1996: 1996: Przełącznik zagrożeń (połączony moduł migacza)
10 1990-1993: Odbiornik (telefon), słuchawka
25 10 1994-1996: Miernik kombinowany, złącze łącza danych, rezystor alternatora, jednostka sterująca wyświetlacza informacji diagnostycznych, moduł sterowania nadwoziem (BCM), sygnał ostrzegawczy, pas bezpieczeństwa, automatyczny pozycjoner napędu, przełącznik klamry, przełącznik drzwi, przekaźnik szyberdachu, przekaźnik odmgławiacza tylnej szyby , Automatyczne lusterko wewnętrzne zapobiegające oślepianiu, Elektryczna blokada drzwi
10 1990-1993: Siłownik otwierania pokrywy wlewu paliwa, siłownik otwierania pokrywy bagażnika
26 10 Miernik kombinowany, wyłącznik główny automatycznej regulacji prędkości (ASCD), przekaźnik podtrzymania ASCD, jednostka sterująca ASCD, przekaźnik położenia postojowego/neutralnego, moduł sterujący silnika (ECM)
27 15 1990-1995: Aktywne zawieszenie
28 15 1994-1996: Podgrzewany fotel, elektrycznie regulowany fotel (lewy/prawy)
10 1990-1993: Aktywnie sterowany układ kierowniczy o dużej wydajności (HICAS), prędkościomierz
29 20 1994-1996: Silnik wycieraczek, przełącznik wycieraczek, silnik spryskiwacza, wzmacniacz wycieraczek, moduł sterowania nadwozia (BCM)
10 1990-1993: ABS
30 15 1995-1996: Wtryskiwacze
10 1990-1993: Lampy obrysowe, lampy obrysowe boczne, lampy tylne, lampy tablicy rejestracyjnej, czujnik światła stopu i światła tylnego, moduł przekaźnika reflektorów, przełącznik oświetlenia, lampa w schowku na rękawiczki, moduł sterowania nadwozia (BCM), gong ostrzegawczy, przełącznik sterowania oświetleniem, oświetlenie : (Miernik kombinowany, popielniczka, automatyczne urządzenie kontroli prędkości (ASCD) Przełącznik główny, przełącznik odmgławiacza tylnej szyby, zapalniczka, przełącznik TCS, przełącznik główny szyby, przełącznik pierwszej pozycji, panel przełączników klimatyzacji, przełącznik zagrożeń, zegar, przełącznik lusterek zewnętrznych , radio, przełącznik podgrzewanego siedzenia, automatyczne lusterko wewnętrzne zapobiegające oślepianiu, przełącznik szyby elektrycznej)
Przekaźnik
R1 Akcesoria (№2)
R2 Akcesoria (№1)
R3 Zapłon (№1)
Zobacz także:  Infiniti I30 (1995-1999) - schematy bezpieczników i przekaźników

Komora silnika

1990-1993

Infiniti Q45 (1990-1996) - schematy bezpieczników i przekaźników

1994-1996

Infiniti Q45 (1990-1996) - schematy bezpieczników i przekaźników

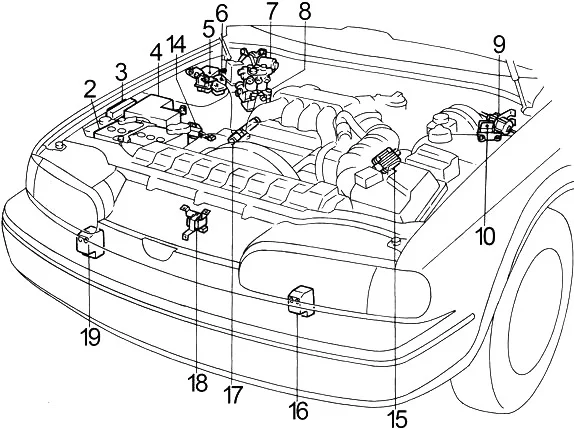

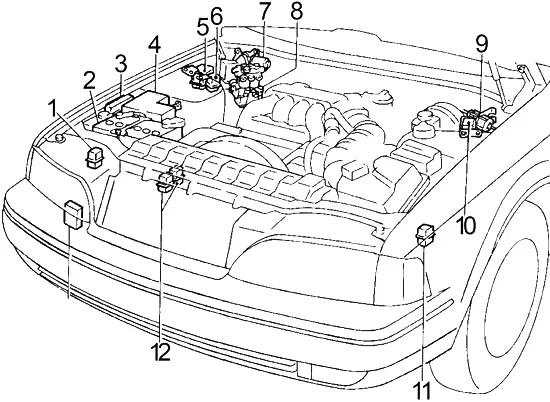

  1. 1994-1996: Przekaźnik wentylatora chłodzącego
  2. Bateria
  3. Moduł przekaźnika reflektorów
  4. Skrzynka bezpiecznikowa
  5. Wzmacniacz wycieraczek
  6. Przekaźnik rozrusznika
  7. Silnik wycieraczek
  8. Siłownik ABS
  9. Siłownik automatycznego urządzenia sterującego prędkością (ASCD)
  10. Pompa ASCD
  11. 1994-1996: Przekaźnik anulowania światła dziennego
  12. 1994-1996: Przekaźnik TCS
  13. 1994-1996: Jednostka sterująca światłami dziennymi
  14. 1990-1993: Rezystor zrzucania
  15. 1990-1995: Zespół tranzystora mocy (lewy)
  16. 1990-1992: Lewy czujnik strefy zderzenia
  17. 1990-1995: Moduł tranzystora mocy (prawy)
  18. 1990-1994: Centralny czujnik strefy zderzenia
    1992-1993: Przekaźnik wentylatora chłodzącego
  19. 1990-1992: Prawy czujnik strefy zderzenia

Schemat skrzynki bezpieczników w komorze silnika

Infiniti Q45 (1990-1996) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
31 15 Prawy reflektor, moduł przekaźnika reflektorów, moduł sterowania światłami dziennymi, przełącznik oświetlenia, przekaźnik ostrzeżenia przed kradzieżą nr 1, moduł sterowania nadwozia (BCM)
32 15 Reflektor lewy, moduł przekaźnika reflektorów, moduł sterowania światłami dziennymi, przekaźnik świateł przeciwmgielnych, przełącznik oświetlenia, przekaźnik ostrzeżenia przed kradzieżą nr 1
33 15 1994-1996: Przekaźnik klaksonu, przełącznik sterowania automatycznego urządzenia kontroli prędkości (ASCD), moduł sterowania nadwozia (BCM)
10 1990-1993: Przekaźnik klaksonowy, system ostrzegania przed kradzieżą
34 10 Przełącznik zagrożeń (zespolony migacz), wielofunkcyjny przekaźnik zdalnego sterowania, wielofunkcyjny przekaźnik kontrolny zdalnego sterowania, przełącznik kierunkowskazów, kierunkowskaz, wielofunkcyjna jednostka sterująca
35 10 1996: Przekaźnik ostrzegawczy przed kradzieżą nr 2 (klakson), przełącznik sterowania automatycznego urządzenia kontroli prędkości (ASCD), moduł kontroli nadwozia (BCM)
36 10 1994-1996: Alternator
37 10 1994-1996: Lampy obrysowe, lampy obrysowe boczne, lampy tylne, lampy tablicy rejestracyjnej, czujnik światła stopu i światła tylnego, moduł przekaźnika reflektorów, przełącznik oświetlenia, lampa w schowku na rękawiczki, moduł kontroli nadwozia (BCM), gong ostrzegawczy, przełącznik sterowania oświetleniem, oświetlenie : (Licznik kombinowany, popielniczka, automatyczne urządzenie kontroli prędkości (ASCD) Przełącznik główny, przełącznik odmgławiacza tylnej szyby, zapalniczka, przełącznik TCS, przełącznik główny szyby, przełącznik pierwszej pozycji, panel przełączników klimatyzacji, przełącznik zagrożeń, zegar, przełącznik lusterek zewnętrznych , radio, przełącznik podgrzewanego siedzenia, automatyczne lusterko wewnętrzne zapobiegające oślepianiu, przełącznik szyby elektrycznej)
15 1990-1993: Moduł przekaźnika reflektorów
38 10 Lampa wewnętrzna, lampa pomieszczenia bagażnika, lampy nożne, lampy punktowe, oświetlenie kluczyka, przekaźnik lampki grzecznościowej (lampy grzecznościowe), moduł sterowania nadwoziem (BCM), przełącznik sterowania oświetleniem, przełącznik drzwi, miernik kombinowany (dzwonek)
39 15 1994-1996: Przekaźnik świateł przeciwmgielnych
40 10 Przekaźnik ostrzeżenia przed kradzieżą nr 2 (rozrusznik), przekaźnik rozrusznika, przekaźnik anulowania światła dziennego, jednostka sterująca światłami dziennymi, przełącznik hamulca postojowego, moduł sterujący silnika (ECM)
41 10 1994-1996: Odbiornik (telefon)
10 Alternator
42 20 TCS
43 20 ABS/TCS
A 120 Alternator, Bezpiecznik: „D”, „G”, „M”, „36”
B  –
C 100 Bezpieczniki: „14”, „15”, „31”, „32”, „33”, „34”, „35”, „37”, „38”
D 30 Przekaźnik akcesoriów nr 2 (Bezpieczniki: „7”, „8”)
E 30 ABS/TCS
F 25 Wyłącznik automatyczny (okno elektryczne, szyberdach), wyłącznik automatyczny (zamek drzwiowy, fotel elektryczny)
G 75 Przekaźnik akcesoriów nr 1 (Bezpieczniki: „10”, „11”, „12”, „29”), Przekaźnik zapłonu nr 1 (Bezpieczniki: „13”, „16”, „24”, „25”, „26” ), Przekaźnik zapłonu nr 2 (Bezpieczniki: „1”, „2”, „28”), Bezpieczniki: „E”, „F”, „J”, „17”, „18”, „19”, „20 ”, „21”, „22”, „41”, „42”, „43”
H  –
I 30 Przełącznik zapłonu, przekaźnik rozrusznika, przełącznik inhibitora, przekaźnik pompy paliwa, moduł sterujący pompy paliwa (FPCM)
J 30 TCS
K 25 Moduł sterujący silnika (ECM), moduł sterujący skrzyni biegów (TCM), czujnik masowego przepływu powietrza, złącze łącza danych, czujnik położenia wałka rozrządu (CMPS)
L 25 1996: Moduł sterowania nadwozia (BCM), automatyczny pozycjoner napędu
25 1990-1994: Moduł sterujący silnika (ECM)
M 30 1992-1996: Wentylator chłodzący
25 1990-1991: Wentylator chłodzący
Przekaźnik
R1 Klimatyzator
R2 Pozycja parkowania/neutralna
R3 1990-1995: Przytrzymanie urządzenia automatycznej kontroli prędkości (ASCD)
1996: Ostrzeżenie przed kradzieżą (№2)
R4 Wentylator chłodzący
R5 Ostrzeżenie przed kradzieżą (№1)
R6 Klakson
Zobacz także:  Infiniti G35 (2002-2007) - schematy bezpieczników i przekaźników
