Infiniti M30 (1990-1992) – schematy bezpieczników i przekaźników

Rocznik 1990-1992
Zaktualizowano 16.01.2025
Infiniti M30 (1990-1992) — schemat bezpieczników i przekaźników
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Infiniti M30 z lat: 1990, 1991, 1992.

Sprawdzanie oraz wymiana bezpieczników Infiniti M30 (1990-1992)

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika w Infiniti M30 (1990-1992)!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

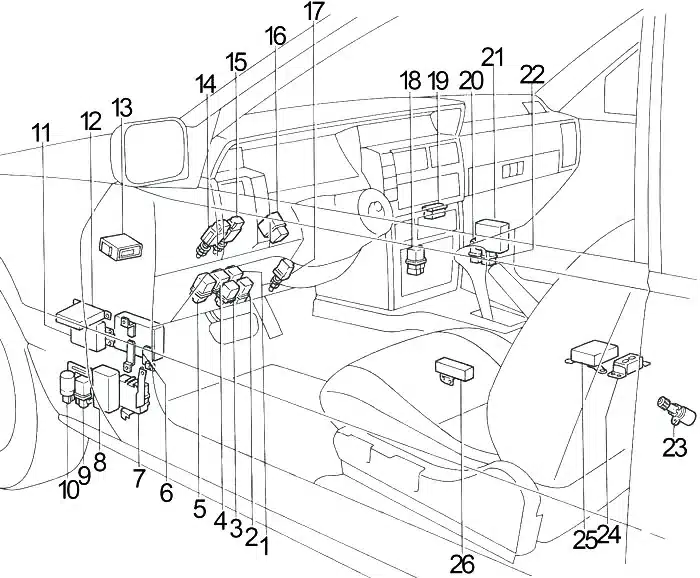

Przedział pasażerski w Infiniti M30 (1990-1992)

Infiniti M30 (1990-1992) - schematy bezpieczników i przekaźników

  1. Przekaźnik zapłonu №1
  2. Przekaźnik zamka drzwi
  3. Przekaźnik akcesoriów №2
  4. Przekaźnik zapłonu №2
  5. Przekaźnik akcesoriów №1
  6. Automatyczna jednostka sterująca skrzynią biegów
  7. Jednostka kontroli czasu
  8. Zegar blokady drzwi №1
  9. Przekaźnik odmgławiacza tylnej szyby
  10. Wyłącznik obwodu (zamek drzwi, gniazdo zasilania)
  11. Jednostka sterująca ostrzeganiem przed kradzieżą
  12. Zegar blokady drzwi №2
  13. Jednostka sterująca blokadą zmiany biegów
  14. Wyłącznik lampy stopu
  15. Przełącznik automatycznego sterowania prędkością (ASCD) Anuluj
  16. Połączona jednostka błyskowa
  17. Przełącznik wyrzutu
  18. Przekaźnik dmuchawy (wysoka prędkość – automatyczna klimatyzacja)
    Przekaźnik dmuchawy (ręczna klimatyzacja)
  19. Dzwonek ostrzegawczy
  20. Przekaźnik elektronicznego skoncentrowanego sterowania silnikiem (ECCS)
  21. Elektroniczna skoncentrowana jednostka sterująca silnika (ECCS)
  22. Przekaźnik bezpieczeństwa
  23. Czujnik prędkości (na tylnym przedłużeniu)
  24. Czujnik tunelowy i czujnik bezpieczeństwa
  25. Jednostka sterująca poduszką powietrzną
  26. Wzmacniacz szyby elektrycznej

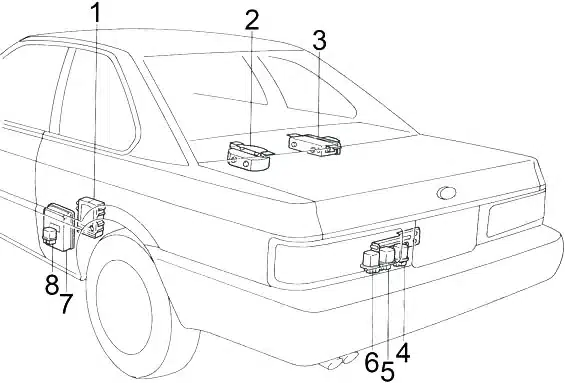

Infiniti M30 (1990-1992) - schematy bezpieczników i przekaźników

  1. Jednostka sterująca zawieszeniem sonaru
  2. Wzmacniacz dźwięku
  3. Jednostka sterująca ABS
  4. Przekaźnik pompy paliwa
  5. Przekaźnik otwierania pokrywy bagażnika
  6. Przekaźnik otwierania pokrywy wlewu paliwa
  7. Jednostka sterująca automatycznej kontroli prędkości (ASCD)
  8. Przekaźnik podtrzymania automatycznej kontroli prędkości

Schemat skrzynki bezpieczników w przedziale pasażerskim w Infiniti M30 (1990-1992)

Infiniti M30 (1990-1992) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 15 Reflektor, system ostrzegania przed kradzieżą
2 15 Reflektor, system ostrzegania przed kradzieżą
3 15 Lampy obrysowe, lampy tylne, lampy licencyjne, lampa obrysowa boczna, lampy iluminacyjne, lampa schowka na rękawiczki
4 10 Lampa punktowa, lampa toaletowa, lampa bagażnika, lampa wewnętrzna, lampa schodkowa, oświetlenie kluczyka, system kontroli czasu, jednostka sterująca automatyczną skrzynią biegów, system ostrzegania przed kradzieżą, automatyczna klimatyzacja, podświetlany system wejściowy, audio (z wyjątkiem Bose), system poduszek powietrznych
5 10 Światła awaryjne
6 15 Lampa stopu, system sterowania blokadą zmiany biegów, automatyczne urządzenie kontroli prędkości
7 10 Klakson, system ostrzegania przed kradzieżą
8 15 Silnik dmuchawy, automatyczny wzmacniacz klimatyzacji
9 15 Silnik dmuchawy, automatyczny wzmacniacz klimatyzacji
10 10 Audio, antena mocy
11 20 Odmgławiacz tylnej szyby
12 20 Odmgławiacz tylnej szyby
13 10 Lampa ostrzegawcza, licznik, wskaźnik, system kontroli czasu, automatyczny klimatyzator, automatyczne urządzenie do kontroli prędkości, tylne okno odmgławiacz, antena mocy, okno zasilania, system poduszek powietrznych
14 10 Światła awaryjne
15 10 System kontroli blokady zmiany biegów, jednostka sterująca automatyczną skrzynią biegów, system ostrzegania przed kradzieżą, ABS, system zawieszenia sonaru
16 10 System poduszek powietrznych
17 10 Elektroniczne skoncentrowane sterowanie silnikiem (ECCS)
18 20 Wycieraczka i podkładka
19 15 Zapalniczka
20 10 Lusterko drzwiowe, ręczny klimatyzator, system ostrzegania przed kradzieżą, system kontroli czasu, zegar

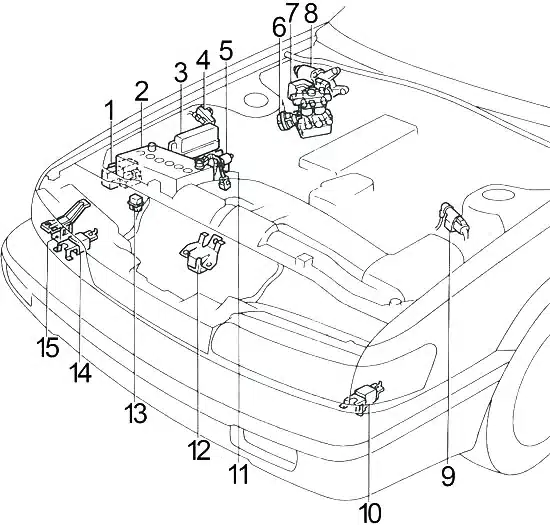

Komora silnika w Infiniti M30 (1990-1992)

Infiniti M30 (1990-1992) - schematy bezpieczników i przekaźników

  1. Skrzynka bezpiecznikowa
  2. Akumulator
  3. Skrzynka przekaźnikowa
  4. Upuszczanie rezystora
  5. Pompa automatycznego urządzenia sterującego prędkością (ASCD)
  6. Siłownik automatycznego urządzenia sterującego prędkością
  7. Siłownik ABS
  8. Silnik wycieraczek
  9. Cewka zapłonowa
  10. Lewy czujnik strefy zderzenia
  11. Łącznik topliwy
  12. Centralny czujnik strefy zderzenia
  13. Przekaźnik rozrusznika
  14. Prawy czujnik strefy zderzenia
  15. Sonar czujnik powierzchni drogi (dla systemu zawieszenia sonaru)

Schemat skrzynki bezpieczników w komorze silnika Infiniti M30 (1990-1992)

Infiniti M30 (1990-1992) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 20 ABS
2 10 System kontroli czasu, system kontroli blokady zmiany biegów
3 10 Elektroniczne skoncentrowane sterowanie silnikiem (ECCS), przekaźnik wentylatora chłodnicy
4 20 Otwieracz pokrywy bagażnika, otwieracz pokrywy wlewu paliwa
5 15 Wzmacniacz BOSE
6 15 Wzmacniacz BOSE
7 – ABS
8 – Stacyjka
9 – –
10 – Wyłącznik obwodu (zamek drzwi, gniazdo zasilania)
11 – Elektroniczne skoncentrowane sterowanie silnikiem (ECCS)
12 – Wentylator chłodnicy
Przekaźnik
R1 Klakson
R2 Wentylator chłodnicy
R3 Inhibitor
R4 Klimatyzator
R5 Wycieraczka

Skrzynka przekaźników komory silnika Infiniti M30 (1990-1992)

Infiniti M30 (1990-1992) - schematy bezpieczników i przekaźników

Numer Opis
R1 Ostrzeżenie przed kradzieżą (nr 1)
R2 Ostrzeżenie przed kradzieżą (nr 2)
R3 Ostrzeżenie przed kradzieżą (nr 3)
R4 Klakson ostrzeżenia przed kradzieżą
R5 Przełączanie

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).

Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
