W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hondy Integra IV z lat: 2001, 2002, 2003, 2004, 2005, 2006.
Honda Integra, znana również jako Acura Integra w niektórych krajach, była sportowym coupe produkowanym w latach 2001-2006. Jest to trzecia generacja Integry i znacznie różni się od wcześniejszych modeli Integry pod względem stylistyki i technologii.
Honda Integra trzeciej generacji charakteryzowała się agresywnym wyglądem z ostrymi kantami i sportowym zarysem. Była dostępna w różnych wersjach wyposażenia i silnikowych, w tym wersjach podstawowych oraz wersjach o bardziej sportowym charakterze, takich jak Type R.
W zależności od rynku, Honda Integra była oferowana z różnymi jednostkami napędowymi, w tym benzynowymi silnikami czterocylindrowymi o pojemnościach od 1,8 do 2,0 litra. Wersja Type R była wyposażona w wysokoobrotowy silnik o większej mocy i ulepszeniach związanych z osiągami.
Integra trzeciej generacji oferowała dobrą dynamikę jazdy i precyzyjne prowadzenie, co przyczyniło się do jej popularności wśród entuzjastów motoryzacji. Była również dobrze wyposażona pod względem technologicznym, oferując różne funkcje i systemy wspomagające jazdę.
Warto dodać, że Honda Integra trzeciej generacji jest często doceniana przez miłośników sportowych samochodów za swoje osiągi, prowadzenie i niezawodność. Jeśli jesteś zainteresowany bardziej szczegółowymi informacjami na temat konkretnych aspektów Integry trzeciej generacji, mogę ci pomóc.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

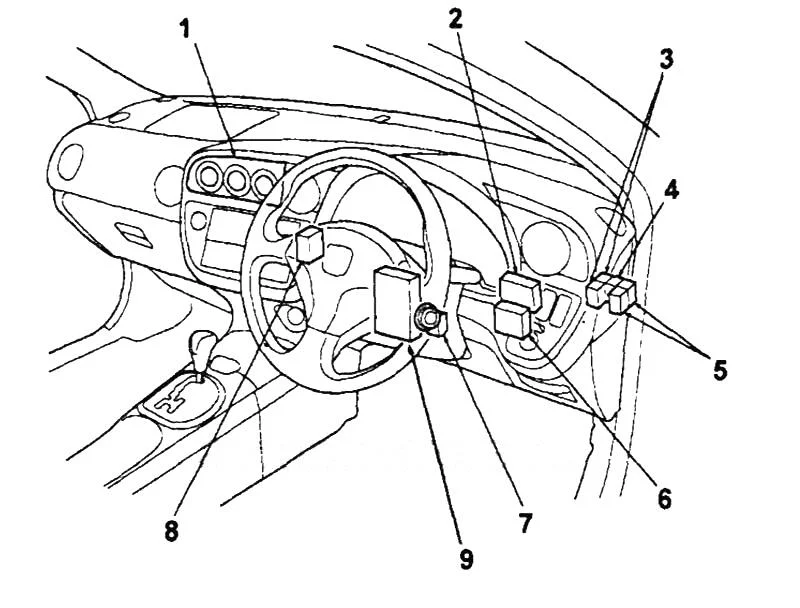

Przedział pasażerski
Układ
Opis
- sterownik klimatyzacji/nagrzewnicy (modele bez automatycznej klimatyzacji)
- jednostka sterująca systemem antykradzieżowym (modele od 09.2004)
- przekaźnik otwierania szyberdachu (kolory przewodów: G/Y, G, Y/G, V, R/Y), przekaźnik zamykania szyberdachu (kolory przewodów: Gp, G, Y/G, V, R/Y)
- przekaźnik syreny alarmowej
- wspólny przekaźnik kierunkowskazów, przekaźnik kierunkowskazów w lewo (modele od 09.2003)
- sterownik korektora (modele od 09.2004)
- odbiornik immobilizera (modele od 09.2004)
- pilot centralnego zamka (modele od 09.2004)
- Jednostka sterująca MULTIPLEX (wbudowana w skrzynkę bezpieczników i przekaźników pod tablicą rozdzielczą)
Skrzynka bezpieczników i przekaźników
W kabinie główna skrzynka bezpieczników i przekaźników znajduje się pod tablicą rozdzielczą po stronie kierowcy.
Opis
| 1 | 15A Cewki zapłonowe |
| 2 | 20A Czujnik proporcji mieszanki (modele Honda Integra, Type R” i Acure RSX) Elektroniczna jednostka sterująca PGM-FI (modele Honda Integra, Type R” i Acura rsxi |
| 3 | 10 A Nieużywany (Honda Integra), jednostka sterująca światłem dziennym (modele Acura RSX, Kanada), tylne złącze akcesoriów (modele Acura RSX, USA) |
| 4 | 10A Jednostka sterująca napięciem zasilania, alternator, elektrozawór EVAP, zawór układu regulacji biegu jałowego (Honda Integra), czujnik położenia wałka rozrządu, czujnik prędkości pojazdu (modele z manualną skrzynią biegów), elektrozawór blokady biegu wstecznego (modele Honda Integra Type R”), tlen Czujnik (Honda Integra, w tym modele typu R”), tylny czujnik tlenu (modele Honda Integra typu R” i Acura RSX), przekaźnik czujnika klimatyzacji (modele Honda Integra typu R”), czujnik składu mieszanki (Honda Integra, typ R” i modele Acura RSX), elektrozawór siłownika zmiany geometrii kolektora dolotowego (Acura RSX), elektrozawór blokady biegu wstecznego (modele Acura RSX, typ S), tempomat (Acura RSX) |
| 5 | — |
| 6 | 7,5A Sterownik centralnego zamka, przekaźnik otwarcia szyberdachu, przekaźnik zamknięcia szyberdachu, sterownik zasięgu reflektorów (Honda Integra, modele od 09.2004) |
| Przekaźnik szyby | |
| 7 | 20A Silnik szyberdachu |
| 8 | 7,5 A Jednostka audio (modele bez systemu nawigacji), jednostka systemu Multivision (Honda Integra, modele z systemem nawigacji), tuner TV (Honda Integra, modele z systemem nawigacji), elektrozawór blokady wybieraka (modele z automatyczną skrzynią biegów) |
| Gniazdo do podłączenia wyposażenia dodatkowego (Honda Integra) | |
| 9 | 10A Silnik wycieraczki tylnej, pompa spryskiwacza tylnej szyby, jednostka sterująca pozycją pasażera z przodu (modele z bocznymi poduszkami powietrznymi) |
| 10 | 7,5A Przekaźnik świateł cofania (modele z automatyczną skrzynią biegów), światła cofania, zestaw wskaźników, pilot centralnego zamka, blokada antykradzieżowa (Honda Integra, modele od 09.2004), przekaźnik elektrozaworu blokady wybieraka (Acura RSX ) |
| Jednostka sterująca MULTIPLEKS | |
| 11 | 7,5 A Modulator ciśnienia i elektroniczna jednostka sterująca ABS (zacisk „IG2”) |
| 12 | 7,5 A Nie używany (Honda Integra), sterownik świateł do jazdy dziennej (modele Acura RSX, Kanada) |
| 13 | 10A Jednostka sterująca dodatkowego systemu bezpieczeństwa (SRS) (VB) |
| 44 | Silnik lusterka 10A, przekaźnik odmgławiacza tylnej szyby, przekaźnik silnika dmuchawy nagrzewnicy, przekaźnik silnika wentylatora chłodzącego, przekaźnik silnika wentylatora skraplacza, przekaźnik sprzęgła magnetycznego sprężarki klimatyzacji, siłownik przełącznika wlotu powietrza, moduł sterowania ogrzewaniem/klimatyzacją, lusterka odszraniające (Acura RSX, Modele kanadyjskie) ), przekaźnik ogrzewania siedzenia (Acura RSX, modele kanadyjskie), tempomat (Acura RSX) |
| Gniazdo do podłączenia wyposażenia dodatkowego (Honda Integra) | |
| 15 | 20A Nieużywane (Honda Integra), przednie i tylne wzmacniacze audio (Acura RSX, modele z systemem audio „BOSE”) |
| 16 | 20A Nieużywany (Honda Integra), ogrzewanie siedzeń (Acura RSX, modele kanadyjskie) |
| 17 | 15A jednostka sterująca SRS (VA), elektroniczna jednostka sterująca PGM-FI (terminal IGI), pompa paliwa |
| 18 | Złącze akcesoriów 15/20 A, tylne złącze akcesoriów (Acura RSX) |
| 19 | 7,5 A Przekaźnik kierunkowskazów i alarmu |
| 20 | 20A Silnik wycieraczek szyby przedniej, pompa spryskiwacza szyby przedniej |
| Jednostka sterująca MULTIPLEKS | |
| 21 | Nieużywany |
| 22 | 20A Elektrycznie sterowana szyba, przednie drzwi pasażera |
| 23 | 20A Drzwi kierowcy sterowane elektrycznie |
| 24 | Nieużywany |
| 25 | Nieużywany |
Przekaźniki
- R1 – inny niż hybrydowy: rozrusznik
- R2 – Światła postojowe
- R3 – Elektryczne szyby
- R4 – Kierunkowskazy / Światła awaryjne

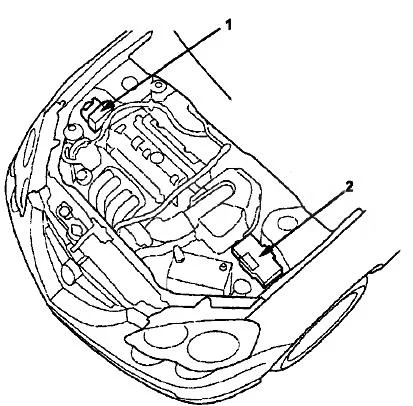

Komora silnika
Układ
Opis
- Modulator ciśnienia ABS
- Skrzynka bezpieczników i przekaźnik

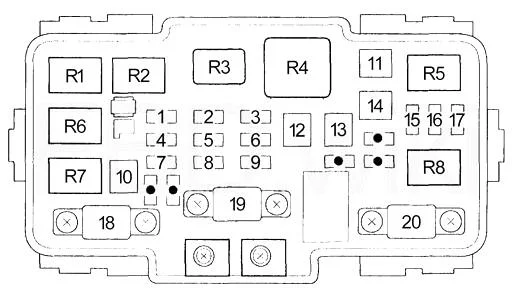

Skrzynka bezpieczników i przekaźników
Opis
| 1 | 30 A Silnik wentylatora skraplacza, złącze akcesoriów (modele Honda Integra, Type R) |
| Sprzęgło elektromagnetyczne sprężarki klimatyzacji | |
| 2 | 7,5 A Przekaźnik położenia, złącze wyposażenia dodatkowego (Honda Integra), pozycja przednia i tylna, oświetlenie tablicy rejestracyjnej, oświetlenie przełączników (Honda Integra), podświetlenie wyświetlacza (modele z systemem nawigacji), podświetlenie zestawu wskaźników, podświetlenie modułu systemu nawigacji (modele z systemem nawigacji system), oświetlenie schowka (Honda Integra), oświetlenie uchwytu na kubek (Honda Integra), oświetlenie panelu sterowania ogrzewaniem/klimatyzacją (Honda Integra), lampka kontrolna automatycznej skrzyni biegów, złącze przyczepy (Acura RSX) |
| 3 | 15A Lampka oświetlenia wnętrza, lampka oświetlenia miejscowego (modele z szyberdachem), lampka bagażnika, lampka wyłącznika zapłonu |
| 4 | 20A Silnik wentylatora chłodzącego silnik |
| 5 | 15A Przekaźnik – przerywacz kierunkowskazów, prawy kierunkowskaz (przekaźnik prawego kierunkowskazu) (Honda Integra, modele od 09.2003), lewy kierunkowskaz (przekaźnik lewego kierunkowskazu) (Honda Integra, modele od 09.2003), układ centralki antykradzieżowej ( Honda Integra, modele od 09.2004), kierunkowskazy (Acura RSX) |
| 6 | 15A Główny przekaźnik układu wtryskowego nr 1 i nr 2 (PGM-FI), PGM-FI ECM, czujnik TDC, czujnik położenia wału korbowego (Honda Integra), wtryskiwacze, czujnik położenia wałka rozrządu (Acura RSX), zawór regulacji zmiennej prędkości biegu jałowego (Acura RSX), odbiornik immobilizera (Acura RSX) |
| 7 | 15A Światła stopu, PGM-FI ECM, modulator ciśnienia i ABS ECM, dodatkowe światło hamowania (Honda Integra), tempomat ECM (Acura RSX), złącze przyczepy (Acura RSX), przekaźnik syreny immobilizera (Acura RSX), syrena alarmowa (Acura RSX) |
| Sygnał dźwiękowy, klakson | |
| Przekaźnik klaksonu (Honda Integra) | |
| 8 | 20A Modulator ciśnienia i elektroniczna jednostka sterująca ABS (FSR+B) |
| 9 | 7,5A / 10A Złącze diagnostyczne, jednostka sterująca MULTIPLEX, zestaw wskaźników, pilot centralnego zamka, jednostka systemu audio (modele bez systemu nawigacji), jednostka systemu Multivision (modele z systemem nawigacji), tuner TV (modele z systemem nawigacji), -sterownik antykradzieżowy (Honda Integra, modele od 09.2004 i Acura RSX), wskaźnik immobilizera (Acura RSX), odbiornik immobilizera (Acura RSX) |
| 10 | 30A Modulator ciśnienia i elektroniczna jednostka sterująca ABS (MR+B) |
| 11 | 40A Ogrzewanie tylnej szyby, tłumik hałasu |
| 12 | 40A Silnik wentylatora nagrzewnicy |
| 13 | 40A Bezpiecznik nr 7.21 (Acura RSX), 22 (Honda Integra), 23 (Honda Integra) bloku montażowego pod tablicą rozdzielczą, przekaźnik podnośnika szyby (Acura RSX) |
| 14 | 30A Bezpiecznik nr 2,3 (Acura RSX), 15 (Acura RSX), 16 (Acura RSX) bloku montażowego pod tablicą rozdzielczą, złącze do podłączenia wyposażenia dodatkowego (Honda Integra) |
| 15 | 20A Wskaźnik świateł drogowych, lewy reflektor, moduł i przekaźnik świateł do jazdy dziennej (Acura RSX, modele kanadyjskie) |
| 16 | 15A Elektroniczna jednostka sterująca Multiplex |
| 17 | 20A Prawy reflektor |
| 18 | Nie używany (Honda Integra) |
| złącze do podłączenia dodatkowego wyposażenia (Acura RSX) | |
| 19 | 100A Akumulator, układ zasilania (Acura RSX) |
| 20 | 40/50A Wyłącznik zapłonu (wyjście „+B”) |
| Przekaźniki | |
| R1 | Wentylator chłodzący |
| R2 | Sprzęgło sprężarki klimatyzacji |
| R3 | Ogrzewanie tylnej szyby |
| R4 | podgrzewacz |
| R5 | Reflektor nr 1 |
| R6 | Sygnał dźwiękowy |
| R7 | wentylator klimatyzatora |
| R8 | Reflektor nr 2 |
