Honda Prelude V (1997-2001) – schematy bezpieczników i przekaźników
Rocznik 1997-2001
Zaktualizowano 25.05.2023
Spis treści
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hondy Prelude V z lat: 1997, 1998, 1999, 2000, 2001.
Honda Prelude V to piąta generacja sportowego samochodu Honda Prelude, produkowana w latach 1996-2001. Oto kilka ogólnych informacji na temat Honda Prelude V:
- Design: Honda Prelude V wyróżnia się agresywnym i aerodynamicznym designem. Posiada charakterystyczną, smukłą sylwetkę z podłużnymi reflektorami, wyraźnymi liniami i muskularnymi nadkolami.
- Silniki: W zależności od rynku, Honda Prelude V była dostępna z różnymi silnikami benzynowymi. Oferowano m.in. czterocylindrowe jednostki o pojemnościach 2.0 litra, 2.2 litra i 2.3 litra, z różnymi wariantami mocy i wydajności.
- Napęd i skrzynie biegów: Honda Prelude V była oferowana z napędem przednim lub na cztery koła, w zależności od wersji. W zależności od rynku i wersji wyposażeniowej, samochód był dostępny z manualną skrzynią biegów lub automatyczną skrzynią biegów.
- Wnętrze: Prelude V oferuje sportowe i ergonomiczne wnętrze z dwoma rzędami siedzeń. Kabina jest zaprojektowana w sposób, który skupia się na kierowcy, zapewniając łatwy dostęp do przycisków i wskaźników. Może oferować również różne opcje i dodatki, takie jak elektryczne szyby i lusterka, klimatyzacja, system audio i inne.
- Zawieszenie i jazda: Honda Prelude V jest znana ze swojego precyzyjnego i sportowego zawieszenia, które zapewnia dobrą przyczepność i stabilność na zakrętach. Oferuje dynamiczną jazdę i przyjemne wrażenia zarówno podczas codziennego użytkowania, jak i podczas bardziej sportowych przejażdżek.
Honda Prelude V to samochód ceniony przez entuzjastów motoryzacji ze względu na swoje sportowe osiągi, stylowe wzornictwo i dobrą jakość wykonania. Każdy konkretny model i rocznik może mieć dodatkowe funkcje i ulepszenia.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

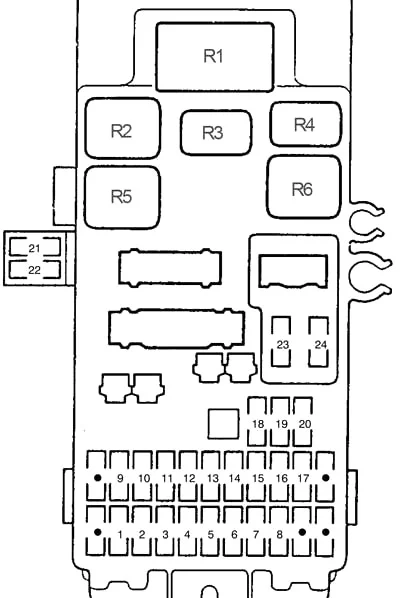

Schemat skrzynki bezpieczników w przedziale pasażerskim

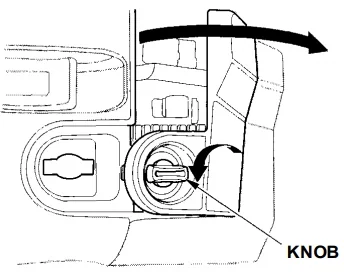

Wewnętrzna skrzynka bezpieczników znajduje się pod deską rozdzielczą po stronie kierowcy. Aby go otworzyć, obróć pokrętło, jak pokazano.
| Numer | Ampery [A] | Opis |
| 1 | 10 | Przekaźnik bezpieczeństwa ATTS |
| 2 | 7,5 | Główny przekaźnik PGM-FI, ECM, Układ rozruchowy |
| 3 | — | Nieużywany |
| 4 | 10 | Główny przekaźnik PGM-FI, jednostka sterująca immobilizera |
| 5 | 10 | Wzmacniacz stereo |
| 6 | 15 | Ogrzewanie siedzeń (Kanada) |
| 7 | 30 | Szyberdach |
| 8 | 7,5 | Jednostka sterująca światłami do jazdy dziennej (Kanada) |
| 9 | 7,5 | System ABS, Odmgławiacze lusterek (Kanada), Lusterka zasilające, Ogrzewanie siedzeń (Kanada), Przekaźnik silnika dmuchawy, Złącze opcjonalne C982, System ATTS |
| 10 | 15 | Światła konsoli, światła deski rozdzielczej, światła postojowe, tylne światła obrysowe boczne, światła tylne, system bezpieczeństwa (Kanada) |
| 11 | 7,5 | Przekaźnik odmgławiacza tylnej szyby |
| 12 | 7,5 | Jednostka sterująca światłami do jazdy dziennej (Kanada) |
| 13 | 15 | Kierunkowskazy, Światła awaryjne, Światła cofania, Tempomat, Zegar, Zespół miernika, Jednostka sterująca multipleksu kierowcy |
| 14 | 15 | System ładowania, czujnik prędkości pojazdu (VSS), TCM, PGM-FI, system immobilizera (wczesny model ’97), system blokady, zespół wskaźników, system bezpieczeństwa (Kanada) |
| 15 | 20 | Główny przełącznik/silnik elektrycznego podnośnika szyb |
| 16 | 20 | Przełącznik/silnik podnośnika szyby pasażera |
| 17 | 30 | Silnik wycieraczek szyby przedniej, przekaźnik przerywanej wycieraczki szyby przedniej, przełącznik spryskiwacza szyby przedniej |
| 18 | 7,5 | System dźwięku stereo, przekaźnik gniazda zasilania akcesoriów, system blokady |
| 19 | — | Nieużywany |
| 20 | — | Nieużywany |
| 21 | 7,5 | Jednostka sterująca ATTS, przekaźnik bezpieczeństwa ATTS |
| 22 | 10 | 1999-2001: Odbiornik bezkluczykowy |
| 23 | 15 | Jednostka SRS |
| 24 | 10 | Jednostka SRS |
| Przekaźnik | ||
| R1 | Kierunkowskaz/przekaźnik zagrożenia | |
| R2 | Przekaźnik zamykający dach księżycowy | |
| R3 | Przekaźnik silnika dmuchawy | |
| R4 | Przekaźnik okna zasilania | |
| R5 | Przekaźnik otwartego dachu księżycowego | |
| R6 | Przekaźnik odmgławiacza tylnej szyby | |

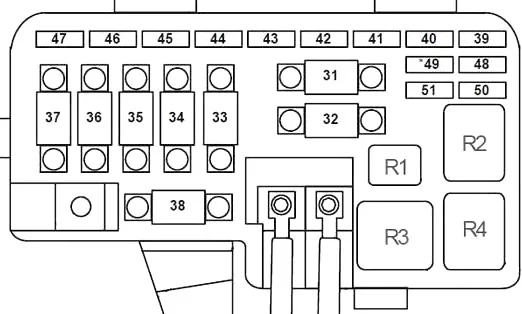

Schemat skrzynki bezpieczników w komorze silnika

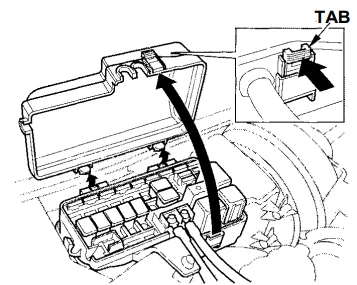

Skrzynka bezpieczników pod maską znajduje się w tylnej części komory silnika po stronie pasażera. Aby go otworzyć, naciśnij zakładkę, jak pokazano.
| Numer | Ampery [A] | Opis |
| 31 | 30 | Przekaźnik silnika pompy ABS |
| 32 | 100 | Rozdział mocy (główny bezpiecznik) |
| 33 | 50 | Przełącznik zapłonu (BAT) |
| 34 | 40 | Odmgławiacz tylnej szyby |
| 35 | 40 | Sterowanie dmuchawą |
| 36 | 50 | Dystrybucja mocy |
| 37 | 40 | Dystrybucja energii, okna elektryczne, dach księżycowy |
| 38 | — | Nieużywany |
| 39 | 10 | Kierunkowskaz/światła ostrzegawcze o zagrożeniu |
| 40 | 20 | Przekaźnik bezpieczeństwa ABS |
| 41 | 15 | Przekaźnik klaksonu, światła hamowania, światło kluczyka zapłonu, system blokady |
| 42 | 20 | Światła postojowe, tylne światła, światła na desce rozdzielczej, światła konsoli |
| 43 | 7,5 | Sterowanie automatyczną skrzynią biegów, Nagłośnienie stereo, System sterowania multipleksem, Zegar, PGM-FI, Dach księżycowy, System immobilizera, System bezpieczeństwa (Kanada) |
| 44 | 10 | Elektryczne zamki do drzwi |
| 45 | 20 | Przekaźnik wentylatora skraplacza, przekaźnik sprzęgła sprężarki klimatyzacji |
| 46 | 15 | 1997-1998: Oświetlenie sufitowe, oświetlenie bagażnika, przekaźnik gniazda zasilania akcesoriów, złącze łącza danych, oświetlenie sufitowe |
| 10 | 1999-2001: Oświetlenie sufitowe, oświetlenie bagażnika, przekaźnik gniazda zasilania akcesoriów, złącze łącza danych, oświetlenie sufitowe, zamki do drzwi zasilania | |
| 47 | 20 | Silnik wentylatora chłodnicy |
| 48 | 7,5 | Jednostka sterująca ABS |
| 49 | — | Nieużywany |
| 50 | 20 | Prawy reflektor, jednostka sterująca światłami do jazdy dziennej (Kanada) |
| 51 | 20 | Lewy reflektor, kontrolka świateł drogowych (USA), jednostka sterująca światłami do jazdy dziennej (Kanada) |
| Przekaźnik | ||
| R1 | Przekaźnik wentylatora chłodnicy | |
| R2 | Przekaźnik silnika pompy ABS | |
| R3 | Przekaźnik reflektorów | |
| R4 | Przekaźnik ściemniacza | |
Wymiana — 4 kroki
~5 min- 1Wyłącz zapłonWyjmij kluczyk, odczekaj 30 sekund.
- 2Otwórz skrzynkę bezpiecznikówLokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
- 3Wyjmij bezpiecznik plastikową pincetąPinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
- 4Włóż nowy o tej samej wartościKażdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
