Honda Integra III (1993-2001) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hondy Integra III z lat: 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001. Honda Integra III to model samochodu sportowego produkowanego przez japońską firmę Honda. Był on dostępny na rynku w latach 1993-2001. Honda Integra III wyróżniał się swoim dynamicznym wyglądem, osiągami […]

05/24/2023
Czas czytania: 6 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hondy Integra III z lat: 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001.

Honda Integra III to model samochodu sportowego produkowanego przez japońską firmę Honda. Był on dostępny na rynku w latach 1993-2001. Honda Integra III wyróżniał się swoim dynamicznym wyglądem, osiągami i zaawansowanymi technologiami.

Model ten oferował różne warianty silnikowe, w tym benzynowe jednostki czterocylindrowe o różnych pojemnościach i mocach. Silniki były dobrze zestrojone, co zapewniało im płynną i mocną jazdę. Honda Integra III była również dostępna w wersji z napędem na przednie koła lub na wszystkie koła, co wpływało na osiągi i charakterystykę jazdy.

Honda Integra III cechował się sportowym zawieszeniem, które zapewniało dobrą stabilność i precyzję prowadzenia. Miał również dobrze wyważony układ kierowniczy, który zapewniał dobrą reakcję na zmiany kierunku i pewne trzymanie się drogi.

Wnętrze Hondy Integry III było zaprojektowane z myślą o sportowej atmosferze. Oficjalna wersja była wyposażona w komfortowe fotele sportowe, a kokpit był dobrze ułożony i ergonomiczny. Wersje wyposażone w wyższe pakiety mogły mieć dodatkowe funkcje, takie jak klimatyzację, system audio i elektrycznie regulowane fotele.

Honda Integra III zdobyła również popularność dzięki swoim zaawansowanym technologiom. Była jednym z pierwszych samochodów, które wprowadziły system VTEC (Variable Valve Timing and Lift Electronic Control), który zapewniał lepsze osiągi przy jednoczesnym zachowaniu ekonomicznej jazdy.

W sumie Honda Integra III była doceniana przez entuzjastów sportowych samochodów za swoje osiągi, precyzję prowadzenia i zaawansowane technologie. Model ten wprowadził wiele innowacyjnych rozwiązań i miał duże znaczenie dla marki Honda.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.



Komora silnika

Główna skrzynka bezpieczników jest zainstalowana obok akumulatora.

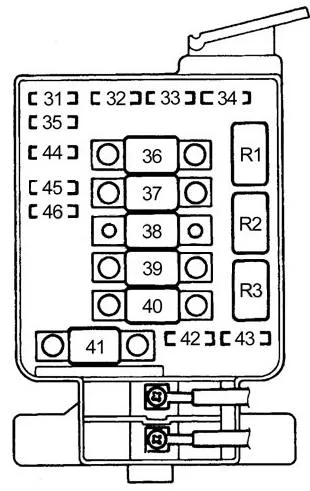

Typ 1

Honda Integra III (1993-2001) - schematy bezpieczników i przekaźników

Opis

Zobacz także:  Honda Prelude V (1997-2001) - schematy bezpieczników i przekaźników
31 15A Przekaźnik główny PGM-FI
32 Moduł sterujący silnika 7,5 A (ECM), zegar, radio stereofoniczne/odtwarzacz kasetowy
33 15A Przekaźnik wentylatora chłodnicy
34 30A Odmgławiacz tylnej szyby
15A Odmgławiacz tylnej szyby
35 20A Silnik wentylatora skraplacza, sprzęgło sprężarki klimatyzacji
36 Dystrybucja zasilania 50 A do bezpieczników nr 1, 3 i 6, elektryczne szyby, opcjonalne złącze „A”
37 Silnik dmuchawy 30A
38
39 Wyłącznik zapłonu 50 A (nietoperz)
40 Kombinowany włącznik światła 40A, bezpiecznik nr 17
41 Dystrybucja zasilania 80 A (główny bezpiecznik)
42 20A Klaksony, światła hamowania, elektromagnes blokady kluczyka
15A Sygnały dźwiękowe, światła hamowania, elektromagnes blokady kluczyka
43 10A Światła kierunkowskazów, przekaźnik kierunkowskazów/niebezpieczeństw
44
45
46
Przekaźnik
R1 Wentylator chłodnicy
R2 Silnik dmuchawy
R3 Odmgławiacz tylnej szyby

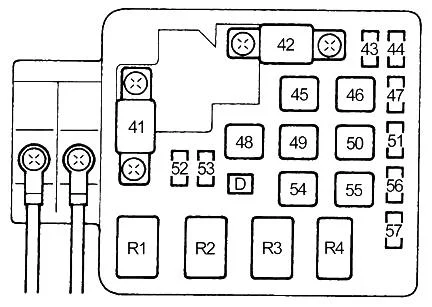

Typ 2

Honda Integra III (1993-2001) - schematy bezpieczników i przekaźników

Opis

41 Bezpiecznik główny 80/100 A
42 40A Stacyjka (BAT)
43 7,5A Oświetlenie wnętrza, gniazdo diagnostyczne
44 20A GX: Przekaźnik modułu sterującego silnika (PGM-FI), moduł sterujący wtryskiwacza (przekaźnik wtryskiwacza)
15A z wyjątkiem GX: Przekaźnik jednostki sterującej silnika (PGM-FI), jednostka sterująca wtryskiwaczy (przekaźnik wtryskiwaczy)
45
46 40A Szyby elektryczne (przekaźnik szyby elektrycznej)
47 7,5A System audio, zegar, sterownik silnika – PCM (VBU), sterownik skrzyni biegów – TCM (’96-’98), panel sterowania ogrzewaniem, antena, sterownik składania lusterek
48 30A Włącznik światła, bezpiecznik: nr 33
49
50 30A Ogrzewana tylna szyba (przekaźnik podgrzewanej tylnej szyby)
51 20A Centralny zamek (’99-’00), centralka systemu dostępu bezkluczykowego (’99-’00), szyberdach
52 15A Klakson, światła stopu
53 10A Przekaźnik zagrożenia, kierunkowskazów i alarmu
54 40A System antykradzieżowy
55 Grzałka 40A (przekaźnik grzałki)
56 20 A Wentylator klimatyzacji (przekaźnik wentylatora klimatyzacji), sprzęgło sprężarki klimatyzacji (przekaźnik sprzęgła sprężarki klimatyzacji)
57 20A Wentylator chłodzący (przekaźnik wentylatora chłodzącego)
Przekaźnik
R1 Wentylator klimatyzacji
R2 Sprzęgło sprężarki klimatyzacji
R3 Wentylator chłodzący
R4 Ogrzewanie



Przedział pasażerski

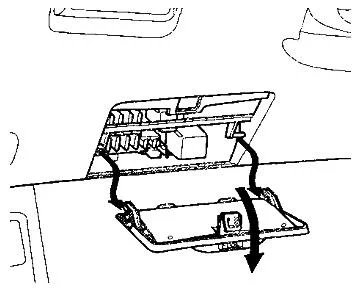

W kabinie główna skrzynka bezpieczników i przekaźników znajduje się na dole tablicy rozdzielczej, po stronie kierowcy.

Aby uzyskać dostęp, zdejmij osłonę ochronną.

Honda Integra III (1993-2001) - schematy bezpieczników i przekaźników

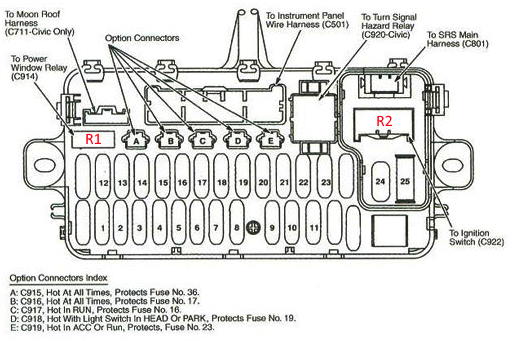

Typ 1

Honda Integra III (1993-2001) - schematy bezpieczników i przekaźników

Opis

1 Silnik szyberdachu 30A
2
3 Zintegrowana jednostka sterująca 7,5 A, oświetlenie kopuły, oświetlenie bagażnika/obszaru ładunkowego, złącze łącza danych (DLC), opcjonalne złącze „A”
4 20A Silnik prawego tylnego podnośnika szyby
5 20A Silnik prawego przedniego podnośnika szyby, jednostka sterująca podnośnikiem szyby
20A Silnik lewego przedniego podnośnika szyby
6 20A Jednostka sterująca zamkiem drzwi
7 20A Silnik lewego tylnego podnośnika szyby, jednostka sterująca podnośnikiem szyby
8 20A Przełącznik/silnik lewego przedniego podnośnika szyby, jednostka sterująca podnośnikiem szyby
20A Silnik prawego przedniego podnośnika szyby
9 10A Prawy reflektor świateł drogowych, rezystor świateł do jazdy dziennej
10 10A Lewy reflektor świateł drogowych, lampka kontrolna świateł drogowych, rezystor świateł do jazdy dziennej
11 10A Pomocniczy przekaźnik światła
12 15A PGM-FI, alternator, tempomat, zespół wskaźników, jednostka wykrywania obciążenia elektrycznego (ELD), czujnik prędkości pojazdu (VSS)
13 Lusterka elektryczne 7,5 A, układ przeciwblokujący, dostarczanie powietrza, przekaźnik silnika dmuchawy, przekaźnik odmgławiacza tylnej szyby, przekaźnik wentylatora chłodnicy, przekaźnik wentylatora skraplacza
14 20A Przekaźniki otwierania/zamykania szyberdachu, silnik spryskiwacza przedniej szyby, silnik spryskiwacza tylnej szyby, zintegrowana jednostka sterująca, silnik wycieraczki przedniej szyby, silnik wycieraczki tylnej szyby, przekaźnik elektrycznego okna
15 Zegar 10A, zespół wskaźników, przełącznik świateł awaryjnych, światła cofania, system blokad, zintegrowana jednostka sterująca, wskaźnik niezatrzaśnięcia dachu (del Sol), elektromagnes blokady zmiany biegów, przełącznik pozycji biegu A/T, wyłącznik główny (del Sol)
16 7,5A Jednostka sterująca światłami do jazdy dziennej, złącze opcji „C”
17 10A Jednostka sterująca światłami do jazdy dziennej, złącze opcji „B”
18 7,5A PGM-FI, zintegrowana jednostka sterująca, moduł sterujący silnika (ECM)
19 10A Światła deski rozdzielczej, sygnał ściemniania, światła postojowe, światła tylne, oświetlenie tablicy rejestracyjnej, światła konsoli, opcjonalne złącze „D”
20
21 10A Prawe światło mijania, włącznik światła pomocniczego (del Sol)
22 10A lewe światło mijania
23 Radio stereofoniczne 15 A/odtwarzacz kasetowy lub CD, zapalniczka, opcjonalne złącze „E”
24 15A PGM-FI, alternator, tempomat, zespół wskaźników, jednostka sterująca SRS, czujnik prędkości pojazdu (VSS)
25
Przekaźnik
R1 Zasilanie okien
R2  Kierunkowskazy, światła awaryjne
Zobacz także:  Honda Capa (1998-2002) - schematy bezpieczników i przekaźników

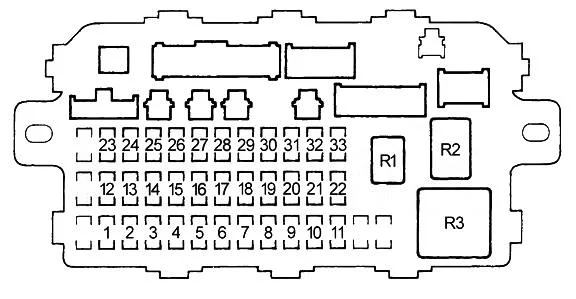

Typ 2

Honda Integra III (1993-2001) - schematy bezpieczników i przekaźników

Opis

1 20A Fotele elektryczne (ruch wzdłużny, regulacja wysokości)
2 20A Fotele sterowane elektrycznie (odchylanie oparcia), podgrzewane siedzenia
3 10A Tylna wycieraczka, system antykradzieżowy
4 10A Prawy reflektor (światło drogowe), światła do jazdy dziennej, jednostka elektroniki nadwozia (ICU)
5 10A Reflektor lewy (światło drogowe), światła do jazdy dziennej
6 System antywłamaniowy
30A Jednostka sterująca spryskiwaczy reflektorów
7 20A Elektrycznie sterowana tylna lewa szyba
8 20A Elektrycznie sterowana tylna prawa szyba
9 15A ’98-’00 (oprócz GX): Cewka zapłonowa
10 20A Okno pasażera z przodu
11 20A Regulator szyby kierowcy
12 Alarm 7,5 A
13 15A Przekaźnik modułu sterującego silnika (PGM-FI), pompa paliwowa, moduł sterujący poduszki powietrznej
14 7,5A System audio (’96-’98), tempomat, centralny zamek (’99-’00), system dostępu bezkluczykowego (’99-’00)
15 Czujnik obciążenia elektrycznego 7,5 A (ELD), zestaw wskaźników, moduł sterujący skrzyni biegów – TCM (CVT z lat 96-98), moduł sterujący silnika (PGM-FI), czujnik prędkości (VSS), moduł sterujący immobilizera
16 7,5A Podgrzewana tylna szyba (’96-’98), ABS, elektrycznie sterowane lusterka (’99-’00)
17 Lusterka elektryczne 7,5 A (lata 96-98), przesłona powietrzna, panel sterowania nagrzewnicą, panel sterowania klimatyzacją, wentylatory, przekaźnik podgrzewanego siedzenia, moduł sterowania składanymi lusterkami
18 7,5 A Światła do jazdy dziennej, jednostka elektroniki nadwozia (ICU)
19 7,5 A Światła cofania, jednostka sterująca blokadą
20 7,5 A Światła do jazdy dziennej, tylne światło przeciwmgielne
21 10A Prawy reflektor (światło mijania)
22 10A Lewy reflektor (światło mijania)
23 10A Jednostka sterująca poduszką powietrzną
24 7,5 A Przekaźnik podnośnika szyb, szyberdach, regulacja zasięgu reflektorów, spryskiwacz reflektorów
25 7,5 A Jednostka elektroniki nadwozia (ICU), blokada wybieraka skrzyni biegów, zestaw wskaźników
26 20A Przednia wycieraczka i spryskiwacz
27 10A ’96-’98: Zapalniczka
15A ’99-’00: Zapalniczka
28 10A ’96-’97: System audio
15A ’98: System audio
10A ’99-’00: System audio
29 7,5 A Tylne światło przeciwmgielne, jednostka elektroniki nadwozia (ICU)
30 7,5 A Oświetlenie deski rozdzielczej
31 7,5 A Przekaźnik jednostki sterującej silnika (PGM-FI), jednostka sterująca silnika (PCM/ECM), jednostka elektroniki nadwozia (ICU)
32 7,5 A Światła postojowe, oświetlenie tablicy rejestracyjnej
33 7,5A Jednostka sterująca blokadą, blokada wybieraka skrzyni biegów, elektromagnes blokady kluczyka, włącznik reflektorów
Przekaźnik
R1 Ogrzewanie tylnej szyby
R2 Elektryczne szyby
R3 Kierunkowskazy / alarmy
