Honda Civic VIII (2008-2009) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Honda Civic VIII z lat: 2008, 2009. Honda Civic VIII, znany również jako Honda Civic Eighth Generation, był produkowany w latach 2005-2011. Ten model przyniósł wiele udoskonaleń i innowacji w porównaniu do poprzednich generacji Hondy Civic. Pod względem designu, Honda Civic VIII charakteryzowała […]

05/23/2023
Czas czytania: 3 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Honda Civic VIII z lat: 2008, 2009.

Honda Civic VIII, znany również jako Honda Civic Eighth Generation, był produkowany w latach 2005-2011. Ten model przyniósł wiele udoskonaleń i innowacji w porównaniu do poprzednich generacji Hondy Civic.

Pod względem designu, Honda Civic VIII charakteryzowała się awangardowym i futurystycznym wyglądem. Wygląd zewnętrzny samochodu cechowały ostre linie, agresywnie stylizowane reflektory i dynamiczne kształty. Był to samochód, który wyróżniał się na drodze i przyciągał uwagę.

Wnętrze Honda Civic VIII było nowoczesne, ergonomiczne i pełne innowacyjnych rozwiązań. Centralnie umieszczony przyrząd zegarowy i konsola środkowa przyciągały wzrok, a wysokiej jakości materiały i wykończenia nadawały mu elegancji. Przestronne siedzenia i inteligentne rozmieszczenie przestrzeni zapewniały wygodę zarówno kierowcy, jak i pasażerom.

Honda Civic VIII była dostępna w różnych wersjach nadwozia, takich jak sedan, hatchback i coupe, oferując różne style i funkcjonalność. Oferowano również różne warianty wyposażenia, które mogły obejmować m.in. klimatyzację, system audio premium, system nawigacji GPS, skórzaną tapicerkę i wiele innych.

Pod maską Honda Civic VIII znajdowały się różne jednostki napędowe, w tym benzynowe i wysokoprężne silniki. Dostępne były również wersje sportowe z większą mocą i lepszymi osiągami. W połączeniu z precyzyjnym układem kierowniczym i dobrze dostrojonym zawieszeniem, Honda Civic VIII zapewniała dynamiczną i przyjemną jazdę.

Zobacz także:  Honda Integra IV (2001-2006) - schematy bezpieczników i przekaźników

Wprowadzono również wiele zaawansowanych technologii i funkcji, takich jak system stabilizacji toru jazdy (VSA), systemy bezpieczeństwa aktywnego i pasywnego, systemy wspomagające jazdę, takie jak kontrola trakcji i system monitorowania ciśnienia w oponach, oraz wiele innych udogodnień, które podnosiły komfort i bezpieczeństwo podróży.

Honda Civic VIII cieszył się popularnością ze względu na swoją niezawodność, oszczędność paliwa i sportowy charakter. Był to samochód, który oferował zaawansowane technologie, dynamiczną jazdę i dobrą jakość wykonania.

Podsumowując, Honda Civic VIII to ósma generacja popularnego kompaktowego samochodu Honda Civic, który wyróżniał się awangardowym designem, nowoczesnym wnętrzem i różnorodnymi wersjami nadwozia.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Honda CR-V I (1995-2001) - schematy bezpieczników i przekaźników



Przedział pasażerski

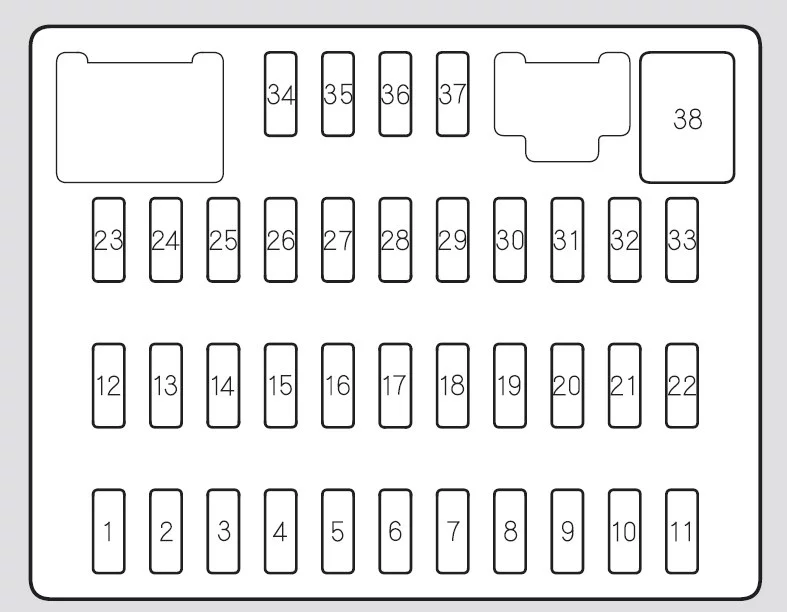

Wewnętrzna skrzynka bezpieczników znajduje się pod kolumną kierownicy.

Honda Civic VIII (2008-2009) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 7,5 A Zasilanie okna
2 15 A Pompa paliwowa
3 10 A Alternator
4 7,5 A ABS/VSA
5 (15A) Podgrzewany fotel (jeśli jest w wyposażeniu)
6 (20A) Przednie światło przeciwmgielne (jeśli jest w wyposażeniu)
7 (7,5 A) TPMS (jeśli jest w wyposażeniu)
8 Nieużywany
9 7,5 A SZWO
10 7,5 A Licznik
11 10 A SRS
12 10 A Prawe światło drogowe
13 10 A Światło drogowe lewego reflektora
14 7,5 A Małe światło (wnętrze)
15 7,5 A Małe światło (zewnętrzne)
16 10 A Prawy reflektor mijania
17 10 A Światła mijania lewego reflektora
18 20 A Główne światła drogowe
19 15 A Małe światła (główne)
20 Nieużywany
21 20 A Główne światła mijania
22 (7,5 A) HAC (jeśli jest w wyposażeniu)
23 (7,5 A) STS (jeśli jest w wyposażeniu)
24 (20A) Szyberdach (jeśli jest w wyposażeniu)
25 20 A Zamek od drzwi
26 20 A Zasilanie okna kierowcy
27 (20A) HAC OP (jeśli jest w wyposażeniu)
28 (15A) Tylne gniazdo akcesoriów (jeśli jest na wyposażeniu)
29 15 A Akcesorium
30 20 A Zasilanie okna pasażera
31 Nieużywany
32 20 A Prawe tylne okno
33 20 A Lewe tylne okno
34 Nieużywany
35 7,5 A Akcesoria do radia
36 10 A HAC
37 7,5 A Światła do jazdy dziennej
38 30 A Przednia wycieraczka

Komora silnika

Zobacz także:  Honda Integra III (1993-2001) - schematy bezpieczników i przekaźników

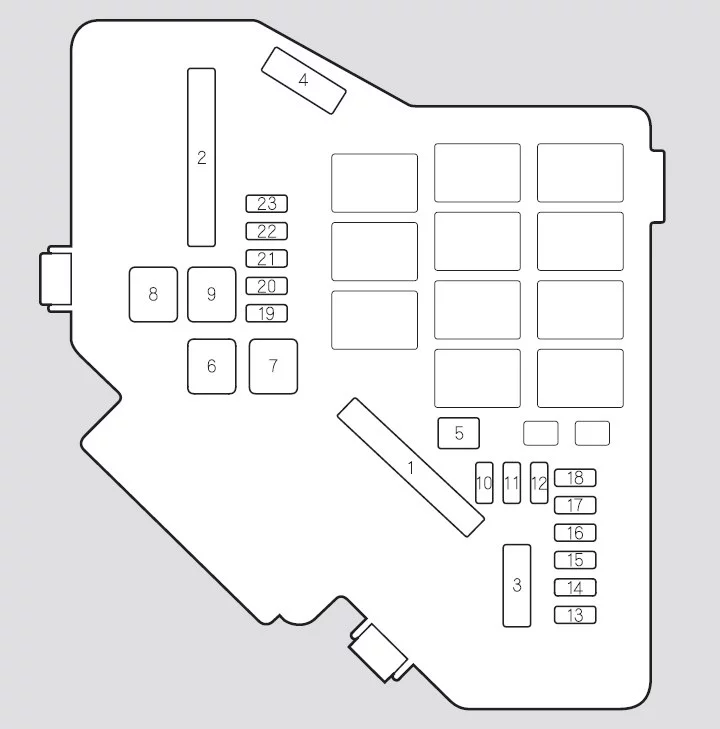

Skrzynka bezpieczników pod maską znajduje się po stronie kierowcy, obok zbiornika płynu hamulcowego.

Honda Civic VIII (2008-2009) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 100 A Główny bezpiecznik
1 (70A) EPS (jeśli jest w wyposażeniu)
2 60 A Opcja główna
2 50 A Główny wyłącznik zapłonu
3 30 A Silnik ABS/VSA
3 30 A ABS/VSA F/S
3 40 A ABS/VSA F/S (w modelach z systemem VSA)
4 50 A Reflektor główny
4 40 A Główne okno zasilania
5 Nieużywany
6 20 A Silnik wentylatora pomocniczego
7 20 A Główny silnik wentylatora (M/T)
7 30 A Główny silnik wentylatora (A/T)
8 30 A Tylny odmgławiacz
9 40 A Dmuchacz
10 10 A Światła awaryjne
11 15 A FI Sub
12 15 A Światła stop i klakson
13 Nieużywany
14 Nieużywany
15 7,5 A Poziom oleju IGPS
16 Nieużywany
17 (15A) Wzmacniacz audio (jeśli jest w wyposażeniu)
18 15 A Cewka IG
19 15 A FI Główny
20 7,5 A Sprzęgło MG
21 15 A DBW
22 7,5 A Wewnętrzne światło
23 10 A Zapasowe
