Skrzynka bezpieczników i przekaźników

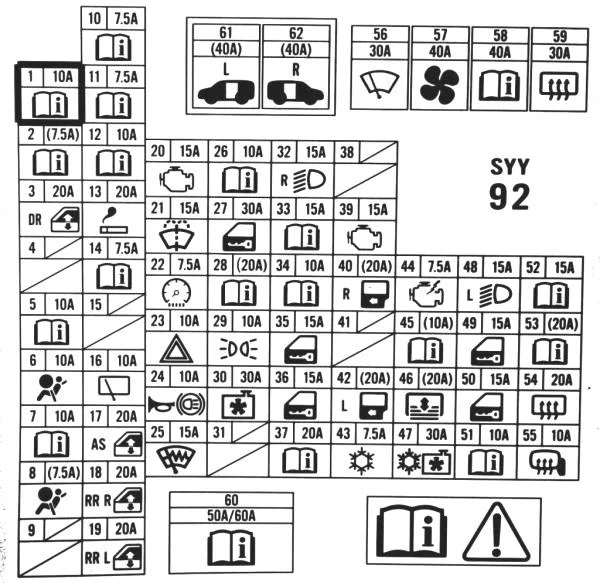

Główny bezpiecznik i skrzynka przekaźników znajdują się w dolnej części tablicy rozdzielczej za osłoną ochronną po stronie kierowcy.
Opis
| 1 | 10A Immobilizer * 1, odbiornik bezkluczykowy * 14, immobilizer / odbiornik bezkluczykowy * 13, inteligentny ECU * 1, ręczny zapłon * 1, światło mapy, oświetlenie wewnętrzne * 17, światło bagażnika, L. Światło wewnętrzne * 16, R Oświetlenie wewnętrzne * 16 , miernik kombinowany, jednostka AVN * 9, tuner TV * 9, L. Sterowanie drzwiami przesuwnymi * 4, P. Sterowanie drzwiami przesuwnymi * 5, R. Sterowanie zamykaniem * 6, Złącze transmisji danych (DLC), MCU |
| 2 | 7,5 A ITP*9 |
| 3 | 20A Główny wyłącznik podnośnika szyby |
| 4 | – |
| 5 | 10A Automatyczna jednostka sterująca poziomowania reflektorów * 7, ręczny przełącznik poziomowania reflektorów * 8, Silnik poziomowania wiązki reflektorów * 8. Silnik poziomowania reflektorów * 8, MICU |
| 6 | Jednostka SRS 10A |
| 7 | 10A ECU PGM-FI |
| 8 | Jednostka SRS 7,5 A, jednostka OPDS * 15 |
| 9 | 7,5A Reflektor ładunku (przez przekaźnik ładunku)*18, Reflektor ładunkowy*18 |
| 10 | Automatyczna jednostka sterująca 7,5A Klimatyzacja, silnik powietrza wewnętrznego/zewnętrznego, przełącznik klimatyzacji*10, podgrzewana szyba tylna/podgrzewane lusterko*11, przełącznik elektrycznego lusterka, przekaźnik sprzęgła sprężarki klimatyzacji, przekaźnik wentylatora skraplacza, przekaźnik wentylatora chłodnicy, Przekaźnik odszraniacza tylnego, przekaźnik silnika wentylatora, opcjonalne sprzęgło |
| 11 | 7,5 A Jednostka sterująca modulatora VSA, czujnik kąta skrętu kierownicy, jednostka sterująca EPS |
| 12 | 10 A PGM-FI ECU (poprzez wyłącznik hamulca)*19, miernik masy powietrza/czujnik temperatury powietrza dolotowego, SOL.V. sterowania przewietrzaniem, czujnik drugiego wyjścia wtórnego, alternator |
| 13 | 20A Gniazdo akcesoriów (zapalniczka) |
| 14 | Elektrozawór blokady 7,5 A, IEC*1, jednostka AVN*9, tuner TV*9, MICU, złącze pomocnicze, jednostka ETC*9 |
| 15 | – |
| 16 | 10A Silnik wycieraczki tylnej |
| 17 | 20A Główny wyłącznik podnośnika szyby, silnik podnośnika szyby |
| 18 | 20A Główny wyłącznik podnośnika szyby, prawy. Silnik tylnego podnośnika szyby |
| 19 | 20A Główny wyłącznik podnośnika szyby, l. Silnik tylnej szyby |
| 20 | Immobilizer 15 A*1, inteligentny ECU*1, ECU PGM-FI, pompa paliwa (przez przekaźnik główny PGM-FI 2), immobilizer/odbiornik systemu bezkluczykowego*13 |
| 21 | 15A MICU |
| 22 | 7,5 A MICU, ELD, licznik kombinowany, elektromagnes blokady zmiany biegów, moduł odbiornika bezkluczykowego*14, sterownik drzwi przesuwnych sterowanych elektrycznie*4, P. sterownik drzwi przesuwnych*5 |
| 23 | 10A Wyłącznik awaryjny, MICU |
| 24 | 10A prawe światło hamowania, lewe światło hamowania, górne światło hamowania, PGM-FI ECU (przez przełącznik hamulca), klakson (przez przekaźnik klaksonu)*3, przekaźnik klaksonu*3, MICU |
| 25 | 15A Ogrzewanie przedniej szyby * Przełącznik 12 / VSA OFF (przez przekaźnik gorącego drutu przedniej szyby), przekaźnik gorącego drutu przedniej szyby |
| 26 | 10A czujnik LAF (przez przekaźnik czujnika LAF), przekaźnik czujnika LAF |
| 27 | 30A MICU |
| 28 | 20A MICU |
| 29 | 10A MICU |
| 30 | 30A Silnik wentylatora chłodnicy (przez przekaźnik wentylatora chłodnicy) |
| 31 | – |
| 32 | 10A Reflektor prawy światła mijania * 8 |
| 15A Prawy reflektor wyładowczy* 7 | |
| 33 | 15A Cewka zapłonowa nr 1, cewka zapłonowa nr 2, cewka zapłonowa nr 3, cewka zapłonowa nr 4, przekaźnik cewki zapłonowej |
| 34 | 10A Reflektor lewy (światła mijania) * 8 |
| 10A Lewy reflektor wyładowczy * 7 | |
| 35 | 15A Siłownik zamka drzwi pomocniczych, siłownik zamka drzwi przesuwnych lewych, siłownik zamka korka wlewu paliwa |
| 36 | 15A Siłownik zamka drzwi kierowcy, Siłownik zamka drzwi przesuwnych prawych, Siłownik zamka tylnej klapy * 2 |
| 37 | Jednostka sterująca modulatora VSA 20A |
| 38 | – |
| 39 | 15A Czujnik korby, czujnik TDC, wtryskiwacz paliwa nr 1, wtryskiwacz paliwa nr 2, wtryskiwacz paliwa nr 3, wtryskiwacz paliwa nr 4, PGM-FI ECU, główny przekaźnik PGM-FI 1, główny przekaźnik PGM-FI 2 (POMPA PALIWA), przekaźnik DBW |
| 40 | 20A Sterowanie drzwiami przesuwnymi prawymi* 5, R. Sterowanie bliżej * 6 |
| 41 | – |
| 42 | 20A Sterownik drzwi przesuwnych lewych* 4 |
| 43 | 7,5 A Sprzęgło sprężarki (przez przekaźnik sprzęgła sprężarki układu klimatyzacji) |
| 44 | 10A Przekaźnik wyłączania rozrusznika (ST CUT) |
| 45 | 10A Siłownik zwalniający klapę tylną (przez przekaźnik otwarcia bagażnika) * 1, przekaźnik otwarcia bagażnika * 1 |
| 46 | Jednostka silnikowa Skyroof (szyberdach) 20A * 16 |
| 47 | 30A Silnik wentylatora skraplacza (przez przekaźnik silnika wentylatora skraplacza) |
| 48 | 10A Reflektor lewy (światła drogowe) * 8 |
| 15A Reflektor wyładowczy lewy* 7 | |
| 49 | 15A Siłownik zamka drzwi pomocniczych, siłownik zamka drzwi przesuwnych lewych, siłownik zamka korka wlewu paliwa |
| 50 | 15A Siłownik zamka drzwi kierowcy, Siłownik zamka drzwi przesuwnych prawych, Siłownik zamka tylnej klapy * 2 |
| 51 | 10A Reflektor prawy (światła drogowe) * 8 |
| 10A R. Maska COMP * 7 | |
| 52 | 15A PGM-FI ECU (przez przekaźnik DBW) |
| 53 | – |
| 54 | 20A Nagrzewnica tylna |
| 55 | 10A Podgrzewacz lusterka prawego* 11, Podgrzewacz lusterka lewego* 11 |
| 56 | 30A MICU |
| 57 | 40A Silnik wentylatora (przez przekaźnik silnika wentylatora) |
| 58 | Jednostka sterująca modulatora VSA 40A |
| 59 | 30A Skrzynka bezpieczników nr 54, nr 55, bezpiecznik tylnego odmrażacza (przez przekaźnik tylnego odszraniacza) |
| 60 | 50A Wyłącznik zapłonu |
| Uchwyt bezpiecznika 60A |
*1: Samochód z systemem Honda Smart Key
*2: Samochód bez systemu Honda Smart Key
* 3: Samochody z alarmem antywłamaniowym
* 4: Lewe przesuwane drzwi
*5: Pojazdy z przesuwanymi drzwiami po obu stronach
*6 : Samochody wyposażone w L. Elektrycznie sterowane drzwi przesuwne i samozamykacz
* 7: Wyłapany reflektor wyposażony w samochód
* 8: Samochód bez reflektorów
* 9: Wyposażony w NAV.
* 10: Samochód bez klimatyzacji
* 11: Samochód z podgrzewanymi lusterkami
* 12: Samochody wyposażone w przednią szybę z gorącym drutem
* 13: Samochód bez systemu Honda Smart Key i z immobilizerem
* 14: Samochód bez systemu Honda Smart Key i bez immobilizera
* 15: Samochody z bocznymi poduszkami powietrznymi
* 16: Samochody wyposażone w Skyroof
* 17: Samochody bez Skyroof *
18: Pojazdy z reflektorami ciężarówek
* 19: Samochód z tempomatem
Przekaźnik
Skrzynka bezpieczników zasilania

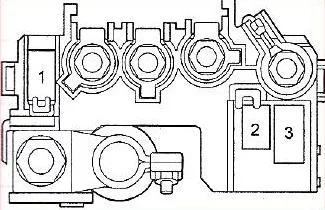

Na dodatnim zacisku akumulatora znajduje się jeszcze jeden blok z bezpiecznikami dużej mocy.
Opis
