Honda StepWGN (2015-2021) – schematy bezpieczników i przekaźników
Rocznik 2015-2021
Zaktualizowano 17.01.2025
Spis treści
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hondy StepWGN z lat: 2015, 2016, 2017, 2018, 2019, 2020, 2021.
Sprawdzanie oraz wymiana bezpieczników Honda StepWGN (2015-2021)
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika w Honda StepWGN (2015-2021)!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

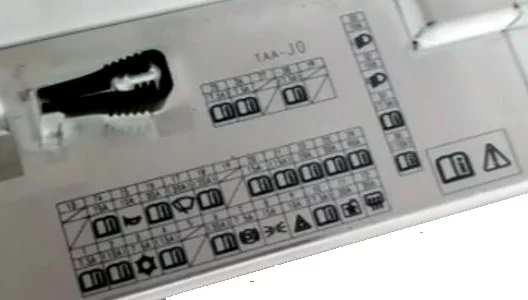

Przedział pasażerski Honda StepWGN (2015-2021)

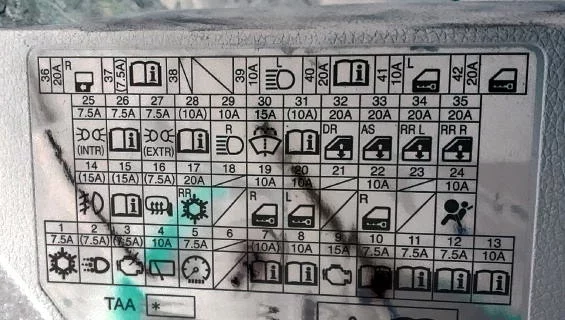

Skrzynka bezpieczników po stronie kierowcy
Skrzynka bezpieczników znajduje się na dole tablicy rozdzielczej, po stronie kierowcy.
Opis
| 1 | Klimatyzator 7,5A |
| 2 | 7,5 A Światło pomocnicze |
| 3 | 7,5A STS |
| 4 | 10A Tylna wycieraczka |
| 5 | Deska rozdzielcza 7,5 A |
| 6 | Napęd 7,5 A |
| 7 | Opcja 10A |
| 8 | 10A Elektrozawór skrzyni biegów (zawór elektromagnetyczny) |
| 9 | 15A Pompa paliwa |
| 10 | 7,5 A VSA/ABS |
| 11 | 7,5 A elektryczne szyby |
| 12 | Automatyczny rozrusznik 7,5 A |
| 13 | Generator 10A |
| 14 | 10A Światła przeciwmgielne |
| 15 | 15A Drzwi boczne |
| 16 | 7,5 A Podgrzewane lusterka |
| 17 | 20A Klimatyzacja z tyłu |
| 18 | Opcja 10A |
| 19 | 10A Prawe drzwi |
| 20 | 10A Lewe drzwi |
| 21 | — |
| 22 | 10A Zamek prawych drzwi |
| 23 | — |
| 24 | 10A Poduszki powietrzne SRS |
| 25 | 7,5 A Oświetlenie wewnętrzne |
| 26 | Zamek mechaniczny ACC z kluczykiem 7,5 A |
| 27 | 7,5 A Światła postojowe |
| 28 | 10A Kierunkowskaz |
| 29 | 10A Prawe światło drogowe |
| 30 | Silnik spryskiwacza 15A |
| 31 | System inteligentnego klucza 10A (bezkluczykowy dostęp) |
| 32 | 20A Regulator szyby kierowcy |
| 33 | 20A Podnośnik szyby pasażera |
| 34 | 20A Podnośnik szyby tylnej lewej |
| 35 | 20А Podnośnik szyby tylnej prawej |
| 36 | 20A Samozamykacz |
| 37 | 7,5 A AC+ |
| 38 | — |
| 39 | 10A Lewe światło drogowe |
| 40 | Gniazdo 20A (zapalniczka) |
| 41 | 10A Zamykanie lewych drzwi |
| 42 | 20A Zamek drzwi |
Skrzynka bezpieczników po stronie pasażera
Za schowkiem na rękawiczki, po stronie pasażera, znajduje się kolejna skrzynka bezpieczników.
Opis
| 1 | – |
| 30A Lewe drzwi przesuwne | |
| 40A Główna skrzynka bezpieczników | |
| Zapłon 30/50A | |
| 30A Jednostka AWD w czasie rzeczywistym | |
| 60A Skrzynka bezpieczników 2 | |
| 2 | 30A Zapłon 2 |
| 30A Prawe drzwi przesuwne | |
| 40A Silnik ogrzewania | |
| Przetwornica DCDC 30A 2 | |
| Przetwornica DCDC 30A 1 | |
| 30A Światła drogowe | |
| 3 | 40A Fotel podnoszony (opcja) |
| 4 | 30/40A Fotel podnoszony (opcja) |
| 5 | |
| 6 | Opcja 7,5A |
| 7 | 20A Gniazdo / akcesoria 3. rząd |
| 8 | Lusterko automatyczne 7,5 A |
| 9 | 20A Ogrzewanie siedzenia |
| 10A Silnik fotela (opcja) | |
| 10 | 15A Ogrzewana przednia szyba |
| 11 | 20A Samozamykacz lewych drzwi |
| 12 | 7,5 A VSA/ABS |
| 13 | 7,5 A MICU |
| 14 | 20A Ogrzewana tylna szyba |
| 15 | 10A Ogrzewanie drzwi |
| a | – |
| b | Prędkościomierz 7,5 A |
| c | 7,5 A AC 2 |
| d | Tylne światło 7,5 A |
| e | 10A EOP |
| f | 15A VSA/MICU |
| g | 10A Dźwięk |
Komora silnika Honda StepWGN (2015-2021)
Skrzynka bezpieczników i przekaźników
Montowana z lewej strony, również zamykana osłoną ochronną.
Opis
| 1 | 7,5A Zarezerwowane |
| 2 | 10A PGM-FI (VBU) |
| 3 | 7,5A Sprzęgło klimatyzatora |
| 4 | 15A TCU |
| 5 | – |
| 6 | Automatyczny rozrusznik 30A |
| 7 | 7,5 A Sygnały zatrzymania |
| 8 | 15A Światła boczne |
| 9 | 10A Alarm |
| 10 | Czujnik akumulatora 7,5 A |
| 11 | 30A Wentylator chłodzący |
| 12 | 30A Ogrzewana tylna szyba |
| 13 | 7,5 A Światła przeciwmgielne |
| 14 | 15A Cewka zapłonowa |
| 15 | 10A Klakson |
| 16 | 30A Światła mijania |
| 17 | Wycieraczki 30A |
| 18 | 20A Pompa spryskiwacza |
| 19 | – |
| 20 | 20A PGM-FI |
| 21 | 15A Napęd |
| 22 | 20A ABS/VSA FSR |
| 23 | Wentylator 30A |
| 24 | 40A ABS/VSA |
| 25 | Automatyczny rozrusznik 7,5 A |
| 26 | Napęd 7,5 A |
| 27 | – |
| 28 | Pompa paliwowa 7,5 A |
| 29 | – |
| 30 | 10A LAF |
| 31 | 7,5 A PGM-FI |
| 32 | 10A Prawe światło mijania |
| 33 | 10A Lewe światło mijania |

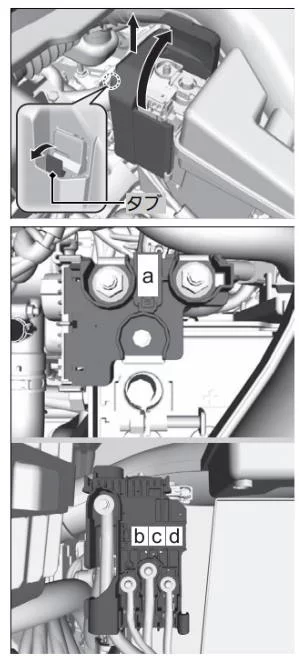

Skrzynka bezpieczników zasilania
Na dodatnim zacisku akumulatora znajduje się blok bezpieczników dużej mocy.
Opis
- a – 125 A Alternator / akumulator
- b – Silnik 70A
- c – Wentylator 80 A
- d – 70 A Elektryczne wspomaganie kierownicy
Wymiana — 4 kroki
~5 min- 1Wyłącz zapłonWyjmij kluczyk, odczekaj 30 sekund.
- 2Otwórz skrzynkę bezpiecznikówLokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
- 3Wyjmij bezpiecznik plastikową pincetąPinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
- 4Włóż nowy o tej samej wartościKażdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
