Honda Crosstour (2011-2015) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hondy Crosstour z lat: 2011, 2012, 2013, 2014, 2015. Honda Crosstour, znany również jako Honda Accord Crosstour, to samochód typu crossover produkowany przez japońską firmę Honda. Model ten został wprowadzony na rynek w 2010 roku jako rozszerzenie linii Accord o bardziej awanturniczy i […]

05/23/2023
Czas czytania: 8 minut
Honda Crosstour (2011-2015) - schematy bezpieczników i przekaźników
Wojciech
Wojciech

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hondy Crosstour z lat: 2011, 2012, 2013, 2014, 2015.

Honda Crosstour, znany również jako Honda Accord Crosstour, to samochód typu crossover produkowany przez japońską firmę Honda. Model ten został wprowadzony na rynek w 2010 roku jako rozszerzenie linii Accord o bardziej awanturniczy i wszechstronny pojazd.

Honda Crosstour cechuje się charakterystycznym wyglądem, który łączy cechy samochodu osobowego z cechami SUV-a. Posiada podniesioną pozycję siedzenia, większą przestrzeń w kabinie i większy bagażnik w porównaniu do tradycyjnego sedana. To sprawia, że jest to idealna opcja dla osób szukających większej funkcjonalności i elastyczności w codziennej jeździe.

Wnętrze Honda Crosstour oferuje komfortowe siedzenia, wysoką jakość materiałów i nowoczesne technologie. Samochód jest dobrze wyposażony w systemy multimedialne, klimatyzację, systemy bezpieczeństwa i wiele innych funkcji, które podnoszą komfort i wygodę jazdy.

Pod względem napędu, Honda Crosstour oferuje różne opcje silnikowe, w tym benzynowe jednostki o różnych pojemnościach. Dostępne są zarówno wersje z przednim napędem, jak i z napędem na cztery koła, co pozwala na wybór odpowiedniego napędu w zależności od preferencji i warunków drogowych.

Honda Crosstour jest również wyposażona w różne systemy bezpieczeństwa, takie jak ABS, ESP, systemy kontroli trakcji i systemy wspomagające jazdę. To zapewnia dodatkowe poczucie bezpieczeństwa i stabilności na drodze.

Podsumowując, Honda Crosstour to crossover, który łączy cechy samochodu osobowego z cechami SUV-a, oferując większą funkcjonalność, przestronność i elastyczność. Jest to idealna opcja dla osób poszukujących kombinacji stylowego wyglądu, komfortu jazdy i większej przestrzeni, zarówno dla pasażerów, jak i bagażu.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

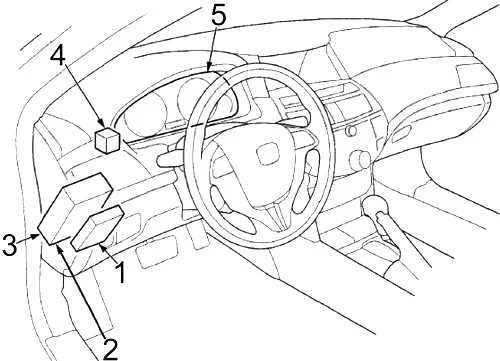

Przedział pasażerski

Honda Crosstour (2011-2015) - schematy bezpieczników i przekaźników

  1. Jednostka sterująca HandsFreeLink
  2. Skrzynka bezpieczników nr 1
  3. Zintegrowana jednostka sterująca multipleksu kierowcy (MICU)
  4. Skrzynka przyłączeniowa kierowcy
  5. Moduł kontroli wskaźnika

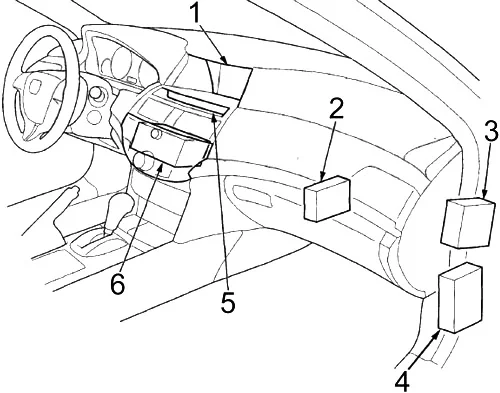

Honda Crosstour (2011-2015) - schematy bezpieczników i przekaźników

  1. Wyświetlacz nawigacyjny
  2. Klimatyzator (z systemem nawigacji)
  3. Wzmacniacz dźwięku
  4. Skrzynka bezpieczników nr 2 / Zintegrowana jednostka sterująca Multiplex pasażera (MICU)
  5. Dodatkowy wyświetlacz audio/HVAC (z systemem nawigacji)
    Jednostka klimatyzacji (bez systemu nawigacji)
  6. Jednostka audio

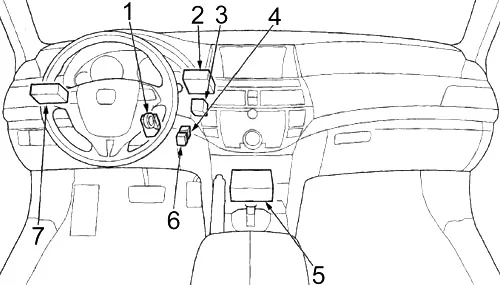

Honda Crosstour (2011-2015) - schematy bezpieczników i przekaźników

  1. Immobilizer – bezkluczykowa jednostka sterująca
  2. Jednostka sterująca systemu monitorowania ciśnienia w oponach (TPMS)
  3. Centralna skrzynka przyłączeniowa
  4. Przekaźnik gniazda zasilania akcesoriów w przestrzeni ładunkowej
  5. Jednostka dodatkowego systemu przytrzymującego (SRS)
  6. Przekaźnik gniazda zasilania akcesoriów konsoli
  7. Jednostka sterująca mocowania silnika

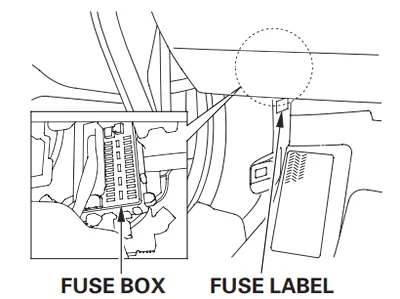

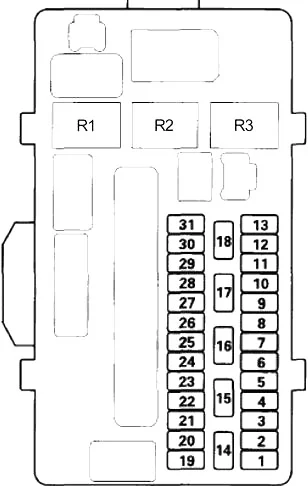

Skrzynka bezpieczników w przedziale pasażerskim 1

Znajduje się pod deską rozdzielczą. Lokalizacje bezpieczników są pokazane na etykiecie pod deską rozdzielczą.

Honda Crosstour (2011-2015) - schematy bezpieczników i przekaźników

Honda Crosstour (2011-2015) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1  –
2 7,5 Jednostka sterująca fotelem elektrycznym (z systemem pamięci pozycji kierowcy (DPMS ) )
3 15 Przekaźnik silnika spryskiwacza tylnej szyby, przekaźnik silnika spryskiwacza szyby przedniej, silnik spryskiwacza szyby przedniej/tylnej (przekaźniki silnika spryskiwacza)
4 7,5 Silnik wycieraczki tylnej szyby (przekaźnik silnika wycieraczki tylnej szyby), przekaźnik silnika wycieraczki przedniej szyby
5 7,5 Automatyczne przyciemnianie lusterka wewnętrznego, Rela Rela, Zintegrowana Jednostka Sterująca Multiplex Kierowcy (MICU), Światło Zapasowe, Kompas Elektryczny, Moduł Sterujący Wskaźnikami, Jednostka Nawigacyjna, Zintegrowana Jednostka Sterująca Multiplex Pasażera (MICU), Elektromagnes blokady zmiany biegów, System monitorowania ciśnienia w oponach (TPMS) Jednostka sterująca
6 7,5 Modulator-moduł VSA, czujnik przyspieszenia prędkości odchylenia
7 15 Przekaźnik sterujący aktywnego sterowania mocowaniem silnika (ACM), alternator, przełącznik położenia pedału hamulca, moduł sterujący układu napędowego – PCM (VBSOL), elektryczny czujnik obciążenia (ELD), jednostka sterująca mocowania silnika, zawór odpowietrzający pochłaniacza par paliwa (EVAP)
8 7,5 3.5L (J35Z): Moduł sterowania układem napędowym – PCM (STS – Sygnał rozrusznika)
9 20 Moduł sterujący układu napędowego – PCM (IG1), pompa paliwa (przekaźnik główny PGM-FI nr 2), jednostka sterująca bezkluczykowa immobilizera
10 10 Moduł sterujący układu napędowego – PCM (VBSOL2)
11 10 Jednostka dodatkowego systemu przytrzymującego (SRS)
12 7,5 Wskaźnik odcięcia poduszki powietrznej przedniego pasażera, moduł systemu wykrywania pasażerów (ODS), moduł dodatkowego systemu bezpieczeństwa (SRS)
13  –
14 10 3.5L (J35Z): Jednostka sterująca mocowania silnika (przekaźnik sterujący aktywnego sterowania mocowaniem silnika (ACM))
15 7,5 Światła do jazdy dziennej (DRL), zintegrowana jednostka sterująca Multiplex kierowcy (MICU)
16 7,5 Przekaźnik sprzęgła sprężarki klimatyzacji, przekaźnik wentylatora skraplacza klimatyzacji (3,5 l), wyświetlacz audio-HVAC, podwyświetlacz audio-HVAC, przekaźnik silnika dmuchawy, jednostka sterująca klimatyzacją, jednostka sterująca multipleksem drzwi, przełącznik klimatyzacji kierowcy, fotel kierowcy Przełącznik ogrzewania, przekaźnik sterowania wentylatorem, przełącznik ogrzewania przedniego siedzenia pasażera, wyświetlacz nawigacyjny, przełącznik klimatyzacji dla pasażera, przełącznik zasilania lusterek, przekaźnik odmgławiacza tylnej szyby, jednostka sterująca HVAC (2,4 l), lusterko wsteczne z wyświetlaczem kamery cofania, przekaźnik wentylatora chłodnicy ( 2,4 l)
17 7,5 Zintegrowana jednostka sterująca Multiplex kierowcy (MICU) (blokada kluczyka ACC)
18 7,5 Moduł audio, wyświetlacz Audio-HVAC, wyświetlacz pomocniczy Audio-HVAC, przekaźnik gniazda zasilania akcesoriów w przestrzeni bagażowej, przekaźnik gniazda zasilania akcesoriów konsoli, przekaźnik gniazda zasilania akcesoriów przednich, przedni mikrofon HFLANC/aktywny dźwięk sterujący, przedni HFL-Nawigacja-ANC/aktywny Mikrofon kontroli dźwięku, jednostka sterująca HandsFreeLink, pokrętło interfejsu, cewka blokady klucza, wyświetlacz nawigacyjny, jednostka nawigacyjna, jednostka sterująca fotelem elektrycznym
19 20 Elektryczny silnik opuszczania przedniego fotela kierowcy, silnik przesuwania fotela kierowcy, przełącznik regulacji fotela kierowcy, jednostka sterująca fotela elektrycznego
20 20 Jednostka sterująca/silnik dachu księżycowego
21 20 Elektryczny silnik opuszczania fotela kierowcy, przełącznik regulacji fotela kierowcy, silnik pochylania fotela kierowcy
22 20 Silnik lewego tylnego okna zasilania, przełącznik lewego tylnego okna zasilania, przekaźnik okna zasilania
23 15 Przednie gniazdo zasilania akcesoriów (przekaźnik gniazda zasilania akcesoriów)
24 20 Jednostka sterująca multipleksem drzwiowym
25 10 Siłownik zamka drzwi kierowcy, siłownik zamka do napełniania paliwa, siłownik zamka lewych tylnych drzwi, przekaźniki zamka elektrycznego, siłownik zwalniania klapy tylnej, przekaźnik siłownika zwalniania klapy tylnej
26 10 Lewe światło przeciwmgielne, zintegrowana jednostka sterująca multipleksu kierowcy (MICU), przekaźnik światła przeciwmgielnego
27 10 Lewe przednie światło postojowe, lewe przednie światło obrysowe boczne, lewe światło tylne, oświetlenie tablicy rejestracyjnej, prawe światło tylne, przekaźnik świateł tylnych, zintegrowana jednostka sterująca Multiplex kierowcy (MICU)
28 10 Światło drogowe lewego reflektora
29 7,5 Jednostka sterująca systemu monitorowania ciśnienia w oponach (TPMS)
30 15 Światła mijania lewego reflektora
31 7,5  –
Przekaźnik
R1 PGM-FI Główny nr 2 (Pompa Paliwa)
R2 Gniazdo zasilania akcesoriów przednich
R3 Starter Cut nr 1, rozrusznik

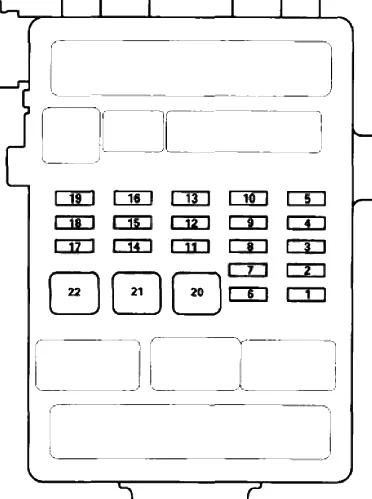

Skrzynka bezpieczników w przedziale pasażerskim nr 2

Znajduje się na dolnym panelu bocznym. Zdejmij pokrywę, aby otworzyć. Lokalizacje bezpieczników są pokazane na pokrywie skrzynki bezpieczników.

Honda Crosstour (2011-2015) - schematy bezpieczników i przekaźników

Honda Crosstour (2011-2015) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 10 Prawe światło drogowe
2 10 Prawe przednie światło postojowe, prawe przednie światło obrysowe boczne, przekaźnik świateł tylnych, bezpiecznik (skrzynka bezpieczników №2) №6, zintegrowany moduł sterowania multipleksem pasażera (MICU)
3 10 Prawe światło przeciwmgielne, przekaźnik świateł przeciwmgielnych, zintegrowany moduł sterowania multipleksem pasażera (MICU)
4 15 Prawy reflektor mijania
5  –
6 7,5 Oświetlenie panelu wskaźnika pozycji biegu A/T, oświetlenie otoczenia, kontrolka wyświetlacza audio-HVAC, kontrolka podwyświetlacza audio-HVAC, kontrolka klimatyzacji, kontrolka włącznika ogrzewania fotela kierowcy, włącznik klimatyzacji kierowcy, kontrolka włącznika ogrzewania przedniego fotela pasażera, rękawica Światło skrzyni, przełącznik systemu ostrzegania o zagrożeniach/lampka kontrolna odcięcia poduszki powietrznej pasażera, jednostka HomeLink, lampka przełącznika na dachu księżycowym, wyświetlacz nawigacyjny, jednostka nawigacyjna, przełącznik klimatyzacji dla pasażera, lampki przełącznika na kierownicy, lampka przełącznika VSA OFF
7  –
8 20 Silnik pochylania fotela przedniego pasażera, przełącznik regulacji fotela przedniego pasażera
9 20 Silnik przesuwu fotela przedniego pasażera, przełącznik regulacji fotela przedniego pasażera
10 10 Siłownik zamka drzwi przednich pasażera, przekaźniki zamka drzwi zasilania, siłownik zamka prawych tylnych drzwi
11 20 Silnik prawego tylnego okna zasilania, przełącznik prawego tylnego okna zasilania
12 15 Gniazdo zasilania akcesoriów konsoli (przekaźnik gniazda zasilania akcesoriów konsoli)
13 20 Przełącznik szyby przedniego pasażera
14  –
15 20 Wzmacniacz dźwięku
16 15 Gniazdo zasilania akcesoriów przestrzeni ładunkowej (przekaźnik gniazda zasilania akcesoriów przestrzeni ładunkowej)
17  –
18 10 Silnik podparcia lędźwiowego kierowcy, przełącznik podparcia lędźwiowego kierowcy
19 15 Ogrzewanie siedzenia kierowcy, przekaźniki ogrzewania siedzenia, ogrzewanie przedniego siedzenia pasażera
20  –
21  –
22  –
Zobacz także:  Honda Civic III (1984-1987) - schematy bezpieczników i przekaźników

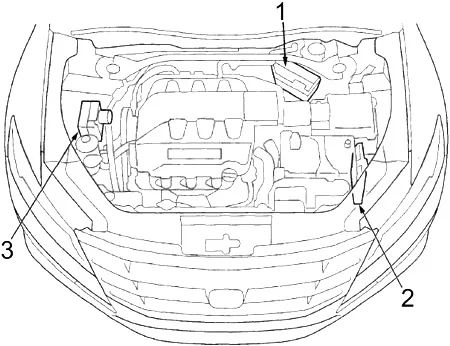

Komora silnika

Honda Crosstour (2011-2015) - schematy bezpieczników i przekaźników

  1. Skrzynka bezpiecznikowa
  2. Moduł sterujący układu napędowego (PCM)
  3. Jednostka sterująca modulatora SA

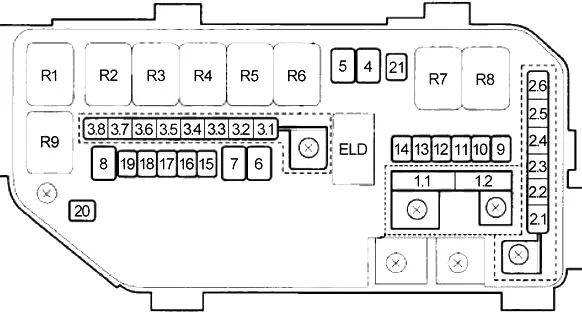

Schemat skrzynki bezpieczników w komorze silnika

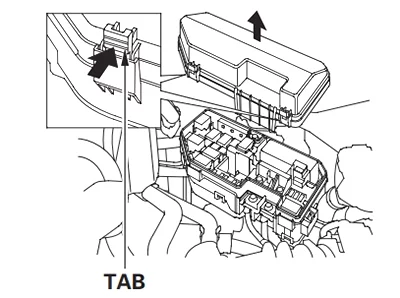

Znajduje się w pobliżu zbiornika płynu hamulcowego. Naciśnij zakładki, aby otworzyć pudełko.

Honda Crosstour (2011-2015) - schematy bezpieczników i przekaźników

Honda Crosstour (2011-2015) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1,1 120 3.5L (J35Z): Akumulator, zasilacz
100 2,4 l (K24A): Akumulator, zasilacz
1.2 40 Bezpiecznik (skrzynka bezpieczników w przedziale pasażerskim nr 2): nr 8, 9, 10, 11, 12, 13
2,1 70  –
2,2 40 Modulator VSA-jednostka sterująca
2,3 30 Modulator VSA-jednostka sterująca
2,4 40 Bezpiecznik (skrzynka bezpieczników w przedziale pasażerskim nr 2): nr 15, 16, 17, 18, 19
2,5 30 Silnik spryskiwacza reflektorów, przekaźnik spryskiwacza reflektorów
2,6  –
3.1 50 Stacyjka
3.2 40  –
3,3 30 Bezpiecznik (skrzynka bezpieczników w przedziale pasażerskim nr 2): nr 1, 2, 3, 4
3.4 60 Bezpiecznik (skrzynka bezpieczników w przedziale pasażerskim nr 1): nr 14, 19, 20, 21, 22, 23, 24, 25
3,5 30 Bezpiecznik (skrzynka bezpieczników w przedziale pasażerskim nr 1): nr 26, 27, 28, 29, 30
3,6 30 Silnik wentylatora chłodnicy, przekaźnik wentylatora chłodnicy
3,7 30 Silnik wycieraczki przedniej szyby, przekaźnik silnika wycieraczki przedniej szyby, przekaźnik przerywany silnika wycieraczki przedniej szyby, przekaźnik wysokiego/niskiego poziomu wycieraczek przedniej szyby
3,8 30 3.5L (J35Z): Silnik wentylatora skraplacza klimatyzacji, przekaźnik wentylatora skraplacza klimatyzacji
4 75 Przekaźnik wentylatora chłodnicy
5 40 Przekaźnik odmgławiacza tylnego okna, odmgławiacz dolnego tylnego okna, skraplacz redukcji szumów, odmgławiacz górnego tylnego okna
6 20 2.4L (K24A): Przekaźnik wentylatora skraplacza klimatyzacji
7 15 Przełącznik ostrzegawczy, zintegrowana jednostka sterująca Multiplex kierowcy (MICU)
8 20 Przełącznik lampy stopu, przełącznik położenia pedału hamulca, moduł sterujący układu napędowego – PCM, światło stopu o dużej wysokości, przekaźnik klaksonu, złącze oświetlenia przyczepy
9  –
10  –
11 15 Przekaźnik cewki zapłonowej, cewki zapłonowe
12 15 Podprzekaźnik PGM-FI, zawór odpowietrzający pochłaniacza par paliwa (EVAP), czujnik stosunku powietrza do paliwa z przodu (A/F), przedni wtórny podgrzewany czujnik tlenu (HO2S) (bank 1, czujnik 2), stosunek paliwa z tyłu do powietrza (A/ F) Czujnik (bank 2, czujnik 1), tylny wtórny podgrzewany czujnik tlenu (HO2S) (bank 2, czujnik 2), bezpiecznik nr 4
13  –
14  –
15 10 moduł audio, moduł wyświetlacza AUDIO-HVAC, moduł dodatkowy AUDIO-HVAC, oświetlenie cofania, złącze łącza danych (DLC), moduł sterowania multipleksem w drzwiach, oświetlenie zewnętrzne w drzwiach kierowcy, zintegrowany moduł sterowania multipleksem kierowcy (MICU), przedni moduł HFLANC/aktywny Mikrofon kontroli dźwięku, przedni mikrofon HFL-Nawigacja-ANC/aktywna kontrola dźwięku, lampka sufitowa w drzwiach pasażera z przodu, moduł kontroli wskaźników, jednostka sterująca HandsFreeLink, jednostka sterująca bezkluczykowa immobilizera, jednostka wyświetlacza nawigacyjnego, jednostka nawigacyjna, zintegrowana jednostka sterująca multipleksu pasażera (MICU) ), jednostka sterująca elektrycznie sterowanym lusterkiem, jednostka sterująca elektrycznie regulowanego fotela
16 7,5 Światło sufitowe, światło lusterka kosmetycznego kierowcy, jednostka HomeLink, światło kluczyka zapłonu, indywidualne światło mapy, lewe światło obszaru ładunku. Światło lusterka kosmetycznego pasażera, światło prawego obszaru ładunkowego
17 15 Przekaźnik główny PGM-FI nr 1, czujnik położenia wału korbowego (CKP), czujnik położenia wałka rozrządu (CMP), przekaźnik sterujący elektronicznego systemu sterowania przepustnicą (ETCS), wtryskiwacze, czujnik masowego przepływu powietrza (MAF), moduł sterujący układu napędowego – PCM (IGP), Przekaźnik główny PGM-FI nr 2
18 15 Przekaźnik sterujący elektronicznego systemu sterowania przepustnicą (ETCS)
19 75 3.5L (J35Z): Moduł sterujący układu napędowego – PCM (VBUM)
20 40 3.5L (J35Z): Silnik dmuchawy, przekaźnik silnika dmuchawy
40 2,4L (K24A): Sprzęgło sprężarki klimatyzacji, przekaźnik sprzęgła sprężarki klimatyzacji
21 7,5 3.5L (J35Z): Sprzęgło sprężarki klimatyzacji, przekaźnik sprzęgła sprężarki klimatyzacji
2.4L (K24A): Przekaźnik wentylatora skraplacza klimatyzacji
Przekaźniki
R1 Silnik dmuchawy
R2 Klakson
R3 PGM-FI Główny
R4 PGM-FI Sub
R5 Cewka zapłonowa
R6 Sterowanie elektronicznym systemem sterowania przepustnicą (ETCS)
R7 Wentylator skraplacza klimatyzacji
R8 Odmgławiacz tylnej szyby
R9 Sprzęgło sprężarki klimatyzacji
