Honda HR-V II (2019) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hondy HR-V II z lat: 2019 Honda HR-V II, znany również jako Honda Vezel na niektórych rynkach, to kompaktowy crossover produkowany przez japońską markę Honda. Model ten został wprowadzony na rynek w 2013 roku i jest kontynuacją popularnego oryginalnego HR-V. Honda HR-V II […]

05/24/2023
Czas czytania: 4 minut
Honda HR-V II (2019) - schematy bezpieczników i przekaźników
Wojciech
Wojciech

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hondy HR-V II z lat: 2019

Honda HR-V II, znany również jako Honda Vezel na niektórych rynkach, to kompaktowy crossover produkowany przez japońską markę Honda. Model ten został wprowadzony na rynek w 2013 roku i jest kontynuacją popularnego oryginalnego HR-V.

Honda HR-V II wyróżnia się atrakcyjnym, dynamicznym designem, który łączy cechy hatchbacka z cechami SUV-a. Posiada smukłą sylwetkę, agresywnie stylizowane reflektory oraz charakterystyczne linie i proporcje. Dzięki temu HR-V II prezentuje nowoczesny i sportowy wygląd.

Wnętrze HR-V II oferuje przestronne i dobrze zaprojektowane środowisko, które zapewnia wygodę zarówno kierowcy, jak i pasażerom. Wielofunkcyjne układy składania i regulacji siedzeń umożliwiają elastyczne dostosowanie przestrzeni bagażowej do indywidualnych potrzeb. Wyposażony jest również w zaawansowane systemy multimedialne i bezpieczeństwa, takie jak ekran dotykowy, system nawigacji, kamera cofania, systemy wspomagające jazdę i wiele innych.

Honda HR-V II oferuje różne opcje napędowe, w tym benzynowe i hybrydowe jednostki napędowe, co zapewnia elastyczność w wyborze odpowiedniego silnika zgodnie z preferencjami i wymaganiami użytkownika. Silniki te są zarówno wydajne, jak i ekologiczne, zapewniając płynną jazdę i oszczędność paliwa.

Ponadto, HR-V II wyróżnia się dobrą jakością wykonania i solidną konstrukcją, co przekłada się na komfort i niezawodność podczas użytkowania. Dzięki swojej kompaktowej wielkości i zwinności, jest idealny do codziennej jazdy miejskiej, a także oferuje wystarczającą przestrzeń dla podróży na dłuższe dystanse.

Podsumowując, Honda HR-V II to atrakcyjny kompaktowy crossover, który łączy stylowy design, elastyczność przestrzeni, zaawansowane technologie i efektywną wydajność napędu. Jest popularny zarówno wśród miłośników sportowych aut, jak i osób poszukujących praktycznego i funkcjonalnego pojazdu do codziennego użytku.

Zobacz także:  Honda StepWGN (2001-2005) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

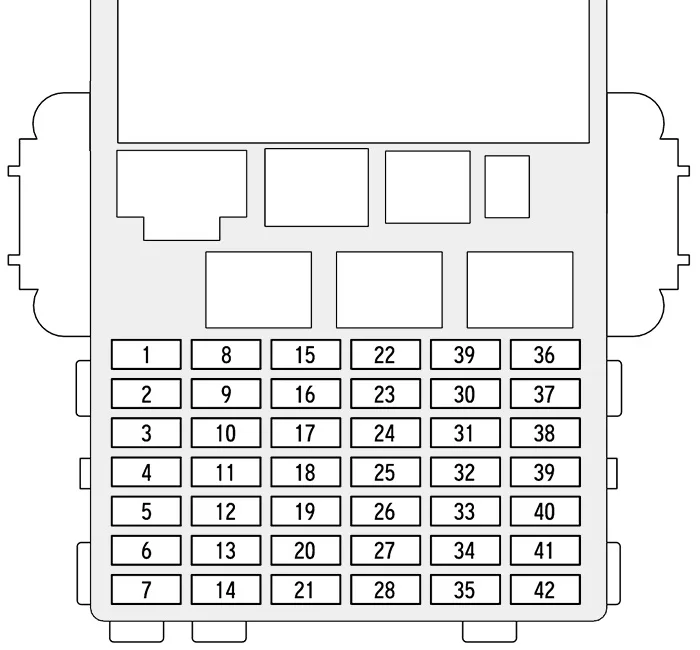

Przedział pasażerski (skrzynka bezpieczników A)

Honda HR-V II (2019) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
1 Zamek od drzwi 20 A
2
3 SMART (opcja) (10 A)
4 Odblokowanie drzwi po stronie kierowcy 10 A
5 Odblokowanie drzwi po stronie pasażera 10 A
6 Odblokowanie drzwi kierowcy 10 A
7 Zamek drzwi kierowcy 10 A
8 Elektryczne okno kierowcy 20 A
9 Okno elektryczne pasażera 20 A
10 Tylne lewe okno elektryczne 20 A
11 Tylne prawe okno elektryczne 20 A
12 Zamek drzwi po stronie kierowcy 10 A
13 Zamek drzwi po stronie pasażera 10 A
14
15 Prawe światło drogowe 10 A
16 STS (opcja) (7,5 A)
17 (20A)
18 Szyberdach (opcja) (20A)
19 Ogrzewanie przednich siedzeń (opcja) (20A)
20
21 Tempomat adaptacyjny (opcja) (7,5 A)
22 Spryskiwacz 15A
23 Wycieraczka tylna (opcja) (10 A)
24 klimatyzacja 7,5 A
25 Światła dzienne 7,5 A
26 Cięcie początkowe (opcja) (7,5 A)
27 ABS/VSA 7,5 A
28 SRS 10 A
29 Lewe światło drogowe 10 A
30 ACC 10 A
31 Przekaźnik zapłonu 10 A
32 Pompa paliwowa 15A
33 SRS (7,5 A)
34 Licznik 7,5 A
35 Misja SOL 7,5 A
36 Przednie gniazdo zasilania akcesoriów 20 A
37 AKC (7,5 A)
38 (7,5 A)
39 Opcja 10 A
40 Tylna wycieraczka 10 A
41

Przedział pasażerski (skrzynka bezpieczników B)

Zobacz także:  Honda Civic IX (2012-2013) - schematy bezpieczników i przekaźników

Honda HR-V II (2019) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
1 EPS 70 A
1 IG Main
(30 A (modele z systemem inteligentnego wejścia), 50 A (modele bez inteligentnego systemu wejścia))
30 A / 50 A
1 1 Główna skrzynka bezpieczników 2 50 A
1 Silnik ABS/VSA 40 A
1 Główna skrzynka bezpieczników 1 30 A
1 Główna skrzynka bezpieczników 3 (opcja) 40 A
2 Odmgławiacz tylnej szyby 30 A
2 Lewy elektryczny hamulec postojowy 30 A
2 IG Main 2 (modele z systemem inteligentnego wejścia)
Nieużywany (modele bez inteligentnego systemu wejścia)
30 A
2 Silnik nagrzewnicy 40 A
2 Prawy elektryczny hamulec postojowy 30 A
2 ABS/VSA FSR 30 A
3
4
5 AWD (opcja) (20A)
6 Podgrzewana przednia szyba (opcja) (10 A)
7 Tylne GNIAZDO zasilania akcesoriów (opcja) (20A)
8
9 Wewnętrzne światło 7,5 A
10 Gniazdo zasilania akcesoriów (konsola) (20A)
11
12 Nieużywany (modele z systemem inteligentnego wejścia)
Blokada klawiszy ACC (modele bez inteligentnego systemu wejścia)

(7,5 A)
13 Podgrzewane lusterko zewnętrzne (opcja) (10 A)
14 Dmuchawa klimatyzacji SW (opcja) (7,5 A)
15 Nieużywany (modele z systemem inteligentnego otwierania)
Wycieraczka (modele bez inteligentnego systemu otwierania)

30 ​​A

Komora silnika (skrzynka bezpieczników A)

Zobacz także:  Honda Capa (1998-2002) - schematy bezpieczników i przekaźników

Honda HR-V II (2019) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
1 Główne światło mijania 20 A
2 Elektrycznie przesuwane siedzenie kierowcy (opcja) (20A)
3 Światła awaryjne 10 A
4 Drive-by-wire 15A
5 Wycieraczka (opcja) (30A)
6 Światła stop 10 A
7 IGP 15A
8 Cewka zapłonu 15A
9 Światła do jazdy dziennej (opcja) (10 A)
10 (20A)
11 (30A)
12 Główny wentylator 30 A
13 Rozrusznik SW (opcja) (30A)
14 Sprzęgło MG 7,5 A
15 Czujnik akumulatora (7,5 A)
16 Światła postojowe 10 A
17 Elektrycznie odchylany fotel kierowcy (opcja) (20A)
18 Klakson 10 A
19 Światło przeciwmgielne (opcja) (10 A)
20 Odmrażacz przedniej szyby (10 A)
21 Zapasowe 10 A
22 Audio (10 A)
23 Dodatkowy wentylator (30A)
24 (30A)
25 STRLD (opcja) (7,5 A)
26 IGP CAM (opcja) (7,5 A)
27
28
29 (30A)
30 IGP LAF (7,5 A)
31 IGPS (7,5 A)
32 Prawe światło mijania 10 A
33 Lewe światło mijania 10 A

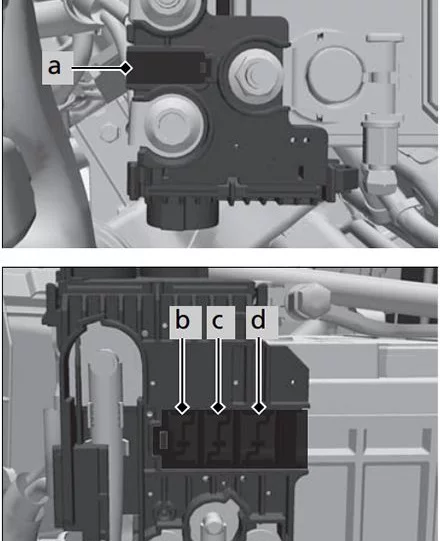

Komora silnika (skrzynka bezpieczników B)

Honda HR-V II (2019) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
a Główny akumulator 100 A
b RB Główny 1 70 A
c RB Główny 2 80 A
d CAP Główny 70 A
