W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hondy Odyssey z lat: 2018, 2019, 2020, 2021, 2020, 2023.

Honda Odyssey (2018-2023) to kolejna generacja popularnego minivana produkowanego przez japońską firmę Honda. Oto kilka ogólnych informacji na temat Honda Odyssey (2018-2023):

  • Design: Honda Odyssey (2018-2023) charakteryzuje się nowoczesnym i dynamicznym designem. Posiada aerodynamiczne kształty, wyraziste linie i charakterystyczne elementy stylistyczne, takie jak chropowate reflektory i chromowane akcenty.
  • Wnętrze: Ten model oferuje przestronne wnętrze z trzema rzędami siedzeń, które może pomieścić do ośmiu pasażerów. Zastosowane są wygodne i regulowane fotele, a także wiele możliwości konfiguracji przestrzeni ładunkowej.
  • Silnik: Honda Odyssey (2018-2023) jest zazwyczaj wyposażona w benzynowy silnik V6 o pojemności około 3,5 litra, który zapewnia odpowiednią moc i oszczędność paliwa.
  • Technologia: Ten model jest wyposażony w szereg zaawansowanych technologii, takich jak system multimedialny z ekranem dotykowym, system nawigacji satelitarnej, systemy bezpieczeństwa i asysty kierowcy, kamera cofania, system bezkluczykowy, integrację z urządzeniami mobilnymi i wiele innych.
  • Bezpieczeństwo: Honda Odyssey (2018-2023) jest wyposażona w zaawansowane systemy bezpieczeństwa, w tym systemy aktywnej kontroli trakcji i stabilizacji toru jazdy, system monitorowania martwego pola, asystenta utrzymania pasa ruchu, system ostrzegania o kolizji, adaptacyjny tempomat i wiele innych.

Honda Odyssey (2018-2023) oferuje przestronność, komfort jazdy i wiele zaawansowanych funkcji, które mają na celu zwiększenie wygody i bezpieczeństwa podróżowania. Każdy konkretny model i rocznik może mieć dodatkowe funkcje i ulepszenia.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Honda Prelude III (1987-1991) - schematy bezpieczników i przekaźników

Przedział pasażerski

Skrzynki bezpieczników po stronie kierowcy

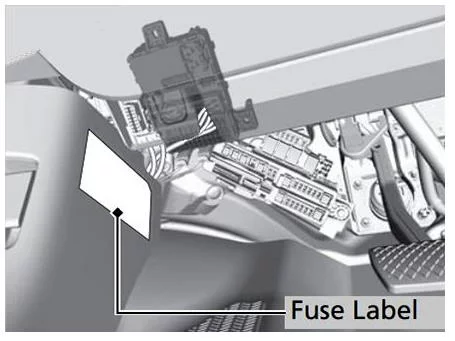

Pod tablicą rozdzielczą po stronie kierowcy znajdują się dwie skrzynki bezpieczników (blok A i B).

Honda Odyssey (2018-2023) - schematy bezpieczników i przekaźników

Honda Odyssey (2018-2023) - schematy bezpieczników i przekaźników

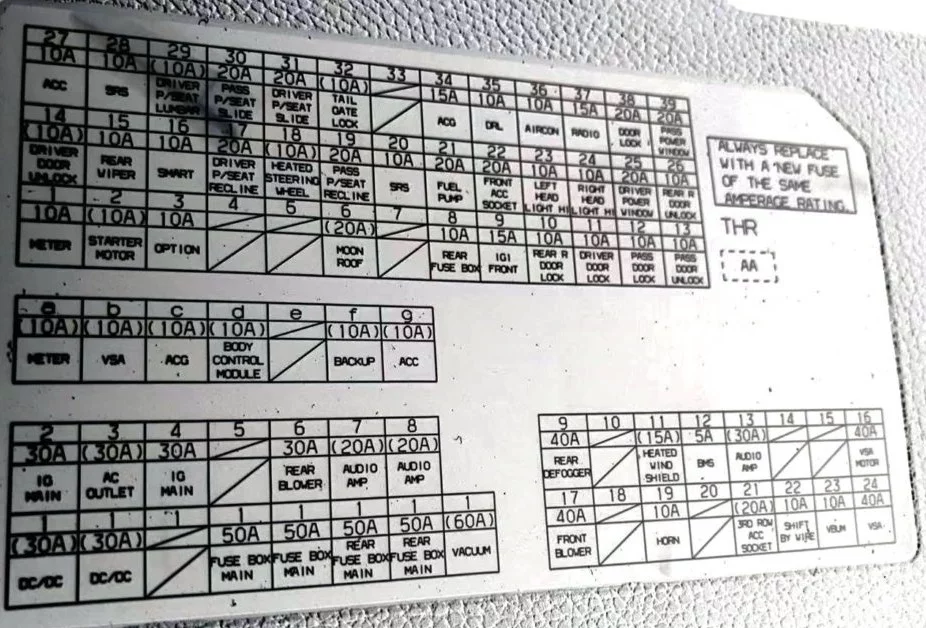

Skrzynka bezpieczników A

Opis

1 30A DC/DC2
1 30A DC/DC1
1
1 50A Skrzynka bezpieczników Main1
1 50A Skrzynka bezpieczników Main2
1 50A tylna skrzynka bezpieczników Main1
1 50A tylna skrzynka bezpieczników Main2
1 60A Próżnia (opcjonalnie)
2 30A IG Mainly
3 Gniazdo sieciowe 30 A
4 30A IG Main2
5
6 30A Dmuchawa tylna
7 Wzmacniacz audio 20 A2 (opcjonalnie)
8 Wzmacniacz audio 20 A1 (opcjonalnie)
9 40A Tylny odmgławiacz
10
11 15A Podgrzewana przednia szyba (opcja)
12 10A BMS
13 Wzmacniacz audio 30 A 3 (opcjonalnie)
14
15
16 Silnik VSA 40A
17 40A Przednia dmuchawa
18
19 10A Klakson
20
21 Gniazdo zasilania akcesoriów w trzecim rzędzie 20 A (opcjonalnie)
22 10A Przesunięcie przewodowe
23 10A VBUM
24 40A VSA



Skrzynka bezpieczników B

Opis

1 10A Licznik
2 Rozrusznik 10 A (opcjonalnie)
3 Opcja 10A
4
5
6 20A Szyberdach (opcjonalnie)
7
8 Tylna skrzynka bezpieczników 10 A
9 15A IG1 Przód
10 10A Zamek drzwi pasażera z tyłu
11 10A Zamek drzwi kierowcy
12 10A Zamek drzwi pasażera z przodu
13 10A Odblokowanie przednich drzwi pasażera
14 10A Odblokowanie drzwi kierowcy
15 10A Tylna wycieraczka
16 10A Inteligentny klucz
17 20A Elektrycznie odchylany fotel kierowcy
18 10A Podgrzewana kierownica (opcja)
19 20A Elektrycznie rozkładany fotel pasażera z przodu
20 10A SRS
21 Pompa paliwowa 20A
22 20A Przednie gniazdo zasilania akcesoriów
23 10A Lewe światło drogowe
24 10A Prawe światło drogowe
25 20A Okno sterowane elektrycznie po stronie kierowcy
26 10A Odblokowanie tylnych drzwi pasażera
27 10A wg
28 10A SRS2
29 10A Podparcie lędźwiowe fotela kierowcy sterowane elektrycznie (opcja)
30 20A Elektrycznie przesuwane siedzenie pasażera z przodu
31 20A Elektrycznie przesuwane siedzenie kierowcy
32 10A Blokada tylnej klapy (opcja)
33
34 15A ACG
35 35A DRL – Światła do jazdy dziennej
36 36A Klimatyzacja
37 15/20A Radio
38 20A Główny zamek drzwi
39 20A Okno elektryczne pasażera z przodu
Zobacz także:  Honda Accord X (2020-2022) - schematy bezpieczników i przekaźników

Skrzynka bezpieczników po stronie pasażera

Po prawej stronie, pod tablicą rozdzielczą, na stojaku znajduje się kolejna skrzynka bezpieczników.

Honda Odyssey (2018-2023) - schematy bezpieczników i przekaźników

Opis

a 10А Licznik
b 10А VSA
c 10А ACG
d Moduł kontroli nadwozia 10А
e
f 10А Zapasowy
g 10А ACC

Komora silnika

Skrzynka bezpieczników i przekaźników

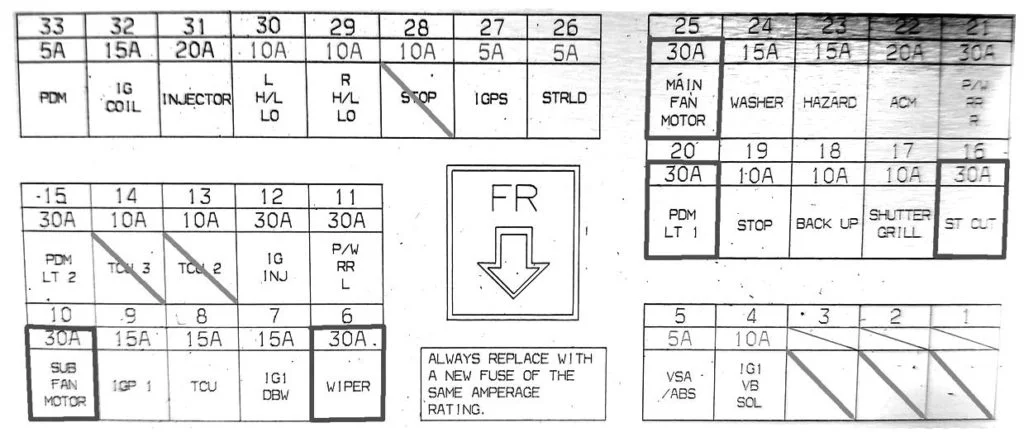

Znajduje się pod maską po prawej stronie i jest zamykana osłoną ochronną. Będzie to wyglądać mniej więcej tak.

W górnym rzędzie, pośrodku przekaźnika wentylatora.



Honda Odyssey (2018-2023) - schematy bezpieczników i przekaźników

Opis

1
2
3
4 10A IG1 VB SOL
5 5A VSA/ABS
6 30A Wycieraczka
7 15A IG1 DBW
8 15A TCU
9 15A IGP1
10 Silnik wentylatora pomocniczego 30 A
11 30A Tylna szyba sterowana elektrycznie po stronie kierowcy
12 30A Cewka zapłonowa/wtryskiwacz
13 10A TCU 2
14 10A TCU 3
15 30A PDM LT2
16 30A Cut ST
17 10A Grill żaluzjowy
18 10A Zapasowy
19 10A Przystanek
20 30A PDM LT1
21 30A Okno elektryczne po stronie pasażera z tyłu
22 20A Gniazdo akcesoriów
23 15A Światła awaryjne
24 15A Podkładka
25 Silnik wentylatora głównego 30 A
26 5A STRLD
27 5A IGPS
28 10A Przystanek
29 10A Prawe światło mijania
30 10A Lewe światło mijania
31 Wtryskiwacz 20A
32 Cewka zapłonowa 15A
33 Moduł FET 5A
Zobacz także:  Honda Avancier (1999-2003) - schematy bezpieczników i przekaźników

Skrzynka bezpieczników zasilania

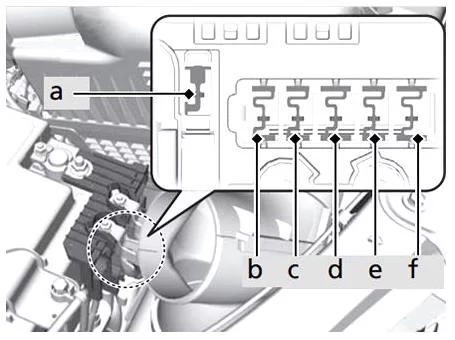

Na dodatnim biegunie akumulatora zainstalowany jest główny zespół zasilający, wykonany w postaci wkładek bezpiecznikowych dużej mocy.

Honda Odyssey (2018-2023) - schematy bezpieczników i przekaźników

Opis

  • a 150 A – Główny akumulator
  • b 70A – FET
  • c 70A – R/B Główne 1
  • d 70A – R/B Główne 2
  • e 70A – EPS
  • f 60A – VAC

Bagażnik

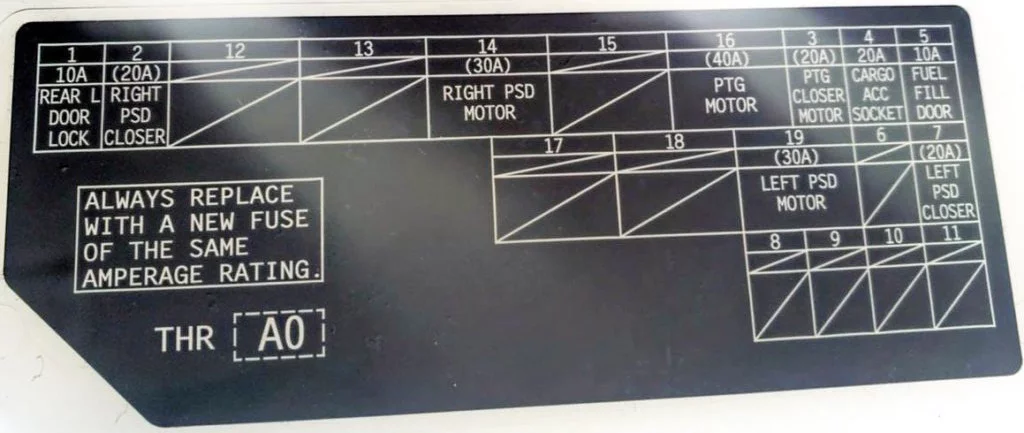

Znajduje się po prawej stronie bagażnika, również zamykanego nakładką ochronną.

Honda Odyssey (2018-2023) - schematy bezpieczników i przekaźników

Opis

  1. 10A – Zamek tylnych drzwi po stronie kierowcy
  2. 20A – Samozamykacz drzwi przesuwnych po stronie pasażera (opcja)
  3. 20A – Silnik zamykania tylnej klapy (opcjonalnie)
  4. 20A – Gniazdo zasilania akcesoriów w przestrzeni bagażowej
  5. 10A – Drzwiczki wlewu paliwa
  6. 20A – Samozamykacz drzwi przesuwnych po stronie kierowcy (opcjonalnie)
  7. 30A – Silnik drzwi przesuwnych sterowanych elektrycznie po stronie pasażera (opcja)
  8. 40A – Silnik tylnej klapy (opcjonalnie)
  9. 30A – Silnik drzwi przesuwnych sterowanych elektrycznie po stronie kierowcy (opcjonalnie)
